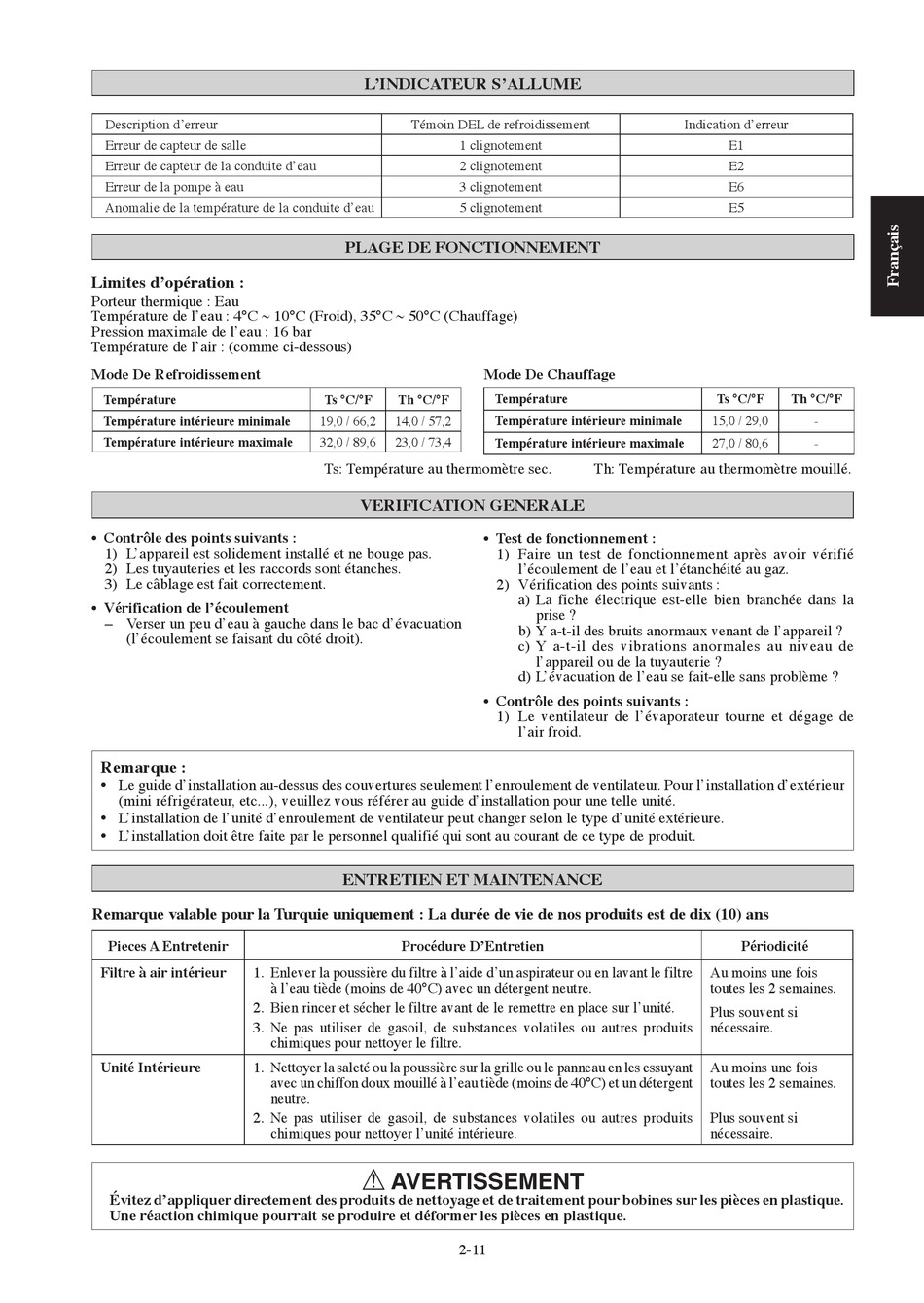

L'indicateur S'allume; Plage De Fonctionnement; Entretien Et Maintenance - Daikin C Serie Installationsanleitung

Description d'erreur
Erreur de capteur de salle
Erreur de capteur de la conduite d'eau
Erreur de la pompe à eau
Anomalie de la température de la conduite d'eau
Limites d'opération :
Porteur thermique : Eau
Température de l'eau : 4°C ~ 10°C (Froid), 35°C ~ 50°C (Chauffage)
Pression maximale de l'eau : 16 bar
Température de l'air : (comme ci-dessous)
Mode De Refroidissement
Température
Température intérieure minimale
Température intérieure maximale
• Contrôle des points suivants :
1) L'appareil est solidement installé et ne bouge pas.
2) Les tuyauteries et les raccords sont étanches.
3) Le câblage est fait correctement.
• Vérification de l'écoulement
– Verser un peu d'eau à gauche dans le bac d'évacuation
(l'écoulement se faisant du côté droit).
Remarque :
• Le guide d'installation au-dessus des couvertures seulement l'enroulement de ventilateur. Pour l'installation d'extérieur
(mini réfrigérateur, etc...), veuillez vous référer au guide d'installation pour une telle unité.
• L'installation de l'unité d'enroulement de ventilateur peut changer selon le type d'unité extérieure.
• L'installation doit être faite par le personnel qualifié qui sont au courant de ce type de produit.
Remarque valable pour la Turquie uniquement : La durée de vie de nos produits est de dix (10) ans
Pieces A Entretenir
Filtre à air intérieur 1.
2.
3.
Unité Intérieure 1.
2.
Évitez d'appliquer directement des produits de nettoyage et de traitement pour bobines sur les pièces en plastique.
Une réaction chimique pourrait se produire et déformer les pièces en plastique.

L'INDICATEUR S'ALLUME

Témoin DEL de refroidissement

PLAGE DE FONCTIONNEMENT

Ts °C/°F Th °C/°F
19,0 / 66,2 14,0 / 57,2
32,0 / 89,6 23,0 / 73,4
Ts: Température au thermomètre sec.
VERIFICATION GENERALE

ENTRETIEN ET MAINTENANCE

Procédure D'Entretien
Enlever la poussière du filtre à l'aide d'un aspirateur ou en lavant le filtre
à l'eau tiède (moins de 40°C) avec un détergent neutre.
Bien rincer et sécher le filtre avant de le remettre en place sur l'unité.
Ne pas utiliser de gasoil, de substances volatiles ou autres produits
chimiques pour nettoyer le filtre.
Nettoyer la saleté ou la poussière sur la grille ou le panneau en les essuyant
avec un chiffon doux mouillé à l'eau tiède (moins de 40°C) et un détergent
neutre.
Ne pas utiliser de gasoil, de substances volatiles ou autres produits
chimiques pour nettoyer l'unité intérieure.
! AVERTISSEMENT
1 clignotement
2 clignotement
3 clignotement
5 clignotement
Mode De Chauffage
Température
Température intérieure minimale
Température intérieure maximale
Th: Température au thermomètre mouillé.
• Test de fonctionnement :
1) Faire un test de fonctionnement après avoir vérifié
l'écoulement de l'eau et l'étanchéité au gaz.
2) Vérification des points suivants :
a) La fiche électrique est-elle bien branchée dans la
prise ?
b) Y a-t-il des bruits anormaux venant de l'appareil ?
c) Y a-t-il des vibrations anormales au niveau de
l'appareil ou de la tuyauterie ?
d) L'évacuation de l'eau se fait-elle sans problème ?
• Contrôle des points suivants :
1) Le ventilateur de l'évaporateur tourne et dégage de
l'air froid.
2-11
Indication d'erreur
E1
E2
E6
E5
Ts °C/°F Th °C/°F
15,0 / 29,0 -
27,0 / 80,6 -
Périodicité
Au moins une fois
toutes les 2 semaines.
Plus souvent si
nécessaire.
Au moins une fois
toutes les 2 semaines.
Plus souvent si
nécessaire.
