Inbetriebnahme
netFIELD Device NFD-6090-PNS-IOLMA\M12 | PROFINET IO-Device / 8 Port IO-Link-Master
DOC210602UM01DE | Revision 1 | Deutsch | 2022-11 | Freigegeben | Öffentlich

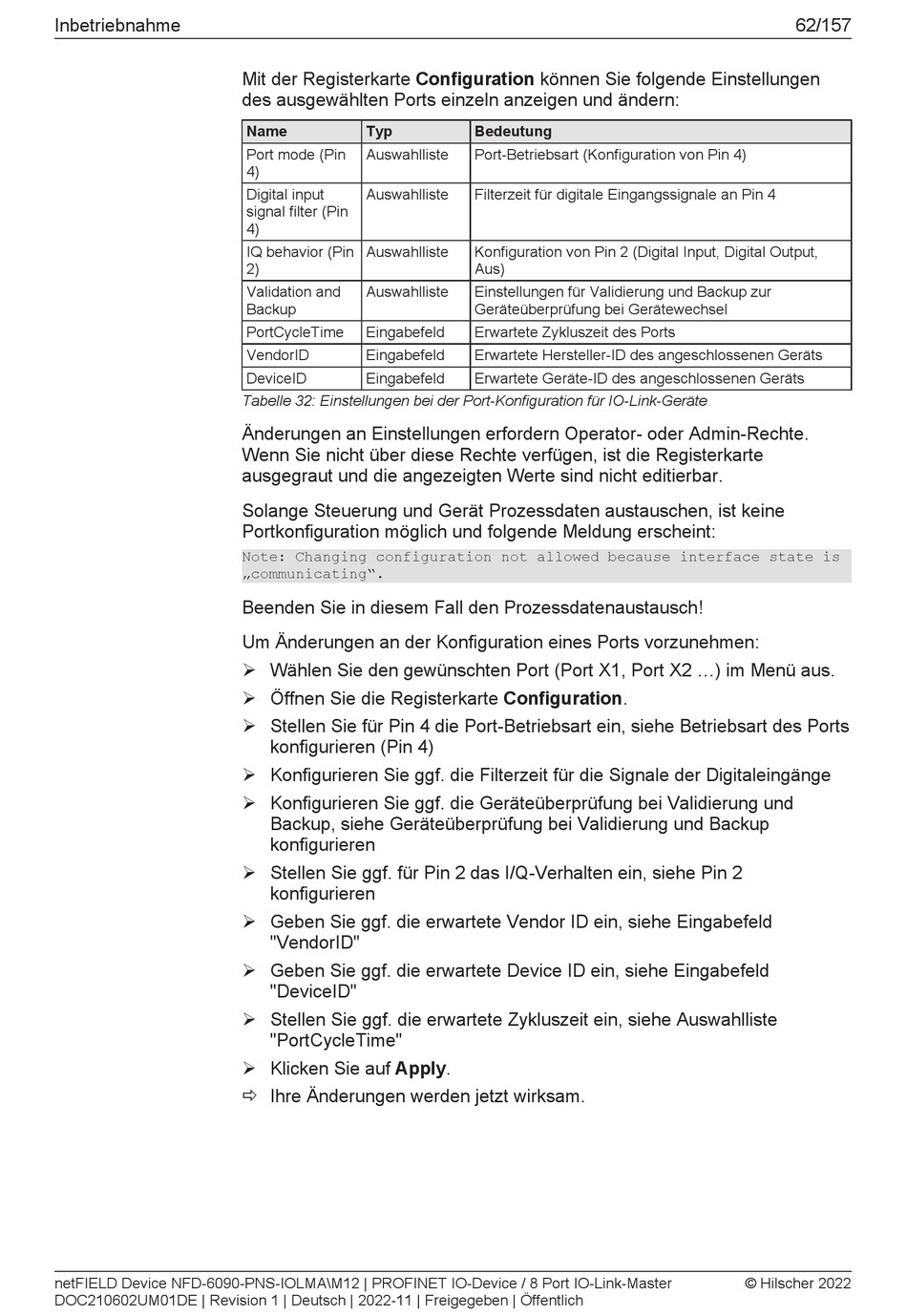

Mit der Registerkarte Configuration können Sie folgende Einstellungen
des ausgewählten Ports einzeln anzeigen und ändern:
Name
Typ
Port mode (Pin
Auswahlliste
4)
Digital input
Auswahlliste
signal filter (Pin
4)
IQ behavior (Pin
Auswahlliste
2)
Validation and
Auswahlliste
Backup
PortCycleTime
Eingabefeld
VendorID
Eingabefeld
DeviceID
Eingabefeld
Tabelle 32: Einstellungen bei der Port-Konfiguration für IO-Link-Geräte
Änderungen an Einstellungen erfordern Operator- oder Admin-Rechte.
Wenn Sie nicht über diese Rechte verfügen, ist die Registerkarte
ausgegraut und die angezeigten Werte sind nicht editierbar.
Solange Steuerung und Gerät Prozessdaten austauschen, ist keine
Portkonfiguration möglich und folgende Meldung erscheint:
Note: Changing configuration not allowed because interface state is
„communicating".
Beenden Sie in diesem Fall den Prozessdatenaustausch!
Um Änderungen an der Konfiguration eines Ports vorzunehmen:
Ø Wählen Sie den gewünschten Port (Port X1, Port X2 ...) im Menü aus.
Ø Öffnen Sie die Registerkarte Configuration.
Ø Stellen Sie für Pin 4 die Port-Betriebsart ein, siehe Betriebsart des Ports
konfigurieren (Pin 4)
Ø Konfigurieren Sie ggf. die Filterzeit für die Signale der Digitaleingänge
Ø Konfigurieren Sie ggf. die Geräteüberprüfung bei Validierung und
Backup, siehe Geräteüberprüfung bei Validierung und Backup
konfigurieren
Ø Stellen Sie ggf. für Pin 2 das I/Q-Verhalten ein, siehe Pin 2
konfigurieren
Ø Geben Sie ggf. die erwartete Vendor ID ein, siehe Eingabefeld
"VendorID"
Ø Geben Sie ggf. die erwartete Device ID ein, siehe Eingabefeld
"DeviceID"
Ø Stellen Sie ggf. die erwartete Zykluszeit ein, siehe Auswahlliste
"PortCycleTime"
Ø Klicken Sie auf Apply.
ð Ihre Änderungen werden jetzt wirksam.
Bedeutung
Port-Betriebsart (Konfiguration von Pin 4)
Filterzeit für digitale Eingangssignale an Pin 4
Konfiguration von Pin 2 (Digital Input, Digital Output,
Aus)
Einstellungen für Validierung und Backup zur
Geräteüberprüfung bei Gerätewechsel
Erwartete Zykluszeit des Ports
Erwartete Hersteller-ID des angeschlossenen Geräts
Erwartete Geräte-ID des angeschlossenen Geräts
62/157
