Installation
6.3.2
Belastbarkeit der Versorgungsleitung (M12)
netFIELD Device NFD-6090-PNS-IOLMA\M12 | PROFINET IO-Device / 8 Port IO-Link-Master
DOC210602UM01DE | Revision 1 | Deutsch | 2022-11 | Freigegeben | Öffentlich

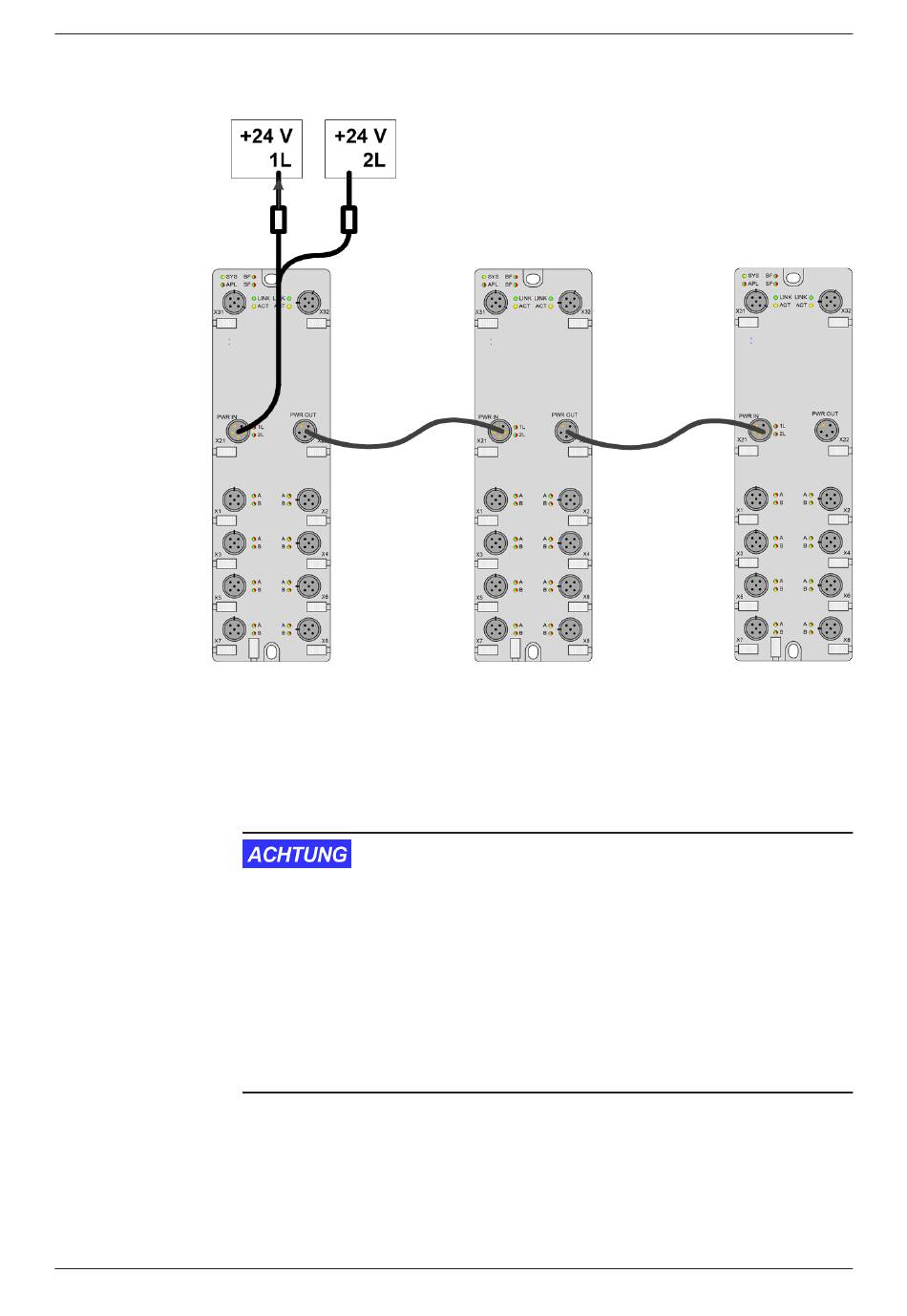

Die folgende Abbildung zeigt ein Beispiel zur Einspeisung und
Weiterleitung der Versorgungsspannungen:
Abbildung 5: Beispiel zur Einspeisung und Weiterleitung der Versorgungsspannungen
NFD-6090-PNS-IOLMA\M12
Berücksichtigen Sie die zulässigen Strombelastbarkeiten, siehe Abschnitt
Versorgung auslegen.
Elektronikschäden
Bei der Durchleitung der Versorgungsspannung ist folgende Obergrenze zu
beachten:
Der Summenstrom an 1L darf maximal 16 A betragen.
Der Summenstrom an 2L darf maximal 16 A betragen.
Die Umgebungstemperatur beeinflusst den zulässigen Summenstrom
ebenfalls. Die obigen Angaben gelten bei Raumtemperatur. Um den
Einfluss höherer Temperaturen zu berücksichtigen, beachten Sie die
Hinweise zum temperaturbedingten Derating, siehe Abschnitt Derating.
32/157
