netFIELD Device NFD-6090-PNS-IOLMA\M12 | PROFINET IO-Device / 8 Port IO-Link-Master
DOC210602UM01DE | Revision 1 | Deutsch | 2022-11 | Freigegeben | Öffentlich

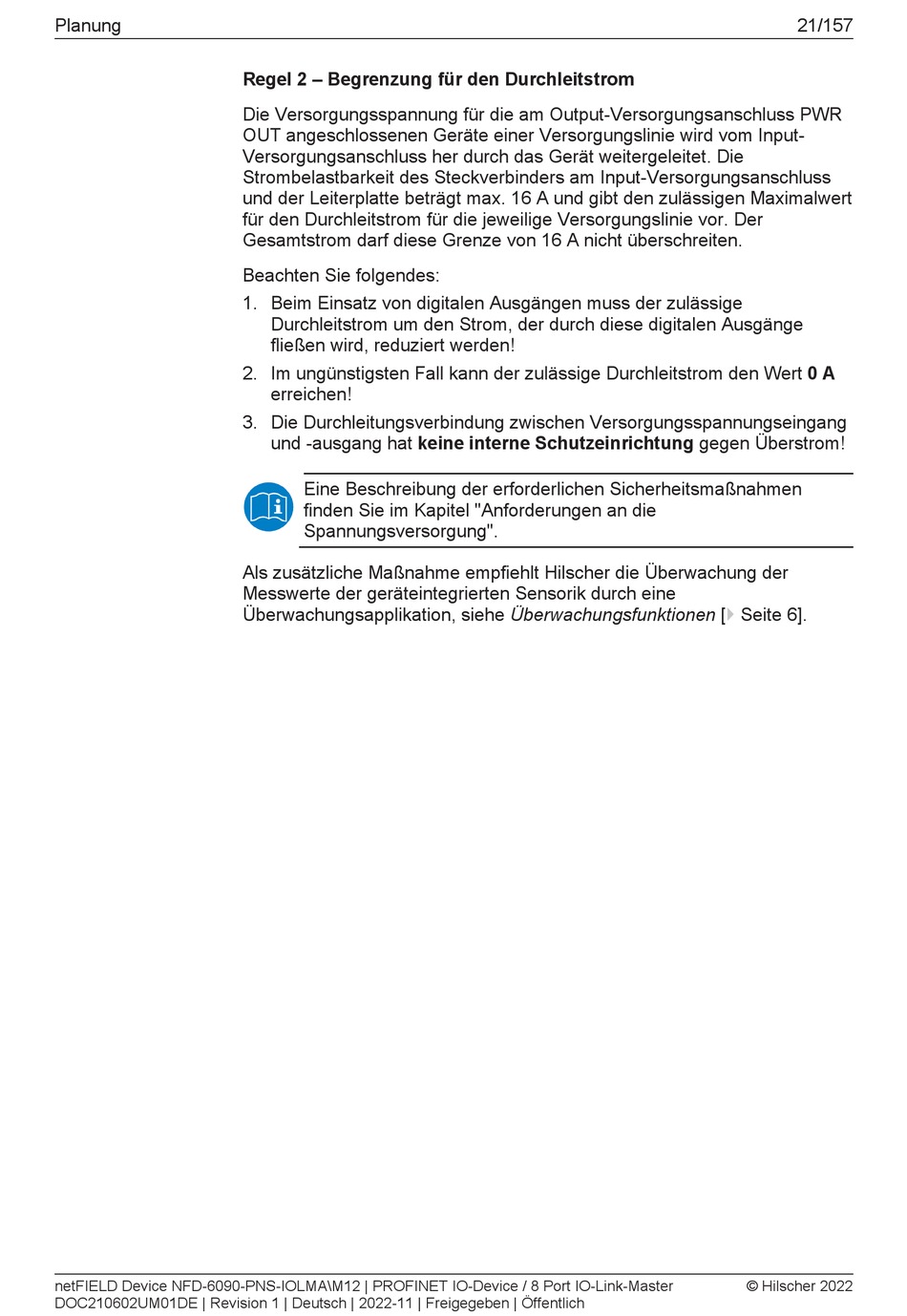

Regel 2 – Begrenzung für den Durchleitstrom
Die Versorgungsspannung für die am Output-Versorgungsanschluss PWR
OUT angeschlossenen Geräte einer Versorgungslinie wird vom Input-
Versorgungsanschluss her durch das Gerät weitergeleitet. Die
Strombelastbarkeit des Steckverbinders am Input-Versorgungsanschluss
und der Leiterplatte beträgt max. 16 A und gibt den zulässigen Maximalwert
für den Durchleitstrom für die jeweilige Versorgungslinie vor. Der
Gesamtstrom darf diese Grenze von 16 A nicht überschreiten.
Beachten Sie folgendes:
1. Beim Einsatz von digitalen Ausgängen muss der zulässige
Durchleitstrom um den Strom, der durch diese digitalen Ausgänge
fließen wird, reduziert werden!
2. Im ungünstigsten Fall kann der zulässige Durchleitstrom den Wert 0 A
erreichen!
3. Die Durchleitungsverbindung zwischen Versorgungsspannungseingang
und -ausgang hat keine interne Schutzeinrichtung gegen Überstrom!
Eine Beschreibung der erforderlichen Sicherheitsmaßnahmen
finden Sie im Kapitel "Anforderungen an die
Spannungsversorgung".
Als zusätzliche Maßnahme empfiehlt Hilscher die Überwachung der
Messwerte der geräteintegrierten Sensorik durch eine
Überwachungsapplikation, siehe Überwachungsfunktionen [} Seite 6].
