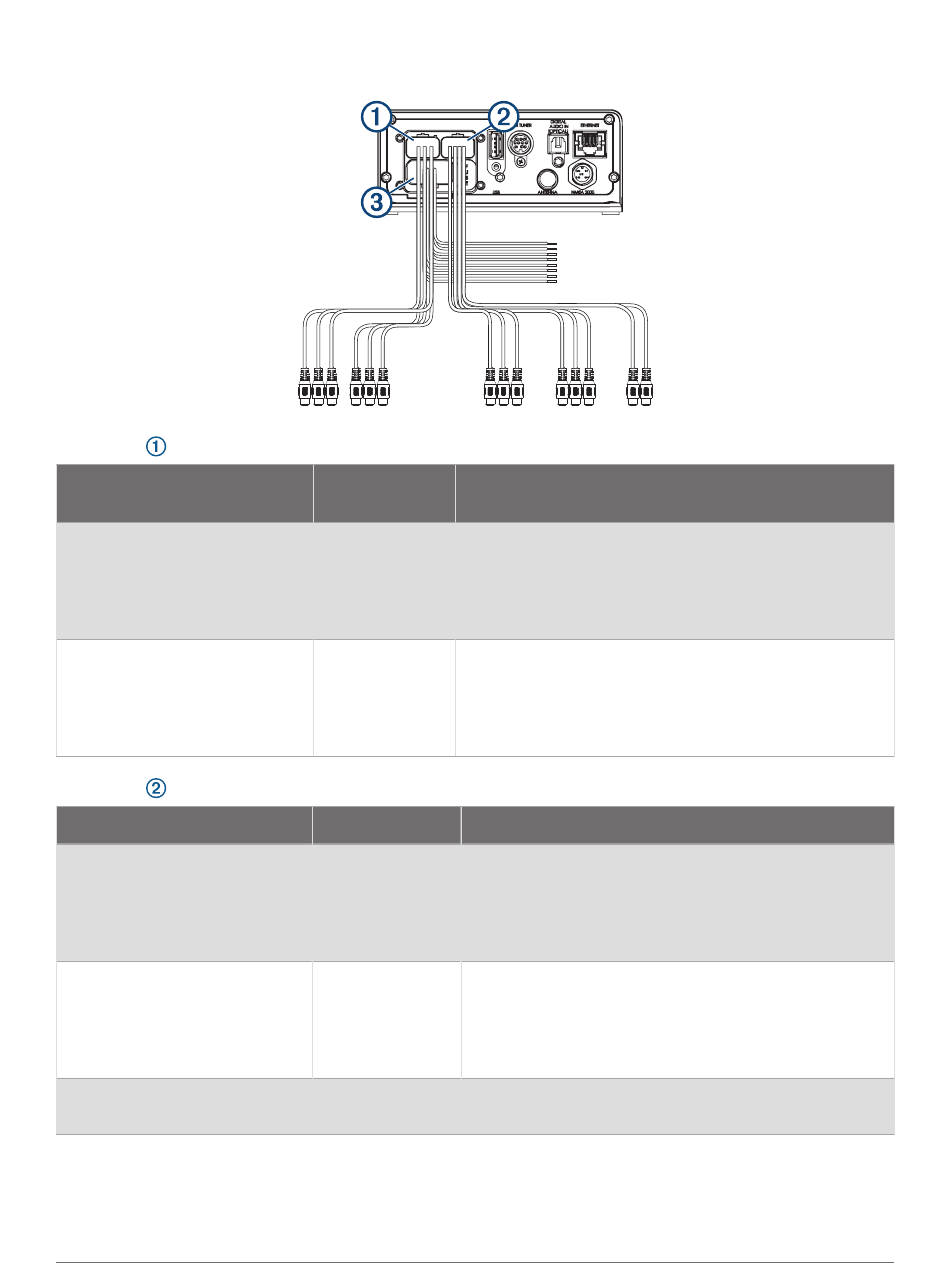

Identifizierung der Leitungen und Anschlüsse des Kabelbaums
Kabelbaum
Funktion des RCA-Anschlusses
Line-Ausgang für Zone 3 (links)
Line-Ausgang für Zone 3 (rechts)
Subwoofer-Ausgang für Zone 3
Line-Ausgang für Zone 4 (links)
Line-Ausgang für Zone 4 (rechts)
Subwoofer-Ausgang für Zone 4
Kabelbaum
Funktion des RCA-Anschlusses RCA-Bezeichnung Hinweise
Line-Ausgang für Zone 1 (links)
Line-Ausgang für Zone 1
(rechts)
Subwoofer-Ausgang für Zone 1
Line-Ausgang für Zone 2 (links)
Line-Ausgang für Zone 2
(rechts)
Subwoofer-Ausgang für Zone 2
Aux-Eingang links
Aux-Eingang rechts
RCA-
Hinweise
Bezeichnung
Bietet einen Ausgang auf einen externen Verstärker und
ist mit der Lautstärkeregelung für Zone 3 verknüpft.
ZONE 3 Jedes Subwooferkabel bietet einen einzelnen Mono-
Ausgang zu einem Subwoofer mit Stromversorgung oder
einem Subwoofer-Verstärker.
Bietet einen Ausgang auf einen externen Verstärker und
ist mit der Lautstärkeregelung für Zone 4 verknüpft.
ZONE 4 Jedes Subwooferkabel bietet einen einzelnen Mono-
Ausgang zu einem Subwoofer mit Stromversorgung oder
einem Subwoofer-Verstärker.
Bietet einen Ausgang auf einen externen Verstärker und
ist mit der Lautstärkeregelung für Zone 1 verknüpft.
ZONE 1
Jedes Subwooferkabel bietet einen einzelnen Mono-
ZONE 1 SUB OUT
Ausgang zu einem Subwoofer mit Stromversorgung
oder einem Subwoofer-Verstärker.
Bietet einen Ausgang auf einen externen Verstärker und
ist mit der Lautstärkeregelung für Zone 2 verknüpft.
ZONE 2
Jedes Subwooferkabel bietet einen einzelnen Mono-
ZONE 2 SUB OUT
Ausgang zu einem Subwoofer mit Stromversorgung
oder einem Subwoofer-Verstärker.
Bietet einen RCA-Stereo-Line-Eingang für Audioquellen
AUX IN
wie CD- oder MP3-Player.
