Apollo

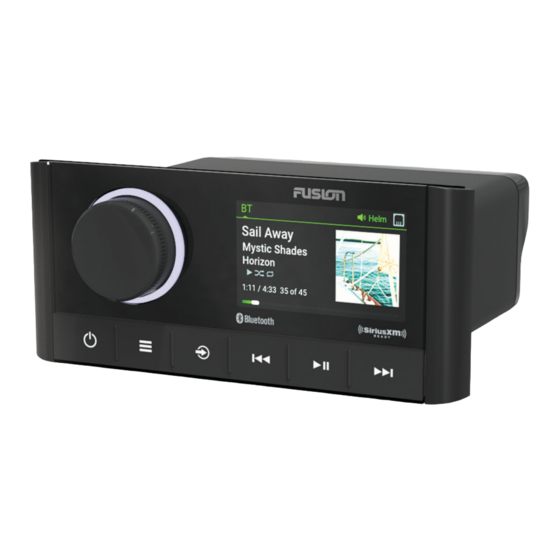

MS-RA670 Installationsanweisungen
™
Wichtige Sicherheitsinformationen
WARNUNG
Wenn Sie die Warnungen und Vorsichtshinweise nicht beachten, könnte es zu Personenschäden, Schäden am
Schiff oder zu einer schlechten Leistung des Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits-
und Produktinformationen", die dem Produkt beiliegt.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie die Stromversorgung des Boots getrennt
haben.
Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher, dass es ordnungsgemäß entsprechend diesen
Anweisungen geerdet ist.
ACHTUNG
Tragen Sie zum Vermeiden möglicher Personenschäden beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberfläche befindet, um
Schäden am Boot zu vermeiden.
Verwenden Sie das Radio beim Bohren der Montagelöcher nicht als Schablone, da es dadurch zu Schäden am
Glasdisplay und zum Erlöschen der Garantie kommen kann. Sie müssen die mitgelieferte Schablone
verwenden, um die Montagelöcher ordnungsgemäß zu bohren.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit der Installation beginnen. Sollten bei der
Installation Probleme auftreten, wenden Sie sich an den Support von Fusion
®
.
Lieferumfang
• Einbaudichtung
• Vier selbstschneidende 4,2-mm-Schrauben (Größe 8)
• Zwei Schraubenabdeckungen
• Kabelbaum für Stromversorgung und Lautsprecher
• Kabelbäume für Aux-Eingang, Line-Ausgang und Subwoofer-Ausgang
• 2 m (6 Fuß) lange NMEA 2000
Stichleitung
®
• Staubschutz
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher
• Elektrische Bohrmaschine
• Bohrer (die Größe variiert je nach Material der Oberfläche und den verwendeten Schrauben)
• Multifunktionswerkzeug oder Stichsäge
• Seewassertaugliches Dichtungsmittel auf Silikonbasis (optional)
Januar 2021
GUID-980DCA16-A168-4346-A761-1B2786A5DD83 v5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Garmin FUSION Apollo MS-RA670
Inhaltszusammenfassung für Garmin FUSION Apollo MS-RA670
- Seite 1 Apollo MS-RA670 Installationsanweisungen ™ Wichtige Sicherheitsinformationen WARNUNG Wenn Sie die Warnungen und Vorsichtshinweise nicht beachten, könnte es zu Personenschäden, Schäden am Schiff oder zu einer schlechten Leistung des Produkts kommen. Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits- und Produktinformationen", die dem Produkt beiliegt.
- Seite 2 Hinweise zur Montage • Sie müssen das Radio auf einer ebenen Oberfläche mit einer guten Luftzirkulation an der Rückseite des Radios montieren, um einen Wärmeabzug zu ermöglichen. • Wenn Sie das Radio an einem Ort installieren, der evtl. Wasser ausgesetzt ist, müssen Sie es in einem Winkel von bis zu 45 Grad zur Horizontalebene montieren.
-
Seite 3: Montieren Des Radios
Montieren des Radios HINWEIS Verwenden Sie das Radio beim Bohren der Montagelöcher nicht als Schablone, da es dadurch zu Schäden am Display und zum Erlöschen der Garantie kommen kann. Sie müssen die mitgelieferte Schablone verwenden, um die Montagelöcher ordnungsgemäß zu bohren. Gehen Sie beim Schneiden des Ausschnitts für das Radio vorsichtig vor. -
Seite 4: Identifizierung Der Anschlüsse
Hinweise zum Verbinden des Geräts Damit das Radio ordnungsgemäß funktioniert, müssen Sie es mit der Stromversorgung, den Lautsprechern und Eingangsquellen verbinden. Planen Sie die Anordnung von Radio, Lautsprechern, Eingangsquellen, optionalem NMEA 2000 Netzwerk und optionalen Fusion PartyBus Geräten oder Netzwerk sorgsam, bevor Sie ™... -
Seite 5: Identifizierung Der Leitungen Und Anschlüsse Des Kabelbaums
Identifizierung der Leitungen und Anschlüsse des Kabelbaums Farbe des Funktion der Leitung oder Blankdrahts oder Hinweise des RCA-Anschlusses RCA-Bezeichnung Zum Verbinden mit der Stromversorgung (Stromversor Masse (-) Schwarz gung, Seite Zum Verbinden mit der Stromversorgung (Stromversor Stromversorgung (+) Gelb gung, Seite Zum Verbinden mit der Stromversorgung (Stromversor... - Seite 6 Farbe des Funktion der Leitung oder Blankdrahts oder Hinweise des RCA-Anschlusses RCA-Bezeichnung Lautsprecher – Zone 2 Grün links (+) Lautsprecher – Zone 2 Grün/schwarz links (-) Lautsprecher – Zone 2 Violett rechts (+) Lautsprecher – Zone 2 Violett/schwarz rechts (-) Line-Ausgang für Zone 1 Bietet einen Ausgang auf einen externen Verstärker und (links)
-
Seite 7: Stromversorgung
Stromversorgung Wenn Sie das Radio mit der Stromversorgung verbinden, müssen Sie die gelbe, rote und schwarze Leitung mit der Stromquelle verbinden. Die gelbe und die rote Leitung haben unterschiedliche Funktionen. Wie Sie diese Leitungen mit der Stromversorgung verbinden, hängt von der geplanten Verwendungsweise des Radios auf dem Boot ab. - Seite 8 Anschluss an die Stromversorgung ohne einen Zündschalter Diese Verbindungsmethode wird am häufigsten auf größeren Booten und auf Booten mit mehreren vernetzten Radios und anderen Marinegeräten eingesetzt. Für diese Installationen ist eine schnellere Startzeit von geringerer Bedeutung, und es ist effektiver den Unterbrecher oder einen speziellen Schalter an der Schalttafel zu verwenden, um das Radio auszuschalten.
- Seite 9 Anschluss an die Stromversorgung über einen Zündschalter Diese Verbindungsmethode wird am häufigsten auf Wasserskibooten, Wake-Booten und ähnlichen Sport- oder Freizeit-Wasserfahrzeugen eingesetzt, bei denen die Stromversorgung der Motoren oft umgeschaltet wird. Für diese Installationen sind kurze Standby- und schnellere Startzeiten wünschenswert, damit Musik gestoppt und so schnell wie möglich nach dem Neustart der Motoren erneut wiedergegeben kann.
- Seite 10 HINWEIS: Wenn Sie das Boot für längere Zeit nicht verwenden, sollten Sie die Stromversorgung zum Radio mithilfe des Unterbrechers oder eines anderen manuellen Schalters an der gelben Leitung unterbrechen, damit die Batterie nicht entladen wird. Lautsprecherzonen Sie können Lautsprecher in einem Bereich in eine Lautsprecherzone gruppieren. Dies ermöglicht es Ihnen, den Audiopegel der Zonen einzeln zu steuern.
- Seite 11 Verkabelung eines Lautsprechersystems unter Verwendung eines Line-Ausgangs In diesem Schaltplan ist eine Systeminstallation mit einem externen Verstärker und Subwoofer dargestellt, die unter Verwendung eines Line-Ausgangs mit Zone 2 des Radios verbunden sind. Sie können einen Verstärker und Subwoofer mit beliebigen oder allen verfügbaren Zonen des Radios verbinden. HINWEIS: Wenn Sie den Line-Ausgang der Zonen 1 und 2 verwenden, können Sie Lautsprecher mit den Lautsprecherleitungen für den internen Verstärker des Radios verbinden, allerdings wirkt sich das Anpassen der Lautstärke in diesem Fall sowohl auf die Lautsprecher aus, die mit dem internen Verstärker verbunden sind, als...
-
Seite 12: Verbinden Eines Siriusxm Tuner-Moduls
Verbinden eines SiriusXM Tuner-Moduls Dieses Gerät ist mit einem SiriusXM SXV300 oder neuerem Vehicle Tuner-Modul kompatibel. 1 Falls Sie bereits eine USB-Quelle verbunden haben, trennen Sie sie vom Radio. 2 Verbinden Sie das Kabel vom SiriusXM Tuner-Modul mit dem Anschluss SXM TUNER auf der Rückseite des Radios. -
Seite 13: Fusion Partybus Netzwerk
Konfigurieren einer optionalen NRX Kabelfernbedienung HINWEIS Das Radio ist standardmäßig zur Verwendung mit einem NMEA 2000 Netzwerk konfiguriert, und die Option NRX ein sollte nur aktiviert werden, wenn eine optionale NRX Kabelfernbedienung direkt mit dem Radio verbunden ist. Wird diese Option aktiviert, wenn das Radio mit einem NMEA 2000 Netzwerk verbunden ist, könnten andere Geräte im Netzwerk beschädigt werden.NMEA 2000 Wenn Sie eine optionale NRX Kabelfernbedienung direkt mit dem Radio verbinden und nicht über ein NMEA 2000 Netzwerk, ist eine zusätzliche Konfiguration erforderlich. - Seite 14 Beispiel eines kabelgebundenen Netzwerks für direkte Verbindungen Wenn zwei Geräte direkt miteinander verbunden werden, müssen die Netzwerkeinstellungen nicht geändert werden. Zum Erzielen der besten Ergebnisse sollte jedoch ein Gerät als DHCP-Server konfiguriert werden. Fusion PartyBus Radio Fusion PartyBus Zonenradio oder Fernbedienung Beispiel eines kabelgebundenen Netzwerks mit einem Switch oder Router Sie müssen kabelgebundene Netzwerkswitches, einen kabelgebundenen Netzwerkrouter oder beides verwenden, um mehr als zwei Geräte zu verbinden.
-
Seite 15: Einrichten Von Netzwerken
Einrichten von Netzwerken Sie sollten über grundlegende Kenntnisse von Netzwerken verfügen, wenn Sie ein Netzwerk für Fusion PartyBus Geräte einrichten. Diese Anweisungen enthalten grundlegende Informationen zum Einrichten und Konfigurieren eines Netzwerks und sollten in den meisten Situationen gelten. Falls Sie erweiterte Netzwerkaufgaben durchführen müssen, beispielsweise wenn Sie Geräten im Netzwerk eine statische IP-Adresse zuweisen oder erweiterte Einstellungen eines verbundenen Routers konfigurieren, müssen Sie sich evtl. -
Seite 16: Technische Daten
Das Gerät widersteht dem Eindringen von Wasser in einer Tiefe von 1 m bis zu 30 Minuten und bietet Schutz vor starkem Strahlwasser. Weitere Informati onen finden Sie unter www.garmin.com/waterrating. Das Radio begrenzt u. U. die Ausgangsleistung, um ein Überhitzen des Verstärkers zu verhindern und um die Audiopegel beizubehalten. -
Seite 17: Zeichnungen Der Abmessungen Des Radios
68 mm (2,68 Zoll) 49 mm (1,93 Zoll) Abmessungen oben 157 mm (6,18 Zoll) 130 mm (5,1 Zoll) 21 mm (0,83 Zoll) 10 mm (0,39 Zoll) Software-Updates Unter support.garmin.com finden Sie Software-Updates und Informationen für Ihr Gerät. Apollo MS-RA670 – Installationsanweisungen... - Seite 18 © 2019 Garmin Ltd. oder deren Tochtergesellschaften support.garmin.com...
