3
Kippen Sie die Halterung, bis der gewünschte
Betrachtungswinkel erreicht ist.
4
Drücken Sie den Sicherungshebel nach unten.
Installieren der Kabel und Anschlüsse
Verkabelung mit der Stromversorgung
1
Führen Sie das Netzkabel von der Halterung zur Batterie des
Boots oder zum Sicherungsblock.
2
Verlängern Sie die Kabel bei Bedarf. Verwenden Sie dazu
Leitungen mit einem Querschnitt von mindestens 0,82 mm
(AWG 18).
3
Verbinden Sie die rote Leitung mit dem Pluspol der Batterie
oder des Sicherungsblocks, und verbinden Sie die schwarze
Leitung mit dem Minuspol.
Anschließen des Geräts an einen Geber
Rufen Sie
www.garmin.com
Garmin Händler vor Ort, um die für Ihre Ansprüche geeignete
Geberart zu ermitteln.
1
Folgen Sie den Anweisungen aus dem Lieferumfang des
Gebers, um das Gerät ordnungsgemäß auf dem Schiff zu
montieren.
2
Verlegen Sie das Geberkabel zur Rückseite des Geräts.
Achten Sie dabei darauf, ausreichend Abstand zu
elektronischen Störquellen einzuhalten.
3
Verbinden Sie das Geberkabel mit dem entsprechenden
Anschluss an der Halterung.

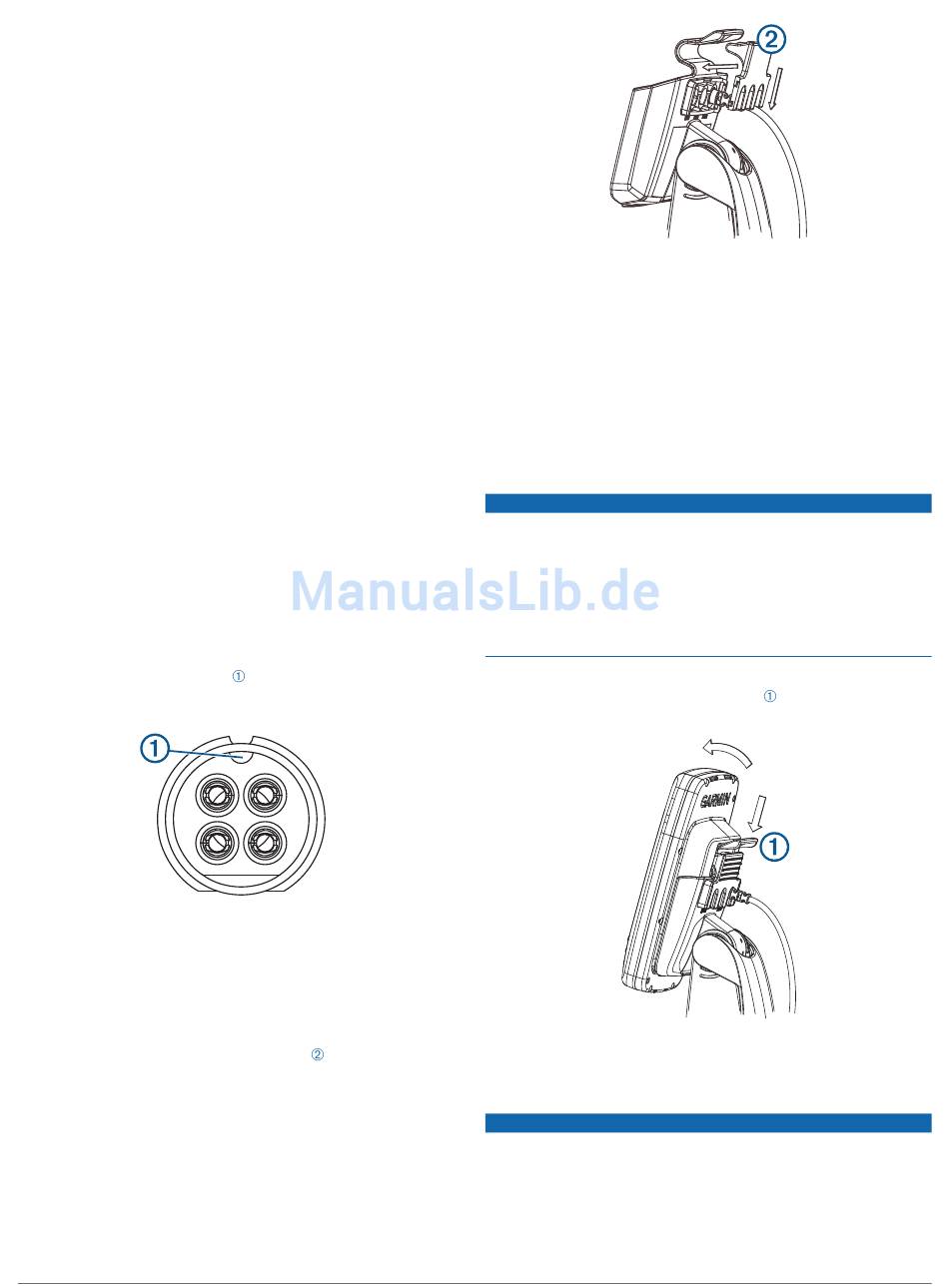

Verbinden der Kabel mit der Halterung
Die Stecker an den Kabeln passen nur in die entsprechenden
Anschlüsse an der Halterung. Die angeschlossenen Kabel
werden mit einem Sicherungsbügel fixiert.
1
Schieben Sie den Kabelsicherungsbügel von unten nach
oben, und entfernen Sie den Bügel von der Halterung.
2
Vergleichen Sie die Kerben
Kabelsteckern mit der Anordnung der Anschlüsse, um die
Kabel den jeweiligen Anschlüssen zuzuordnen.
3
Führen Sie jedes Kabel durch eines der Löcher in der
Halterung, und verbinden Sie jedes Kabel sicher mit einem
Anschluss.
HINWEIS: Wenn die Kabel nicht weit genug in die Halterung
eingeführt sind, sind die Stecker evtl. nicht fest mit den
Anschlüssen verbunden, sodass u. U. die Stromversorgung
des Geräts unterbrochen wird oder es nicht mehr funktioniert.
4
Positionieren Sie den Sicherungsbügel
und schieben Sie den Bügel nach unten, um die Kabel zu
fixieren.
4
auf, oder wenden Sie sich an einen
an den einzelnen
über den Kabeln,
2
Wenn der Sicherungsbügel ordnungsgemäß einrastet, hören
Sie ein Klickgeräusch.
Einsetzen des Geräts in die Halterung
Nachdem die Kabel mit der Halterung verbunden wurden,
können Sie das Gerät schnell in die Halterung einsetzen.
1
Setzen Sie die Unterseite des Geräts in die Unterseite der
Halterung ein.
2
Kippen Sie die Oberseite des Geräts in Richtung der
Halterung, bis es fest sitzt.
Wenn das Gerät sicher in die Halterung einrastet, hören Sie ein
Klickgeräusch.
Sie sollten sicherstellen, dass das Gerät sicher in der Halterung
sitzt. Falls das Modell mit einem Sicherungsbügel befestigt wird,
vergewissern Sie sich, dass der Bügel sicher eingerastet ist.
Wenn das Gerät oder der Sicherungsbügel ordnungsgemäß
einrastet, hören Sie ein Klickgeräusch. Falls das Gerät nicht
sicher sitzt, kann die Stromversorgung unterbrochen werden.
Außerdem kann das Gerät aus der Halterung fallen und
beschädigt werden, falls es nicht sicher sitzt.
Herausnehmen des Geräts aus der Halterung
1
Drücken Sie den Entriegelungshebel
sich das Gerät aus der Halterung löst.
2
Kippen Sie das Gerät nach vorn, und nehmen Sie es aus der
Halterung.
Hinweise zu NMEA 2000
Wenn Sie dieses Gerät mit einem vorhandenen NMEA 2000
Netzwerk verbinden, sollte das NMEA 2000 Netzwerk bereits an
das Stromnetz angeschlossen sein. Schließen Sie das NMEA
2000 Netzkabel nicht an ein vorhandenes NMEA 2000 Netzwerk
an, da ein NMEA 2000 Netzwerk nur an eine Stromquelle
angeschlossen sein darf.
HINWEIS
an der Halterung, bis
®
