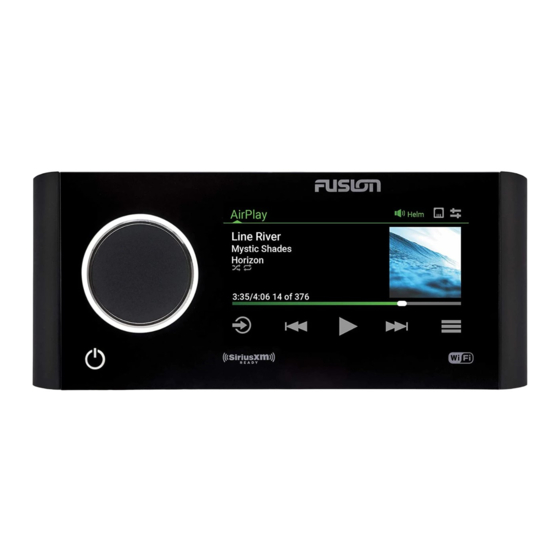

Garmin Fusion Apollo RA770 Installationsanweisungen

Garmin Fusion Apollo RA770 Installationsanweisungen

Werbung

Apollo
RA770 Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Wenn Sie die Warnungen und Vorsichtshinweise nicht beachten, könnte es zu Personenschäden, Schäden am
Schiff oder zu einer schlechten Leistung des Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits-
und Produktinformationen", die dem Produkt beiliegt.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie die Stromversorgung des Boots getrennt
haben.
Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher, dass es ordnungsgemäß entsprechend diesen
Anweisungen geerdet ist.
ACHTUNG
Tragen Sie zum Vermeiden möglicher Personenschäden beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberfläche befindet, um
Schäden am Boot zu vermeiden.
Verwenden Sie das Radio beim Bohren der Montagelöcher nicht als Schablone, da es dadurch zu Schäden am
Glasdisplay und zum Erlöschen der Garantie kommen kann. Sie müssen die mitgelieferte Schablone
verwenden, um die Montagelöcher ordnungsgemäß zu bohren.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit der Installation beginnen. Sollten bei der
Installation Probleme auftreten, wenden Sie sich an den Support von Fusion
®
.
Lieferumfang
• Einbaudichtung
• Vier selbstschneidende 4,2-mm-Schrauben (Größe 8)
• Zwei Schraubenabdeckungen
• Kabelbaum für Stromversorgung und Lautsprecher
• Kabelbäume für Aux-Eingang, Line-Ausgang und Subwoofer-Ausgang
• 2 m (6 Fuß) lange NMEA 2000
Stichleitung
®
• Staubschutz
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher
• Elektrische Bohrmaschine
• Bohrer (die Größe variiert je nach Material der Oberfläche und den verwendeten Schrauben)
• Multifunktionswerkzeug oder Stichsäge
• Seewassertaugliches Dichtungsmittel auf Silikonbasis (optional)
Juli 2021
GUID-21C6C2B1-A013-4F54-8201-0015D54B9856 v6

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Garmin Fusion Apollo RA770

  • Seite 1 Apollo RA770 Installationsanweisungen ™ Wichtige Sicherheitsinformationen WARNUNG Wenn Sie die Warnungen und Vorsichtshinweise nicht beachten, könnte es zu Personenschäden, Schäden am Schiff oder zu einer schlechten Leistung des Produkts kommen. Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits- und Produktinformationen", die dem Produkt beiliegt.
  • Seite 2: Hinweise Zur Montage

    Hinweise zur Montage • Sie müssen das Radio auf einer ebenen Oberfläche mit einer guten Luftzirkulation an der Rückseite des Radios montieren, um einen Wärmeabzug zu ermöglichen. • Wenn Sie das Radio an einem Ort installieren, der evtl. Wasser ausgesetzt ist, muss es in einem Winkel von bis zu 45 Grad unter oder 15 Grad über der Horizontalebene montiert werden.
  • Seite 3: Montieren Des Radios

    Montieren des Radios HINWEIS Verwenden Sie das Radio beim Bohren der Montagelöcher nicht als Schablone, da es dadurch zu Schäden am Display und zum Erlöschen der Garantie kommen kann. Sie müssen die mitgelieferte Schablone verwenden, um die Montagelöcher ordnungsgemäß zu bohren. Gehen Sie beim Schneiden des Ausschnitts für das Radio vorsichtig vor.
  • Seite 4: Hinweise Zum Verbinden Des Geräts

    Hinweise zum Verbinden des Geräts Damit das Radio ordnungsgemäß funktioniert, müssen Sie es mit der Stromversorgung, den Lautsprechern und Eingangsquellen verbinden. Planen Sie die Anordnung von Radio, Lautsprechern, Eingangsquellen, optionalem NMEA 2000 Netzwerk und optionalen Fusion PartyBus Geräten oder Netzwerk sorgsam, bevor Sie ™...
  • Seite 5: Identifizierung Der Leitungen Und Anschlüsse Des Kabelbaums

    Identifizierung der Leitungen und Anschlüsse des Kabelbaums Farbe des Funktion der Leitung oder Blankdrahts oder Hinweise des RCA-Anschlusses RCA-Bezeichnung Zum Verbinden mit der Stromversorgung (Stromversor­ Masse (-) Schwarz gung, Seite Zum Verbinden mit der Stromversorgung (Stromversor­ Stromversorgung (+) Gelb gung, Seite Zum Verbinden mit der Stromversorgung (Stromversor­...
  • Seite 6 Farbe des Funktion der Leitung oder Blankdrahts oder Hinweise des RCA-Anschlusses RCA-Bezeichnung Lautsprecher – Zone 1 Grau/schwarz rechts (-) Lautsprecher – Zone 2 Grün links (+) Lautsprecher – Zone 2 Grün/schwarz links (-) Lautsprecher – Zone 2 Violett rechts (+) Lautsprecher –...
  • Seite 7 Stromversorgung Wenn Sie das Radio mit der Stromversorgung verbinden, müssen Sie die gelbe, rote und schwarze Leitung mit der Stromquelle verbinden. Die gelbe und die rote Leitung haben unterschiedliche Funktionen. Wie Sie diese Leitungen mit der Stromversorgung verbinden, hängt von der geplanten Verwendungsweise des Radios auf dem Boot ab.
  • Seite 8 Anschluss an die Stromversorgung ohne einen Zündschalter Diese Verbindungsmethode wird am häufigsten auf größeren Booten und auf Booten mit mehreren vernetzten Radios und anderen Marinegeräten eingesetzt. Für diese Installationen ist eine schnellere Startzeit von geringerer Bedeutung, und es ist effektiver den Unterbrecher oder einen speziellen Schalter an der Schalttafel zu verwenden, um das Radio auszuschalten.
  • Seite 9 Anschluss an die Stromversorgung über einen Zündschalter Diese Verbindungsmethode wird am häufigsten auf Wasserskibooten, Wake-Booten und ähnlichen Sport- oder Freizeit-Wasserfahrzeugen eingesetzt, bei denen die Stromversorgung der Motoren oft umgeschaltet wird. Für diese Installationen sind kurze Standby- und schnellere Startzeiten wünschenswert, damit Musik gestoppt und so schnell wie möglich nach dem Neustart der Motoren erneut wiedergegeben kann.
  • Seite 10: Lautsprecherzonen

    HINWEIS: Wenn Sie das Boot für längere Zeit nicht verwenden, sollten Sie die Stromversorgung zum Radio mithilfe des Unterbrechers oder eines anderen manuellen Schalters an der gelben Leitung unterbrechen, damit die Batterie nicht entladen wird. Lautsprecherzonen Sie können Lautsprecher in einem Bereich in eine Lautsprecherzone gruppieren. Dies ermöglicht es Ihnen, den Audiopegel der Zonen einzeln zu steuern.
  • Seite 11 Verkabelung eines Lautsprechersystems unter Verwendung eines Line-Ausgangs In diesem Schaltplan ist eine Systeminstallation mit einem externen Verstärker und Subwoofer dargestellt, die unter Verwendung eines Line-Ausgangs mit Zone 2 des Radios verbunden sind. Sie können einen Verstärker und Subwoofer mit beliebigen oder allen verfügbaren Zonen des Radios verbinden. HINWEIS: Wenn Sie den Line-Ausgang der Zonen 1 und 2 verwenden, können Sie Lautsprecher mit den Lautsprecherleitungen für den internen Verstärker des Radios verbinden, allerdings wirkt sich das Anpassen der Lautstärke in diesem Fall sowohl auf die Lautsprecher aus, die mit dem internen Verstärker verbunden sind, als...
  • Seite 12: Schaltplan Für Das Nmea 2000 System

    Schaltplan für das NMEA 2000 System Radio Unterstützte Kartenplotter, Multifunktionsanzeige oder kompatible Fusion NMEA 2000 Fernbedienung NMEA 2000 GPS-Antenne, Geschwindigkeitssensor oder Wind-Instrument. Wenn das Radio mit demselben NMEA 2000 Netzwerk wie ein kompatibler Motor, eine GPS-Antenne, ein Kartenplotter mit integrierter GPS-Antenne, ein Windinstrument oder ein Sensor für die Geschwindigkeit durch Wasser verbunden ist, kann es so konfiguriert werden, dass die Lautstärke entsprechend der Motordrehzahl, der Geschwindigkeit über Grund, der Windgeschwindigkeit oder der Geschwindigkeit durch das Wasser angepasst wird.
  • Seite 13: Fusion Partybus Netzwerk

    Konfigurieren einer optionalen NRX Kabelfernbedienung HINWEIS Das Radio ist standardmäßig zur Verwendung mit einem NMEA 2000 Netzwerk konfiguriert, und die Option NRX ein sollte nur aktiviert werden, wenn eine optionale NRX Kabelfernbedienung direkt mit dem Radio verbunden ist. Wird diese Option aktiviert, wenn das Radio mit einem NMEA 2000 Netzwerk verbunden ist, könnten andere Geräte im Netzwerk beschädigt werden.NMEA 2000 Wenn Sie eine optionale NRX Kabelfernbedienung direkt mit dem Radio verbinden und nicht über ein NMEA 2000 Netzwerk, ist eine zusätzliche Konfiguration erforderlich.
  • Seite 14 Beispiel eines kabelgebundenen Netzwerks für direkte Verbindungen Wenn zwei Geräte direkt miteinander verbunden werden, müssen die Netzwerkeinstellungen nicht geändert werden. Zum Erzielen der besten Ergebnisse sollte jedoch ein Gerät als DHCP-Server konfiguriert werden (Einrichten des Fusion PartyBus Geräts als DHCP-Server, Seite 18).
  • Seite 15: Hinweise Zu Wlan-Netzwerken

    Hinweise zu WLAN-Netzwerken Beachten Sie beim Planen des Netzwerks die folgenden Hinweise für alle drahtlosen Verbindungen. • Kabelgebundene Verbindungen sind zuverlässiger als drahtlose Verbindungen. Das Netzwerk sollte nach Möglichkeit mit Netzwerkkabeln eingerichtet werden. Falls dies nicht möglich ist, sind viele Fusion PartyBus Geräte mit Wi‑Fi kompatibel.
  • Seite 16 Beispiel eines WLAN-Netzwerks mit einem kabelgebundenen Switch oder Router Fusion PartyBus Radio Kabelgebundener Netzwerkswitch oder kabelgebundener Netzwerkrouter Fusion PartyBus Zonenradio oder Fernbedienung Fusion PartyBus Zonenradio Smartphone mit der Fusion-Link App. Beispiel eines WLAN-Netzwerks mit einem WLAN-Router oder -Access-Point Fusion PartyBus Radio WLAN-Netzwerkrouter oder WLAN-Access-Point Fusion PartyBus Zonenradio oder Fernbedienung Fusion PartyBus Zonenradio...
  • Seite 17: Einrichten Von Netzwerken

    Einrichten von Netzwerken Sie sollten über grundlegende Kenntnisse von Netzwerken verfügen, wenn Sie ein Netzwerk für Fusion PartyBus Geräte einrichten. Diese Anweisungen enthalten grundlegende Informationen zum Einrichten und Konfigurieren eines Netzwerks und sollten in den meisten Situationen gelten. Falls Sie erweiterte Netzwerkaufgaben durchführen müssen, beispielsweise wenn Sie Geräten im Netzwerk eine statische IP-Adresse zuweisen oder erweiterte Einstellungen eines verbundenen Routers konfigurieren, müssen Sie sich evtl.
  • Seite 18 Konfigurieren des Radios zur Verwendung mit einem Garmin Marinenetzwerk ® Sie können dieses Radio mit einem Garmin Marinenetzwerk verbinden, um das Radio über einen kompatiblen Garmin Kartenplotter anzuzeigen und zu bedienen. HINWEIS: Wenn Sie das Radio zur Verwendung mit einem Garmin Marinenetzwerk konfigurieren, sind Sie auf die Verwendung von Garmin und Fusion Geräten beschränkt.
  • Seite 19: Zurücksetzen Der Netzwerkeinstellungen

    Verbinden des Fusion PartyBus Geräts mit einem WLAN-Access-Point Sie können dieses Gerät mit einem WLAN-Access-Point eines Routers oder kompatiblen Fusion PartyBus Geräts im Netzwerk verbinden. Dieses Gerät kann über Wi‑Fi Protected Setup (WPS) verbunden werden, wenn dies vom Access-Point unterstützt wird. Dieses Gerät kann über Apple Accessory Configuration (WAC) mittels eines unterstützten Apple Geräts verbunden werden.
  • Seite 20: Technische Daten

    Radioinformationen Technische Daten Allgemeines Gewicht 750 g (26,5 Unzen) IEC 60529 IPX7 (nur Vorderseite des Radios und nur bei ordnungs­ Wasserdichtigkeit gemäßer Installation) Betriebstemperaturbereich 0 °C bis 50 °C (32 °F bis 122 °F) Lagertemperaturbereich -20 °C bis 70 °C (-4 °F bis 158 °F) Eingangsspannung 10,8 bis 16 V Gleichspannung Stromstärke (maximal)
  • Seite 21: Zeichnungen Der Abmessungen Des Radios

    99 mm (3,9 Zoll) 50 mm (1,97 Zoll) Abmessungen oben 164 mm (6,5 Zoll) 20,4 mm (0,8 Zoll) 10 mm (0,39 Zoll) 192 mm (7,56 Zoll) Software-Updates Unter support.garmin.com finden Sie Software-Updates und Informationen für Ihr Gerät. Apollo RA770 – Installationsanweisungen...
  • Seite 22 © 2018 Garmin Ltd. oder deren Tochtergesellschaften support.garmin.com...
