Montage
24

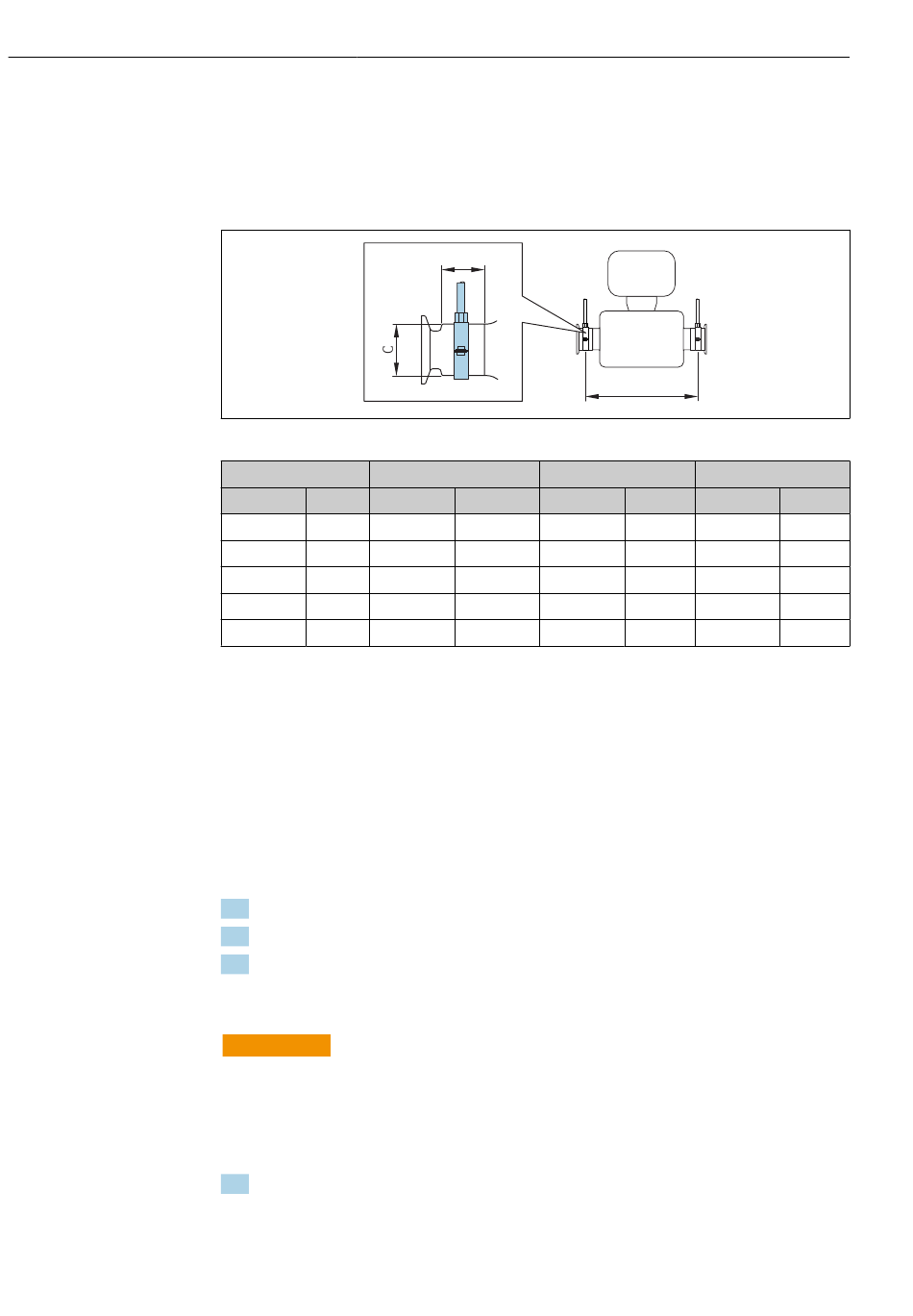

Befestigung mit Rohrschellen bei Hygieneanschlüssen
Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu
befestigen. Ist aus installationstechnischen Gründen eine zusätzliche Abstützung trotzdem
notwendig, sind die nachfolgenden Abmessungen zu beachten.
Rohrschelle mit Dämmeinlage zwischen Clamp und Messinstrument verwenden
DN
[mm] [in]
8 ³⁄₈
15 ½
25 1
40 1 ½
50 2
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3 Messgerät montieren
WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit
der Durchflussrichtung des Messstoffs übereinstimmt.
B
A
[mm] [in] [mm]
298 11,73
402 15,83
542 21,34
658 25,91
772 30,39
Proline Promass P 100 EtherNet/IP
A
B
[in] [mm]
33 1,3 28
33 1,3 28
33 1,3 38
36,5 1,44 56
44,1 1,74 75
Endress+Hauser
A0030298
C
[in]
1,1
1,1
1,5
2,2
2,95
