Endress+Hauser Proline Promass P 100 EtherNet/IP Betriebsanleitung Seite 127

Proline Promass P 100 EtherNet/IP
Serviceschnittstelle
Endress+Hauser
Sterntopologie
1

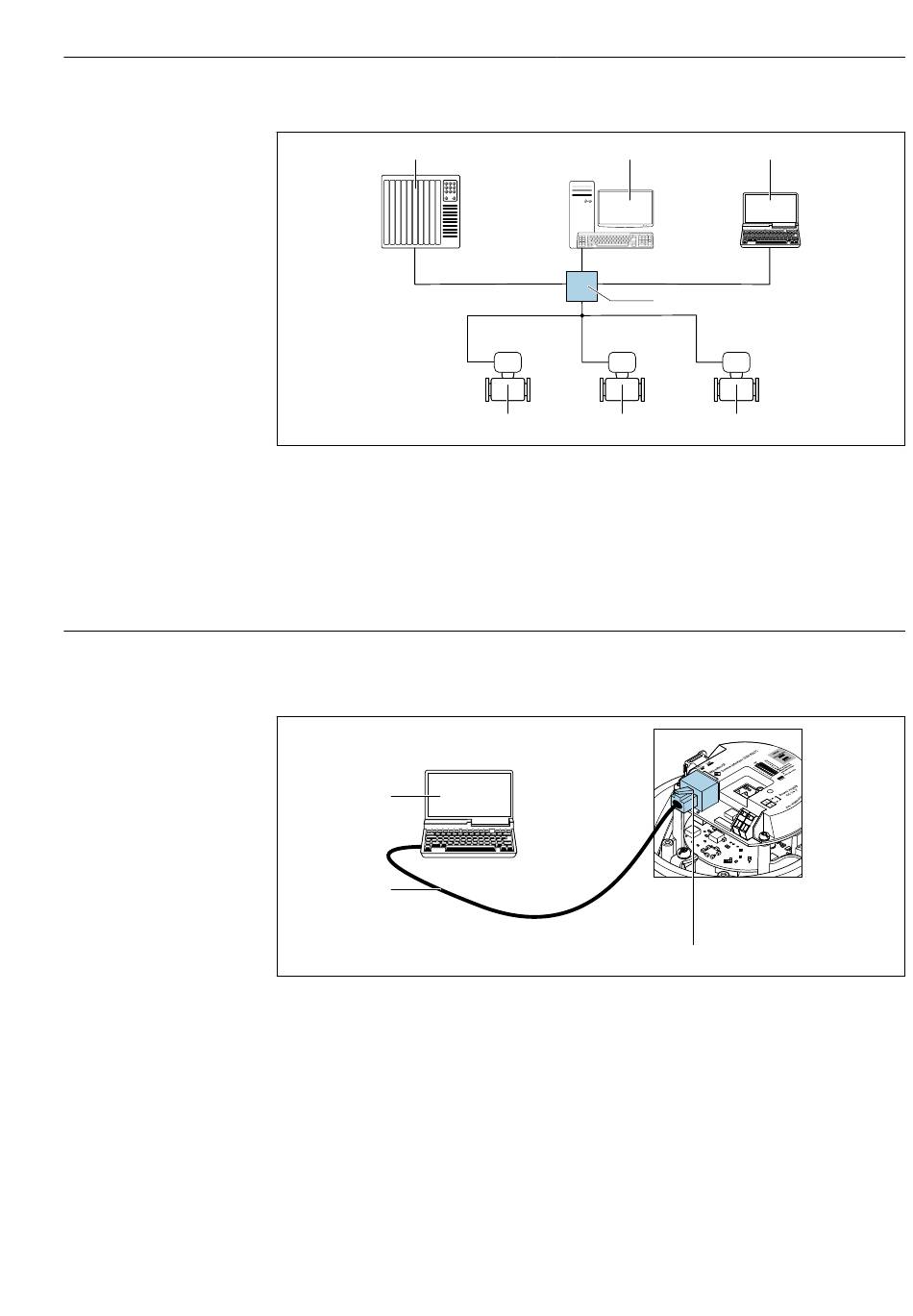

 16 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie
1 Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation)
2 Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation)
oder mit Electronic Data Sheet (EDS)
3 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit
Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP"
4 Standard Ethernet Switch, z.B. Scalance X204 (Siemens)
5 Messgerät
Via Service-Schnittstelle (CDI-RJ45)
EtherNet/IP
2
3
 17 Anschluss bei Bestellmerkmal "Ausgang", Option N: EtherNet/IP
1 Service-Schnittstelle (CDI-RJ45) und EtherNet/IP-Schnittstelle des Messgeräts mit Zugriff auf integrierten
Webserver
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder mit Bedien-
tool "FieldCare" mit COM DTM "CDI Communication TCP/IP"
3 Standard-Ethernet-Verbindungskabel mit RJ45-Stecker
2
4
5 5
Technische Daten
3
5
1
A0032078
A0016940
