- Seite 1 Herzlich willkommen! Vielen Dank, dass Sie sich für unser AZ-Delivery KY-003 Halleffekt- Sensormodul entschieden haben. Auf den folgenden Seiten erfahren Sie, wie Sie dieses praktische Gerät verwenden und einrichten können. Viel Spaß!
- Seite 2 Anwendungsbereiche Bildung und Lehre: Einsatz in Schulen, Hochschulen und Ausbildungseinrichtungen zur Vermittlung von Grundlagen der Elektronik, Programmierung und eingebetteten Systemen. Forschung und Entwicklung: Verwendung in Forschungs- und Ent- wicklungsprojekten zur Erstellung von Prototypen und Experimenten in den Bereichen Elektronik und Informatik. Prototypen- entwicklung: Einsatz in der Entwicklung und Erprobung neuer elektronischer Schaltungen und Geräte.
- Seite 3 Anforderungen der RoHS-Richtlinie (2011/65/EU) entspricht und keine gefährlichen Stoffe in über den Grenzwerten zulässigen Mengen enthält, können dennoch Rückstände vorhanden sein. Beachten Sie die folgenden Sicherheitshinweise, um chemische Gefährdungen zu vermeiden: Achtung: Beim Löten können Dämpfe entstehen, die gesundheitsschädlich sein können. Hin- weis: Verwenden Sie einen Lötdampfabsauger oder arbeiten Sie in einem gut belüfteten Bereich.
-
Seite 4: Inhaltsverzeichnis
Inhaltsübersicht Einführung ........................3 Spezifikationen ......................4 Die Pinbelegung ......................5 Einrichten der Arduino IDE..................6 Wie man den Raspberry Pi und Python einrichtet..........10 Anschließen des Sensors mit Atmega328p............11 Beispiel Skizze ......................12 Verbinden des Sensors mit dem Raspberry Pi............13 Python-Skript ......................14 - 2 -... -
Seite 5: Einführung

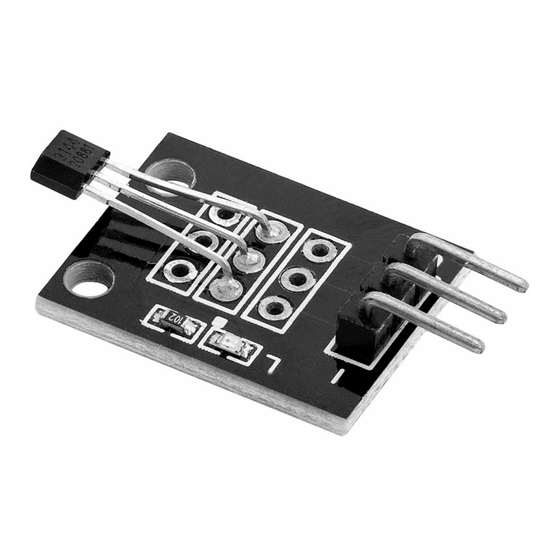

Einführung Das KY-003 Hall-Effekt-Sensormodul hat den magnetischen Hall-Sensor 3144, einen Widerstand und eine rote LED an Bord. Das Modul ist ein sehr reaktionsschneller Schalter, der durch ein Magnetfeld aktiviert wird. Er kann mit hohen Ansprechraten durch einen natürlichen Magneten oder einen Elektromagneten ausgelöst werden. -
Seite 6: Spezifikationen
Betriebstemperaturbereich: von -40°C bis 85°C " Abmessungen: 19 x 15mm [0.73 x 0.6in] Hallsensormodul KY-003 besteht einem empfindlichen Halleffektschalter, einem 680Ω-Widerstand und einer roten LED. Die rote LED wird eingeschaltet, wenn sich ein Magnet in der Nähe des Sensors befindet. -
Seite 7: Die Pinbelegung
Die Pinbelegung Das KY-003 Halleffekt-Sensormodul hat drei Stifte. Das Pinbelegungsdiagramm ist in der folgenden Abbildung dargestellt: - 5 -... -
Seite 8: Einrichten Der Arduino Ide
Einrichten der Arduino IDE Wenn die Arduino IDE nicht installiert ist, folgen Sie dem Link und laden Sie die Installationsdatei für das Betriebssystem Ihrer Wahl herunter. Windows-Benutzer doppelklicken auf die heruntergeladene .exe-Datei und folgen den Anweisungen im Installationsfenster. - 6 -... - Seite 9 Für Linux-Benutzer laden Sie eine Datei mit der Erweiterung .tar.xz herunter, die entpackt werden muss. Nach dem Entpacken wechseln Sie in das entpackte Verzeichnis und öffnen das Terminal in diesem Verzeichnis. Zwei .sh-Skripte müssen ausgeführt werden, das erste heißt arduino- linux-setup.sh und das zweite heißt install.sh.
- Seite 10 Auf fast allen Betriebssystemen ist ein Texteditor vorinstalliert (z. B. Windows mit Notepad, Linux Ubuntu mit Gedit, Linux Raspbian mit Leafpad usw.). Alle diese Texteditoren sind für den Zweck des Ebooks vollkommen ausreichend. Als Nächstes müssen Sie überprüfen, ob Ihr PC ein Atmega328p-Board erkennen kann.
- Seite 11 Wenn die Arduino IDE unter Windows verwendet wird, lauten die Portnamen wie folgt: Für Linux-Benutzer lautet der Name des Anschlusses zum Beispiel /dev/ttyUSBx, wobei x steht für eine ganzzahlige Zahl zwischen 0 und 9. - 9 -...
-
Seite 12: Wie Man Den Raspberry Pi Und Python Einrichtet
Wie man den Raspberry Pi und Python einrichtet Auf dem Raspberry Pi muss zunächst das Betriebssystem installiert werden, dann muss alles so eingerichtet werden, dass er im Headless-Modus verwendet werden kann. Headless-Modus ermöglicht eine Fernverbindung mit dem Raspberry Pi, ohne dass ein PC-Bildschirm, eine Maus oder eine Tastatur benötigt werden. -
Seite 13: Anschließen Des Sensors Mit Atmega328P
Anschließen des Sensors mit Atmega328p Verbinden Sie das KY-003 Modul mit dem Atmega328p wie im folgenden Anschlussplan dargestellt: KY-003 Stift >Mc-Pin > Blaues Kabel Mittlerer Stift (VCC) > Rotes Kabel (GND) > Schwarze s Kabel - 11 -... -
Seite 14: Beispiel Skizze
Wert = analogRead(0); if(Wert < 30) { digitalWrite(LED_BUILTIN, LOW); sonst digitalWrite(LED_BUILTIN, HIGH); Wenn der Sketch auf den Atmega328p hochgeladen wird, sollte die eingebaute LED des Atmega328p aufleuchten, wenn sich ein Magnet in der Nähe des KY-003 Moduls befindet. - 12 -... -
Seite 15: Verbinden Des Sensors Mit Dem Raspberry Pi
Verbinden des Sensors mit dem Raspberry Pi Verbinden Sie das KY-003 Modul mit dem Raspberry Pi wie im folgenden Anschlussplan dargestellt: KY-003 Stift > Himbeere Pi-Stift > GPIO22 [Pin 15] Blaues Kabel Mittlerer Stift (VCC) > [Pin 17] Rotes Kabel - (GND) >... - Seite 16 s Kabel - 14 -...
-
Seite 17: Python-Skript
Python-Skript import RPi.GPIO GPIO from time import sleep GPIO.setmode(GPIO.BCM) GPIO.setwarnings(False) # Pin-Einstellung für den Sensor Hall_PIN GPIO.setup(Hall_PIN, GPIO.IN) print('[Drücken Sie CTRL + C, um das Skript zu beenden!]') try: # Hauptprogrammschleife while True: state GPIO.input(Hall_PIN) if not state print('ERKANNTES MAGNET') sonst: print('KEIN MAGNET') - Seite 18 Speichern Sie das Skript unter dem Namen hall3.py. Um das Skript auszuführen, öffnen Sie das Terminal in d em Verzeichnis, in dem das Skript gespeichert ist, und führen Sie den folgenden Befehl aus: python3 hall3.py Das Ergebnis sollte wie auf dem folgenden Bild aussehen: Um das Skript anzuhalten, drücken Sie STRG + C auf der Tastatur.
- Seite 19 Sie mit Hilfe vieler Beispielskripte und anderer Anleitungen tun, die Sie im Internet finden können. Wenn Sie auf der Suche nach hochwertiger Mikroelektronik und Zubehör sind, sind Sie bei der AZ-Delivery Vertriebs GmbH an der richtigen Adresse. Sie erhalten zahlreiche Anwendungsbeispiele, vollständige...
