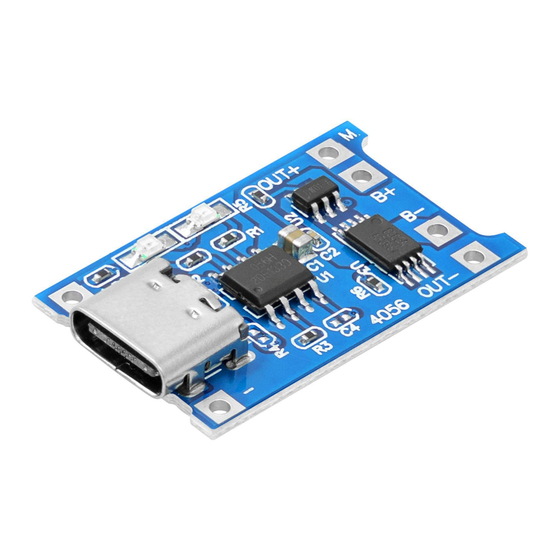

AZ-Delivery TP4056-Typ C Schnellstartanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für AZ-Delivery TP4056-Typ C
Inhaltszusammenfassung für AZ-Delivery TP4056-Typ C
- Seite 1 TP4056-Typ C Quick-Start TP4056-Typ C...
-
Seite 2: Anwendungsbereiche
Anwendungsbereiche Das Modul ist speziell für Anwendungen im Bereich Prototyping, Bildung, Forschung und Lehre konzipiert. Es dient der Ent- wicklung und dem Testen von Ladegeräten sowie der Vermittlung praktischer Kenntnisse über Lithium-Polymer-Batterien und elektrische Schaltungen. Erforderliche Kentnisse und Fähigkeiten Die Verwendung des Moduls erfordert fundierte Kenntnisse in Elektrotechnik, insbesondere im Umgang mit Li-Po Batterien und Ladegeräten. - Seite 3 kann zu Verletzungen führen. Hinweis: Stellen Sie sicher, dass während des Betriebs kein direkter Kontakt zu stromführenden Teilen besteht. Achtung: Überhitzung kann zu Schäden am Modul und an den Batterien führen. Hinweis: Stellen Sie sicher, dass das Modul während des Betriebs ausreichend belüftet ist und überwachen Sie regelmäßig die Temperatur. Achtung: Hohe Temperaturen können die Lebensdauer der Batterien und des Moduls erheblich verkürzen.
- Seite 4 TP4056-Typ C Inhaltsübersicht Spezifikationen TP4056-Typ C Anwendungen Darstellung: Wie funktioniert der TP4056-Typ C Verwendung des TP4056-Typ C...
-
Seite 5: Spezifikationen
TP4056-Typ C Spezifikationen Versorgungsspannung 4,5 - 5,5 V DC Ladestrom Aufladeverfahren lineare Aufladung Abschaltung Spannung 4.2V Ausgang Strom LED-Anzeigen rot: Aufladen blau: Ladung abgeschlossen Abmessungen 29 x 17,3 x 4,3 mm Gewicht ~1.7g Das Modul ist zum Laden von einzelligen Li-Ion/LiPo-Batterien konzipiert. - Seite 6 TP4056-Typ C TP4056-Typ C Anwendungen Das Produkt kann in verschiedenen Bereichen eingesetzt werden, in denen elektronische Geräte aufgeladen werden müssen. Hier sind einige gängige Beispiele: ● Smartphones und Tablets: Das TP4056-Type C kann zum Aufladen von Smartphones und Tablets verwendet werden, die Typ-C-Anschlüsse unterstützen.
- Seite 7 TP4056-Typ C schematische Darstellung:...
- Seite 8 TP4056-Typ C Wie funktioniert der TP4056-Typ C? Das TP4056-Type C nutzt das TP4056-Lademodul und die Typ-C-Konnektivität, um effizientes und sicheres Laden zu ermöglichen. Bei Anschluss an ein kompatibles Gerät, das Typ-C unterstützt, regelt das TP4056-Type C den Ladestrom und sorgt so für optimale Leistung. Es überwacht Ladeparameter wie Spannung und Strom, um Überladung und andere potenzielle Risiken zu...
-
Seite 9: Verwendung Des Tp4056-Typ C
TP4056-Typ C Verwendung des TP4056-Typ C Erleben Sie das TP4056 USB-Lademodul in Aktion! Entdecken Sie die nahtlose Integration von Batterie, Modul und LED-Schaltung, die eine kompakte und effiziente Stromversorgung Lösung ermöglicht. Der Anschluss: Pins Anschluss : B+ und B- (Batterieanschlüsse): B+ Batterie Plus: Verbinden Sie den Pluspol Ihrer Batterie mit dem B+-Anschluss des TP4056-Moduls. - Seite 10 TP4056-Typ C OUT+ Ausgang positiv: Verbinden Sie den Anschluss OUT+ des Moduls TP4056 mit dem Pluspol Ihrer Last oder Ihres Geräts, in diesem Beispiel ist eine LED angeschlossen. OUT- Ausgang Negativ: Verbinden Sie die OUT--Klemme des Moduls mit dem Minuspol Ihrer Last und schließen Sie den Lastkreis.
- Seite 11 Hilfe vieler Beispielskripte und anderer Anleitungen tun, die Sie im Internet finden können. Wenn Sie auf der Suche nach hochwertiger Mikroelektronik und Zubehör sind, sind Sie bei der AZ-Delivery Vertriebs GmbH an der richtigen Adresse. Sie erhalten zahlreiche Anwendungsbeispiele, vollständige Installationsanleitungen, eBooks, Bibliotheken und Unterstützung durch unsere technischen Experten.
