Intervall / Wann
nach Bedarf
DE
SD351AV
56
Wo?
Was?
Nachfüllen von
Hydrauliköl
bzw.
Einstellen
Betriebsdruck
Originalbetriebsanleitung
Wie?
Füllen Sie neues Hydrauliköl über die
Einfüllöffnung in den Behälter des
Hydraulikaggregates.
Achten Sie auf die Füllmenge mit Hilfe der am
Behälter befindlichen Skala.
Beachten Sie den minimalen und den maximalen
Wert der Skala.
Betriebsdruck kontrollieren, gegebenenfalls über
die Einstellschraube nachstellen. Fixieren Sie
diese Position nach dem Einstellen wieder mit der
Kontermutter.
Der richtige Betriebsdruck ist erreicht, wenn die
Skala am Manometer einen Wert zwischen 1000
2
N/cm
und 1500 N/cm
Einfüllöffnung
Skala
Manometer
Kontermutter
Einstellschraube

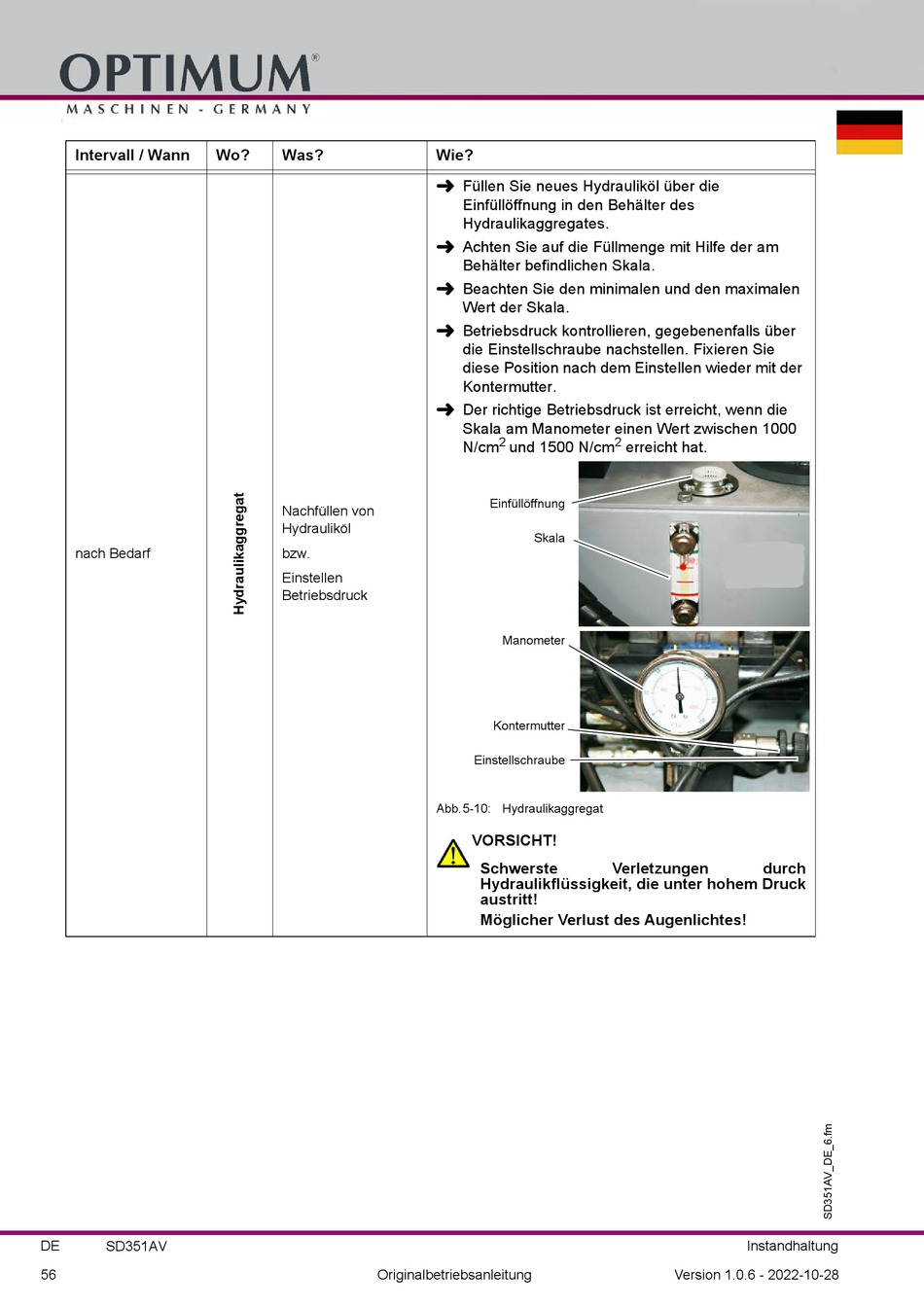

Abb.5-10: Hydraulikaggregat
VORSICHT!
Schwerste
Hydraulikflüssigkeit, die unter hohem Druck
austritt!
Möglicher Verlust des Augenlichtes!
2
erreicht hat.
Verletzungen
durch
Instandhaltung
Version 1.0.6 - 2022-10-28
