Montieren Sie das Zwischenblech mit dem Hydraulikaggregat im Maschinenständer.

Befestigen Sie dieses mit den beiliegenden Sechskantschrauben.

Heben Sie die Metallbandsäge mit einer geeigneten Fördereinrichtung auf den
Maschinenständer.

Befestigen Sie die Metallbandsäge mit dem beiliegenden Befestigungsmaterial auf dem
Maschinenständer.
ACHTUNG!
Achten Sie beim Heben der Metallbandsäge auf den Maschinenständer darauf, dass das
Anschlusskabel bzw. die Hydraulikschläuche nicht gequetscht oder beschädigt werden!
Metallbandsäge
Sechskantschraube
(4)
Unterlegscheibe (4)
Hydraulikaggregat
Maschinenständer
Unterlegscheibe (4)
Sechskantschraube
(4)
WARNUNG!
Schwerste bis tödliche Verletzungen durch beschädigte oder nicht ausreichend
tragfähige Hebezeuge und Lastanschlagmittel, die unter Last reißen.
3.4.5

Montage Rollenauflage


Montieren Sie die
Rollenauflage am
Maschinenunterbau mit
dem beiliegenden
Befestigungsmaterial.

Richten Sie die
Rollenauflage aus.

Achten Sie darauf, dass
der Arbeitstisch und die
Rollenauflage die gleiche
Höhe besitzen.

Befestigen Sie die
Rollenauflage mit den
Befestigungsschrauben
(2x).
DE
SD351AV
26

„3.3.1 Lastanschlag" auf Seite 23

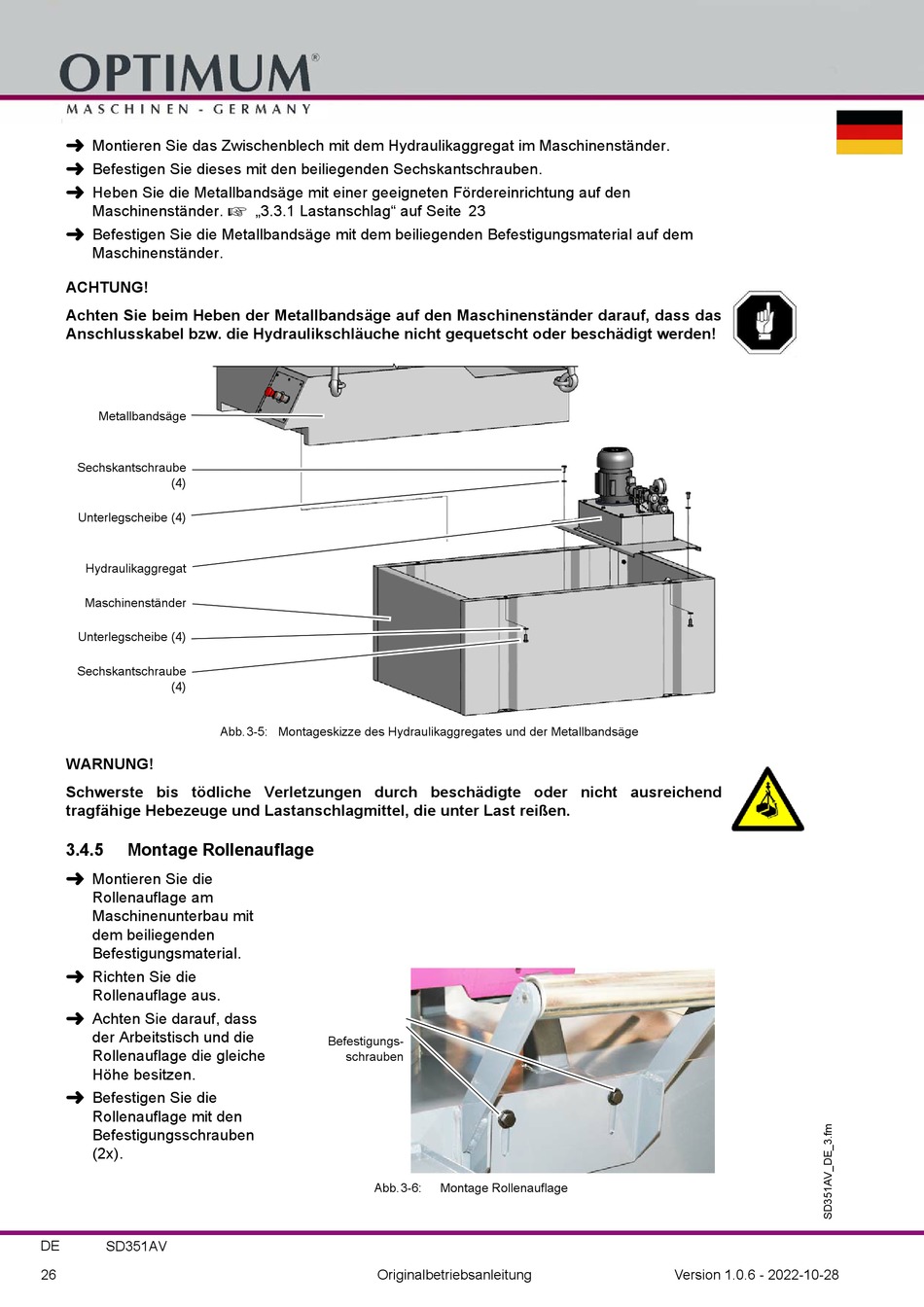

Abb.3-5: Montageskizze des Hydraulikaggregates und der Metallbandsäge
Befestigungs-
schrauben
Abb.3-6:
Originalbetriebsanleitung
Montage Rollenauflage
