Manuale di utilizzo

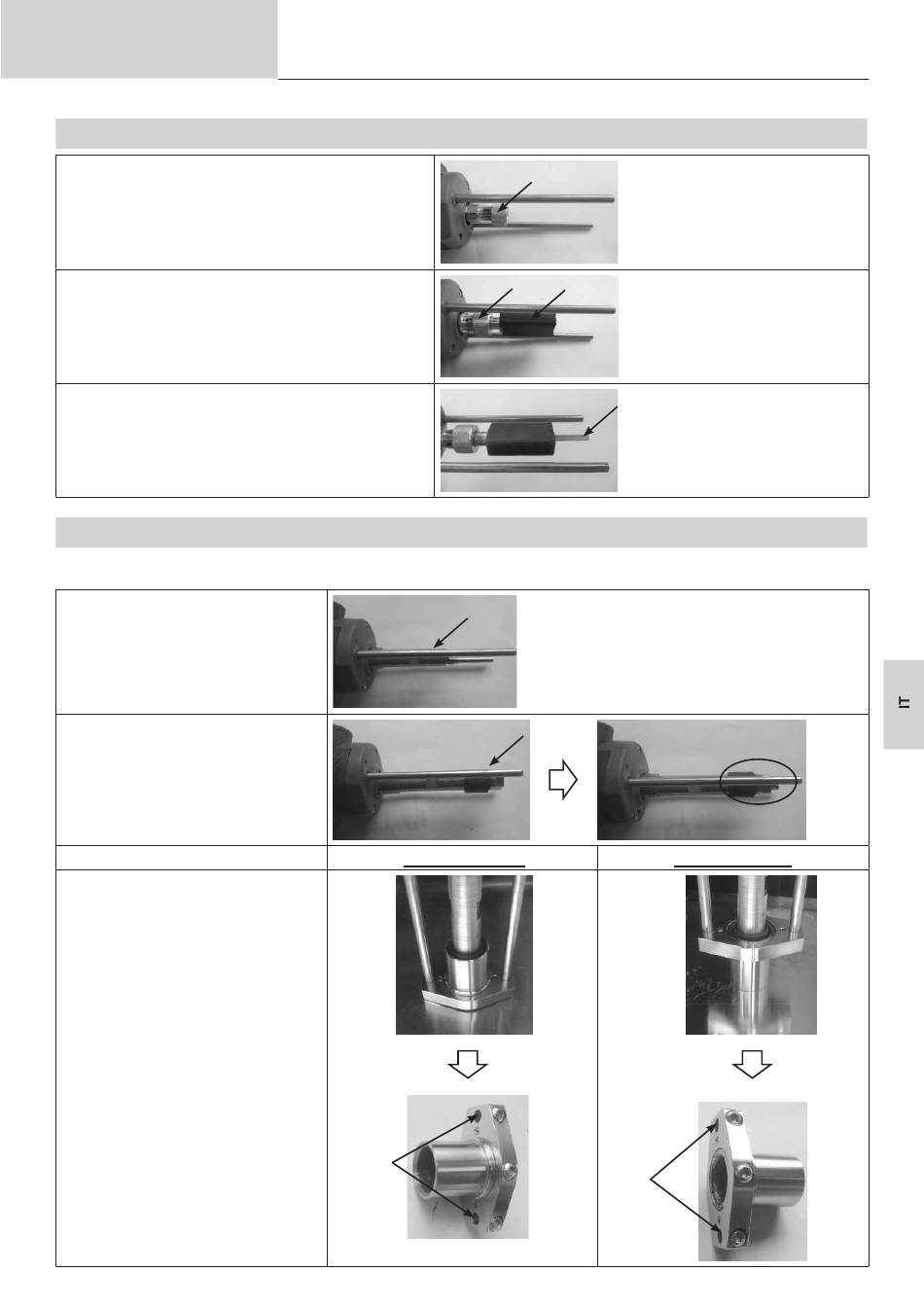

5.3. UTILIZZO ACCESSORIO PER POSA DI ANELLI DI TIRAGGIO (059610)
Svitare leggermente il dado zigrinato (n°2 - Fig 2) dall'albe-
ro motore della pistola.
Posizionare il supporto dell'anello fino all'arresto e strin-
gere il dado zigrinato.
Posizionare l'anello di trazione nel supporto dell'anello
finché non si ferma.
5.4. UTILIZZO DEI COFANETTI STEEL E ALU STUD BOX200 E 350 (RIF. 059443 E 059436)
Nota: Preparare le barre di recupero della massa come spiegato nel §5.1.
Nota 2 : Preparare il porta-perni come spiegato nel §5.2.
Rimuovere il dado zigrinato (n. 2 - Fig. 2)
dall'asse di trasmissione della pistola e
avvitare il supporto del perno.
Avvitare leggermente l'ugello di prote-
zione del gas sul supporto del perno,
e inserire il supporto del perno fino
all'arresto e serrare l'ugello di protezione
del gas.
Assemblareil cappuccio di protezione
gassosa e il pattino secondo la configura-
zione dell'attrezzo scelto:
(fare attenzione al posizionamento dei
fori).
Montare l'insieme sulle aste della pistola.
Traduzione delle istruzioni
originali
Configurazione 1
ARCPULL 200
Configurazione 2
