Draai de twee bevestigingsschroeven van de pinnen aan.
Herplaats de behuizing aan de voorkant van het pistool
en draai de twee schroeven weer vast.

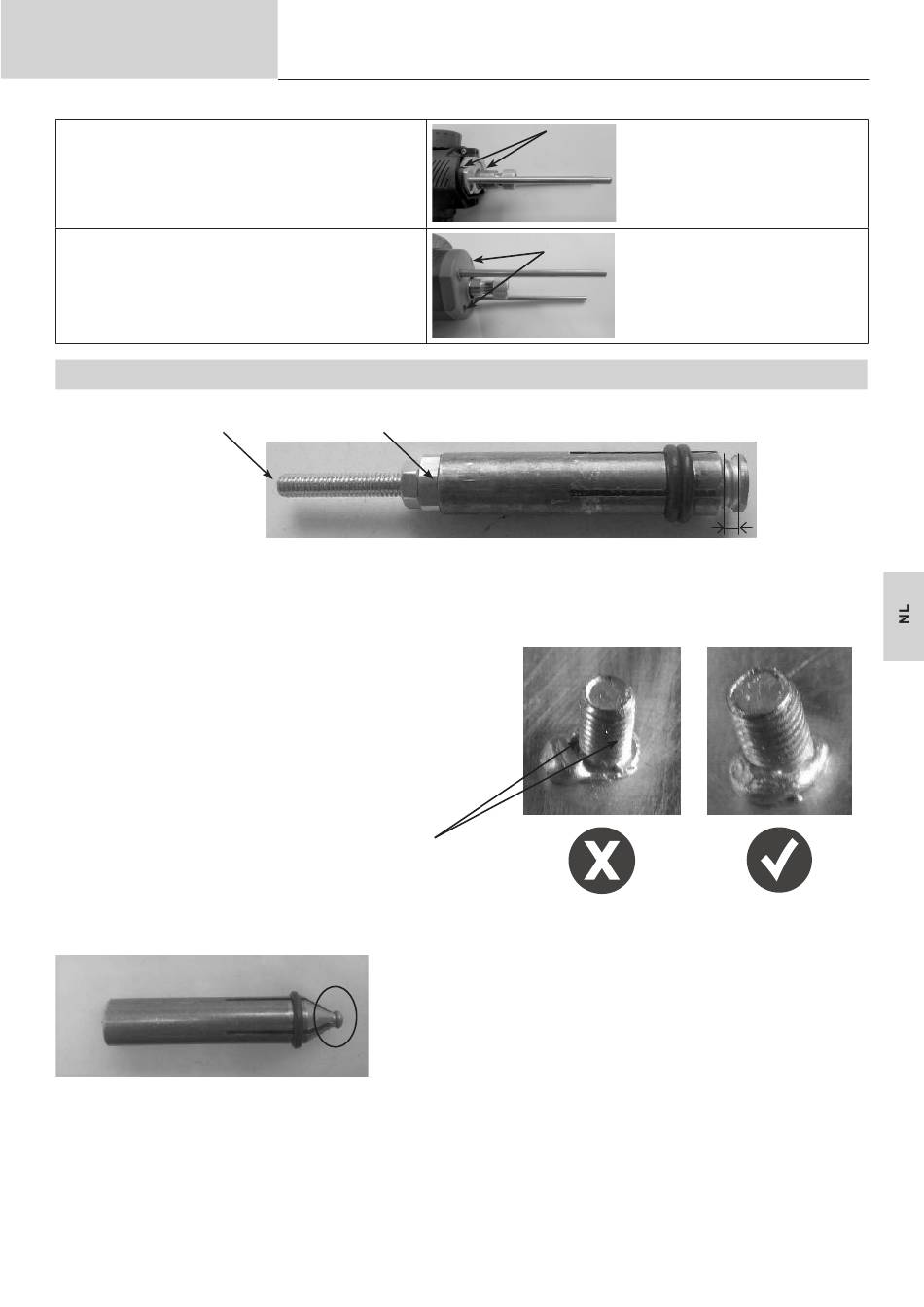

5.2. AFSTELLEN VAN EEN HOUDER BOUT/ISOLATIENAGEL
Afs-
telschroef
1) Schroef de borgmoer van de schroef van de houder los.
2) Breng het op te lassen element aan in de houder en stel de schroef van de klinknagel zo in dat het aan te brengen element 5mm
uitsteekt met betrekking tot de houder van de bout.
3) Draai nu de moer weer vast.
Let op : Als de las van het op te lassen onderdeel sporen toont van de
houder op het niveau van de las, stel dan de schroef van de
houder bij, zodat het onderdeel een beetje
meer uit de houder steekt.
LET OP : Wanneer u isolatie-schroeven wilt aanbrengen hoeft u niets af te stellen. Breng de isolatie-schroef in in de houder, tot
deze niet verder kan.
Vertaling van de originele handleiding
Borg-
moer
Markeringen
ARCPULL 200
5 mm
