Installations- und Bedienungsanleitung
10.2. Jährliche Reinigung und Wartung des ESP-10 Filters
GEFAHR
Stellen Sie sicher, dass der exodraft ESP-10 während der Reinigung und Wartung vom Stromnetz
getrennt ist.
Der Filter ist mit einer Reinigungsfunktion ausgestattet, die den Filter beim Einschalten automatisch
und während des Betriebs und im Standby-Modus regelmäßig reinigt. Dies sollte ausreichen, um
die Filtereinheit sauber zu halten, vorausgesetzt, es wird nur trockenes und sauberes Holz im Ofen
verwendet.
Der Filter muss mindestens einmal pro Jahr von einer sachkundigen Person überprüft werden. Der Schornsteinfeger
muss sowohl die Filtereinheit, die Technikeinheit und auch die Gebläseeinheit überprüfen. Um die Technikeinheit zu
inspizieren, lösen Sie die Schrauben und nehmen Sie die Abdeckung ab.
Bei der Inspektion ist Folgendes zu beachten:
Allgemeiner Zustand des Filters auf der Außenseite:
• Ist der Filter am Schornstein befestigt?
• Befindet sich der Hauptschalter in einem guten und funktionstüchtigen Zustand?
• Sind alle Abdeckungen und Deckel richtig befestigt?

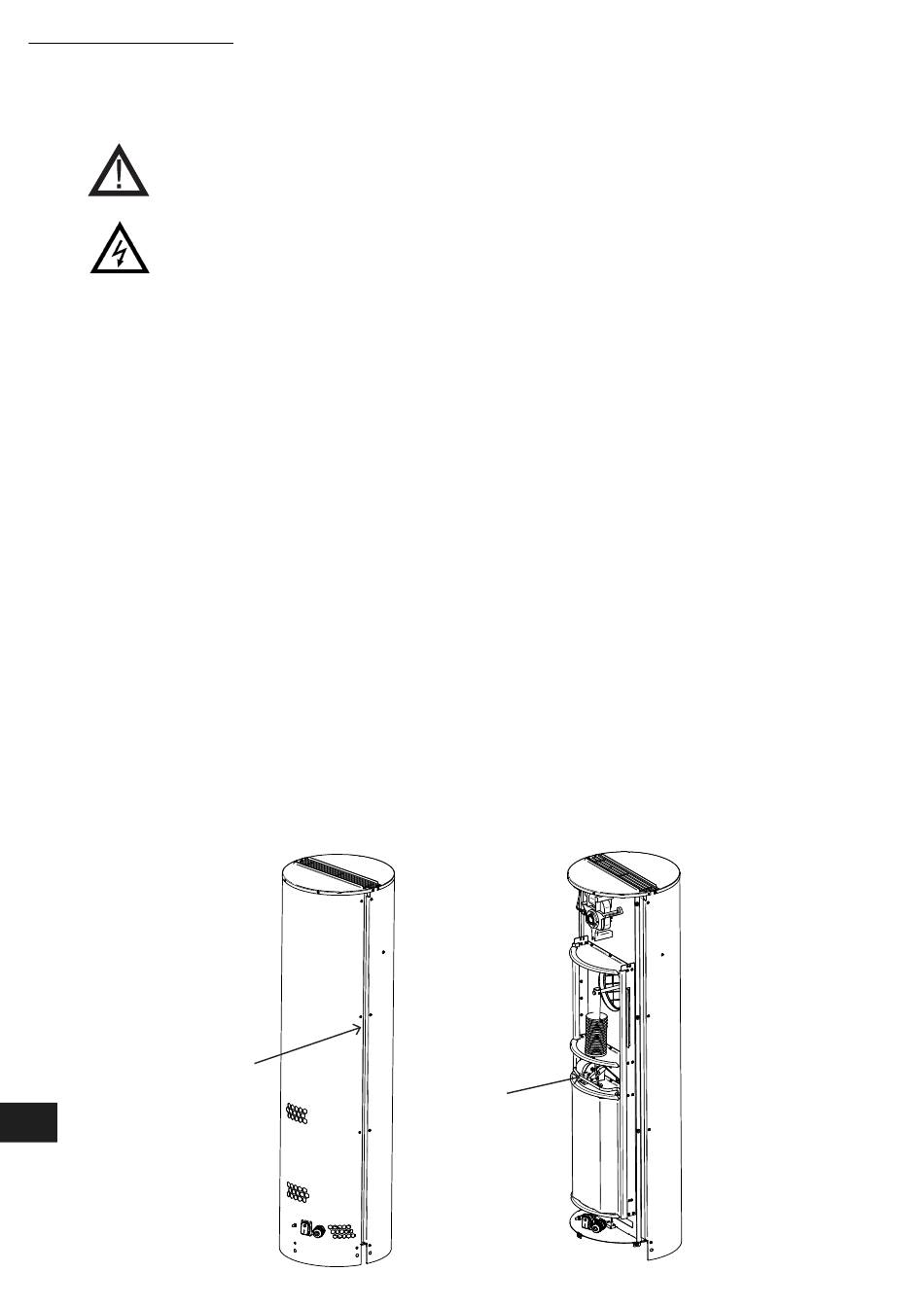

Öffnen/Entfernen der Abdeckung an der Technikeinheit des Filters zur Inspektion
Entfernen Sie alle Schrauben von der linken Seite und in der Mitte. Öffnen Sie den Deckel und klappen Sie die
Abdeckung auf.
• 2 Stück Inbusschrauben (Werkzeug – 3 TBS-4mm)
• 6 Stück (Werkzeug – 3TXS-T15)
Verwenden Sie bei Bedarf einen Schraubendreher, um die Abdeckung von der linken Seite der Grundplatte frei zu
lösen.
Die Abdeckung kann maximal 25 cm geöffnet werden.
Wenn Sie die Abdeckung entfernen müssen, entfernen Sie auch die Schrauben auf der rechten Seite des ESP-10.
Nun kann die Abdeckung abgenommen werden. Um die Abdeckung wieder zu befestigen, setzen Sie zunächst alle
Schrauben auf der rechten Seite ein und ziehen Sie dann die Abdeckung mit einem flachen Schraubendreher oder
einem kleinen Inbusschlüssel über die Montageplatte nach unten.
Schrauben
20
3111022 ESP DE 20211214
Abdeckung vom
Hauptgehäuse
abdrehen
