Exodraft ESP-10 Anleitung

Partikelfilter (elektrostatischer partikelabscheider) für holzöfen
Vorschau ausblenden Andere Handbücher für ESP-10:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

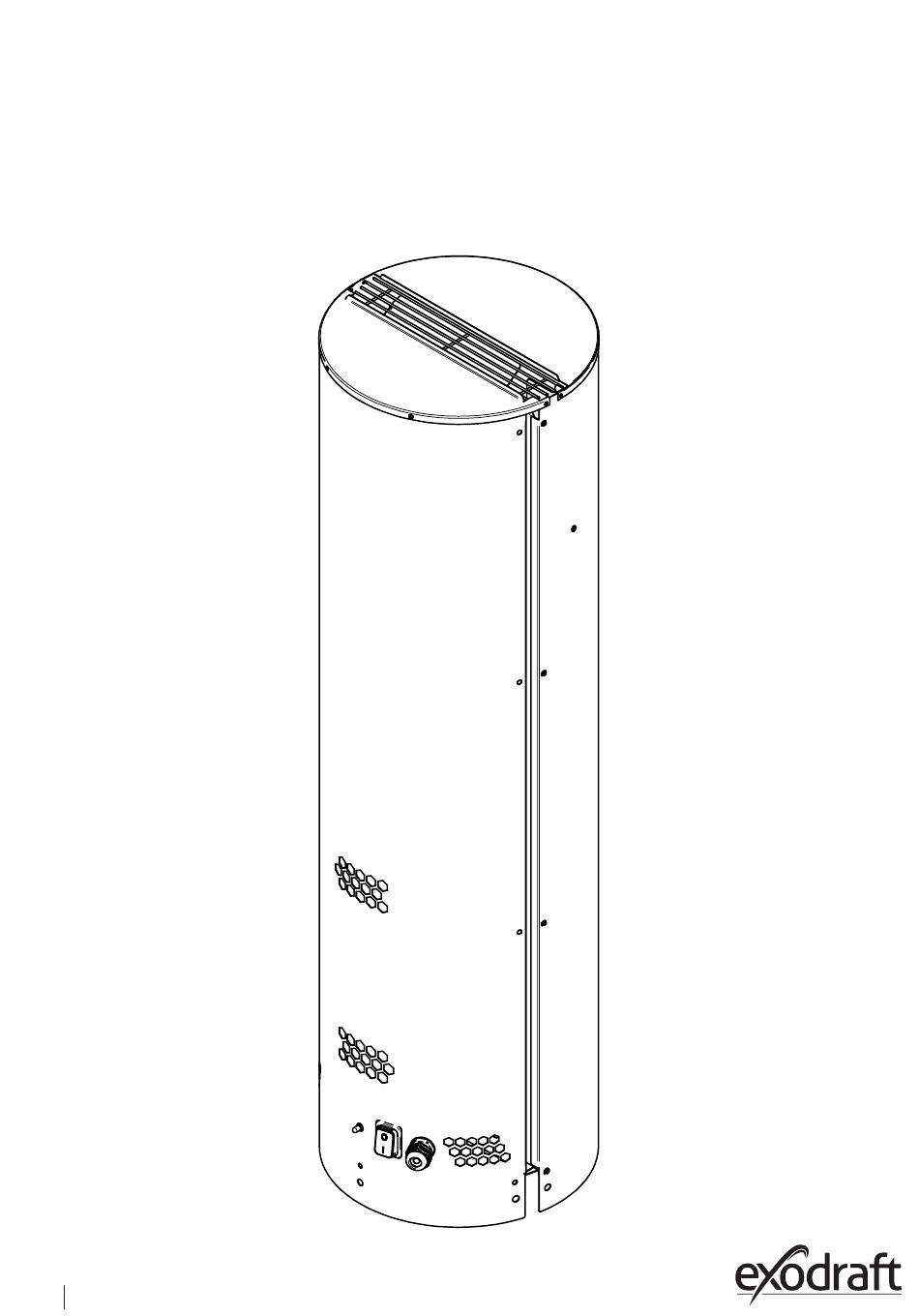

ESP-10
- Partikelfilter (Elektrostatischer Partikelabscheider) für Holzöfen
DE
Diese Anleitung immer lesen und aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Exodraft ESP-10

Inhaltszusammenfassung für Exodraft ESP-10

  • Seite 1 ESP-10 - Partikelfilter (Elektrostatischer Partikelabscheider) für Holzöfen Diese Anleitung immer lesen und aufbewahren!

  • Seite 2: Inhaltsverzeichnis

    2.2. Technische Daten für den ESP-10 Garantie Bedienungsanleitung 4.1. Bedienung durch den Benutzer 4.2. Angaben auf dem ESP-10 Filter 4.3. Wartung des ESP-10 Filters durch den Benutzer Komponenten 5.1. Standardlieferung 5.2. Ersatzteile Mechanische Installation auf einem Schornstein 6.1. Allgemein 6.2.

  • Seite 3: Allgemeine Sicherheitshinweise

    UM DAS RISIKO EINES BRANDES, EINES STROMSCHLAGES ODER VON PERSONENSCHÄDEN ZU VERRINGERN, BEACH- TEN SIE FOLGENDES: Der ESP-10 darf nur gemäß den Angaben des Herstellers installiert und verwendet werden. Die Installationsarbeiten und die elektrische Verdrahtung müssen in Übereinstimmung mit den örtlichen Vorschriften durchgeführt werden.

  • Seite 4: Produktbeschreibung

    Emissionen von Holzfeuerungen zu reduzieren und das Anfeuern und Nachlegen zu erleichtern. Der Filter ist für geschlossene Holz-/Kaminöfen mit einer Nennwärmeleistung von maximal 10 kW ausgelegt. Der ESP-10 wird mit einem integrierten Trennschalter und einem 5  Meter langen Kabel mit offenen Drähten zur Steckerinstallation geliefert.

  • Seite 5: Funktionsweise Des Elektrostatischen Partikelabscheiders (Esp)

    Partikel in einem Rauchgasstrom, indem er ein elektrostatisches Feld zwischen der Aufladeelektrode und der Sammelelektrode erzeugt. Das elektrostatische Feld im ESP-10 wird durch eine Aufladeelektrode erzeugt, die an einen Hochspannungsgenerator angeschlossen ist. Dieser ionisiert das Gas in seiner Umgebung und lädt dadurch die Partikel auf und erzeugt ein elektrostatisches Feld, das stark genug ist, um die geladenen Partikel in Richtung einer Sammelelektrode zu schieben.

  • Seite 6: Automatisches Ein-/Ausschalten

    Temperaturanstieg registriert. Je nach Schornstein beträgt die Startverzögerung 10–30 Sekunden. Wenn dem Holz-/Kaminofen kein Brennstoff zugeführt wird, beginnt die Schornsteintemperatur zu sinken. Sobald die Temperatur unter 40 °C fällt, bleibt der ESP-10-Filter noch 30 Minuten lang in Betrieb, danach wird der Standby- Modus aktiviert.

  • Seite 7: Technische Daten

    Installations- und Bedienungsanleitung Technische Daten 2.1. Abmessungen des ESP-10-Filters ohne Adapter Oberseite Title: Unterseite Materia Uspecif Alle Abmessungen in mm...

  • Seite 8: Technische Daten Für Den Esp

    Installations- und Bedienungsanleitung 2.2. Technische Daten für den ESP-10 Der Filter erreicht seine volle Leistungsfähigkeit erst nach 10–20 Befeuerungen oder dem Verbrennen von ca. 15–20 kg Brennholz. Modell exodraft ESP-10-10 Verwendung Geschlossene Holzöfen Holz-/Kaminofen Leistungsbereich 2–10 kW Schornsteingröße – rund ø150–ø200 mm...

  • Seite 9: Garantie

    Installations- und Bedienungsanleitung Garantie exodraft ESP-10 hat eine Garantie von 2 Jahren ab Kaufdatum oder in Übereinstimmung mit den örtlichen Gesetzen. Wenn bei einer Werksinspektion ein Material- oder Herstellungsfehler festgestellt wird, wird der exodraft ESP-10 von einem vom Hersteller ausgewählten Händler ausgetauscht oder repariert.

  • Seite 10: Bedienungsanleitung

    Temperaturen im Schornstein führen kann. Wenn es zu einem Schornsteinbrand gekommen ist, müssen Sie sicherstellen, dass die mechanischen und elektrischen Funktionen des ESP-10 überprüft werden. Werden Mängel oder Unregelmäßigkeiten festgestellt, müssen diese vor der weiteren Verwendung des ESP-10 oder des Ofens behoben werden. 3111022 ESP DE 20211214...

  • Seite 11: Angaben Auf Dem Esp-10 Filter

    Durchgehend grün für 5 Sekunden, kurz ESP-10-Steuerung ESP-10 ist überhitzt schwarz, rot für 1 Sekunde, kurz schwarz 4.3. Wartung des ESP-10 Filters durch den Benutzer • Der Benutzer muss stets auf den Status des Filters achten und bei ungewöhnlichen Ereignissen sofort reagieren.

  • Seite 12: Komponenten

    Installations- und Bedienungsanleitung Komponenten 5.1. Standardlieferung Der exodraft-Filter wird mit einem 5 Meter langen Stromkabel mit offenen Drähten geliefert. Zusätzliche Ausrüstung und Zubehör (separat zu bestellen): • Montageadapter für Stahlschornstein oder gemauerten Schornstein 5.2. Ersatzteile Gebläse Gebläsemotor Elektrode Isolator Steuereinheit Hauptschalter...

  • Seite 13: Allgemein

    Land geltenden behördlichen Vorschriften müssen befolgt werden. • Der exodraft ESP-10 ist nur für die Installation auf holzbefeuerten Öfen im Bereich von 2 kW-10 kW geeignet. Da der ESP-10 Teil einer holzbefeuerten Anlage ist, vergewissern Sie sich bitte, dass die Konstruktion den Anforderungen in Ihrem Land/Gebiet entspricht.

  • Seite 14: Installations- Und Installationskomponenten

    Für die Installation muss ein Adapter verwendet werden, der so angebracht wird, dass das Zapfenende im Schornstein sitzt. Der Adapter wird mit Schrauben am exodraft ESP-10 befestigt. Für Stahl- und Ziegelschornsteine sind verschiedene Adapter erhältlich. Der Adapter muss separat bestellt werden.

  • Seite 15: Installation Auf Stahl- Und Gemauertem Schornstein

    Installations- und Bedienungsanleitung 7.1. Installation auf Stahl- und gemauertem Schornstein Filter Filter Adapter Adapter Schornstein Schornstein Abb. 1. Adapter ohne Reinigungsluke Abb. 2. Adapter ohne Reinigungsluke – Stahlschornstein – gemauerter Schornstein...

  • Seite 16: Ausrichten Der Elektrode

    Aufladeelektrode gerade nach unten in den ESP-10 hängen. Die Position der Elektrode können Sie bestimmen, indem Sie den Deckel des ESP-10 oben öffnen und auf den ESP- 10 herunterschauen. Sollte die Elektrode nicht richtig ausgerichtet sein, lesen Sie bitte in Kapitel 9 - Wartung und Reinigung nach, wie Sie die Elektrode neu ausrichten oder ersetzen können.

  • Seite 17: Anbringen Der Warnhinweise

    8.1. Allgemeine Information Die elektrische Installation muss in Übereinstimmung mit den geltenden Gesetzen durchgeführt werden. Dieser ESP-10 muss über einen PE-Anschluss verfügen. Erforderliche Stromversorgung: 230 V AC / 1,0 A 8.2. Stromanschluss Der ESP-10-10 wird mit offenen Drähten geliefert. Am ESP-10 muss ein Stecker mit Erdungsanschluss installiert werden.

  • Seite 18: Inbetriebnahme Und Konfiguration

    Stromversorgung in der Nähe des Holzofens angeschlossen werden. Schließen Sie die Stromversorgung an den ESP-10-Filter an und stellen Sie den Hauptschalter des Filters auf die Position „Ein“. Der Filter startet und ist nun bereit für das Anzünden des Holzofens.

  • Seite 19: Wartung Und Reinigung

    Befolgen Sie bei der Arbeit auf dem Dach die entsprechenden Richtlinien und Bestimmungen. WARNUNG Vor Arbeiten am ESP-10 und während der Wartung muss der ESP-10 ausgeschaltet sein und der Stecker aus der Steckdose gezogen werden, bevor die Wartung durchgeführt wird. Der ESP-10 muss über eine Steckdose in der Nähe des ESP-10 versorgt werden.

  • Seite 20: Jährliche Reinigung Und Wartung Des Esp-10 Filters

    Die Abdeckung kann maximal 25 cm geöffnet werden. Wenn Sie die Abdeckung entfernen müssen, entfernen Sie auch die Schrauben auf der rechten Seite des ESP-10. Nun kann die Abdeckung abgenommen werden. Um die Abdeckung wieder zu befestigen, setzen Sie zunächst alle Schrauben auf der rechten Seite ein und ziehen Sie dann die Abdeckung mit einem flachen Schraubendreher oder einem kleinen Inbusschlüssel über die Montageplatte nach unten.
  • Seite 21 • Allgemeine Sauberkeit des Filters, einschließlich der Technikeinheit. • Hängt die Elektrode im Inneren des ESP-10 gerade? Öffnen Sie den Deckel und nehmen Sie eine Sichtprüfung vor (Pos. 8). • Zustand der Drähte an der Elektrode? Kontrollieren Sie, dass die Drähte nicht gebrochen sind.
  • Seite 22 Überprüfen Sie, ob Stift und Nocken (Pos. 5) für das automatische Reinigungssystem fest angezogen sind. HINWEIS Abgesehen vom Austausch des Laufrads, des Kabels oder der Elektrode im Falle einer Beschädigung sind keine weiteren Reparaturen am ESP-10 vor Ort erlaubt. Bei Mängeln wenden Sie sich bitte an den Hersteller. GEFAHR Falls das Originalkabel gewechselt werden muss, verwenden Sie nur ein Kabel des gleichen Typs.

  • Seite 23: Fehlerbehebung

    • Kundendienst rufen • Schalten Sie die Stromversorgung Beim Einschalten: Grün blin- • Automatische Reinigung fehlge- aus, warten Sie, bis der ESP-10 abge- kend 15 Sek., konstant rot 5 schlagen kühlt ist, und prüfen Sie, ob der Stift Sek., konstant grün noch mit dem Nocken verbunden ist •...

  • Seite 24: Andere Probleme Und Lösungen

    Verbindung herstel- oniert aber nicht len. Die Stromversorgung des ESP- 10 ist angeschlossen, aber das • Reinigen Sie den ESP-10 ein- • Ruß kann das Laufrad blockieren. Gebläse brummt und dreht schließlich des Gebläses. sich nicht. • Warten Sie, bis die Rauchgastem- •...

  • Seite 25: Eu-Konformitätserklärung

    Dichiara con la presente che i seguenti prodotti: Niniejszym oświadcza, że następujące produkty: exodraft item no. 5113001 & 5113002 Som er omfattet af denne erklæring, er i overensstemmelse med følgende Zijn vervaardigd in overeenstemming met de voorschriften uit de hieronder...
  • Seite 28 DK: exodraft a/s NO: exodraft a/s DE: exodraft GmbH Industrivej 10 Storgaten 88 Soonwaldstraße 6 DK-5550 Langeskov NO-3060 Svelvik DE-55569 Monzingen Tel: +45 7010 2234 Tel: +47 3329 7062 Tel: +49 (0)6751 855 599-0 Fax: +45 7010 2235 info@exodraft.no Fax: +49 (0)6751 855 599-9 info@exodraft.dk...
