3.

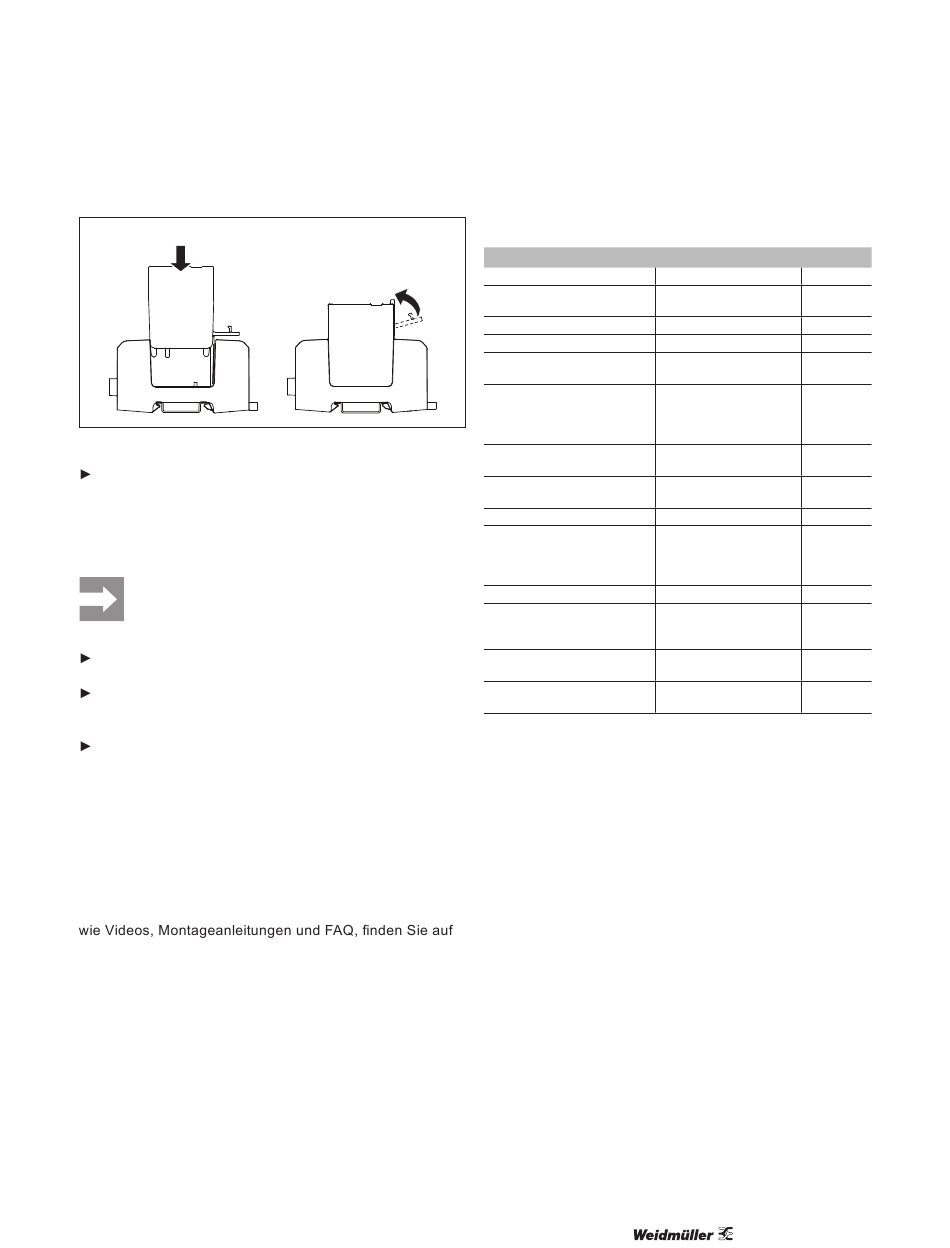

Bild 8.3 Überspannungsableiter einsetzen
Falls Sie keine weiteren Arbeiten durchführen wollen,
verschließen Sie die PV Next String Combiner Box wie-
der.
8.5 Isolationswiderstand prüfen
Die Messung des Isolationswiderstands bei ge-
steckten Überspannungsschutz-Ableitern führt
zu einer Fehlmessung.
Entfernen Sie vor der Messung die Überspannungs-
schutz-Ableiter (siehe Kapitel 8.4).
Stecken Sie die Überspannungsschutz-Ableiter nach
Abschluss der Messung wieder in ihre Sockel (siehe
Kapitel 8.4).
Falls Sie keine weiteren Arbeiten durchführen wollen,
verschließen Sie die PV Next String Combiner Box wie-
der.

8.6 Service

Wenn Sie Fragen zur PV Next String Combiner Box haben,
wenden Sie sich bitte an einen Weidmüller Ansprechpart-
ner in Ihrem Land.
Weitere Informationen zur PV Next String Combiner Box,
der Weidmüller Website.
www.weidmueller.com/pvnext
2690250000/04/10.2021
8.7 Ersatzteile und Zubehör
Produkt
4.
Montagelaschen
Sicherungseinsatz 10 mm x 38 mm
1000 V DC gPV, 12 A
PV-STICK+ VPE10 (4 – 6 mm²)
PV-STICK- VPE10 (4 – 6 mm²)
Staubschutzkappen VSSO WM4 C
(Buchse und Stift)
Dichtungsset SL SET PV next mit
4 x Mehrfachdichteinsatz 3 x 7,0 mm
8 x Blindstift Ø 7 x 28 mm
2 x Reduzierdichteinsatz 9 – 16 mm
Schneidwerkzeug
Schraubendreher 8 mm x 150 mm
Schraubendreher 4 mm x 100 mm
Schraubendreher 5,5 mm x 150 mm Funktionserdung lösen und
Schrauben
VPU PV I+II 0 1000
VPU PV I+II 0M 1000
VPU PV II 0 1000
Wartung
Verwendung Best.-Nr.
Wandmontage 0360800000
7791400462
PV-Steckverbinder 1303450000
PV-Steckverbinder 1303490000
Staubschutz für nicht verwen- 1254870000
dete PV-Steckverbinder
Verschließen von nicht ge- 2729230000
nutzten Kabeldurchführungen
Für PV-Kabel bis 22 mm 1157820000
Außendurchmesser
Deckelschrauben lösen und 9008500000
befestigen
PUSH IN-Klemmen lösen 9008340000
9008350000
befestigen, Ersatzpatrone
Überspannungsschutz ent-
riegeln
Deckelbefestigung 2690080000
Ersatzableiter für Über- 2530600000
spannungsschutz (links oder
rechts)
Ersatzableiter für Überspan- 2534300000
nungsschutz (Mitte)
Ersatzableiter für Überspan- 2530660000
nungsschutz
25
