Rohrleitung rechte Seite, rechts hinten oder rechts unten.
1) Befestigen Sie den Ablaufschlauch mit Klebeband an der Unterseite der
Kältemittelrohre.
2) Umwickeln Sie die Kältemittelrohre und den Ablaufschlauch mit Isolierband
zusammen.
3) Führen Sie den Abflussschlauch und die Kältemittelleitungen durch die
Wandöffnung, und passen Sie anschließend die Inneneinheit auf die Haken der
Halterung an, indem Sie die Markierungen
als Richtmaß verwenden.
4) Öffnen Sie die Frontblende und öffnen Sie anschließend die Wartungsabdeckung.
(Siehe Installationstipps.)
5) Führen Sie das Verbindungskabel von der Außeneinheit durch die
Durchführungsöffnung und anschließend durch die Rückseite der Inneneinheit.
Ziehen Sie sie durch die Vorderseite. Biegen Sie die Enden der Bindedrähte nach
oben, um für eine Erleichterung der Arbeit im Voraus zu sorgen. (Wann immer die
Kabelenden zwischen den Einheiten zuerst abgezogen werden, binden Sie die
Bindedrähte mit Klebeband zusammen.)
6) Drücken Sie den Unterrahmen der Inneneinheit mit beiden Händen, um es in die
Haken der Montageplatte einzuhängen. Stellen Sie sicher, dass sich die Leitungen
nicht an der Kante des Innengeräts verfangen.
Rohrleitung linke Seite, links hinten oder links unten.
Wie man den Ablaufstopfen und den Ablaufschlauch ersetzt
• Entfernungsmethode
1) Um den Kabelclip vom rechten Haken lösen und den Ablaufschlauch
entfernen zu können, muss dieser gedreht werden.
2) Entfernen Sie den Ablaufstopfen auf der linken Seite und befestigen
Sie ihn anschließend auf der rechten Seite.
3) Führen Sie den Ablaufschlauch hinein und ziehen Sie ihn durch
Drehen des Drahtbügels fest.
Sollten Sie vergessen, dies festzuziehen, können Wasserleckagen
auftreten.
1) Befestigen Sie den Ablaufschlauch mit Klebeband an der Unterseite der
Kältemittelrohre.
2) Stellen Sie sicher, dass der Ablaufschlauch anstelle eines Ablaufstopfens
mit dem Ablaufanschluss verbunden wird.
3) Gestalten Sie die Kältemittelleitung entlang der Rohrleitungsmarkierung
auf der Montageplatte.
4) Führen Sie den Abflussschlauch und die Kältemittelleitungen durch
die Wandöffnung, und passen Sie anschließend die Inneneinheit auf
die Haken der Halterung an, indem Sie die Markierungen
Oberseite der Inneneinheit als Richtmaß verwenden.
5) Ziehen Sie die Verdrahtung zwischen den Einheiten ein.
6) Schließen Sie die Rohrleitung zwischen den Einheiten an.
Ablaufschlauch
Füllen Sie dieses
Loch mit Spachtel- oder
Dichtmasse aus
der Fugenpistole.

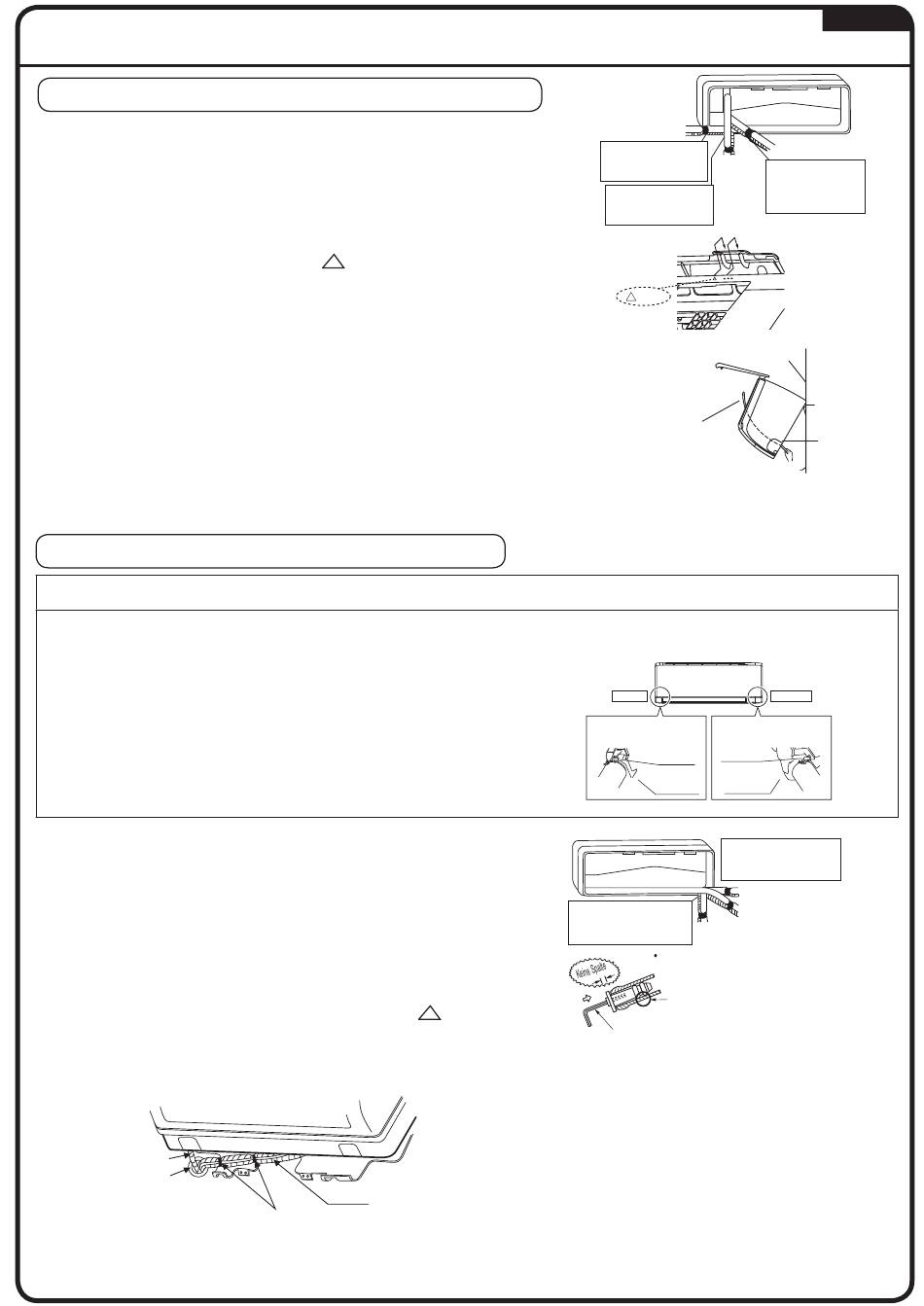

INSTALLIEREN DER INNENEINHEIT
an der Oberseite der Inneneinheit
Montageplatte
Isolierband um den gebogenen
Teil des Kältemittelrohrs wickeln.
Mit jeder Umdrehung muss
Mit Plastikband
mindestens die halbe Breite des
zusammenbinden.
Bandes überlappt werden.
Entfernen Sie hier die
Rohranschlussabdeckung für
die rechtsseitige Rohrleitung
Entfernen Sie hier die
Rohranschlussabdeckung für
die rechte untere Rohrleitung
Befestigungsposition des Ablaufschlauchs
Der Ablaufschlauch befindet sich auf der Rückseite der Einheit.
Linke Seite
Aufsatz auf der linken Seite
Entfernen Sie hier die
Rohranschlussabdeckung für
die linke untere Rohrleitung.
an der
Führen Sie einen
Sechskantschlüssel
(4mm) ein
Rechtsseitige
Rohrleitung
Rechte hintere Rohrleitung
Rechte untere
Umwickeln Sie die
Rohrleitung
Kältemittelrohre und
den Ablaufschlauch mit
Isolierband zusammen.
Montageplatte
Markierung
Haken der Inneneinheit
hier befestigen.
Beim Abisolieren
der Enden des
Verbindungskabels
im Voraus, müssen
Sie die Kabelenden
mit Isolierband
zusammenbinden.
Drahtführung
Rechte Seite
Vorderseite der Einheit
Aufsatz auf der rechten Seite
(Werkseinstellung)
Kabelclip
Kabelclip
Ablaufschlauch
Ablaufschlauch
Rückansicht der Einheit
Entfernen Sie hier die
Rohranschlussabdeckung für
die linksseitige Rohrleitung.
Linksseitige Rohrleitung
Linke hintere Rohrleitung
Linke untere Rohrleitung
Wie man den Ablaufstopfen einstellt
Tragen Sie kein Schmieröl
(Kältemaschinenöl) beim Einsetzen
auf. Eine Anwendung bewirkt eine
Abnutzung und eine Ablaufleckage
am Stopfen.
DEUTSCH
Montageplatte
Draht zwischen
den Einheiten
6
