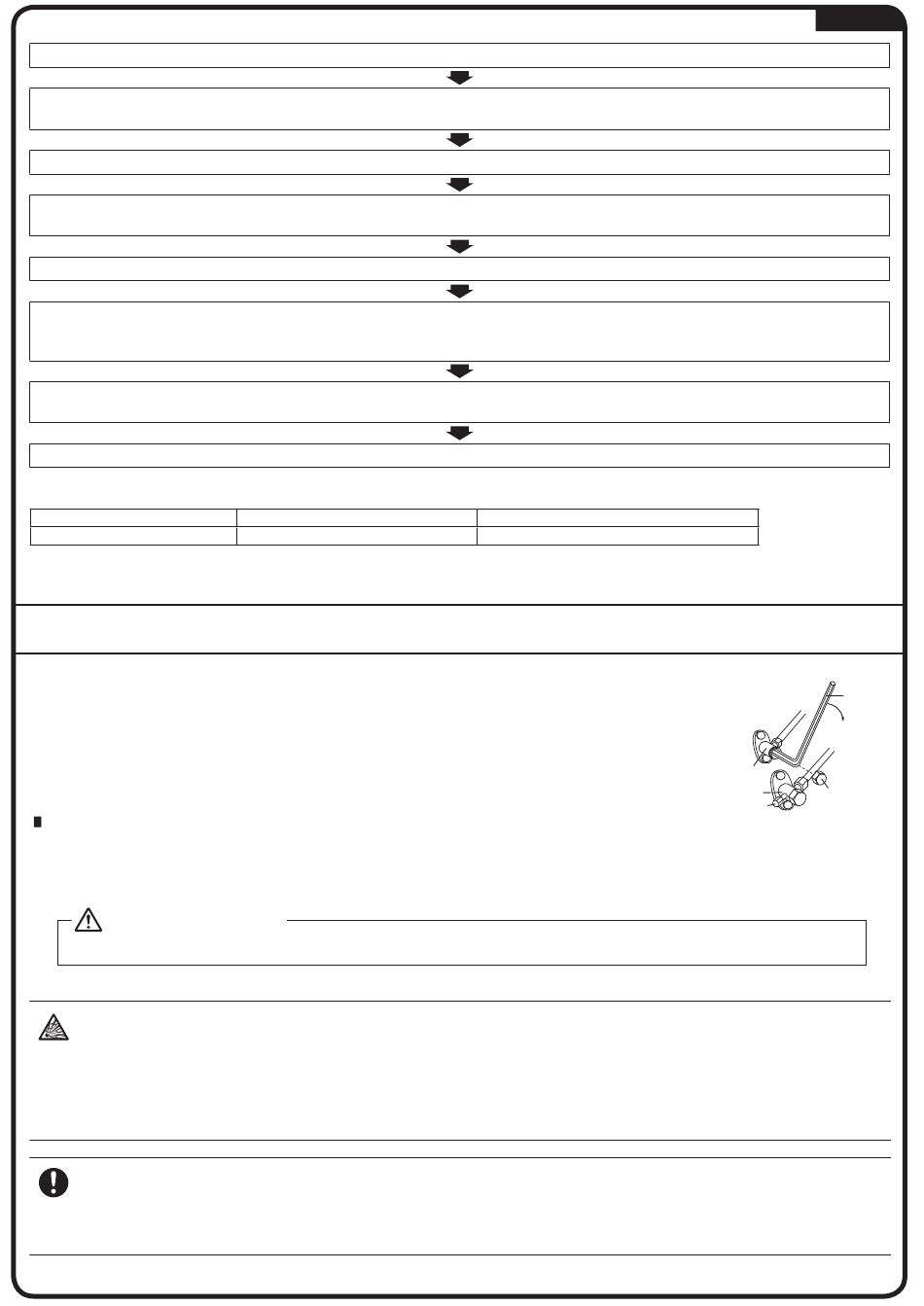

1) Verbinden Sie die Projektionsseite des Füllschlauchs (der vom Manometerverteiler kommt) mit dem Wartungsanschluss des Gasabsperrventils.

2) Das Niederdruckventil (Lo) des Manometerverteilers muss vollständig geöffnet und das Hochdruckventil (Hi) vollständig geschlossen werden.

(Das Hochdruckventil benötigt anschließend keinen Betrieb.)

3) Führen Sie einen Vakuumpumpvorgang durch und stellen Sie sicher, dass das Verbindungsmanometers - 0,1 MPa (- 760 mmHg)

4) Schließen Sie das Niederdruckventil (Lo) des Niederdruckverteilers und unterbrechen Sie den Vakuumpumpenvorgang. (Bewahren Sie diesen

Zustand einige Minuten lang, um sicherzustellen, dass der Zeiger des Verbindungsmanometers nicht zurückschwingt.)

5) Entfernen Sie die Abdeckungen sowohl vom Flüssigkeits- als auch vom Gasabsperrventil.

6) Drehen Sie die Stange des Absperrventils unter Verwendung eines Sechskantschlüssels um 90 Grad gegen den Uhrzeigersinn, um das Ventil zu öffnen.

Schließen Sie es nach 5 Sekunden und prüfen Sie, ob Gas austritt. Prüfen Sie mit Seifenwasser, ob Gas aus der Aufweitung von Innen- und Außeneinheit sowie den

Ventilstangen austritt. Nachdem die Überprüfung abgeschlossen ist, wischen Sie das gesamte Seifenwasser ab.

7) Trennen Sie den Ladeschlauch vom Wartungsanschluss des Gasabsperrventils und öffnen Sie anschließend die Absperrventile für Flüssigkeit und Gas vollständig.

(Versuchen Sie nicht, die Ventilstange über ihren Anschlag hinaus zu drehen.)

8) Ziehen Sie die Ventil- und Wartungskappen für die Flüssigkeits- und Gasabsperrventile mit einem Drehmomentschlüssel unter Verwendung der angegebenen Drehmomente an.

1. Rohrlänge im Vgl. zur Vakuumpumpenlaufzeit

Rohrlänge

Laufdauer

2. Falls der Zeiger des Verbindungsmanometers zurückschwingt, kann das Kältemittel Wasser enthalten oder es existiert eine lose Rohrverbindung.

Überprüfen Sie alle Rohrverbindungen und ziehen Sie die Muttern nach Bedarf fest. Anschließend wiederholen Sie die Schritte 2) bis 4).

Um die Umwelt zu schützen, pumpen Sie vor einem Umsetzen oder Entsorgen der Einheit das Kältemittel ab.

1) Entfernen Sie die Ventildeckel sowohl vom Flüssigkeits- als auch vom Gasabsperrventil.

2) Führen Sie einen erzwungenen Kühlbetrieb durch.

3) Schließen Sie nach fünf bis zehn Minuten das Absperrventil mit einem Sechskantschlüssel.

4) Schließen Sie nach zwei bis drei Minuten das Gasabsperrventil und beenden Sie das erzwungene

Kühlen

Erzwungener Kühlbetrieb

Verwenden des EIN/AUS-Schalters der Inneneinheit

Drücken Sie den Ein-/Ausschalter der Inneneinheit für mindestens 5 Sekunden. (Der Betrieb wird gestartet.)

• Der erzwungene Kühlbetrieb stoppt nach etwa 15 Minuten automatisch.

• Um den Vorgang zu beenden, drücken Sie den EIN-/AUS-Schalter der Inneneinheit.

VORSICHTSHINWEIS

Nach Schließen des Flüssigkeitsabsperrventils müssen Sie das Gasabsperrventil innerhalb von 3 Minuten schließen und anschließend die erzwungene Kühlung beenden.

Abpumpen

GEFAHR: GEFAHR EINER EXPLOSION

Abpumpen - Kältemittelleckage. Falls Sie das System abpumpen möchten und eine Leckage im Kältemittelkreislauf vorliegt:

• Verwenden Sie NICHT die automatische Abpumpfunktion der Einheit, mit der Sie das gesamte Kältemittel aus dem

System in die Außeneinheit auffangen können. Mögliche Folge: Selbstentzündung und Explosion des Kompressors

aufgrund von Luft, die in den laufenden Kompressor gelangt.

• Verwenden Sie ein separates Rückgewinnungssystem, damit der Kompressor der Einheit NICHT betrieben werden muss.

HINWEIS

Schalten Sie während des Abpumpbetriebs den Kompressor aus, bevor Sie die Kältemittelleitungen entfernen. Sollte

der Kompressor noch laufen und das Absperrventil während des Abpumpens geöffnet sein, wird Luft in das System gesaugt. Ein Ausfall

des Kompressors oder eine Beschädigung des Systems kann aufgrund eines abnormalen Drucks im Kühlmittelkreislauf auftreten.

Bis zu 15 Meter
