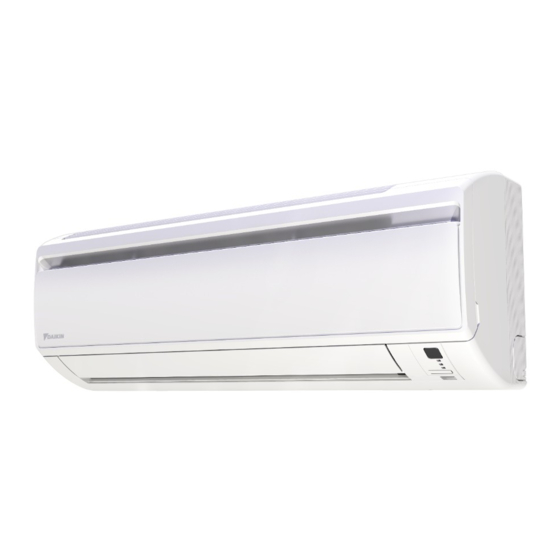

- Seite 1 INSTALLATIONS- ANLEITUNG R410A Split Series Modelle FTXL25J2V1B FTXL35J2V1B ATXL25J2V1B ATXL35J2V1B...
- Seite 2 3P363628-4C...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG ..Eine Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen. VORSICHT..Eine Missachtung dieser Anweisungen kann zu Sachbeschädigung oder Körperverletzungen führen, die je nach den Umständen ernsthaft sein können. -
Seite 4: Auswählen Eines Anbringungsortes
VORSICHT • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Installieren Sie die Ablaufleitungen nach den Anweisungen in dieser Installationsanleitung, um einwandfreies Ablaufen zu gewährleisten, und isolieren Sie die Leitungen, um Kondensation zu verhüten. -
Seite 5: Tipps Zur Installation
Tipps zur Installation Entfernen und Installieren der Frontblende. • Verfahren zum Entfernen 1) Stecken Sie Ihre Finger in die Vertiefungen am Hauptgerät (jeweils eine an der linken bzw. rechten Seite) und öffnen Sie die Frontblende Vertiefungen am Hauptgerät bis zum Anschlag. 2) Öffnen Sie die Frontblende weiter, während Sie diese nach rechts schieben und zu sich ziehen, um den links befindlichen Drehschaft der Frontblende zu entriegeln. -
Seite 6: Zeichnung Für Die Installation Des Innengeräts
Zeichnung für die Installation des Innengeräts Anbringen des Innengeräts. Montage- Klauen des unteren Rahmens in die platte Montageplatte einhaken. Falls die Klauen schwer zu lösen sind, entfernen Sie das Frontgitter. Clip Entfernen des Innengeräts. Montageplatte Drücken Sie den markierten Bereich (am unteren Teil des Frontgitters) Unterer hoch, um die Klauen zu lösen. -
Seite 7: Installation Des Innengeräts
Installation des Innengeräts Installieren der Montageplatte. • Die Montageplatte muss an einer Wand installiert werden, die das Gewicht des Innengeräts tragen kann. 1) Befestigen Sie die Montageplatte temporär an der Wand, stellen Sie sicher, dass die Blende waagrecht ist und markieren Sie die Bohrlöcher an der Wand. -
Seite 8: Installieren Des Innengeräts
Installation des Innengeräts Bohren eines Wandlochs und Installieren eines durch die Wand führenden Rohrs. • Verwenden Sie bei Wänden, die einen Metallrahmen oder Metalltafeln Innenseite Außen enthalten, ein Wandrohr und eine Wandabdeckung in der Wanddurchführung, Wanddurchführung um Wärmebildung, Stromschlag oder Brand zu vermeiden. Dichtungsmasse für Rohr (bauseitig) •... - Seite 9 Installation des Innengeräts 3-1. Rohranschluss rechts, hinten rechts oder unten rechts. 1) Befestigen Sie den Ablaufschlauch mit Klebeband an der Unterseite der Kältemittelleitungen. Rohranschluss rechts 2) Umwickeln Sie die Kältemittelleitungen und den Ablaufschlauch Rohranschlussabdeckung Rohranschluss rechts hier entfernen für Rohr- hinten mit Isolierband, um sie miteinander zu verbinden.
- Seite 10 Installation des Innengeräts 3-2. Rohranschluss links, hinten links oder unten links. Austauschen des Ablaufstutzens und des Ablaufschlauchs. • Austausch an der linken Seite Anbringungsort des Ablaufschlauchs 1) Entfernen Sie die Isolations- * Der Ablaufschlauch befindet sich an der Geräterückseite. Befestigungsschraube an der rechten Seite, um den Ablaufschlauch zu entfernen.
- Seite 11 Installation des Innengeräts Elektroschaltplan Einheitliche Legende für Elektroschaltpläne Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden mit arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode. SCHUTZSCHALTER SCHUTZLEITER VERBINDUNG...
- Seite 12 Installation des Innengeräts Verkabelung. 1) Isolieren Sie die Kabelenden ab (15 mm). 2) Schließen Sie die farbigen Kabel an die richtigen Anschlussnummern an den Klemmenleisten am Innen- und Außengerät an und schrauben Sie die Drähte an den entsprechenden Klemmen fest. 3) Schließen Sie die Erdungsdrähte an den entsprechenden Klemmen an.
- Seite 13 Installation des Innengeräts 5-5. Bereiten Sie das Zubehör vor (nicht mit inbegriffen) [Abbildung 2]. 1) Entfernen Sie die Abdeckung vom Zubehör (nicht mit inbegriffen). 2) Stecken Sie das Verbindungskabel in den Steckverbinder "S21" (weiß) des Zubehörs (nicht mit inbegriffen) ein. 3) Führen Sie alle Verbindungskabel durch die Kabeldurchführungen im Zubehör und installieren Sie anschließend die Zubehörabdeckung wieder an ihrer ursprünglichen Position.
-
Seite 14: Verlegen Der Kältemittelleitungen
Installation des Innengeräts Entwässerungsrohr. Ablaufschlauch mit etwas Neigung nach unten verlegen. 1) Schließen Sie den Ablaufschlauch wie rechts beschrieben an. Keine Bögen zulässig. Schlauchende nicht im Wasser enden lassen. 2) Entfernen Sie die Luftfilter und gießen Sie etwas Wasser in die Ablaufwanne, um zu überprüfen, ob das Wasser einwandfrei abläuft. - Seite 15 Verlegen der Kältemittelleitungen Kältemittelleitungen. VORSICHT • Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung zu vermeiden.) • Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden Sie für das Kältemittel R410A geeignetes Kältemittelöl.) •...
-
Seite 16: Testbetrieb Mittels Fernbedienung
Testbetrieb Testbetrieb. 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur. - Seite 20 3P377527-2D 2017.02...
