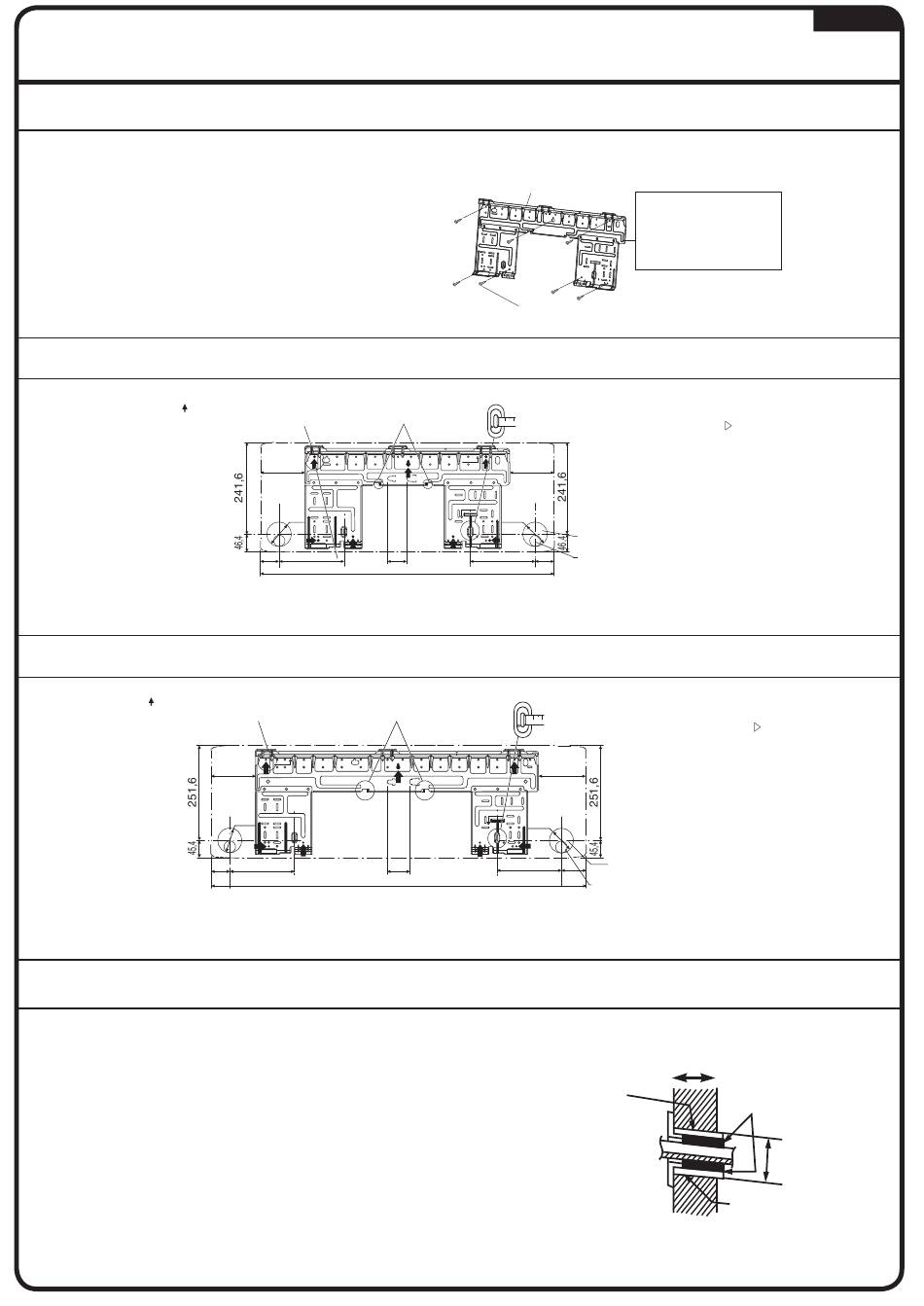

LEITFADEN FÜR DIE INNENINSTALLATION
• Die Installation der Montageplatte muss an einer Wand
erfolgen, die das Gewicht der Inneneinheit tragen kann.
1) Befestigen Sie die Montageplatte vorübergehend
an der Wand, stellen Sie sicher, dass sich die Platte
vollständig in einer waagerechten Position befindet,
und markieren Sie die entsprechenden Bohrpunkte an
der Wand.
2) Befestigen Sie die Montageplatte mit Schrauben an
der Wand.
INNENEINHEIT ATXC20/25/35/50
Empfohlene Montageplatten-
Haltepunkte (insgesamt 7 Punkte)
INNENEINHEIT ATXC60/71
Empfohlene Montageplatten-
Haltepunkte (insgesamt 7 Punkte)
EIN WANDLOCH BOHREN UND EIN IN DIE WAND EINGEBETTETES ROHR INSTALLIEREN
• Achten Sie bei Wänden mit Metallrahmen oder Metallplatten darauf, ein in die Wand eingebettetes Rohr und eine
Wandabdeckung in der Durchführungsöffnung zu verwenden, um mögliche Hitze, elektrischen Schlag oder Feuer zu vermeiden.
• Achten Sie darauf, die Spalten rund um die Rohre mit Dichtungsmaterial
abzudichten, um ein Auslaufen von Wasser zu verhindern.
1) Bohren Sie ein Durchgangsloch von 65 mm in die Wand, welches eine
Neigung nach unten ausweisen muss.
2) Führen Sie ein Wandrohr in das Loch ein.
3) Befestigen Sie eine Wandabdeckung über das Loch.
4) Nach dem Komplettieren der Kältemittelleitungen, der Verkabelung und der
Abflussrohrleitungen müssen Sie den Rohrlochspalt mit Spachtelmasse
abdichten.
MONTAGEPLATTE INSTALLIEREN
Platzieren Sie einen Nivellierer
über diesen Laschen.
117
Ø 65
49,5
170
Platzieren Sie einen Nivellierer
über diesen Laschen.
117
Ø 65
49,5
170
Empfohlene Befestigungspunkte und Abmessungen der Montageplatte
Montageplatte
Befestigungsschraube der
Montageplatte
Verwenden Sie wie dargestellt ein Maßband.
Positionieren Sie das Ende des Maßbandes bei
116,5
Ø 65
50
170
49,5
770
Verwenden Sie wie dargestellt ein Maßband.
Positionieren Sie das Ende des Maßbandes bei
126,5
Ø 65
170
60
990
eingebettetes Rohr
(Feldversorgung)
Die Installation der
Montageplatte muss an
einer Wand erfolgen,
die das Gewicht der
Inneneinheit tragen kann.
Loch durch die
Wand Ø 65mm
Position des Ablaufschlauchs
Einheit : mm
Alle Abmessungen in mm
Loch durch die
65,5
Wand Ø 65mm
Position des Ablaufschlauchs
Einheit : mm
Alle Abmessungen in mm
Innen
Außen
In die Wand
Abdichten (Kitt)
(Feldversorgung)
Wandlochabdeckung
(Feldversorgung)
In die Wand
eingebettetes Rohr
(Feldversorgung)
DEUTSCH
Ø 65
5
