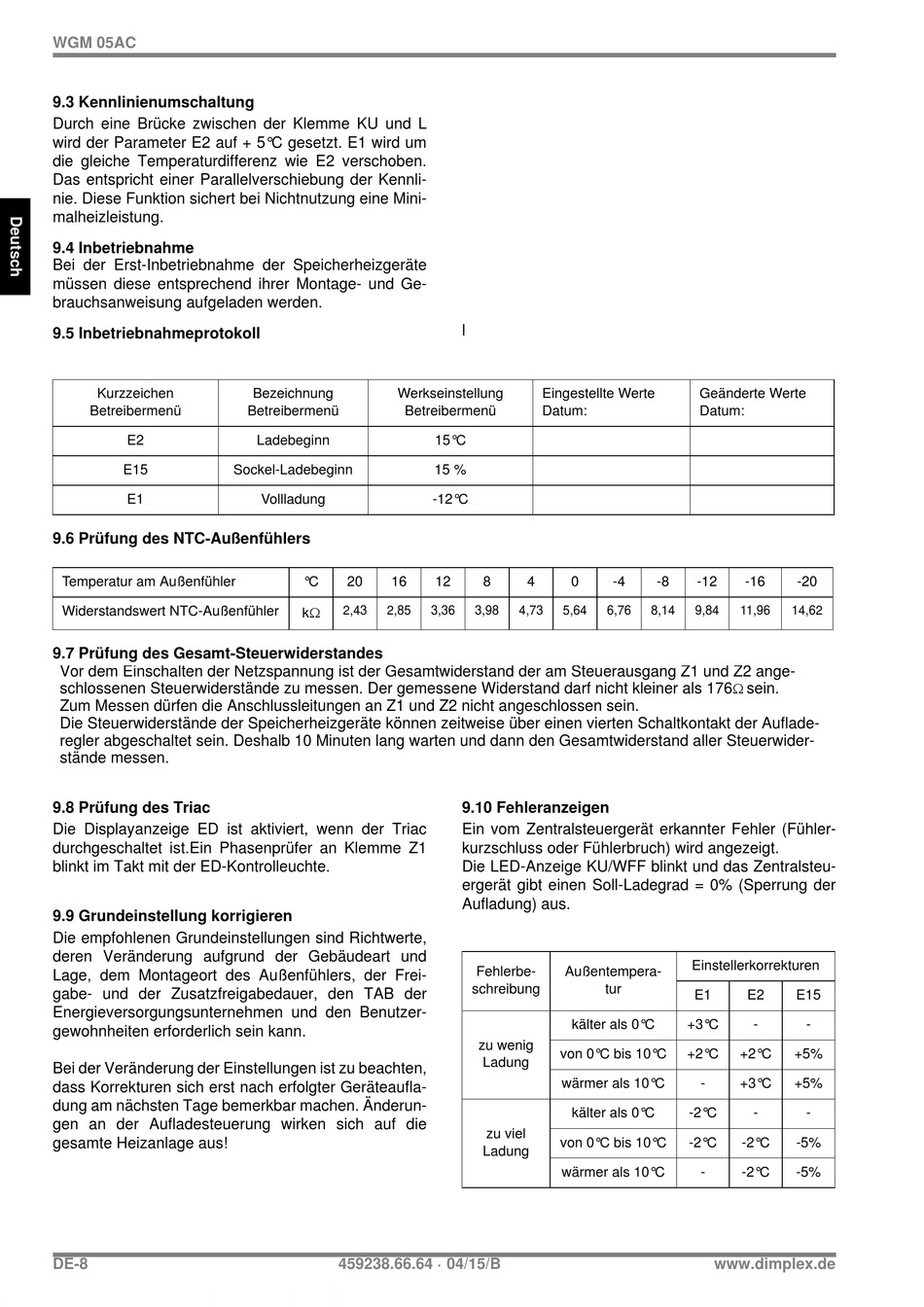

WGM 05AC
9.3 Kennlinienumschaltung
Durch eine Brücke zwischen der Klemme KU und L
wird der Parameter E2 auf + 5°C gesetzt. E1 wird um
die gleiche Temperaturdifferenz wie E2 verschoben.
Das entspricht einer Parallelverschiebung der Kennli-
nie. Diese Funktion sichert bei Nichtnutzung eine Mini-
malheizleistung.
9.4 Inbetriebnahme
Bei der Erst-Inbetriebnahme der Speicherheizgeräte
müssen diese entsprechend ihrer Montage- und Ge-
brauchsanweisung aufgeladen werden.
9.5 Inbetriebnahmeprotokoll
Kurzzeichen
Betreibermenü
E2
E15
E1
9.6 Prüfung des NTC-Außenfühlers
Temperatur am Außenfühler
Widerstandswert NTC-Außenfühler
9.7 Prüfung des Gesamt-Steuerwiderstandes
Vor dem Einschalten der Netzspannung ist der Gesamtwiderstand der am Steuerausgang Z1 und Z2 ange-
schlossenen Steuerwiderstände zu messen. Der gemessene Widerstand darf nicht kleiner als 176
Zum Messen dürfen die Anschlussleitungen an Z1 und Z2 nicht angeschlossen sein.
Die Steuerwiderstände der Speicherheizgeräte können zeitweise über einen vierten Schaltkontakt der Auflade-
regler abgeschaltet sein. Deshalb 10 Minuten lang warten und dann den Gesamtwiderstand aller Steuerwider-
stände messen.
9.8 Prüfung des Triac
Die Displayanzeige ED ist aktiviert, wenn der Triac
durchgeschaltet ist.Ein Phasenprüfer an Klemme Z1
blinkt im Takt mit der ED-Kontrolleuchte.
9.9 Grundeinstellung korrigieren
Die empfohlenen Grundeinstellungen sind Richtwerte,
deren Veränderung aufgrund der Gebäudeart und
Lage, dem Montageort des Außenfühlers, der Frei-
gabe- und der Zusatzfreigabedauer, den TAB der
Energieversorgungsunternehmen und den Benutzer-
gewohnheiten erforderlich sein kann.
Bei der Veränderung der Einstellungen ist zu beachten,
dass Korrekturen sich erst nach erfolgter Geräteaufla-
dung am nächsten Tage bemerkbar machen. Änderun-
gen an der Aufladesteuerung wirken sich auf die
gesamte Heizanlage aus!
DE-8
Bezeichnung
Werkseinstellung
Betreibermenü
Betreibermenü
Ladebeginn
Sockel-Ladebeginn
Vollladung
°C
20
16
2,43
2,85
k
459238.66.64 · 04/15/B
l
Eingestellte Werte
Datum:
15°C
15 %
-12°C
12
8
4
0
3,36
3,98
4,73
5,64
9.10 Fehleranzeigen
Ein vom Zentralsteuergerät erkannter Fehler (Fühler-
kurzschluss oder Fühlerbruch) wird angezeigt.
Die LED-Anzeige KU/WFF blinkt und das Zentralsteu-
ergerät gibt einen Soll-Ladegrad = 0% (Sperrung der
Aufladung) aus.
Fehlerbe-
Außentempera-
schreibung
tur
kälter als 0°C
zu wenig
von 0°C bis 10°C
Ladung
wärmer als 10°C
kälter als 0°C
zu viel
von 0°C bis 10°C
Ladung
wärmer als 10°C
Geänderte Werte
Datum:
-4
-8
-12
-16
6,76
8,14
9,84
11,96
sein.
Einstellerkorrekturen
E1
E2
+3°C
-
+2°C
+2°C
-
+3°C
-2°C
-
-2°C
-2°C
-
-2°C
www.dimplex.de
-20
14,62
E15
-
+5%
+5%
-
-5%
-5%
