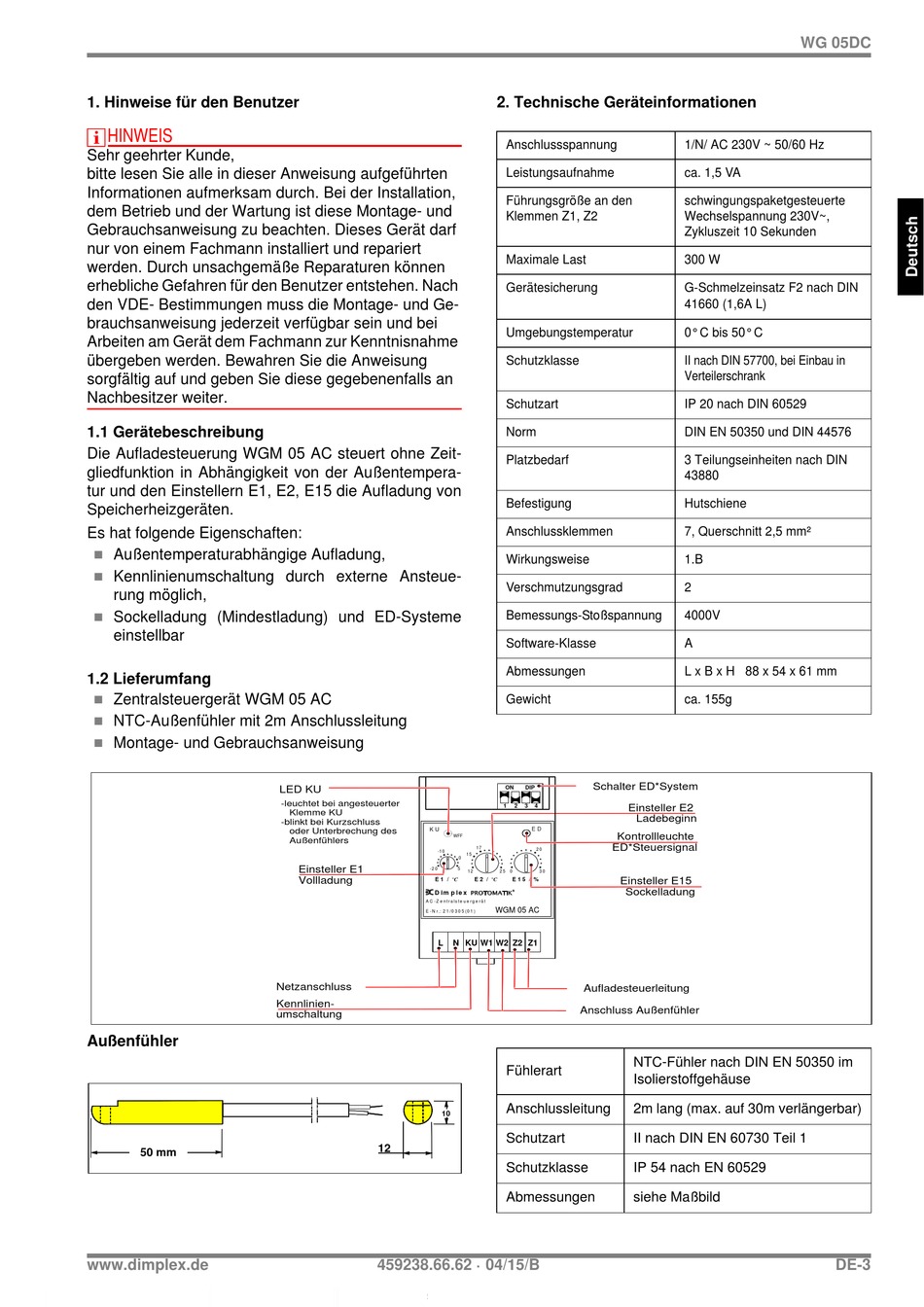

1. Hinweise für den Benutzer
HINWEIS
Sehr geehrter Kunde,
bitte lesen Sie alle in dieser Anweisung aufgeführten
Informationen aufmerksam durch. Bei der Installation,
dem Betrieb und der Wartung ist diese Montage- und
Gebrauchsanweisung zu beachten. Dieses Gerät darf
nur von einem Fachmann installiert und repariert
werden. Durch unsachgemäße Reparaturen können
erhebliche Gefahren für den Benutzer entstehen. Nach
den VDE- Bestimmungen muss die Montage- und Ge-
brauchsanweisung jederzeit verfügbar sein und bei
Arbeiten am Gerät dem Fachmann zur Kenntnisnahme
übergeben werden. Bewahren Sie die Anweisung
sorgfältig auf und geben Sie diese gegebenenfalls an
Nachbesitzer weiter.
1.1 Gerätebeschreibung
Die Aufladesteuerung WGM 05 AC steuert ohne Zeit-
gliedfunktion in Abhängigkeit von der Außentempera-
tur und den Einstellern E1, E2, E15 die Aufladung von
Speicherheizgeräten.
Es hat folgende Eigenschaften:
Außentemperaturabhängige Aufladung,
Kennlinienumschaltung durch externe Ansteue-
rung möglich,
Sockelladung (Mindestladung) und ED-Systeme
einstellbar
1.2 Lieferumfang
Zentralsteuergerät WGM 05 AC
NTC-Außenfühler mit 2m Anschlussleitung
Montage- und Gebrauchsanweisung
Außenfühler
50 mm
www.dimplex.de
LED KU
-leuchtet bei angesteuerter
Klemme KU
-blinkt bei Kurzschluss
K U
oder Unterbrechung des
Außenfühlers
-1 0
Einsteller E1
- 2 0
Vollladung
E 1 / °C
D im p le x
A C - Z e n t r a ls t e u e r g e r ä t
E - N r .: 2 1 / 0 3 0 5 ( 0 1 )
L
Netzanschluss
Kennlinien-
umschaltung
10
12
459238.66.62 · 04/15/B
2. Technische Geräteinformationen
Anschlussspannung
Leistungsaufnahme
Führungsgröße an den
Klemmen Z1, Z2
Maximale Last
Gerätesicherung
Umgebungstemperatur
Schutzklasse
Schutzart
Norm
Platzbedarf
Befestigung
Anschlussklemmen
Wirkungsweise
Verschmutzungsgrad
Bemessungs-Stoßspannung
Software-Klasse
Abmessungen
Gewicht
Schalter ED*System
ON
DIP
1
2
3
4
E D
Kontrollleuchte
WFF
ED*Steuersignal
1 7
2 0
1 5
0
5
1 2
2 5
0
3 0
E 2 / °C
E 1 5 / %
Einsteller E15
Sockelladung
WGM 05 AC
N
KU
W1
W2
Z2
Z1
Aufladesteuerleitung
Anschluss Außenfühler
Fühlerart
Anschlussleitung
Schutzart
Schutzklasse
Abmessungen
WG 05DC
1/N/ AC 230V ~ 50/60 Hz
ca. 1,5 VA
schwingungspaketgesteuerte
Wechselspannung 230V~,
Zykluszeit 10 Sekunden
300 W
G-Schmelzeinsatz F2 nach DIN
41660 (1,6A L)
0° C bis 50° C
II nach DIN 57700, bei Einbau in
Verteilerschrank
IP 20 nach DIN 60529
DIN EN 50350 und DIN 44576
3 Teilungseinheiten nach DIN
43880
Hutschiene
7, Querschnitt 2,5 mm²
1.B
2
4000V
A
L x B x H 88 x 54 x 61 mm
ca. 155g
Einsteller E2
Ladebeginn
NTC-Fühler nach DIN EN 50350 im
Isolierstoffgehäuse
2m lang (max. auf 30m verlängerbar)
II nach DIN EN 60730 Teil 1
IP 54 nach EN 60529
siehe Maßbild
DE-3
