ID5 FB
Gipswand-/Paneel-Montage-Kit für eine Sprechstelle der Indoor Serie.

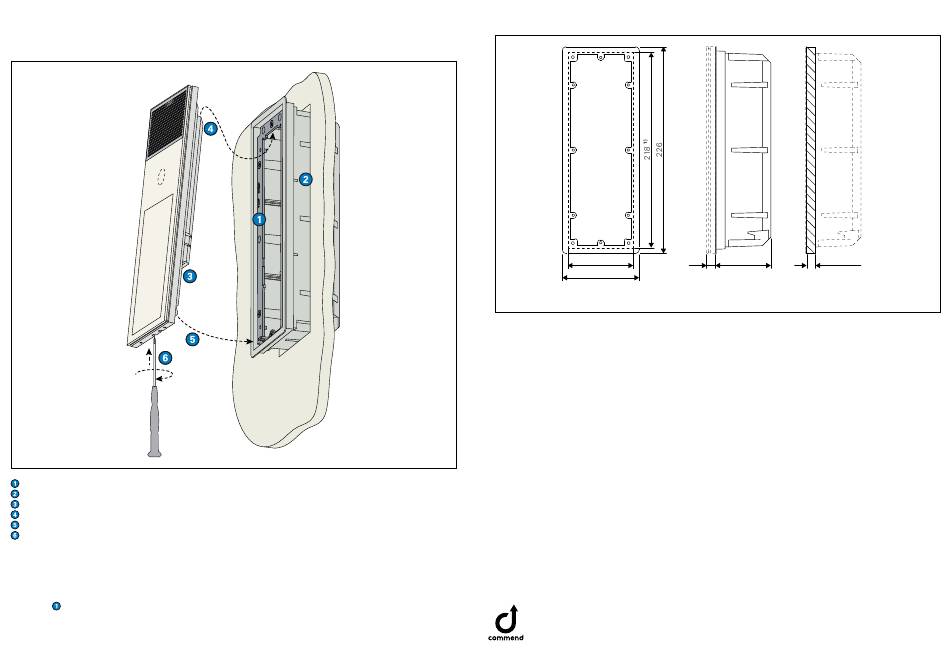

Montage
Prüfen, ob die Pfeile am Montagerahmen nach oben zeigen.
Die Montagedose mithilfe der beiliegenden Bohrschablone an der Wand montieren.
Die benötigten Kabel anschließen (Ethernet- und ggf. USB-Kabel).
Die Sprechstelle oben am Montagerahmen einsetzen.
Das unteren Ende der Sprechstelle an die Montagedose drücken.
Mittels Tx08-Schraubendreher (im Lieferumfang der ID5 TD enthalten) die Arretierschraube gegen
den Uhrzeigersinn bis zum Anschlag herausdrehen. Prüfen, ob das untere Ende der Sprechstelle
am Montagerahmen arretiert ist.
HINWEIS: Montage an Ziegelwänden
Für die Montage an Ziegelwänden wird zusätzlich die Unterputzdose ID5 FBS benötigt (nicht im
Lieferumfang enthalten). In diesem Fall erst die Unterputzdose ID5 FBS an die Wand montieren und
dann mit
fortfahren.
Abmessungen
Maße in mm, kein Maßstab!
75
1)
84
1)
Ausschnitt für Wandmontage
Empfohlene Montagehöhe und Position
• Montieren Sie die obere Kante der Sprechstelle ca. 1.650 mm über der fertigen Fußbodenoberfläche.
Passen Sie die Montagehöhe ggf. an die jeweiligen Erfordernisse an.
• Für eine barrierefreie Erreichbarkeit sollten Bedienelemente mit genügend Abstand von Gebäude-
ecken und -kanten montiert werden.
• Beachten Sie beim Montieren der Sprechstelle den Kamerawinkel im Sinne der Barrierefreiheit,
sodass Rollstuhlfahrer und Kinder von der Kamera erkannt werden können:
100° (vertikal) x 125° (horizontal)
Lieferumfang
• Montagedose E22 (inkl. Montagerahmen und 8 Tx10-Senkkopf-Schrauben)
• Bohrschablone/Putzdeckel
• Beipackzettel
Montagehinweise
• Dieses Kit darf nur von ausgebildetem Fachpersonal installiert werden.
• Verwenden Sie für die Installation nur die dafür vorgesehenen Werkzeuge.
• Montieren Sie dieses Kit nicht auf instabilen Wänden oder auf Ober flächen, die das Gewicht des
Geräts nicht tragen können.
• Schützen Sie die Montagedose beim Verputzen, indem Sie den beiliegenden Putzdeckel verwenden.
• Es darf kein Wasser in die Montage dose eindringen. Sorgen Sie deshalb ggf. für eine bauliche
Abdichtung der Montagedose.
• Es wird empfohlen, innerhalb einer Unterputzdose die optionale CAT-Crimp-Buchse C-RJ45-MONT
an das offene Ende des CAT-Kabels zu montieren.
Hinweis des Herstellers
Technische Spezifikationen sind im entsprechenden Datenblatt zu finden.
Die aktuellste Software und Dokumentation finden Sie unter: www.commend.com
Bewahren Sie diese Beschreibung sorgfältig auf.
Type: D-BZ-ID5-FB, Version: 1.2/0220
Commend International GmbH, Saalachstraße 51, A-5020 Salzburg – www.commend.com
11
61
5 bis 40
2)
3)
2)
ID5 TD
3)
Wandstärke
