2.6.2 Anschluss an Gleichstrom
2.
3.
4.
5.
6.
18
Führen Sie die Reihenklemme(n) in das Gerät ein und ziehen Sie beide
Schrauben fest. An jedem Port muss eine Leistungsklemme angebracht werden,
auch wenn nur eine externe Stromversorgung angeschlossen wird.

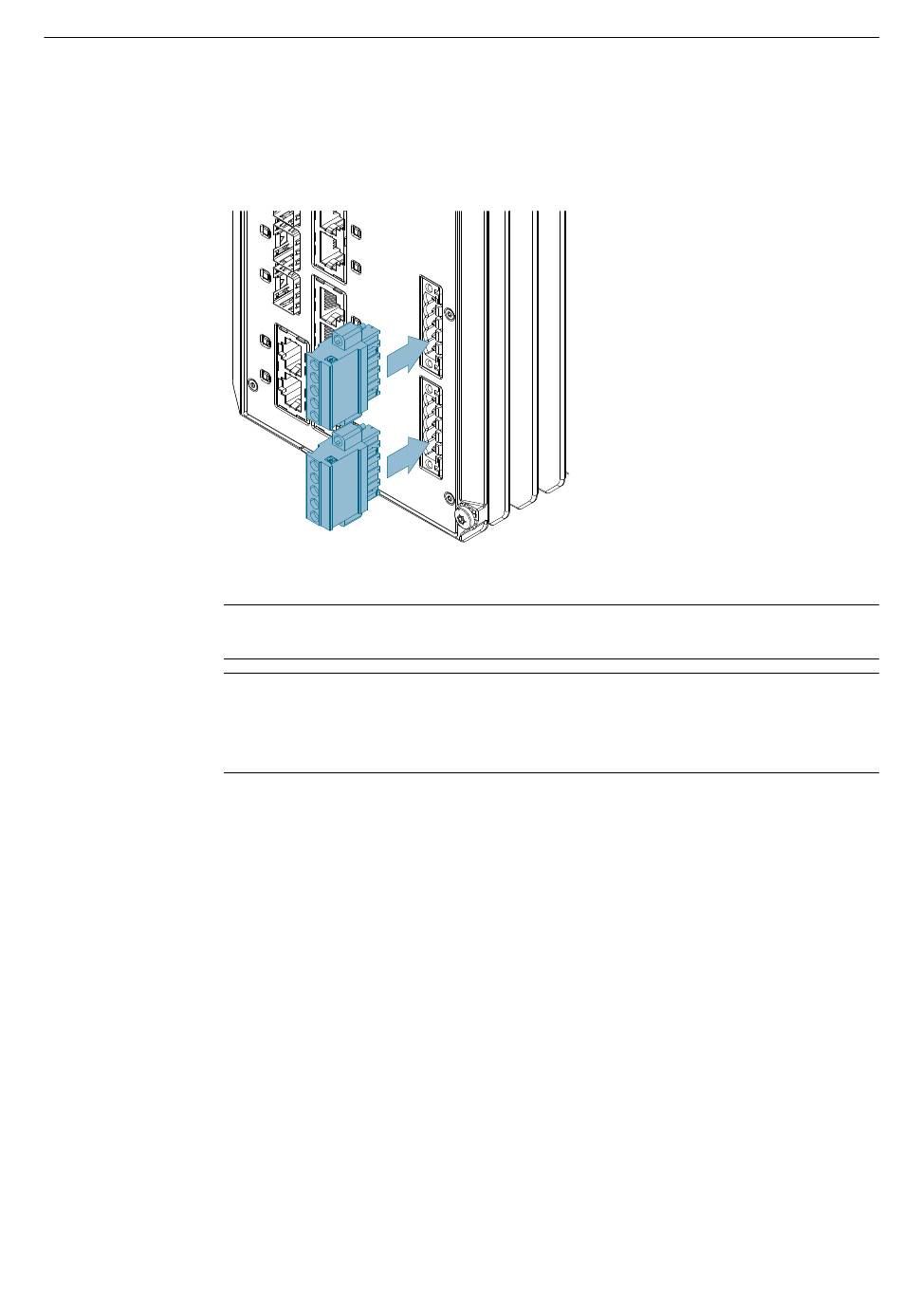

Abbildung 2.9
Montieren der Leistungsklemmenleisten
Hinweis
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
Hinweis
Die Plusklemmen (+) sind alle identisch, ebenso wie die Minusklemmen (-). Die
Kabel aus einer externen Stromversorgung können an jede passende Klemme
einer Klemmenleiste angeschlossen werden.
Verbinden Sie den Plusleiter der Spannungsquelle mit einer der Plusklemmen (+)
an der Klemmenleiste.
Verbinden Sie den Minusleiter der Spannungsquelle mit einer der
Minusklemmen (-) an der Klemmenleiste.
Verbinden Sie den Erdungsleiter mit der Masse-/Erdungsklemme an der
Klemmenleiste.
Ist die externe Stromversorgung mit zwei Plus- und Minuseingängen
ausgestattet, schließen Sie die zusätzlichen Plus- und Minuskabel an den
verbleibenden Plus- (+) und Minusklemmen (-) an der Klemmenleiste an.
RUGGEDCOM RST916P
Montagehandbuch, 04/2022, C79000-G8900-1489-02
