6.3.4
Verbindung des Rauchgasrohrs
Das Gerät kann mit Stahlrohren, doppelwandigen isolierten Edelstahlkanälen und
flexiblen Edelstahlkanälen installiert werden.
Wird das Gerät an einem nicht ausgekleideten, gemauerten Abzug mit großem
Durchmesser installiert, ziehen Sie die Verwendung eines Abzugsauskleidesystems in
Betracht, um die Leistung des Geräts zu verbessern.
1.
2.
3.
4.
5.
6.
6.3.5
Verbindung des Konvektionssatzes (optional)
1.
2.
3.
Unilux-7 80
Vorsicht:
•
Im Betrieb des Geräts wird die Außenseite des Abzugssystems heiß.
Siehe Installationsanweisungen des Abzugssystems für sichere
Installation. Beachten Sie diese Anweisungen bezüglich sicherer Abstände
von brennbarem Material.
Verbinden Sie den Abzug mit dem Rauchgasanschluss am Gerät. Bei Bedarf
verwenden Sie einen Stahlabzugsadapter.
Wird ein flexibler Edelstahlkanal verwendet, suchen Sie den Abzugsanschluss mit 2
Klemmen.
Wenn der Abzug an einen vorhandenen (gemauerten) Kamin angeschlossen wird,
stellen Sie sicher, dass Sie einen Kaminadapter mit den richtigen Abmessungen
verwenden
Stellen Sie sicher, dass alle mechanische Anschlüsse des Abzugssystems korrekt
verwendet werden.
Stellen Sie sicher, dass das gesamte Abzugssystem gasdicht ist.
Isolieren Sie unisolierte Rohre mit Keramikisolierwolle. Siehe
Materialanforderungen.
Hinweis: Wenn das Modell Unilux-7 80 einen 45-Grad-Abzugsanschluss hat,
ist der optionale Konvektionssatz nicht für dieses Gerät verfügbar.

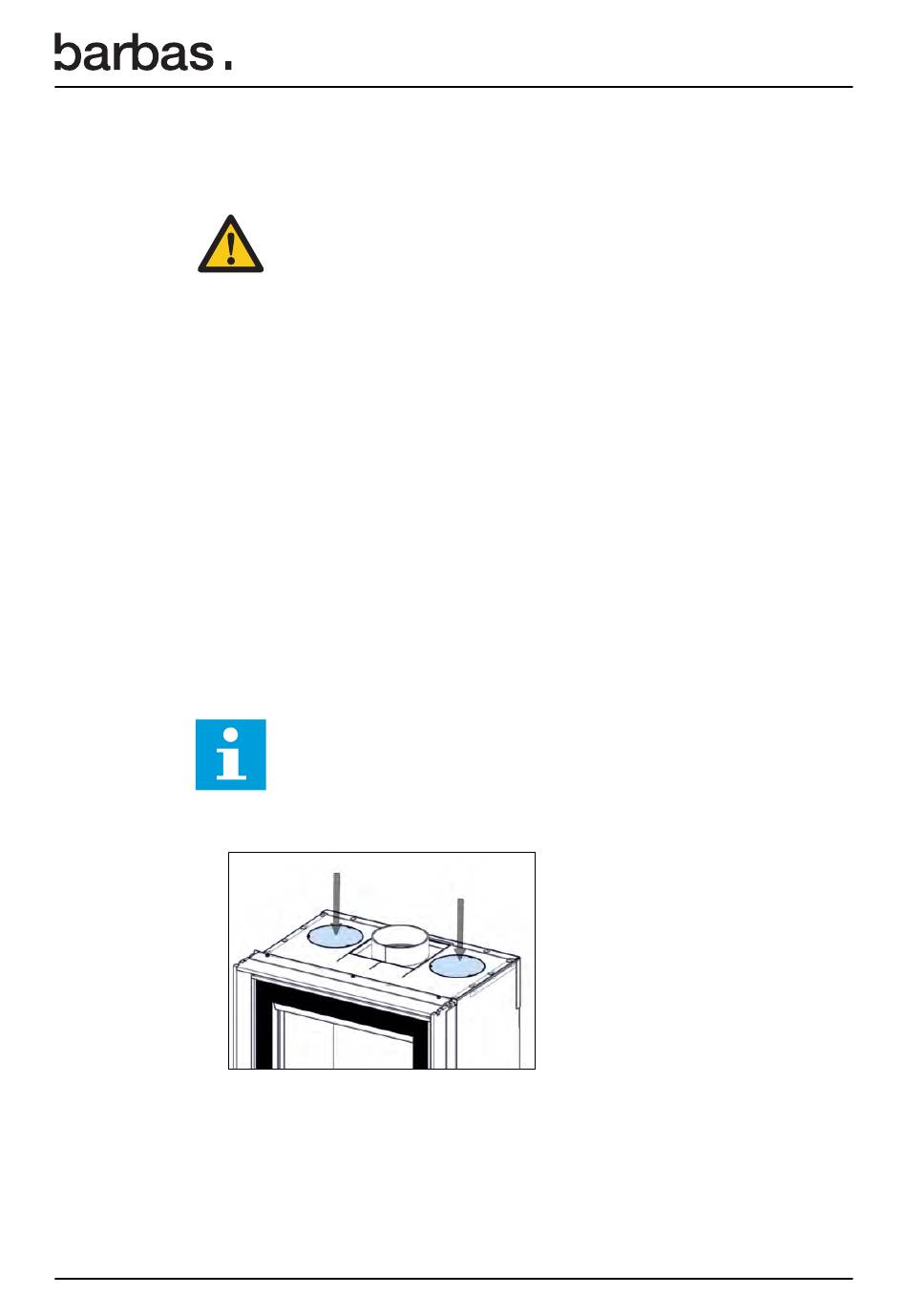

Entfernen Sie die Ausbruchplatten in den Konvektionsluftauslassöffnungen mit einem
Hammer.
Bringen Sie die Kragringe in den offenen Konvektionsluftauslassöffnung an.
Biegen Sie die 3 Lippen der einzelnen Kragringe nach außen, um den Kragring an
der Auslassöffnung zu befestigen.
Installation
5.1
für
29
