Abstände
1
2

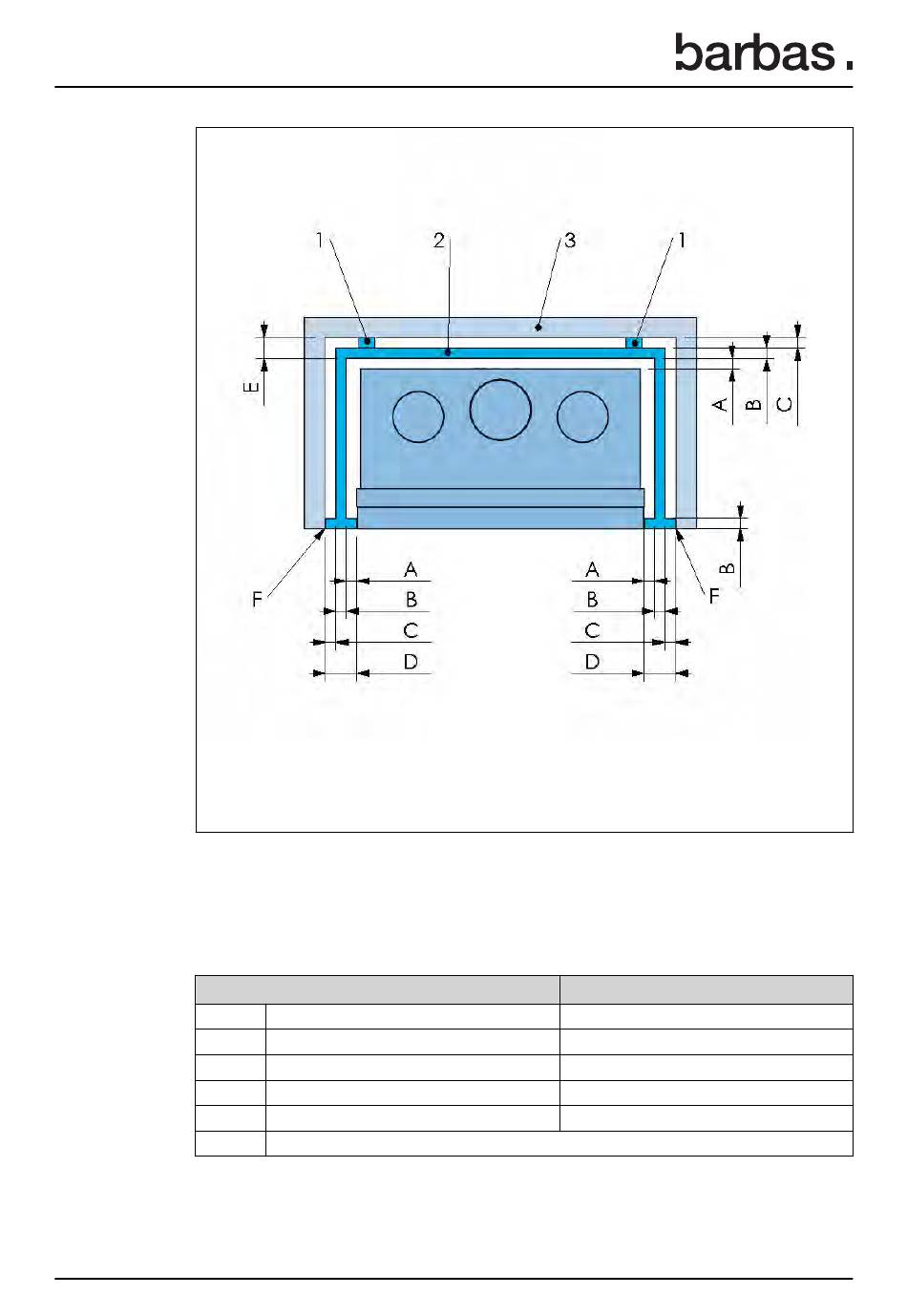

Abbildung 9. Abstände zu nicht brennbarer Wand – Draufsicht
Tabelle 5: Mindestabmessungen zwischen Gerät und nicht brennbaren Wänden
Punkt
A
B
C
D
E
F
18
Nicht brennbarer Abstandhalter
Feuerfeste Isolierplatte
Luftabstand
Dicke der Platte
Luftabstand / Abstandhalter
A+B+C
B+C
Mindestens 3 mm Abstand zwischen Gerät und umgebender Konstruktion
3 Nicht brennbare Wand
Abmessung
20 mm
25 mm
20 mm
65 mm
45 mm
