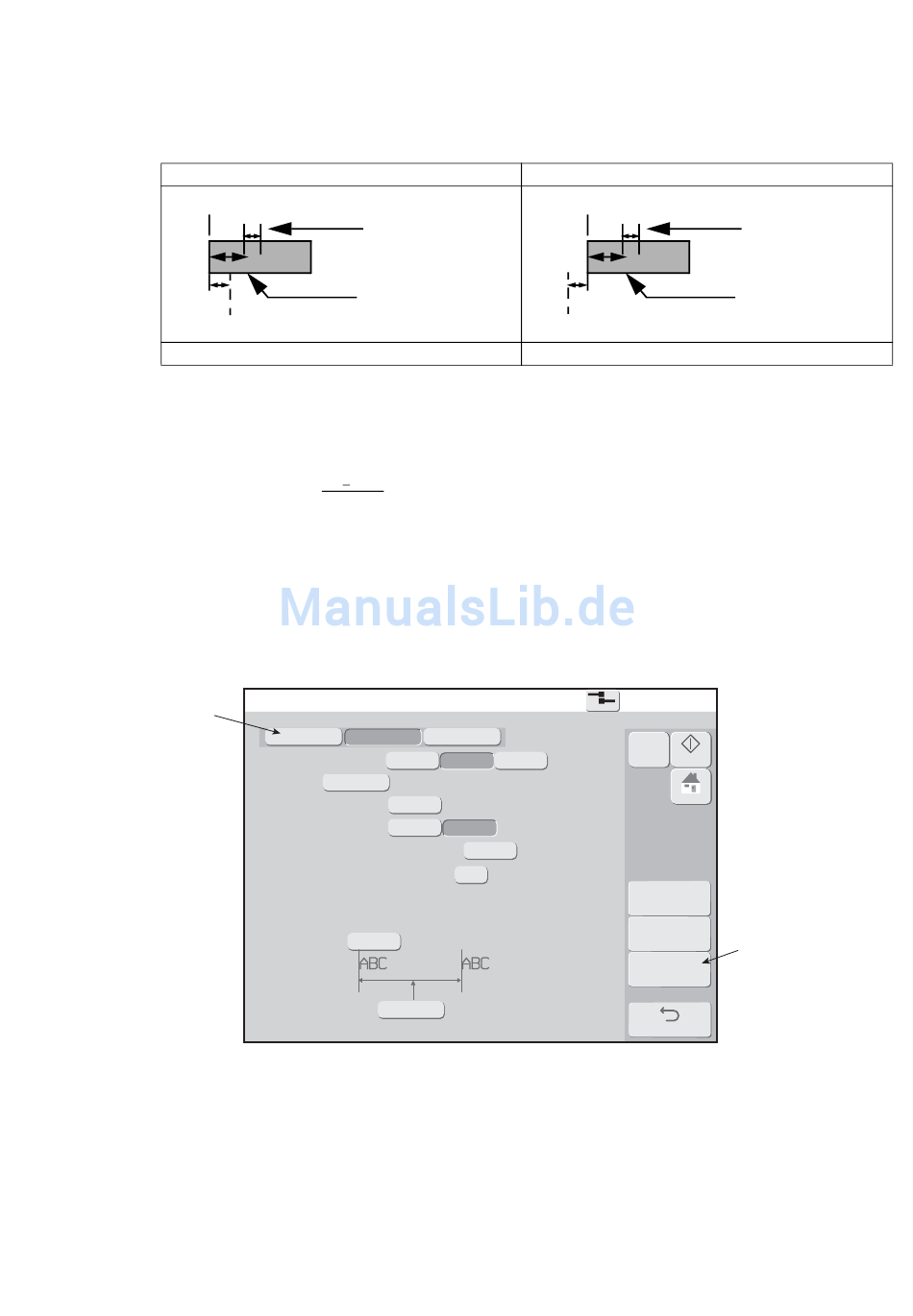

6 Schreibstartposition
● Die Schreibstartposition kann festgelegt werden.
● Nach der Einstellung in Zeicheneinheiten oder mm erfolgt die Feineinstellung in Scan-Einheiten.
● Für die Eingabe in Millimetereinheiten wählen Sie „Band Geschw."
● Sensor und Düse sind wie unten angegeben gegeneinander positioniert.
Sensor
Düsenmitte
Schreibstartposition = a - b (mm)
● Legen Sie die Schreibstartposition (Druckstartposition) wie im Folgenden empfohlen fest.
(i) Messen Sie die Distanz der Schreibstartabweichung.
(ii) Messen Sie den Zeichenabstand (C).
(iii) Teilen Sie den Messwert aus (i) durch den Messwert aus (ii). Geben Sie den Ergebniswert ein.
● Wenn kein Geschwindigkeitsgeber verfügbar ist, kann die Einstellung der Schreibstartposition
beim Ändern des Partikelverbrauchsverhältnisses, der Zeichenbreite, der Zeichengröße oder der
Anzahl der Zeilen so angepasst werden, dass der Druckvorlauf unverändert bleibt.
● Wenn ein Geschwindigkeitsgeber verfügbar ist, kann die Einstellung der Schreibstartposition beim
Ändern der Frequenzteilung so angepasst werden, dass der Druckvorlauf unverändert bleibt.
Bildschirm wechseln
4-73 ● Festlegen der Druckvorgaben
Düse vor dem Sensor positioniert
Transportrichtung
c
a
0 0 2 3
Druckziel
b
a+b
c
2. Bildschirm des Bildschirms „Druckvorgaben"
Druckvorgaben
Name Druckauftrag[
1.Bildschirm 2.Bildschirm
Geschwindigkeitsgeber
Band Geschw. 0 0 0 0 0
Frequenzteilung
Schreib-Startposition einstellen
Geschwindigkeitskompensation
Abstand zwischen Druckkopf und Produkt
Wiederholungsdruck
Druckzähler 0 0 0 0
Druckintervalle
Sensor
Düsenmitte
Schreibstartposition = a + b (mm)
: Einstellungswert
[Stillstand ]
]
3.Bildschirm
Geschwin-
Nein Auto
digkeitsgeber
[m/min.] Eingabe 0'fallsunbekannt'
0 0 1 (1/1~1/999 Nenner eingeben.)
Nicht Bereitgestellt
0 0 0 0 (-50~+50) SC
0 0 [mm]
(0:keiner, 1~9998, 9999: fortlaufend)
0 0 0 0 0 (0~99999) SC
Düse hinter dem Sensor positioniert
Transportrichtung
c
a
0 0 2 3
b Druckziel
2015.07.07 12:45
Off
M
Druck
Stop
Status
HOME
Zeicheneingabe
Druckformat
Ändert die Einheiten
der Druckintervalle.
Einheit wechseln
Zurück
