Bedienungsanleitung
TINTENSTRAHLDRUCKER FÜR DIE
INDUSTRIELLE KENNZEICHNUNG

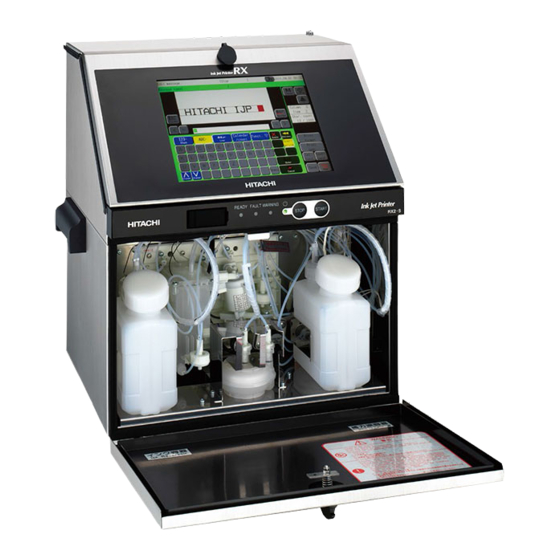

HITACHI  Printer
Modell RX2
Vielen Dank, dass Sie den Hitachi IJ Printer Modell RX2 gekauft haben.
Dieser Drucker verwendet ein berührungsloses Tintenstrahlverfahren für das Bedrucken eines Druckziels.
In diesem Handbuch werden die grundlegenden Bedienfunktionen, die Wartungsverfahren und die Handhabung
des Hitachi IJ Druckers Modell RX2 beschrieben.
Unsachgemäße Handhabung oder Wartung kann zu Fehlfunktionen oder Beschädigungen des Druckers führen
oder Unfälle verursachen. Aus diesem Grund sollten Sie sich anhand dieser Bedienungsanleitung umfassend mit
dem Drucker und seiner ordnungsgemäßen Bedienung vertraut machen.
Bewahren Sie die Bedienungsanleitung nach gründlicher Lektüre an einem sicheren Ort auf.
FALLS Sie die Sprache der Displayanzeigen versehentlich geändert haben, lesen Sie die
Hinweise in Kapitel 7.8 „Sprachauswahl".

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hitachi RX2

  • Seite 1 INDUSTRIELLE KENNZEICHNUNG HITACHI  Printer Modell RX2 Vielen Dank, dass Sie den Hitachi IJ Printer Modell RX2 gekauft haben. Dieser Drucker verwendet ein berührungsloses Tintenstrahlverfahren für das Bedrucken eines Druckziels. In diesem Handbuch werden die grundlegenden Bedienfunktionen, die Wartungsverfahren und die Handhabung des Hitachi IJ Druckers Modell RX2 beschrieben.
  • Seite 2: Sicherheitshinweise

    SICHERHEITSHINWEISE ● Lesen Sie die folgenden Sicherheitshinweise gründlich durch, bevor Sie den Drucker in Betrieb nehmen. ● Beachten Sie die Hinweise in diesem Abschnitt, um Bedienungsfehler zu vermeiden, durch die Sie oder andere Personen gefährdet oder Sachschäden verursacht werden können. Um die Schwere der möglichen Verletzungen oder Schäden und die Wahrscheinlichkeit ihres Auftretens zu verdeutlichen, sind die Hinweise in die Kategorien WARNUNG und VORSICHT eingeteilt.
  • Seite 3 SICHERHEITSHINWEISE (Fortsetzung) WARNUNG ● Im Umkreis des Druckers dürfen keine Flammen oder Funken erzeugenden Geräte betrieben werden. Tinte und Lösungsmittel sind entflammbar und können einen Brand verursachen. Feuer kann durch Streichhölzer, Feuerzeuge, Zigaretten, Heizgeräte, Öfen, Gasbrenner, Schweißgeräte, Schleifmaschinen und statische Elektrizität erzeugt werden.
  • Seite 4 ● Die Handhabung des Druckers muss in Übereinstimmung mit allen geltenden Vorschriften erfolgen. Lesen und beachten Sie die zugehörigen Sicherheitsdatenblätter, bevor Sie Tinte und Lösungsmittel benutzen. ● Verwenden Sie nur von Hitachi zugelassene Verbrauchsstoffe und Ersatzteile. Nicht von Hitachi zugelassene Produkte können zu Fehlern führen! ● Quecksilberwarnung -- DIE IN DIESEM PRODUKT VERARBEITETE LAMPE ENTHÄLT...
  • Seite 5 SICHERHEITSHINWEISE (Fortsetzung) WARNUNG ● Seien Sie beim Nachfüllen oder Wechseln von Tinte und Lösungsmittel vorsichtig, um ein Verschütten oder Verspritzen zu vermeiden. Wischen Sie eventuelle Spritzer sofort und gründlich mit einem Papiertuch oder ähnlichem auf. Vergewissern Sie sich vor dem Schließen der Wartungsklappe, dass der Bereich, den Sie abgewischt haben, vollständig trocken ist.
  • Seite 6 SICHERHEITSHINWEISE (Fortsetzung) VORSICHT ● Der Drucker sollte nur von Personen bedient und gewartet werden, die einen entsprechenden Hitachi IJP-Schulungskurs absolviert haben. Unsachgemäße Bedienung oder Wartung kann zu Fehlfunktionen oder Ausfällen des Druckers führen. ● Über die im Rahmen der Bedienung und Wartung anfallenden Arbeiten hinaus dürfen keine Reparaturen am Gerät vorgenommen werden.
  • Seite 7: Fcc-Hinweis

    SICHERHEITSHINWEISE (Fortsetzung) FCC-Hinweis Dieses Gerät erfüllt die Vorgaben aus Teil 15 der FCC-Vorschriften. Der Betrieb des Geräts unterliegt zwei Bedingungen. (1) Das Gerät darf keine störenden Interferenzen verursachen. (2) Das Gerät muss unempfindlich gegenüber einwirkenden Interferenzen sein, die den Betrieb ggf. auf unerwünschte Weise beeinflussen könnten.
  • Seite 8: Inhaltsverzeichnis

    3.1.3 Wechseln zwischen Bereitschafts- und Wartezustand............. 3-10 3.1.4 Festlegen des Benutzers ....................3-12 3.2 Herunterfahren ....................3-13 3.2.1 Automatisches Anhalten mit einem Tastendruck (nur RX2-S) ......... 3-13 3.2.2 Stoppen des Tintenausstoßes durch Drücken einer Bildschirmtaste....... 3-14 3.2.3 Ausschalten der Stromversorgung mit dem Netzschalter ..........3-15 3.3 Grundlegende Bedienung ................
  • Seite 9 4.7.4 Festlegen von Punktmatrix, Zeichenzwischenraum und anderen Parametern....4-18 4.7.5 Drucken von Barcodes (nur RX2-S) ................4-22 4.8 Festlegen des Druckformats (Freies Layout; nur RX2-S) ....... 4-24 4.8.1 Auswählen des zu bearbeitenden Druckinhalts ............... 4-24 4.8.2 Auswählen der zu bearbeitenden Druckelemente ............4-25 4.8.3 Hinzufügen und Löschen von Druckelementen ...............
  • Seite 10 5. WARTUNG................5-1 5.1 Überprüfen der Geräteinformationen ..............5-2 5.2 Überwachen des Betriebszustands..............5-3 5.3 Drucken ohne Sensorsignal (Test Druck, Druck starten) ........5-4 5.4 Überprüfen der registrierten Software ............... 5-5 5.5 Überprüfen der ausführbaren Funktionen ............5-6 6. DRUCKEREINSTELLUNG............. 6-1 6.1 Festlegen der anwendungsspezifischen Einstellungen ........
  • Seite 11 8. NACHFÜLLEN VON TINTE UND LÖSUNGSMITTEL ... 8-1 8.1 Auffüllen der Tinte ..................... 8-2 8.2 Auffüllen des Lösungsmittels................8-3 9. VORGEHENSWEISE BEI EINEM ALARM ODER EINER STÖRUNG ..............9-1 9.1 Anzeige bei einem Alarm oder einer Störung............ 9-1 9.2 Beschreibung der Bildschirmmeldungen............9-3 9.2.1 Störungsmeldungen ......................
  • Seite 12: Bedienungshinweise

    1. BEDIENUNGSHINWEISE 1.1 Tinte und Lösungsmittel (1) Nachfüllen von Tinte und Lösungsmittel Der Drucker ist mit einem automatischen Tinten- und Lösungsmittel-Nachfüllsystem ausgestattet. Während des Gerätebetriebs wird in regelmäßigen Zeitabständen automatisch Tinte und Lösungsmittel aus dem Tinten- und dem Lösungsmittelbehälter in den Haupttintentank geleitet. Bei zu niedrigem Füllstand des Tinten- oder Lösungsmittelbehälters wird ein Alarm ausgegeben.
  • Seite 13: Reinigen Des Druckkopfs

    1.3 Reinigen des Druckkopfs Beachten Sie beim Entfernen von Tintenrückständen im Bereich der Düse folgende Sicherheitshinweise. (1) Halten Sie das Ende des Druckkopfs nach unten und reinigen Sie den verschmutzten Bereich mit Lösungsmittel. Fangen Sie das Lösungsmittel in einem Becher auf. Schütten Sie das Lösungsmittel nicht über diesen Bereich.
  • Seite 14: Ausschalten (Unterbrechung Ohne Reinigung)

    1.4 Ausschalten (Unterbrechung ohne Reinigung) Wenn Sie Ausschalten in der rechten oberen Bildschirmecke berühren, führt der Drucker vor dem Abschalten Stop eine automatische Düsenreinigung durch. Ein wiederholtes Anhalten von Druckvorgängen mit Ausschalten Stop führt dazu, dass übermäßig viel Lösungsmittel in den Drucker gelangt, was eine Verdünnung der Tinte oder einen zu hohen Anteil von Lösungsmittel im Haupttintentank zur Folge hat.
  • Seite 15: Hinweise Zur Betriebszeit Des Druckers

    1.5 Hinweise zur Betriebszeit des Druckers (1) Vorsicht bei wiederholtem Anhalten des Druckers unmittelbar nach Beginn eines Druckvorgangs Wenn Sie den Drucker wiederholt unmittelbar nach Beginn des Druckvorgangs anhalten, bewirkt die automatische Düsenreinigung beim Abschalten, dass die Tinte im IJ Drucker immer stärker verdünnt wird. Um den stabilen Betrieb des IJ Druckers zu gewährleisten, sollten Sie das Gerät nach dem Starten eine gewisse Zeit lang laufen lassen (d.
  • Seite 16: Einstellung Der Tintenkonzentration

    1.7 Einstellung der Tintenkonzentration (1) Die Konzentration der Tinte wird laufend überwacht und automatisch auf den für das Drucken optimalen Wert eingestellt. * Die Tintenkonzentration kann nicht bei allen Tintentypen durch das Viskosimeter eingestellt werden. Hinweise hierzu finden Sie in den Produktinformationen zu der jeweils verwendeten Tinte. (2) Beachten Sie im Falle einer Störung des für die Einstellung der Tintenkonzentration verwendeten Viskosimeters folgende Punkte: ◯...
  • Seite 17: Schutzfolie

    Bestellung der Schutzfolie die folgenden Teilenummern an. Schutzfolie-Teilenummer: 451902 (3 Stck/Packung) (Die Schutzfolie kann für den RX2-S und den RX2-B verwendet werden.) (2) Gebrauchshinweise Achten Sie darauf, dass Tinte oder Lösungsmittel nicht auf die Schutzfolie gelangen. Sollte Tinte oder Lösungsmittel auf die Schutzfolie gelangen, wischen Sie sie sofort ab.
  • Seite 18: Bezeichnungen Und Funktion Der Komponenten

    2. BEZEICHNUNGEN UND FUNKTION DER KOMPONENTEN 2.1 Außenansicht (1) Außenansicht Betriebsanzeige Betriebszustandsanzeigen „Bereit“, „Störung“ und Netzschalter „Alarm“ USB-Abdeckung Griff Start/Stopp-Schalter Wartungsklappe (*nur Standardmodell) Für Tinten- und Lösungsmittelwechsel sowie andere Wartungsarbeiten zu öffnen/schließen. Druckkopf In diesem Bereich wird der Druckvorgang ausgeführt. ●Außenansicht 2-1...
  • Seite 19: Außenansicht (Rückseite)

    (2) Außenansicht (Rückseite) Sperrluftanschluss Abluftanschluss 2.2 Anordnung der Komponenten im Inneren des Druckergehäuses Rücklauffilter Haupttintentank Tintenbehälter Lösungsmittelbehälter Druckausgleichsventil Tintenfilter Wartungs klappe 2-2 ● Anordnung der Komponenten im Inneren des Druckergehäuses...
  • Seite 20: Druckkopf

    2.3 Druckkopf Verschlussschraube der Druckkopfabdeckung Ladeelektrode Ablenkelektrode (-) Ablaufrinne Düsenplatte Ablenkelektrode (+) ●Druckkopf 2-3...
  • Seite 21: Grundlegende Bedienung

    3. GRUNDLEGENDE BEDIENUNG 3.1 Inbetriebnahme 3.1.1 Inbetriebnahme VORSICHT ● Tinte und Lösungsmittel enthalten organische Verdünner. Tragen Sie beim Umgang mit Tinte und Lösungsmittel Schutzhandschuhe und Schutzbrille, um zu vermeiden, dass die Tinte direkt mit der Haut in Berührung kommt. ● Bei dem Bildschirm handelt es sich um ein berührungsempfindliches LCD-Bedienfeld. Betätigen Sie die Tasten nicht mit unnötig viel Kraft.
  • Seite 22 ■ Drücken Sie den Start-Schalter. (Halten Sie den Schalter etwa 2 Sekunden lang gedrückt.) (Nicht alle Modelle sind mit einem Start-Schalter ausgestattet. Nach dem Drücken des Netzschalters wird der folgende Bildschirm „Druckbeschreibung“ angezeigt). Wenn Sie die Stromversorgung erneut einschalten, vergewissern Sie sich beim Drücken des Start- Schalters, dass die Betriebszustandsanzeige nicht leuchtet.
  • Seite 23 ■ Halten Sie ein Papiertuch oder ähnliches an die Tintenzuleitung am Ende des Druckkopfs und drücken Sie die Taste → Start Tintenausstoß Start ● Über die Düse im Druckkopf wird Tinte ausgestoßen. ● Halten Sie ein Papiertuch oder ähnliches vor die Tintenstrahldüse, um den ausgestoßenen Tintenstrahl aufzufangen.
  • Seite 24: Stoppbestätigung

    ● Wenn ständig Tinte ausgestoßen wird, obwohl nicht gedruckt wird, liegt ein Fehler vor. Drücken Sie in diesem Fall die Taste Druck Status Druck Status Das Menü „Druck Status“ wird angezeigt. Stoppen Sie den Tintenausstoß mit der Taste Unterbrechung → Tintenstopp Drücken Sie Druck Status...
  • Seite 25: Wenn Beim Start Des Druckvorgangs Ein Fehler Auftritt

    3.1.2 Wenn beim Start des Druckvorgangs ein Fehler auftritt ■ Drücken Sie die Taste Druck Status . Das Menü „Druck Status“ wird Druck Status angezeigt. Stoppen Sie den Tintenausstoß mit der Taste Unterbrechung → Tintenstopp Drücken Sie Druck Status 2015.07.07 12:45 Druck Stop Status...
  • Seite 26 ■ Lösen Sie die Schraube und entfernen Sie die Druckkopfabdeckung. Düsenbereich Schraube lösen Abziehen Druckkopfabdeckung ■ Reinigen Sie die Innenseite des Reinigungsbereichs mit Lösungsmittel. Reinigen Sie die Düsenplatte, die Ladeelektrode, die Ablenkelektrode, die Ablaufrinne und die Montageplatte mit Lösungsmittel. (Siehe auch „1.3 Reinigen des Druckkopfs“.) Ladeelektrode Reinigungsflasche Ablenkelektrode...
  • Seite 27: Tintenausstoßbestätigung

    ■ Drücken Sie bei entfernter Druckkopfabdeckung die Taste → Start Tintenausstoß Start ● Über die Düse wird Tinte ausgestoßen. (Der Status wechselt von „Stillstand“ zu „Läuft“.) ● Halten Sie das Ende des Druckkopfs in den Becher und betreiben Sie das Gerät. 2015.07.07 12:45 Drücken Sie Start...
  • Seite 28 ■ Vergewissern Sie sich, dass sich der Tintenstrahl in der Mitte der Ablaufrinne befindet. ● Überprüfen Sie die Position des Tintenstrahls wie in der Abbildung dargestellt von der Seite des Druckkopfs und von oben, und vergewissern Sie sich, dass er sich in der Mitte der Ablaufrinne befindet.
  • Seite 29 8Tintenausstoß mit dem Menü „Druck Status“ Gehen Sie wie im Folgenden beschrieben vor, wenn Sie Tinte zu einem anderen Zweck als zum Drucken über die Düse ausstoßen möchten. (Nur für Wartungszwecke. Verwenden Sie zum Drucken die Taste Start Start Drücken Sie die Taste .
  • Seite 30: Wechseln Zwischen Bereitschafts- Und Wartezustand

    3.1.3 Wechseln zwischen Bereitschafts- und Wartezustand (1) Bereitzustand → Wartezustand ● Das Förderband hält an, wenn die Förderbandsperre durch das Druckbereit-Signal aktiviert wurde und der Drucker in den Wartezustand versetzt wird. ■ Drücken Sie die Taste Druck Status . Das Menü „Druck Status“ wird Druck Status angezeigt.
  • Seite 31: Drucken Abbrechen

    (2) Wartezustand → Bereitzustand ■ Drücken Sie die Taste Druck Status . Das Menü „Druck Status“ wird Druck Status angezeigt. Drücken Sie die Taste Tintenausstoß → Drucken abbrechen Drücken Sie Druck Status 2015.07.07 12:45 Druck Stop Status Drücken Sie Tintenausstoß = = = = = = = = = = Druck Status...
  • Seite 32: Festlegen Des Benutzers

    3.1.4 Festlegen des Benutzers (1) Funktionen ● Legt den beim Einschalten anzumeldenden Benutzer fest. ● Wählt den Benutzer aus und gibt bei der Anmeldung das Passwort ein. ● Der Administrator legt den Benutzernamen und das Passwort sowie die Funktionseinschränkungseinstellung vorab fest. Die Funktionseinschränkung kann für jeden Benutzer voreingestellt werden.
  • Seite 33: Herunterfahren

    3.2 Herunterfahren 3.2.1 Automatisches Anhalten mit einem Tastendruck (nur RX2-S) ■ Drücken Sie den Stopp-Schalter. (Halten Sie den Schalter etwa 2 Sekunden lang gedrückt.) Der IJ Drucker wird automatisch heruntergefahren und ausgeschaltet. Nicht alle Modelle sind mit einem Stopp-Schalter ausgestattet. Unterbrechen Sie die Tintenzufuhr mit der Bildschirmtaste wie unter in Abschnitt 3.2.2 beschrieben und schalten Sie die...
  • Seite 34: Stoppen Des Tintenausstoßes Durch Drücken Einer Bildschirmtaste

    3.2.2 Stoppen des Tintenausstoßes durch Drücken einer Bildschirmtaste ● Stoppen Sie den Tintenausstoß mit der folgenden Prozedur. ■ Drücken Sie die Taste Ausschalten → Tintenstopp Stop Ein Bestätigungsbildschirm wird angezeigt. 2015.07.07 12:45 Drücken Sie Ausschalten Druck Stop Status = = = = = = = = = = Stoppbestätigung Tintenausstoß...
  • Seite 35: Ausschalten Der Stromversorgung Mit Dem Netzschalter

    3.2.3 Ausschalten der Stromversorgung mit dem Netzschalter (1) RX2-S ● Drücken Sie im Normalfall den Stopp-Schalter anstelle des Netzschalters, um die Stromversorgung nach Beendigung des Druckvorgangs auszuschalten. ● Wenn der IJ Drucker für längere Zeit nicht benutzt wird, schalten Sie die Stromversorgung mit dem Netzschalter aus.
  • Seite 36: Verwenden Der Gummidichtung

    Verwenden der Gummidichtung 1. Bei der Auslieferung des Druckers ist die Tintendüse mit einer Gummidichtung geschützt, die das Austrocknen und Verstauben der Düsenplatte während der Lagerung des Gerätes verhindert. Diese Gummidichtung muss zum Aufstellen, Testen und Einstellen des Druckers entfernt werden. Düsenplatte Gummidichtung Ladeelektrode...
  • Seite 37: Grundlegende Bedienung

    3.3 Grundlegende Bedienung 3.3.1 Bedienungsschema (1) Gesamtansicht Für Druckzieldaten Aktuelles Druckbild ändern Einschalten Ausschalten Aktuelles Druckformat Druckbild ändern Zeicheneingabe Aufrufen Druckdaten Druckbeschreibung (Menü 1) Druckvorgaben Druckbild überschreiben Druckparameter einstellen Druckparameter einstellen * Siehe nächste Seite, Aktuelles Druckbild ändern Betriebsverwaltung Für Speicherdaten Aktuelles Druckbild ändern Wartungsmenü...
  • Seite 38 Zeilenzwischen- Druckformat raum einstellen Substitutionsregeln * Die Anzeige lässt sich zwischen den Bildschir- men „Zeicheneingabe“, Schichtcode „Druckformat“ und „Druck- Kalendereinstellung Einstellung vorgaben“ umschalten. (Op: RX2-S) Aktuelles Zeicheneingabe Druckbild ändern Zeitzähler Einstellung (Op: RX2-S) Zählereinstellung Druckvorgaben Variable Druckbildeinstellung : Bildschirmname ●Grundlegende Bedienung 3-18...
  • Seite 39: Druckereinstellung, Zusatzfunktionsmenü, Wartungsmenü

    (3) Druckereinstellung, Zusatzfunktionsmenü, Wartungsmenü Anwendungsspezi- Wartungsmenü Druckereinstellung Geräte-Information fische Einstellung Datum/Uhrzeit Betriebsverwaltung einstellen Kommunikations Test Druck (Wahlweise: RX2-B) umgebung einstellen Erregungseinstellung aktualisieren Displayeinstellung (Düsentest) Login Protokoll Verwaltung Zirkulationskontrolle Softwarestand Zusatzfunktionsmenü Druckbildverwaltung Online-Monitor (Wahlweise: RX2-B) Grafik erstellen Funktionsein- schränkung Panel- Koordinatenkorrektur...
  • Seite 40: Status

    3.3.2 Status (1) Der Drucker befindet sich in einem der folgenden Zustände Zustand Beschreibung Stillstand Tintenfluss gestoppt. Es liegt keine Ablenkspannung an. Wartezustand Tinte wird ausgestoßen. Es liegt keine Ablenkspannung an. Tinte wird ausgestoßen. Die Ablenkspannung liegt an (Sensorsignal Bereit erlaubt Druckausgabe).
  • Seite 41 Alarm (3) Im Falle eines Reset-Alarms wird ein angezeigt. Alarm Wenn Sie die Taste drücken, wird eine Alarmliste angezeigt. Drücken Sie Alarm Druckbeschreibung [ Bereit Alarm 2015.07.07 12:45 Name Druckauftrag[ Aktuelle Benutzer ID: user2 《 》 Druck Stop Status Alarmliste Drücken Sie Tintenstand niedrig Tintenstand niedrig...
  • Seite 42: Grundlegende Bedienung Zum Ändern Der Einstellungen

    3.3.3 Grundlegende Bedienung zum Ändern der Einstellungen (1) Übersicht ● Es gibt 3 Arten von Einstellungen. Kategorie Einstellung bestätigen Einstellung ändern Blenden Sie das Einstel- Der Wert wird auf den lungsfenster ein, indem Sie Wert einstellen die Zifferntaste drücken, Zifferntasten angezeigt. und geben Sie den Wert ein.
  • Seite 43 ◯ 2 Einstellung „Drucksteuerung“ Drücken Sie die gewünschte Taste. Erregungseinstellung aktualisieren [ Wartezustand ] 2015.07.07 12:45 Erregungseinstellung (0~19) Umgebungs-Bezugstemp. (°C) Druck Stop Status HOME Autom. Aktualisierung Erhöhen Erhöhen (1~9) Drucksteuerung Tasteneingabe Sensor Druckdaten Für Test Anzuzeigende Daten Drücken Sie die Taste Tasteneingabe ◯...
  • Seite 44: Bedienung (Entscheidung, Zurück, Ausführen) Zum Verlassen Eines Bildschirms

    3.3.4 Bedienung (Entscheidung, Zurück, Ausführen) zum Verlas- sen eines Bildschirms (1) Übersicht ● Es gibt 2 Arten von Einstellungsbildschirmen. Kategorie Inhalt ● Beim Drücken von wird der einge- Entscheidung Ausführen stellte Inhalt übernommen und wieder der vorherige Bild- Bildschirme mit schirm angezeigt.
  • Seite 45: Abbrechen

    (Beispiel: Bildschirm „Format speichern“) 2015.07.07 12:45 Format speichern [ Bereit Name Druckauftrag[ Neuer Name für Druckauftrag A B C 0 0 1 Druck Stop Gruppen- Status G R O U P 0 0 1 nummer HOME Freier Speicher 20% Abbrechen Abbrechen Überblick Entscheidung...
  • Seite 46: Eingabebestätigung

    (Beispiel: Bestätigungsmeldung, nachdem Zurück berührt wurde) Druckformat [ Bereit 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status Entscheidung HOME Spalte = = = = = = = = = = Eingabebestätigung Die eingegebenen Daten erscheinen im Ausdruck. Abhilfe 1. Um eingegebene Daten im Druckbild zu speichern <Ausführen> drücken.
  • Seite 47: Erstellen Und Drucken Von Druckbildern

    4. ERSTELLEN UND DRUCKEN VON DRUCKBILDERN 4.1 Bildschirm „Druckbeschreibung“ (Startbildschirm) (1) Übersicht ●Durch Drücken der einzelnen Tasten wechselt die Anzeige zu den Bildschirmen „Zeicheneingabe“, „Wartung“, „Zusatzfunktion“ und „Druckereinstellung“. ●Das Druckbild kann im Bereich „Drucklayout“ überprüft werden. Option Beschreibung Abschnitt Druckbild ändern ●...
  • Seite 48: Bedienung

    (2) Bedienung Der Bildschirm „Druckbeschreibung“ wird angezeigt. Druckbeschreibung [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Aktuelle Benutzer ID: user2 Druck Start Status hohe Qualität Betriebszeit 100 (Stunden) Gesamtbetriebszeit 100 (Stunden) Zähler reset Druckzähler 1000 (Ausdrucke) Tintendruck 0,000 (MPa;Standardwert:0,250) Druckbild Druckbild Druckparameter Betriebsver- Format aufrufen Menü...
  • Seite 49: Bearbeiten Von Zu Druckenden Druckbildern

    4.2 Bearbeiten von zu druckenden Druckbildern (Bildschirm „Aktuelles Druckbild ändern“) (1) Übersicht ● Bearbeitet das aktuelle (momentan gedruckte) Druckbild. ● Es gibt 2 Arten von Druckformaten. ● Der im Detailmodus der Druckbildnamenliste im Bildschirm „Aufrufen Druckdaten“ angezeigte Stil gibt die Art des Druckformats an. Stiltypen Stiltyp Bedeutung...
  • Seite 50 ● Wenn Sie die Taste Ausführen während der Bearbeitung drücken, wird der eingegebene Wert für die Entscheidung Druckausgabe übernommen. Der eingegebene Wert wird auch übernommen, wenn Sie durch Drücken von Zurück zum Bildschirm Zurück „Druckbeschreibung“ zurückkehren: ● Wenn Sie die Taste im Bildschirm „Druckformat“, „Druckvorgaben“, „Zeicheneingabe“...
  • Seite 51: Drücken Sie Die Taste

    (2) Bedienung Der Bildschirm „Druckbeschreibung“ wird wie folgt dargestellt. Druckbeschreibung [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Aktuelle Benutzer ID: user2 Druck Start Status hohe Qualität Betriebszeit 100 (Stunden) Gesamtbetriebszeit 100 (Stunden) Zähler reset Druckzähler 1000 (Ausdrucke) Tintendruck 0,000 (MPa;Standardwert:0,250) Druckbild Format Druckbild Druckparameter Betriebsver-...
  • Seite 52: Aufrufen Und Drucken Gespeicherter Druckbilder

    4.3 Aufrufen und Drucken gespeicherter Druckbilder (1) Übersicht ● Lädt und druckt gespeicherte Druckbilder. ● Das momentan gedruckte Druckbild wird als „aktuelles Druckbild“ bezeichnet. ● Wenn während des Druckvorgangs ein Druckbild aufgerufen wird, erscheint im Bildschirm „Druckbeschreibung“ das aufgerufene Druckbild, während die Druckausgabe des ursprünglichen Inhalts fortgesetzt wird.
  • Seite 53 (2) Bedienung ■ Drücken Sie die Taste im Bildschirm „Druckbeschreibung“. Format aufrufen Der Bildschirm „Aufrufen Druckdaten“ wird angezeigt. Sortieren Gruppe Aufrufen Druckdaten [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Gruppen- Gruppenname [ nummer Druck Suchbedingungen Start Status Seite zurück HOME Nr △ Nr △...
  • Seite 54: Wählen Sie Den Druckbildnamen Aus Und Drücken Sie Die Taste

    ■ Ändern Sie den Inhalt der Anzeige mit den Funktionen „Gruppe“, „Suchen“, „Sortieren“, „Seite auswählen“ und „Alle anzeigen“, sodass der gewünschte Druckbildname angezeigt wird. ■ Wählen Sie den Druckbildnamen aus und drücken Sie die Taste Das ausgewählte Druckbild wird aufgerufen und wieder der Bildschirm „Druckbeschreibung“ angezeigt.
  • Seite 55: Bearbeiten Eines Anderen Als Des Aktuellen Druckbildes

    4.5 Bearbeiten eines anderen als des aktuellen Druckbildes (1) Übersicht ● Bearbeitet und speichert ein gespeichertes oder neues Druckbild. ● Da ein anderes als das aktuelle (momentan gedruckte) Druckbild bearbeitet wird, hat dies keinen Einfluss auf den momentan gedruckten Inhalt. ●...
  • Seite 56: Drücken Sie Die Taste Zeicheneingabe

    (2) Bedienung ■ Drücken Sie die Taste im Bildschirm „Druckbeschreibung“. Zeicheneingabe Der Bildschirm „Zeicheneingabe“ wird angezeigt. Sortieren Gruppennummer Aufrufen Druckdaten [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Gruppen- Gruppenname [ nummer Druck Suchbedingungen Start Status Seite zurück HOME Nr △ Nr △ Name Druckauftrag Name Druckauftrag Seite vor...
  • Seite 57: Speichern Erstellter Druckbilder

    Speicherbedarf sinkt die Anzahl der Druckbilder, die gespeichert werden können. Maximale Anzahl gespeicherter Druckbilder Modelltyp Maximale Speicherkapazität Bemerkungen Unabhängig vom Speicherbedarf können RX2-B 24 Druckbilder bis zu 24 Druckbilder gespeichert werden. Je nach Speicherbedarf können bis zu 48 Druckbilder 48 Druckbilder gespeichert werden.
  • Seite 58: Drücken Sie Die Taste Speichern & Zurück

    (2) Bedienung Der Bildschirm „Aktuelles Druckbild ändern“ wird angezeigt. 2015.07.07 12:45 Aktuelles Druckbild ändern [Stillstand Name Druckauftrag[ Druck Start Status HOME Variable Druck- Druckformat Zeicheneingabe Druckvorgaben bildeinstellung <Formateinstellungen> Individuelle :Zeichengrößen können gemischt werden. Einstellung :Zeichengröße und Zeichenzwischenraum Speichern & zurück Einheitliche werden für alle Zeilen übernommen.
  • Seite 59: Geben Sie Den Druckbildnamen Ein Und Drücken Sie Die Taste

    ■ Drücken Sie auf „Name Druckauftrag“. Ein Tastenfeld wird angezeigt. Format speichern [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Neuer Name A B C 0 0 1 für Druckauftrag Druck Start Status Gruppen- G R O U P 0 0 1 nummer HOME Freier Speicher ABC001...
  • Seite 60: Festlegen Des Druckformats (Festes Layout)

    4.7 Festlegen des Druckformats (Festes Layout) 4.7.1 Auswählen des zu bearbeitenden Druckinhalts (1) Ein Druckelement auswählen ● Definiert und ändert das Druckformat und die Zeichengröße für das zu bearbeitende Druckelement. ● Das zu bearbeitende Druckelement kann auf 3 verschiedene Arten ausgewählt werden. Methoden zum Auswählen des zu bearbeitenden Druckelements Methode Merkmale...
  • Seite 61: Alle Druckelemente Auswählen

    (2) Alle Druckelemente auswählen ● Alle Druckelemente werden zur Bearbeitung ausgewählt. ● Im Modus „Einheitlich“ werden die Druckelemente zunächst an die Formatinformationen der ersten Zeile angepasst. ● Beim Schließen des Bildschirms „Aktuelles Druckbild ändern“ wird der Modus „Einheitlich“ beendet. Druckformat [Stillstand 2015.07.07 12:45 Name Druckauftrag[...
  • Seite 62: Festlegen Der Anzahl Der Druckzeilen

    ● Legt die Zeilenanzahl der ausgewählten Spalte fest. ● Die Anzahl der Zeilen kann auf einen Wert von 1 bis 5 eingestellt werden. Maximale Zeilenanzahl Modelltyp Maximale Zeilenanzahl RX2-B 3 Zeilen 3 Zeilen RX2-S (Option: Bis zu 5 Zeilen) ● Wenn die Anzahl der vertikalen Punkte den maximal zulässigen Wert übersteigt, wird die Zeichengröße auf 5×8 (5×7) eingestellt.
  • Seite 63: Hinzufügen Und Löschen Von Druckelementen

    4.7.3 Hinzufügen und Löschen von Druckelementen (1) Funktion ● Löschen, Einfügen und Hinzufügen von Druckelementen in Spalteneinheiten. Methoden zum Hinzufügen und Löschen von Druckelementen Methoden zum Hinzufügen und Löschen von Druckelementen Merkmale Spalte löschen Löscht alle Druckelemente der Bearbeitungszielspalte. Spalte einfügen Fügt eine Spalte direkt vor der Bearbeitungszielspalte ein.
  • Seite 64: Festlegen Von Punktmatrix, Zeichenzwischenraum Und Anderen Parametern

    4.7.4 Festlegen von Punktmatrix, Zeichenzwischenraum und anderen Parametern (1) Funktion ● Stellt den Zeilenzwischenraum, die Punktmatrix, den Zeichenzwischenraum, den Fettdruck und den Barcode ein. Druckformat [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status Das zu bearbeitende Element ist farbig Entscheidung HOME hinterlegt.
  • Seite 65: Zeilenrichtung

    12×16, 18×24, 24×32, 5×3 (senkrecht), 5×5 (senkrecht), 7×5 (senkrecht) (bei RX2-S optional) ● Zum Umschalten zwischen 5×8 und 5×7 sowie zwischen 9×8 und 9×7, siehe „6.1 Festlegen der anwendungsspezifischen Einstellungen“ Für Sonderzeichen, Akzentbuchstaben, russische Buchstaben sowie arabische Ziffern und Buchstaben sollten Sie jedoch eine Zeichengröße mit vertikal 8 Punkten auswählen, da die Vorlage für vertikal 8 Punkte ausgelegt ist.
  • Seite 66 ◯ 4 Zeichenzwischenraum ● Legt den Abstand zwischen zwei Zeichen fest. Englisches A Englisches B Vertikal 8 Punkte Zeichengröße: 5x8 Horizontal Zeichenzwischenraum Zeichenzwischenraum: 2 Punkte 5 Punkte Verhältnis zwischen Zeichen und Zeichenzwischenraum Benutzervorlage (Speicherzeichen) Englisches A Vertikal 8 Punkte Zeichengröße: 5x8 Horizontal Zeichenzwischenraum Zeichenzwischenraum: 5 Punkte...
  • Seite 67: Zeichengröße (Horizontal × Vertikal)

    24×32 Senkrecht 5×3 Senkrecht 5×5 Senkrecht 7×5 Senkrecht ist bei RX2-S optional verfügbar. ● Zum Einstellen des Zeichenzwischenraums in Zeicheneinheiten wählen Sie die Taste Zeilenzwischenraum einstellen ● Wählen Sie die Zeichenspalte für die Einstellung des Zeichenzwischenraums mit den Tasten Anfang Ende aus, geben Sie den Wert für den Zeichenzwischenraum ein und drücken...
  • Seite 68: Drucken Von Barcodes (Nur Rx2-S)

    4.7.5 Drucken von Barcodes (nur RX2-S) (1) Barcodetypen ● Für jedes Druckelement können verschiedene Barcodetypen eingestellt werden. Barcodetypen Barcodetypen Barcode Eingabezeichentypen Bemerkungen 0 bis 9 A bis Z Leerzeichen Code 39 + - (Minus) / . (Punkt) $ % 0 – 99 Eingabe zweistelliger Zahlen 0 –...
  • Seite 69: Beispiele

    (2) Beispiele ◯ 1 Beispiel: EAN-13 Druckformat [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status Legt den Barcodetyp fest. HOME Legt bei Auswahl von Spalte 1 Gibt „Keiner“ oder EAN-13, EAN-8 oder die Zeichengröße Zeile wählen 1. Zeile EAN-13 Add-On 5 ein des ID-Codes an, Fett (Anzahl 1-9)
  • Seite 70: Festlegen Des Druckformats (Freies Layout; Nur Rx2-S)

    4.8 Festlegen des Druckformats (Freies Layout; nur RX2-S) 4.8.1 Auswählen des zu bearbeitenden Druckinhalts ● Definiert und ändert das Druckformat und die Zeichengröße für das zu bearbeitende Druckelement. ● Das zu bearbeitende Druckelement kann auf 2 verschiedene Arten ausgewählt werden.
  • Seite 71: Auswählen Der Zu Bearbeitenden Druckelemente

    Anzeige der unteren einstellen cond. Grenzwertlinie für die Übergreifende Individuelle Elementen- Elementen- Element löschen Element einfügen vertikalen Punkte. Zurück bewegung bewegung (Die Linienposition ist Anzeige der horizontalen abhängig von der Koordinate (X) Bildschirmvergrößerung) 4-25 ● Festlegen des Druckformats (Freies Layout; nur RX2-S)
  • Seite 72: Einstellen Der Koordinaten Eines Druckelements

    Übergreifende Individuelle Elementen- Elementen- Element löschen Element einfügen Zurück bewegung bewegung Cursortasten Einzelnes Element Drücken Sie „Abbrechen“, um das Drücken Sie , wenn Ausführen Verschieben der Koordinaten das Druckelement verschoben ist. ●Festlegen des Druckformats (Freies Layout; nur RX2-S) 4-26...
  • Seite 73: Einstellen Der Koordinaten Aller Druckelemente

    Elementen- Element löschen Element einfügen Zurück bewegung bewegung Cursortasten Alle Elemente verschieben Drücken Sie , um das Abbrechen Drücken Sie , wenn das Ausführen Verschieben der Koordinaten Druckelement verschoben ist. abzubrechen. 4-27 ● Festlegen des Druckformats (Freies Layout; nur RX2-S)
  • Seite 74: Hinzufügen Und Löschen Von Druckelementen

    Barcode Berühren Sie den Bildschirm für die Ausgangsposition. Zeicheneingabe Die Berührungsposition ist unten links am Element. Druckvorgaben Zeilenzwischenraum Abbrechen einstellen cond. Übergreifende Individuelle Elementen- Elementen- Element löschen Element einfügen Zurück bewegung bewegung Element einfügen ●Festlegen des Druckformats (Freies Layout; nur RX2-S) 4-28...
  • Seite 75 Individuelle Elementen- Elementen- Element löschen Element einfügen Zurück bewegung bewegung Die Methode zur Einstellung der horizontalen Koordinate (X) und der vertikalen Koordinate (Y) ist die gleiche wie in „Einzelnes Element verschieben“. 4-29 ● Festlegen des Druckformats (Freies Layout; nur RX2-S)
  • Seite 76: Festlegen Von Punktmatrix, Zeichenzwischenraum Und Anderen Parametern

    Horizontale Koordinate (X) = 31961 Horizontale Koordinate (X) = 31922 Horizontale Koordinate (X) = 31999 Vertikale Koordinate (Y) = 31 Zeichengröße: Zeichengröße: 12x16 18x24 Vertikale Koordinate (Y) = 16 Vertikale Koordinate (Y) = 8 ●Festlegen des Druckformats (Freies Layout; nur RX2-S) 4-30...
  • Seite 77: Drucken Eines Barcodes

    ● Barcode für freies Layout einstellen. ● Standardmethode zur Einstellung des Barcodes ist die gleiche wie die Methode für das feste Layout. Ausführliche Informationen, siehe „4.7.5 Drucken von Barcodes (nur RX2-S)“. ● Bei der Einstellung des Barcodes mit freiem Layout gibt es einige Einschränkungen.
  • Seite 78: Drucken Von Zeichen

    40 Zeichen × RX2-S 1 Zeile 2 Zeilen 3 Zeilen *) RX2-S OP: Bis zu 5 Zeilen OP: Bis zu 1000 Zeichen ● Die Stellenanzahl pro Druckelement ist unbegrenzt. 4.9.1 Drucken von festen Zeichen (1) Funktion ● Eingabe der zu druckenden Zeichen.
  • Seite 79: Bedienung

    (2) Bedienung Der Bildschirm „Zeicheneingabe“ wird angezeigt. (Siehe „3.3.1 Bedienungsschema“.) ■ Berühren Sie das Druckelement, dessen Druckbild Sie bearbeiten möchten. können ebenfalls gedrückt werden. Element zurück Element vor Die Druckbeschreibung des ausgewählten Druckelements wird im Bearbeitungsbereich angezeigt. ■ Berühren Sie die Position, an der Sie Text in die Druckbeschreibung eingeben möchten, um den Cursor an die gewünschte Stelle zu bewegen.
  • Seite 80: Verwenden Der Kalenderfunktion

    Zeitzähler (*1) – 4.12 JAN, FEB, ---- – – 4.10.1(3) (Monat 3-stellig) (*1) Optional für RX2-S ● Eine Gruppe von Kalenderzeichen wird als „Kalenderblock“ bezeichnet. Maximale Anzahl Kalenderblöcke Modelltyp Kalender maximal RX2-B RX2-S (Option: Bis zu 8) (Maximale Stellenanzahl: 20 Stellen/Kalenderblock) ●...
  • Seite 81 Kalenderblock Kalenderblock Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status Entscheidung HOME abcde abcde Der Kalenderblock Spalte 1 fghij fghij klmno klmno Item 1 ist durch einen Spalte zur. Spalte vor Zählzeichen roten Rahmen 12 / 1000 gekennzeichnet. Kalender / 123···...
  • Seite 82 (4) Woche ● Druckt die Wochennummer des laufenden Jahres. ● Die Woche beginnt am Montag und endet am Sonntag. ● Als erste Woche des Jahres zählt die Woche, in der der 4. Januar des Jahres liegt. Man kann auch die Woche als erste Woche eines Jahres bezeichnen, in der der erste Donnerstag des Jahres liegt.
  • Seite 83 (6) Bedienung Der Bildschirm „Zeicheneingabe“ wird angezeigt. Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status Entscheidung HOME abcde abcde Spalte 1 fghij fghij klmno Item 1 klmno Spalte zur. Kalender/Zähler Spalte vor Zählzeichen 3 / 1000 Kalender / 123··· ▽...
  • Seite 84 ■ Geben Sie die Kalenderzeichen ein. Im Kalender/Zähler-Eingabefenster werden die Kalenderzeichen angezeigt. Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status Ausführen Entscheidung HOME abcde abcd Ausführen Spalte 1 fghij fghij Item 1 Abbrechen klmno klmn Spalte lte vor Zählzeichen 3 / 1000 Kalender 123···...
  • Seite 85 ■ Berühren Sie das einzugebende Druckelement. Die im Druckinhalt-Bearbeitungsbereich dargestellte Zeichenfolge wird im Drucklayout angezeigt. Zeicheneingabe 2015.07.07 12:45 [Stillstand Name Druckauftrag[ Druck Stop Status Entscheidung HOME abcde abcde Spalte 1 fghij fghij klmno Item 1 klmno Spalte zur. Spalte vor Zählzeichen 11 / 1000 Kalender /...
  • Seite 86 ■ Geben Sie die Kalenderzeichen ein. Im Kalender/Zähler-Eingabefenster werden die Kalenderzeichen angezeigt. Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status Ausführen Entscheidung HOME abcd abcde Ausführen Spalte 1 fghij fghij klmn Abbrechen klmno Item 1 Spalte lte vor Zählzeichen 3 / 1000 Kalender / 123···...
  • Seite 87: Drucken Zukünftiger Datumsangaben (Offset)

    4.10.2 Drucken zukünftiger Datumsangaben (Offset) (1) Offset-Funktion ● Legt das Datum und die Uhrzeit durch Addieren des Offset-Werts und des Datum/Uhrzeit-Werts der Systemzeit fest. ● Die einstellbaren Offset-Werte sind in der untenstehenden Tabelle aufgeführt. Einstellungsbereich für Offset-Werte Jahr 0 – 99 Monat 0 –...
  • Seite 88 (2) Bedienung Stellt einen Offset von 1 Monat im Kalenderblock „YY.MM.DD“ ein. Der Bildschirm „Zeicheneingabe“ wird angezeigt. Zeicheneingabe 2015.07.07 12:45 [Stillstand Name Druckauftrag[ Druck Stop Status HOME abcde abcde Spalte 1 Cursor fghij fghij klmno klmno Item 1 Spalte zur. Spalte vor Zählzeichen 12 / 1000...
  • Seite 89 ■ Geben Sie für Offset „Monat“ den Wert „1“ ein. Die im Druckinhalt-Bearbeitungsbereich dargestellte Zeichenfolge wird im Drucklayout angezeigt. Kalendereinstellung [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Kalender Block:1/2 Druck Stop Status HOME Spalte 1 Zur. Item 1 1.Bildschirm 2.Bildschirm Substitutionsregeln Nr <...
  • Seite 90: Drucken Unter Verwendung Eines Anderen Datumszeichens (Substitutionsregel)

    ● Für jeden Kalenderblock wird eine Substitutionsregelnummer ausgewählt. ● Die Substitutionsregelnummer kann für mehrere Kalenderblöcke gemeinsam verwendet werden. Maximale Anzahl Substitutionsregeln Modelltyp Maximale Anzahl Substitutionsregeln RX2-B RX2-S (Option: Bis zu 99) ● Als Substitutionszeichen können Kana-Zeichen, alphanumerische Zeichen und Benutzervorlagen verwendet werden.
  • Seite 91 (3) Bedienung Legt die Substitutionsregel für das Kalenderzeichen „Stunde“ fest. Der Bildschirm „Zeicheneingabe“ wird angezeigt. ■ Drücken Sie Kalendereinstellung Der Bildschirm „Kalendereinstellung“ wird angezeigt. ■ Drücken Sie oder und wählen Sie den zu bearbeitenden Zurück Kalenderblock aus. ■ Stellen Sie die Substitutionsregel „Stunde“ auf „bereit“ ein. Kalendereinstellung [Stillstand 2015.07.07 12:45...
  • Seite 92: Drucken Von Schichtcode (Optional: Rx2-S)

    4.11 Drucken von Schichtcode (Optional: RX2-S) (1) Übersicht ● Teilt einen Tag in mehrere Arbeitsschichten auf und druckt für jede Arbeitsschicht einen anderen Code. Beispiel: Arbeitstag im 3-Schicht-Betrieb Bereich Druckergebnis 0:30 bis 8:14 08:15 bis 16:44 16:45 bis 00:29 (Eine Anleitung zum Einrichten des Schichtcodes für dieses Beispiel finden Sie unter „(2) Bedienung“.) ●...
  • Seite 93 (2) Bedienung Der Bildschirm „Zeicheneingabe“ wird angezeigt. Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status Entscheidung HOME abcde abcde Spalte 1 fghij fghij Kalender/Zähler klmno klmno Item 1 Spalte zur. Spalte vor Zählzeichen 6 / 1000 Kalender / 123··· ▽...
  • Seite 94 ■ Drücken Sie Ausführen Ausführen Die Kalenderzeichen werden im Druckinhalt-Bearbeitungsbereich angezeigt. ■ Berühren Sie das einzugebende Druckelement. Die im Druckinhalt-Bearbeitungsbereich dargestellte Zeichenfolge wird im Drucklayout angezeigt. Zeicheneingabe 2015.07.07 12:45 [Stillstand Drucklayout Name Druckauftrag[ Druck Stop Status Einzugebendes Entscheidung HOME Druckelement abcde abcde Spalte 1...
  • Seite 95: Drücken Sie Zurück

    ■ Drücken Sie Schichtcode Der Bildschirm „Schichtcode Einstellung“ wird angezeigt. Die letzte Zeile dient zum Hinzufügen einer Schicht. Schichtcode Einstellung [Stillstand 2015.07.07 12:45 Druckinhalt Startzeit Eingabezeit in aufsteigender Reihenfolge. Druck ~ 2 3 : 5 9 Status Stop ~ 2 3 : 5 9 HOME Duplizieren Zeile löschen...
  • Seite 96: Aktualisieren Des Druckinhalts In Festen Zeitabständen (Zeitzähler)

    4.12 Aktualisieren des Druckinhalts in festen Zeitabständen (Zeitzähler) (Optional:RX2-S) (1) Übersicht ● Der Druckinhalt wird in einem intern festgelegten Zeitintervall (Minuten) aktualisiert. ● Wenn die als Standard vorgesehene Zeit einmal täglich eingestellt wird, wird der Druckinhalt zu dem betreffenden Zeitpunkt auf einen voreingestellten Wert aktualisiert.
  • Seite 97 (2) Bedienung Der Bildschirm „Zeicheneingabe“ wird angezeigt. Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status Entscheidung HOME abcde abcde Spalte 1 fghij fghij Kalender/Zähler Item 1 klmno klmno Spalte zur. Spalte vor Zählzeichen 6 / 1000 Kalender / 123··· ▽...
  • Seite 98 ■ Drücken Sie Ausführen Ausführen Die Kalenderzeichen werden im Druckinhalt-Bearbeitungsbereich angezeigt. ■ Berühren Sie das einzugebende Druckelement. Die im Druckinhalt-Bearbeitungsbereich dargestellte Zeichenfolge wird im Drucklayout angezeigt. Zeicheneingabe [Stillstand 2015.07.07 12:45 Drucklayout Name Druckauftrag[ Druck Status Stop Einzugebendes HOME Druckelement abcde abcde Spalte 1 fghij...
  • Seite 99 ■ Drücken Sie Zeitzähler Der Bildschirm „Zeitzähler Einstellung“ wird angezeigt. Zeitzähler Einstellung [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status HOME Zeitzähler Bereich Duplizieren Einstellung Rücksetzen Rücksetzzeit Stunde 0 0 Minute Erneuerungs- 15 Minuten zeitraum Zurück Zurück ■ Geben Sie Bereich, Rücksetzwert, Rücksetzzeit und Erneuerungszeitraum ein. ■...
  • Seite 100: Verwenden Der Zählerfunktion

    Ergebnis in den Druckinhalt übernommen. ● Eine Gruppe von Zählerzeichen wird als „Zählerblock“ bezeichnet. Maximale Anzahl Zählerblöcke Modelltyp Maximale Anzahl Zählerblöcke RX2-B RX2-S (Option: Bis zu 8) (Maximale Stellenanzahl: 20 Stellen/Zählerblock) ● Zählerbedingungen werden für jeden Zählerblock gesondert festgelegt.
  • Seite 101: Zählerblock

    Zählerblock Zählereinstellung 2015.07.07 12:45 [Stillstand Name Druckauftrag[ Zähler Block:1/2 Druck Stop Status HOME Spalte 1 Zur. Der Zählerblock Item 2 ist durch einen blauen Rahmen gekennzeichnet. 1.Bildschirm 2.Bildschirm 3.Bildschirm Wert 0 0 0 Bereich 0 0 0 0 0 0 Aktuali- 0 0 0 0 0 (läuft)
  • Seite 102: Einrichtungsbeispiele Für Zählereinstellungen

    (2) Einrichtungsbeispiele für Zählereinstellungen ◯ 1 Nummerieren in 1er-Schritten von „000“ bis „999“. Wert 0 0 0 Bereich 0 0 0 9 9 9 Aktualisieren (läuft) 0 0 0 0 0 0 0 0 0 1 (Einheit) Wert Richtung aufwärts abwärts Gehe Rücksetzen Zählersprung...
  • Seite 103 ◯ 2 Nummerieren in 1er-Schritten von „A01“ bis „Z99“. Wert A 0 1 Bereich A 0 0 Z 9 9 Aktualisieren (läuft) 0 0 0 0 0 0 0 0 0 1 (Einheit) Wert Richtung aufwärts abwärts Gehe . 9 9 .
  • Seite 104 ◯ 3 Festlegen einer Benutzervorlage als Zählerwert Wert Bereich Aktualisieren 0 0 0 0 0 (läuft) 0 0 0 0 1 (Einheit) Wert Richtung aufwärts abwärts Gehe Rücksetzen Zählersprung Nullen unterdrücken keiner bereit Multiplikator Beispiel: Benutzervorlage ist wie folgt definiert: Benutzervorlagencode Vorlagendefinition ...
  • Seite 105: Zähler Zurücksetzen

    ◯ 4 Zurücksetzen des Zählerwerts auf einen voreingestellten Wert. Wert 0 0 1 Bereich 0 0 0 9 9 9 (läuft) Aktualisieren 0 0 0 0 0 0 0 0 0 1 (Einheit) Wert Richtung aufwärts abwärts Gehe 9 9 9 0 0 1 Rücksetzen 0 0 1...
  • Seite 106 ◯ 5 Ersetzen der 0 im Zählerwert beim Drucken durch ein Leerzeichen. Wert 0 0 0 0 Bereich 0 0 0 0 9 9 9 9 Aktualisieren 0 0 0 0 0 (läuft) 0 0 0 0 1 (Einheit) Wert Richtung aufwärts abwärts Gehe Rücksetzen...
  • Seite 107 (3) Bedienung Der Bildschirm „Zeicheneingabe“ wird angezeigt. Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Stop Status HOME abcde abcde Spalte 1 fghij fghij Item 2 Kalender/Zähler klmno klmno Spalte zur. Spalte vor Zählzeichen 3 / 1000 Kalender / 123··· ▽ ABC···...
  • Seite 108: Der Zählerblock

    ■ Geben Sie (Zählzeichen) ein. Zähler C Im Kalender/Zähler-Eingabefenster werden die Zählzeichen angezeigt. Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Druck Ausführen Stop Status HOME abcd abcde Spalte 1 Ausführen fghij fghij Item 2 klmn Abbrechen klmno Spalte lte vor Zählzeichen 6 / 1000 Kalender 123···...
  • Seite 109 ■ Drücken Sie Ausführen Entscheidung Die im Druckinhalt-Bearbeitungsbereich dargestellte Zeichenfolge wird im Drucklayout angezeigt. Das eingegebene Zeichen wird übernommen. Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag Druck Start Status HOME abcde abcde Spalte 1 fghij fghij klmno klmno Item 2 Spalte zur. Spalte vor Zählzeichen 6 / 1000...
  • Seite 110 2.Bildschirm Zählereinstellung [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Zähler Block:1/2 Druck Status Stop HOME Spalte 1 Zur. Item 2 Bildschirm „Zählerein- stellung wechseln“ 1.Bildschirm 2.Bildschirm 3.Bildschirm Erhöhen Richtung aufwärts abwärts Gehe Aktualisieren Zurück 3.Bildschirm 2015.07.07 12:45 Zählereinstellung [Stillstand Name Druckauftrag[ Zähler Block:1/2 Druck Stop Status...
  • Seite 111: Drucken Mit Zählmultiplikation

    4.13.2 Drucken mit Zählmultiplikation (1) Funktion ● Ändert den Zählerwert bei jedem Druckvorgang um einen festgelegten Wert. ● Multipliziert den Zählerwert mit einem voreingestellten Wert und druckt das Ergebnis. ● Druckt linksbündig. ● Rundet die Dezimalstellen des Produkts auf die Anzahl der Zählerstellen ab. ●...
  • Seite 112 (2) Bedienung In diesem Beispiel wird der Zählmultiplikator auf 0,3048 eingestellt, der Wert von Fuß in Meter umgerechnet (1 Fuß → 0,3048 Meter) und das Ergebnis gedruckt. ■ Geben Sie ein. Zähler C Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag Druck Start Status HOME...
  • Seite 113 ■ Der Zählerwert wird mit dem eingegebenen Zählmultiplikator multipliziert und das Ergebnis gedruckt. Die folgenden Tabellen zeigen ein Beispiel der Druckergebnisse. (Mit deaktivierter und aktivierter Nullenunterdrückung.) Ergebnis beim Drucken mit Zählermultiplikation (Nullenunterdrückung aktiviert) Eingabezeichen C C C C C C Zählmultiplikator 0 .
  • Seite 114: Überspringen Bestimmter Zeichen Und Weiterdrucken (Zähler Überspringen)

    4.13.3 Überspringen bestimmter Zeichen und weiterdrucken (Zähler überspringen) (1) Funktion ● Eingestelltes Zeichen überspringen und zum Drucken mit dem nächsten Zählerwert fortfahren. ● Ein Zeichen für „Zähler überspringen“ ist entweder ein Großbuchstabe, ein Kleinbuchstabe oder eine Benutzervorlage. ● Es können bis zu 5 Zeichen als Zeichen für „Zähler überspringen“ eingegeben werden. ●...
  • Seite 115 (3) Bedienung Nachfolgend die Prozeduren zum Überspringen der Buchstaben „I“ und „Q“, die für „Zähler überspringen“ eingegeben werden. ■ Geben Sie ein. Zähler C Zeicheneingabe [Stillstand 2015.07.07 12:45 Name Druckauftrag Druck Start Status HOME abcde abcde Spalte 1 fghij fghij klmno klmno Item 2...
  • Seite 116: Die In "Zähler Überspringen" Eingegebenen Zeichen Werden Übersprungen

    ■ Drücken Sie und wählen Sie den Bildschirm „Zählereinstellung“. 2. Bildschirm Geben Sie „I“ und „Q“ im 2. Bildschirm des Bildschirms „Zählereinstellung“ ein. Kalendereinstellung [Stillstand 2015.07.07 12:45 Name Druckauftrag[ Zähler Block:1/1 Druck Start Status Entscheidung HOME Spalte 1 Item 2 Bildschirm „Zählereinstellung 1.Bildschirm...
  • Seite 117: Festlegen Der Druckvorgaben

    Verhältnis von 1 zu 3 Tintentropfen. Die 2 Tintentropfen werden aus der Ablaufrinne wiederaufgenommen. Einstellungsbereich des Partikelverbrauchsverhältnisses Modelltyp 1 Zeile 2 Zeilen 3 Zeilen Hinweise RX2-B 1/3 bis 1/16 1/4 bis 1/16 1/4 bis 1/16 – RX2-S 1/2 bis 1/16 1/2 bis 1/16...
  • Seite 118: Einstellung

    ◯ 4 Zeichenausrichtung ● Die Druckrichtung der Zeichen kann festgelegt werden. ● Die folgende Tabelle zeigt eine Übersicht der Einstellungen und Druckergebnisse. Einstellung Transportrichtung Druckergebnis Transportrichtung 0: A B C a← A B C 1 2 3 → →b 1: A B C a←...
  • Seite 119 ◯ 6 Schreibstartposition ● Die Schreibstartposition kann festgelegt werden. ● Nach der Einstellung in Zeicheneinheiten oder mm erfolgt die Feineinstellung in Scan-Einheiten. ● Für die Eingabe in Millimetereinheiten wählen Sie „Band Geschw.“ ● Sensor und Düse sind wie unten angegeben gegeneinander positioniert. Düse vor dem Sensor positioniert Düse hinter dem Sensor positioniert Sensor...
  • Seite 120 ● Bei einer Einstellung von 1/1 erfolgt keine Frequenzteilung. ● Bei deaktiviertem Geschwindigkeitsgeber kann diese Funktion nicht aktiviert werden. ◯ 1 0 Schreib-Startposition einstellen (RX2-S) ● Verhindert Änderungen der Druckposition. ● Kann bei deaktiviertem Geschwindigkeitsgeber nicht eingestellt werden. ● Passt die Schreibstartposition an den Wert der Einstellung „Abstand zwischen Druckkopf und Produkt“...
  • Seite 121 2015.07.07 12:45 Druckvorgaben [Stillstand Name Druckauftrag [ 1.Bildschirm 3.Bildschirm 2.Bildschirm Druck Geschwindig- Geschwindigkeitsgeber Start keiner Auto Status keitsgeber Druckzielweite (0~9999) 0060 HOME Aktuelle Druckweite 0030 (0~9999) Schreib-Startposition gesperrt freigegeben einstellen ◯ 1 2 Druckzielweite ● Geben Sie für „Auto“ die „Druckzielweite“ in mm ein. Geben Sie die Länge des Feldes ein, in dem das Druckziel erfasst wird.
  • Seite 122 ● Der Begriff „Prellen“ bezeichnet eine Instabilität der Signalspannung zu Beginn oder am Ende des Sensorsignals. ◯ 1 6 Tropfenladungsregel (nur RX2-S) ● Für „Tropfenladungsregel“ gibt es drei Regeln: „Standard“, „Mix Einzelabfrage und verschränkt“ und „Mix einzel verschränkt“. ● Mit dieser Funktion wird eine bessere Druckqualität erreicht als im Standarddruck gemischter Punktdaten, besonders bei einem Partikelverbrauchsverhältnis von 1/1 bis 1/4.
  • Seite 123 ● Wenn die Bedingungen in der nachfolgenden Tabelle bei der Steuerung von Standard/Hoher Qualität gemischt erfüllt werden, ist der gemischte Druck von Standard und hoher Qualität möglich. Bedingungen für den Druck in hoher Qualität bei Mix Einzelabfrage und verschränkt Bedingungen Druckdatenbeispiel Keine Barcodes eingestellt.
  • Seite 124: Einstellen Des Wiederholungsdrucks

    4.14.2 Einstellen des Wiederholungsdrucks (1) Übersicht ● Bewirkt den fortlaufenden Druck einer Druckbeschreibung. ● Stellt die „Druckintervalle“ und den „Druckzähler“ für den Wiederholungsdruck ein. ● Der Wiederholungsdruck kann mit der Einstellung „Auto“ für „Geschwindigkeitsgeber“ nicht verwendet werden. ◯ 1 Druckintervalle ●...
  • Seite 125: Einstellen Des Variablen Drucks

    ● Legt fest, ob beim Ermitteln der Einstellung des Kalender-Offsets (Monat oder Jahr) der aktuelle oder der vergangene Tag geprüft wird. ◯ 2 DIN Druck (Optional: RX2-S) ● Jeder Ausdruck wird um 180° gedreht wiederholt, sodass die Zeichen sowohl von oben als auch von unten lesbar sind.
  • Seite 126: Invertiert

    ◯ 3 EAN Prefix (nur RX2-S) ● Gibt an, ob der Ländercode bei EAN-13- und EAN-8-Barcode per Zeicheneingabe festgelegt oder anhand des Druckformats ausgewählt wird. Anzahl der Stellen des Barcodes Ländercode Daten Prüfziffer Insgesamt EAN-13 EAN-8 EAN Prefix Wert setzen...
  • Seite 127: Druckvorgaben Feineinstellen (Druckparameter Einstellen)

    4.14.4 Druckvorgaben feineinstellen (Druckparameter einstellen) (1) Funktion ● Der Vorgang beginnt im Bildschirm „Druckbeschreibung“. ● Die Druckvorgaben „Zeichenhöhe“, „Zeichenbreite“, „Schreibstartposition“ und „Frequenzteilung“ für das aktuelle Druckbild lassen sich problemlos einstellen. ● Da Änderungen der Einstellungen sofort im Ausdruck wiedergegeben werden, lassen sie sich während des Druckvorgangs mühelos überprüfen.
  • Seite 128: Wartung

    5. WARTUNG (1) Funktionen Option Beschreibung Abschnitt ● Zeigt das TYP-FORM, die Seriennummer usw. Geräte-Information des Gerätes an. Betriebsverwaltung ● Zeigt den Betriebszustand an. Test Druck ● Druckt ohne Auslösung durch ein Druckstartsignal. Erregungseinstellung ● Bestimmt den für die Aufrechterhaltung einer guten Handbuch 6.11 aktualisieren (Düsentest) Druckqualität optimalen Erregungseinstellungswert.
  • Seite 129: Überprüfen Der Geräteinformationen

    ● Zeigt das TYP-FORM des Gerätes an. Seriennummer ● Zeigt die Seriennummer des Gerätes an. Tinte ● Zeigt den Typ der verwendeten Tinte an. ● Durch Drücken von Upgrade kann die Upgrade-Bedingung Upgrade (nur RX2-S) geprüft werden. (2) Bedienung Drücken Sie Geräte-Information im Wartungsmenü. Geräte-Information [Bereit 2015.07.07 12:45...
  • Seite 130: Überwachen Des Betriebszustands

    5.2 Überwachen des Betriebszustands (1) Funktionen ● Zeigt den Betriebszustand des IJ Druckers an. ● Speichert einmal in der Stunde die Betriebszeit und den Druckzähler (1 Minute je Stunde). Nach einem Stromausfall wird der zuletzt gespeicherte Zustand wiederhergestellt. ● Die folgenden Optionen werden auch im Bildschirm „Druckbeschreibung“ (Startbildschirm) angezeigt. (Im Bildschirm „Druckbeschreibung“...
  • Seite 131: Drucken Ohne Sensorsignal (Test Druck, Druck Starten)

    5.3 Drucken ohne Sensorsignal (Test Druck, Druck starten) (1) Funktionen ● Diese Funktion druckt auf Tastenbetätigung ohne Auslösung durch ein Druckstartsignal. ● Der Druckvorgang kann im Bereitzustand auch durch Drücken von Druck starten im Menü „Druck Status“ gestartet werden. (2) Bedienung ■...
  • Seite 132: Überprüfen Der Registrierten Software

    5.4 Überprüfen der registrierten Software (1) Funktionen ●Zeigt die Bezeichnung und die Version der registrierten Software an. (2) Bedienung ■ Drücken Sie Softwarestand im Wartungsmenü. Softwarestand [Bereit 2015.07.07 12:45 Name Software Version Druck Stop Status Basissoftware 1 01. 00 Controller Software 01.
  • Seite 133: Überprüfen Der Ausführbaren Funktionen

    5.5 Überprüfen der ausführbaren Funktionen (1) Funktionen ●Prüft, ob die einzelnen Funktionen verwendbar oder eingeschränkt sind. ●Eingeschränkte Funktionen wurden vom Administrator mit der Login-Funktion gesperrt. ●Im Falle einer eingeschränkten Funktion werden die entsprechenden Bedientasten nicht angezeigt oder die entsprechenden Bildschirme können nicht aufgerufen werden. ●Die Namen eingeschränkter Funktionen werden grau hinterlegt dargestellt.
  • Seite 134 (2) Bedienung ■ Drücken Sie Funktionseinschränkung im Wartungsmenü. Der Bildschirm „Funktionseinschränkung“ wird angezeigt. Funktionseinschränkung [Stillstand 2015.07.07 12:45 Druck Start Status Zeicheneingabe verwendbar eingeschränkt HOME Format aufrufen verwendbar eingeschränkt Format speichern verwendbar eingeschränkt Druckvorgaben verwendbar eingeschränkt Druckformat verwendbar eingeschränkt Wartung verwendbar eingeschränkt Passwort einrichten verwendbar eingeschränkt Die aktiven...
  • Seite 135: Druckereinstellung

    6. DRUCKEREINSTELLUNG (1) Funktionen Option Inhalt Abschnitt Anwendungsspezifische ● Legt die Druckeinstellungen fest. Einstellung ● Legt die aktuelle Zeit, die Kalenderzeit und Datum/Uhrzeit einstellen andere zeitbezogene Einstellungen fest. ● Legt die Einstellungen für die serielle Kommunikationsumgebung Handbuch Kommunikation zwischen einem externen einstellen Gerät und dem IJ Drucker fest.
  • Seite 136: Festlegen Der Anwendungsspezifischen Einstellungen

    Wenn das Druckstartsignal einmal auslöst. ● Deaktiviert, wenn der Druckzähler auf „0“ eingestellt ist. ◯ 2 Zeichenausrichtung ändern (Wechselsignalmodus) (optional: RX2-B) ● Legt die Zeichenausrichtungsmethode „Vorwärts“ und „Umgekehrt“ für den Druck in beide Richtungen fest. ● Der Inhalt des Auswahlmenüs „Ausrichtung ändern“ hängt von der Einstellung „Zeichenausrichtung ändern“...
  • Seite 137: Aktiviert

    ● Diese Einstellung funktioniert genauso wie reziproker Druck in beiden Richtungen. ● Bei freiem Layoutformat werden die Elemente wie eingestellt gedruckt. ◯ 4 Ausgangssignal (optional: RX2-B) ● Legt fest, ob als Ausgangssignal des IJ Druckers „Drucken beendet“ oder „Druckvorgang läuft“ ausgegeben wird.
  • Seite 138 ◯ 6 Zeichengröße ● Legt die Größe der verwendeten Zeichen fest. ● Folgende Einstellungen sind möglich: Zeichengröße 1 5x8, 5x7 Zeichengröße 2 9x8, 9x7 ◯ 7 Erregungseinstellung Alarm ● Wenn die aktuelle Umgebungstemperatur und die Standard-Umgebungstemperatur (Umgebungstemperatur beim Aktualisieren des Erregungseinstellungswerts) einen bestimmten Wert übersteigt, wird der Alarm „Prüfung der Erregungseinstellung“...
  • Seite 139: Zeichenausrichtung Ändern (Ausrichtung Ändern) - Nachtrag

    (2) Bedienung ■ Drücken Sie Anwendungsspezifische Einstellungen im Menü „Druckereinstellung“. 2015.07.07 12:45 Anwendungsspezifische Einstellung [Stillstand Fortlaufender Druckmodus signal Signalauslösung Zeichenausrichtung ändern Druck in beide Richtungen Druck Status Start Ausrichtung ändern OFF=Vorwärts(ABC) Umgekehrte Richtung Rechtsbündig Linksbündig HOME Ausgangssignal drucken beendet druckvorgang läuft Gesperrt Freigegeben Fehler Druckdatenwechsel Zeichengröße 1...
  • Seite 140 Reziprokes Drucksignal und Zeichenausrichtung (Für „Zeichenausrichtung ändern“ = „Normal und invertiert“) Reziprokes Drucksignal Ausrichtung Zeichenaus- ändern richtung 0:ABC(→) (←) Druckreihenfolge Druckreihenfolge OFF = Normal 1:ABC(←) (→) Druckreihenfolge Druckreihenfolge 0:ABC(→) (←) Druckreihenfolge Druckreihenfolge OFF = Invertiert 1:ABC(←) (→) Druckreihenfolge Druckreihenfolge Reziprokes Drucksignal und Zeichenausrichtung (Für „Zeichenausrichtung ändern“...
  • Seite 141 ● Bedienungsbeispiele Beispiel: Drucken von „ABC“ auf trapezförmigem Druckmaterial ◯ 1 Zeichenausrichtung ändern: „Druck in beide Richtungen“ Ausrichtung ändern: „OFF = Vorwärts“ Reziprokes A B C Drucksignal: OFF Druckreihenfolge Druckreihenfolge Reziprokes A B C Drucksignal: ON Druckreihenfolge Druckreihenfolge Reziprokes A B C Drucksignal: OFF Druckreihenfolge Druckreihenfolge...
  • Seite 142: Einstellen Von Datum Und Uhrzeit

    6.2 Einstellen von Datum und Uhrzeit (1) Funktionen ● Legt die Werte für das Datum und die Uhrzeit fest. Einstellung Inhalt Vorgabe Aktuelle Zeit ● Ändert die aktuelle Zeit (Uhrfunktion) – ● Legt fest, ob die Kalenderzeit mit der aktuellen Zeit mitläuft oder angehalten wird.
  • Seite 143 (2) Bedienung ■ Drücken Sie Datum/Uhrzeit einstellen im Menü „Druckereinstellung“. 2015.07.07 12:45 Datum/Uhrzeit einstellen [Stillstand Aktuelle Zeit 2 0 1 5 (jahr) 0 7 (monat) 0 7 (tag) 1 2 (stunde) 4 5 (minute) 4 5 (sekunden) Druck Start Status Kalenderzeit einstellen auf aktuelle Zeit Uhrstopp...
  • Seite 144: Einrichten Des Displays

    6.3 Einrichten des Displays (1) Funktionen ● Legt die Displayeinstellungen fest. Einstellung Inhalt Vorgabe ● Legt fest, wie lange das Display eingeschaltet bleibt. Das Display wird ausgeschaltet, wenn Aus in 3 min innerhalb von 3 Minuten keine Eingabe erfolgt. Das Display wird ausgeschaltet, wenn Aus in 30 min innerhalb von 30 Minuten keine Display...
  • Seite 145 (2) Bedienung ■ Drücken Sie im Menü „Druckereinstellung“. Displayeinstellung 2015.07.07 12:45 Displayeinstellung [Stillstand Display Aus in 3 min Tastenlayout QWERTY Zeichendisplay nicht Bereitgestellt Uhrzeit Anzeigeformat YYYY.MM.DD Fenster fürs manuelle Kontrollmenü Anzeigen Ausblenden Eingabemethode arabisch nach links nach rechts Zurück 6-11 ● Einrichten des Displays...
  • Seite 146: Wechseln Des Benutzers

    6.4 Wechseln des Benutzers (1) Funktionen ● Führt eine erneute Anmeldung unter einem anderen als dem aktuellen Benutzernamen durch. ● Wählt bei der Anmeldung den Benutzer aus und gibt das Passwort ein. ● Der Administrator legt den Benutzernamen und das Passwort sowie die Funktionseinschränkungseinstellung vorab fest.
  • Seite 147 ■ Drücken Sie auf den Benutzernamen User2 Ein Passworteingabefenster wird geöffnet. 2015.07.07 12:45 Login Benutzerwechsel [Stillstand Aktuelle Benutzer ID: User9 User2 User3 Admin Enter Enter Abbrechen Passwort für den Benutzernamen Löschen „User2“ eingeben. Ändern Ändern Zurück ■ Geben Sie das Passwort für den Benutzernamen „User2“ ein und drücken Enter Enter Sie werden mit dem Benutzernamen „User2“...
  • Seite 148: Festlegen Der Passwörter Für Die Einzelnen Benutzer

    6.5 Festlegen der Passwörter für die einzelnen Benutzer (1) Funktionen ● Die Benutzer legen jeweils ihr eigenes Passwort fest. ● Wenn ein Benutzer jedoch vom Administrator eingerichtet und die Passworteinstellung eingeschränkt wurde, wird der Bildschirm für die Passwortänderung nicht angezeigt. ●...
  • Seite 149: Zusatzfunktionen

    7. ZUSATZFUNKTIONEN (1) Funktionen Option Inhalt Abschnitt ● Löscht und ändert Druckbildnamen, ändert die Druckbildverwaltung Speichernummer und Gruppe gespeicherter Druckbilder. ● Löscht und ändert Gruppennamen, ändert die Nummer Gruppe verwalten von Gruppen, in denen Druckbilder zusammengefasst und verwaltet werden. ● Erstellt und bearbeitet Benutzervorlagen Grafik erstellen (gespeicherte Zeichen).
  • Seite 150: Druckbildverwaltung

    7.1 Druckbildverwaltung 7.1.1 Verwalten gespeicherter Druckbilder (1) Funktionen Druckbild-Verwaltungsfunktionen Option Inhalt Abschnitt Regelname ändern ● Ändert den Regelnamen gespeicherter Druckbilder. 7.1.2 Formatname löschen ● Löscht gespeicherte Druckbilder. 7.1.3 ● Ändert die Speichernummer gespeicherter Formatnummer ändern 7.1.4 Druckbilder. Gruppe wechseln ● Ändert die Gruppe gespeicherter Druckbilder. 7.1.5 ●...
  • Seite 151: Druckbild-Auswahlmethode

    (3) Druckbild-Auswahlmethode ◯ 1 Normal Der Beispielbildschirm ist in der obenstehenden Abbildung dargestellt. ◯ 2 Mehrfach Mehrfach Druckbildverwaltung [ Stillstand 2015.07.07 12:45 Name Druckauftrag [ Gruppen- Gruppenname [ nummer Druck Suchbedingungen Status Start Nor- Mehr- Bereich fach HOME Name Druckauftrag Name Druckauftrag S A M P L E 0 1 S A M P L E 0 2...
  • Seite 152 7.1.2 Ändern des Druckbildnamens (1) Funktionen ● Ändert den Regelnamen eines gespeicherten Druckbildes. (2) Bedienung Der Bildschirm „Druckbildverwaltung“ wird angezeigt. ■ Wählen Sie den Auswahlmodus „Normal“ und wählen Sie das Druckbild aus. Druckbildverwaltung [ Stillstand 2015.07.07 12:45 Name Druckauftrag [ Gruppen- Gruppenname [ nummer...
  • Seite 153: Löschen Gespeicherter Druckbilder

    7.1.3 Löschen gespeicherter Druckbilder (1) Funktionen ● Löscht gespeicherte Druckbilder. (2) Bedienung Der Bildschirm „Druckbildverwaltung“ wird angezeigt. ■ Wählen Sie das Druckbild aus. Wechselt die Druckbild-Auswahlmethode. Druckbildverwaltung [ Stillstand 2015.07.07 12:45 Name Druckauftrag [ Gruppen- Gruppenname [ nummer Druck Suchbedingungen Status Start Nor-...
  • Seite 154: Ändern Der Druckbildnummer

    7.1.4 Ändern der Druckbildnummer (1) Funktionen ● Ändert die Speichernummer eines gespeicherten Druckbildes. ● Tauscht die Speichernummern zweier ausgewählter Druckbilder aus. ● Einem Druckbildnamen wird eine Gruppennummer zugewiesen. (2) Bedienung Der Bildschirm „Druckbildverwaltung“ wird angezeigt. ■ Wählen Sie den Auswahlmodus „Normal“ und wählen Sie den Druckbildnamen aus.
  • Seite 155 ■ Formatnummer ändern Wählen Sie das erste Druckbild und drücken Sie Der Bildschirm für die Auswahl des zweiten Druckbildes wird angezeigt. Hierbei werden alle Druckbilder angezeigt. Druckbildverwaltung [ Stillstand 2015.07.07 12:45 Name Druckauftrag [ Gruppen- Gruppenname [ nummer Druck Suchbedingungen Nor- Status Start...
  • Seite 156: Änderung Ausführen

    ■ Wählen Sie das 2. Druckbild aus. Druckbildverwaltung [ Stillstand 2015.07.07 12:45 Name Druckauftrag [ Gruppen- Gruppenname [ nummer Druck Suchbedingungen Nor- Status Start Zwei Druckdaten-Registriernummern werden ausgetauscht. HOME Name Druckauftrag Name Druckauftrag 1. Druckbild S A M P L E 0 1 S A M P L E 0 2 Seite auswählen S A M P L E 0 3...
  • Seite 157: Ändern Der Gruppe Eines Druckbildes

    7.1.5 Ändern der Gruppe eines Druckbildes (1) Funktionen ● Ändert die Gruppe, der ein gespeichertes Druckbild angehört. (2) Bedienung Der Bildschirm „Druckbildverwaltung“ wird angezeigt. ■ Wählen Sie das Druckbild aus. Wechselt die Druckbild-Auswahlmethode. Druckbildverwaltung [ Stillstand 2015.07.07 12:45 Name Druckauftrag [ Gruppen- Gruppenname [ nummer...
  • Seite 158 7.2 Gruppe verwalten 7.2.1 Gruppe verwalten (1) Funktionen Druckbild-Verwaltungsfunktionen Option Inhalt Abschnitt ● Ändert einen Gruppennamen. Gruppenname erstellen 7.2.2 ● Erstellt einen neuen Gruppennamen. Gruppe löschen ● Löscht eine Gruppe und die in ihr enthaltenen Druckbilder. 7.2.3 ● Ändert die Gruppennummer. ●...
  • Seite 159 7.2.2 Ändern des Gruppennamens. (1) Funktionen ● Ändert einen Gruppennamen. ● Erstellt einen neuen Gruppennamen. (2) Bedienung Der Bildschirm „Gruppe verwalten“ wird angezeigt. ■ Wählen Sie den Auswahlmodus „Normal“ und wählen Sie die Gruppe aus. Gruppe verwalten [ Stillstand 2015.07.07 12:45 Name Druckauftrag [ Druck Status...
  • Seite 160: Löschen Einer Gespeicherten Gruppe

    7.2.3 Löschen einer gespeicherten Gruppe (1) Funktionen ● Löscht eine Gruppe und die in ihr enthaltenen Druckbilder. (2) Bedienung Der Bildschirm „Gruppe verwalten“ wird angezeigt. ■ Wählen Sie eine Gruppe aus. Wechselt die Druckbild-Auswahlmethode. Gruppe verwalten [ Stillstand 2015.07.07 12:45 Name Druckauftrag [ Druck Status...
  • Seite 161: Ändern Der Gruppennummer

    7.2.4 Ändern der Gruppennummer (1) Funktionen ● Ändert eine Gruppennummer. ● Tauscht die Gruppennummern zweier ausgewählter Gruppen aus. ● In allen Druckbildern der betreffenden Gruppe wird die Gruppennummer geändert, der Gruppenname jedoch beibehalten. (2) Bedienung Der Bildschirm „Gruppe verwalten“ wird angezeigt. ■...
  • Seite 162 ■ Wählt die 2. Gruppe aus. Gruppe verwalten [ Stillstand 2015.07.07 12:45 Name Druckauftrag [ Druck Status Start Nor- Zwei Gruppennummern warden getauscht. HOME Gruppenname Gruppenname 1. Gruppe G R O U P 0 0 1 G R O U P 0 1 1 G R O U P 0 0 2 G R O U P 0 1 2 G R O U P 0 0 3...
  • Seite 163: Erstellen Einer Benutzervorlage

    ● Bei fester Größe ist die Anzahl der horizontalen und vertikalen Punkte in der Punktmatrix festgelegt. ● Bei freier Größe kann eine Vorlage beliebiger Größe innerhalb eines Rasters von horizontal 320 Punkten x vertikal 32 Punkten erstellt werden. ● Gibt die Anzahl der erstellbaren Zeichen an. RX2-B RX2-S Feste Größe 50 Druckbilder (je Punktmatrix) 200 Druckbilder (je Punktmatrix) Freie Größe...
  • Seite 164: Ändert Die Anzeigever

    ■ Legen Sie die Punktmatrix und den Zeichenzwischenraum fest. Grafik erstellen [ Stillstand 2015.07.07 12:45 Vorlage Druck Status Start HOME Eingabe Eingabe Fest Freie Aufrufen Speich Horizontaler Punkt Punktmatrix 12x16 Zeichenzwischenraum Zurück ■ Drücken Sie Eingabe Der Bildschirm „Eingabe“ wird angezeigt. Grafik erstellen [ Stillstand 2015.07.07 12:45...
  • Seite 165 ■ Stellen Sie den Zoom ein und ändern Sie die Anzeigevergrößerung des Punktmuster-Bearbeitungsbereichs. Die Anzeigevergrößerung des Punktmuster-Bearbeitungsbereichs wird geändert. Grafik erstellen [ Stillstand 2015.07.07 12:45 Vorlage Druck Grafik Größe Status Start Hor. [16] Vert. [16] HOME Cursor- position Hor. [ 1 ] Vert.
  • Seite 166 ■ Drücken Sie Speichern Der Speicherbildschirm wird angezeigt. Wenn das Speicherziel angegeben ist, werden der Registercode und die Registerzielvorlage angezeigt. Grafik erstellen [ Stillstand 2015.07.07 12:45 Vorlage Druck Punktmatrix 12x16 Status Start HOME Seiten Nr. Registerzielvorlage Berühren Sie die [ 000 ] zu speichernde Position auf dem Logo...
  • Seite 167: Auswählen Einer Benutzervorlage

    7.3.2 Auswählen einer Benutzervorlage (1) Funktionen ● Wählt im Bildschirm „Grafik erstellen“ eine gespeicherte Benutzervorlage aus. (2) Bedienung Der Bildschirm „Grafik erstellen“ oder „Eingabe“ wird angezeigt. Grafik erstellen [ Stillstand 2015.07.07 12:45 Vorlage Druck Grafik Größe Status Start Hor. [16] Vert.
  • Seite 168: Bearbeiten Einer Vorlage

    7.3.3 Bearbeiten einer Vorlage (1) Funktionen Option Funktion ● Dupliziert das Muster des ausgewählten Bereichs und fügt es an einer Duplizieren, Einfügen beliebigen Position ein. Bewegen ● Bewegt das Muster des ausgewählten Bereichs. Feld löschen ● Löst das Muster des ausgewählten Bereichs. Invertieren ●...
  • Seite 169 ■ Berühren Sie den Punkt, bis zu dem das Rechteck gezeichnet werden soll. Die Markierung X wird an die ausgewählte Position bewegt. Grafik erstellen [ Stillstand 2015.07.07 12:45 Vorlage Endposition Druck Grafik Größe Status Start Hor. [16] Vert. [16] HOME Cursor- position Hor.
  • Seite 170 ■ Drücken Sie Ausführen Ein Rechteckmuster wird gezeichnet. Grafik erstellen [ Stillstand 2015.07.07 12:45 Vorlage Druck Grafik Größe Status Start Hor. [16] Vert. [16] HOME Cursor- position Hor. [16] Vert. [16] Zoom Löschen Aufrufen Speich Duplizie- Feld Invertie- Recht- Einfügen Bewegen Rechteck löschen eck befüll...
  • Seite 171: Erstellen Einer Benutzervorlage Mit Freier Größe

    7.3.4 Erstellen einer Benutzervorlage mit freier Größe (1) Funktionen ● Erstellt eine Benutzervorlage beliebiger Größe. ● Die maximale Größe beträgt horizontal 320 Punkte x vertikal 32 Punkte. (2) Bedienung Der Bildschirm „Grafik erstellen“ wird angezeigt. ■ Wählen Sie für „Horizontaler Punkt“ die Einstellung „Freie“. Der Bildschirm „Grafik erstellen“...
  • Seite 172 ■ Erstellen Sie im Punktmuster-Bearbeitungsbereich eine Vorlage. Wenn Sie einen Punkt berühren, wechselt dieser die Farbe. Grafik erstellen [ Stillstand 2015.07.07 12:45 Aufwärts scrollen Vorlage 8 Punkte 1 Punkt Druck Grafik Größe Farbe des Status Start Hor. [32] Punktes Vert. [16] wechselt bei HOME Cursor-...
  • Seite 173: Auswählen Einer Bitmap-Datei (Bmp)

    7.3.5 Auswählen einer Bitmap-Datei (BMP) (1) Funktionen ● Eine auf dem USB-Speicher gespeicherte Bitmap-Datei wird als Benutzervorlage aufgerufen. ● Sie kann im Bildschirm „Bitmap Datei auswählen“ und im Bildschirm „Grafik einfügen“ der bearbeiteten Grafik mit freier Größe aufgerufen werden. ● Verwenden Sie die folgenden Einstellungen zum Erstellen der Bitmap-Datei. Einstellungen der Bitmap-Datei Option Basiseinstellungen...
  • Seite 174: Bitmap Datei Auswählen

    ■ Drücken Sie Bitmap Datei auswählen 2015.07.07 12:45 Bitmap Datei auswählen [Stillstand Dateiname Dateiname Druck B_FILE1 B_FILE16 Start Status B_FILE2 B_FILE17 B_FILE3 B_FILE18 HOME B_FILE4 B_FILE19 B_FILE5 B_FILE20 B_FILE6 B_FILE7 B_FILE8 B_FILE9 B_FILE10 B_FILE11 Abbrechen B_FILE12 B_FILE13 Ausführen B_FILE14 B_FILE15 Ausführen Eine Datei aus der Liste mit Bitmap-Dateien wählen ■...
  • Seite 175 7.4 Panel-Koordinatenkorrektur (1) Funktionen ● Korrigiert den Offset von Panel- und Bildschirmkoordinaten. (2) Bedienung ■ Drücken Sie Panel-Koordinatenkorrektur im Zusatzfunktionsmenü. Der Bildschirm „Panel Koordinatenkorrektur“ wird angezeigt. Panel Koordinatenkorrektur [ Stillstand 2015.07.07 12:45 Abbrechen Schnittpunkt des Fadenkreuzes vorsichtig berühren. ■ Drücken Sie die Taste in der linken oberen und der rechten unteren Ecke des Bildschirms, bis die Meldung „Panel-Koordinatenkorrektur“...
  • Seite 176: Datensicherung - Bedienung

    7.5 Sichern von Daten auf USB-Speicher (1) Funktionen ● Sichert Druckdaten und Benutzervorlagen auf USB-Speicher. ● Gesicherte Daten können auf einen IJ Drucker kopiert werden. ● Beim Kopieren auf einen IJ Drucker kann der gewünschte Datentyp ausgewählt werden. Datentyp Inhalt ●...
  • Seite 177: Datenkopie - Bedienung

    ■ Drücken Sie Datensicherung (IJP→USB) Der Datensicherungsbildschirm wird angezeigt und die Daten werden auf den USB-Speicher geschrieben. Datensicherung (IJP → USB) [ Stillstand 2015.07.07 12:45 Datentyp Druckdaten / 20 Standard Vorlagen Benutzervorlage HOME Zeigt den Fortschritt Verarb.- Status / 22 der Datensicherung an.
  • Seite 178 ■ Drücken Sie Datenkopie (USB→IJP) Der Datenkopiebildschirm wird angezeigt. Wählt den Typ der Datenkopie (USB → IJP) [ Stillstand 2015.07.07 12:45 zu kopierenden Daten aus. Datentyp Datensicherung Druckdaten freigegeben gesperrt Standard Vorlagen freigegeben gesperrt Benutzervorlage freigegeben gesperrt HOME Verarb.- Status Wählt den zu kopierenden Ordner aus.
  • Seite 179: Kopieren Von Daten Anderer Modelle

    (4) Kopieren von Daten anderer Modelle ● Auf KX, PX, PB, PXR oder RX erstellte Daten können auf den RX2 kopiert werden. Vor der Verwendung von Daten anderer Modelle auf dem RX müssen die folgenden Punkte 1 bis 3 ausgeführt werden, um Sicherungsdaten anderer Modelle über einen PC auf dem USB-Speicher zu speichern.
  • Seite 180 ● Zum Kopieren der Daten nach dem Speichern der Daten auf dem USB-Speicher, siehe „(3) Datenkopie - Bedienung“. ● Die Taste wird bei der Auswahl des zu kopierenden Ordners in unterschiedlichen Farben nach Modellen angezeigt. Zu kopierende Angezeigte Farbe der Seriennummer Daten Blau Hellgrün Magenta Orange RX/RX2 Schwarz ●Sichern von Daten auf USB-Speicher 7-32...
  • Seite 181: Bearbeiten Von Standardvorlagen

    7.6 Bearbeiten von Standardvorlagen (1) Funktionen ● Bearbeitet die Druckvorlage in Punkteinheiten. ● Einzelbyte-Symbole werden als Vorlagen getrennt von Symbolen mit voller Breite bearbeitet. ● Die Vorgehensweise beim Bearbeiten von Vorlagen ist dieselbe wie beim Verwenden der Funktion „Grafik erstellen“. ●...
  • Seite 182 ■ Drücken Sie Ausführen Die Vorlage wird ausgewählt. Standardvorlage ändern [ Stillstand 2015.07.07 12:45 Vorlage HOME Eingabe Eingabe Stellt die ursprüngliche Wiederherstellen Vorlage wieder her. Aufrufen Speich Punktmatrix Speichern Zurück ■ Erstellen Sie im Punktmuster-Bearbeitungsbereich eine Vorlage. Wenn Sie einen Punkt berühren, wechselt dieser die Farbe. Wenn die Farbe eines Punktes durch Berühren gewechselt wurde, stellen Sie die vierfache Anzeigevergrößerung ein.
  • Seite 183: Bearbeiten Von Substitutionsregeln

    7.7 Bearbeiten von Substitutionsregeln (1) Funktionen ● Wählt die Substitutionsregel [Jahr], [Monat], [Tag], [Stunde], [Minute], [Woche] und [Tag der Woche] aus, gibt die ausgewählte Substitutionsregel ein und bearbeitet sie. ● Gibt den Namen der ausgewählten Substitutionsregeln ein und ändert ihn. (Siehe „4.10.3 Drucken unter Verwendung eines anderen Datumszeichens (Substitutionsregel).“.) (2) Bedienung ■...
  • Seite 184: Sprachauswahl

    7.8 Sprachauswahl (1) Funktionen ● Sie können anstelle von Englisch eine andere Sprache für die Displayanzeigen auswählen. Eingabemodus Einstellung Inhalt ● Sie können Akzentzeichen sowie griechische, russische und Vorgabe arabische Zeichen eingeben. ● Sie können chinesische Zeichen eingeben. Lokale Sprache (Sprache1: nur Englisch, Thailändisch, Vietnamesisch) (2) Bedienung Der Bildschirm „Zusatzfunktionsmenü“...
  • Seite 185: Nachfüllen Von Tinte Und Lösungsmittel

    8. NACHFÜLLEN VON TINTE UND LÖSUNGSMITTEL WARNUNG ● Schütten Sie die Tinte und das Lösungsmittel niemals in einen Ausguss oder ähnliches. Lassen Sie Tinten- und Lösungsmittelreste als industriellen Sondermüll von einem Spezialunternehmen für Industrieabfälle entsorgen und behandeln Sie die leeren Behälter als Industriemüll.
  • Seite 186: Auffüllen Der Tinte

    8.1 Auffüllen der Tinte (1) Übersicht ● Füllen Sie den Tintenbehälter innerhalb von 60 Minuten nach einem „Tintenstand niedrig“-Alarm auf. Wenn Sie keine Tinte nachfüllen, wird der Drucker angehalten. ● Die Tinte kann sowohl bei aus- als auch bei eingeschalteter Stromversorgung und unabhängig vom Betriebszustand des IJ Druckers aufgefüllt werden.
  • Seite 187: Auffüllen Des Lösungsmittels

    8.2 Auffüllen des Lösungsmittels (1) Übersicht ● Füllen Sie den Lösungsmittelbehälter innerhalb von 60 Minuten nach einem „Lösungsmittelstand niedrig“-Alarm auf. Wenn Sie kein Lösungsmittel nachfüllen, wird der Drucker angehalten. ● Das Lösungsmittel kann sowohl bei aus- als auch bei eingeschalteter Stromversorgung und unabhängig vom Betriebszustand des IJ Druckers aufgefüllt werden.
  • Seite 188: Vorgehensweise Bei Einem Alarm Oder Einer Störung

    9. VORGEHENSWEISE BEI EINEM ALARM ODER EINER STÖRUNG 9.1 Anzeige bei einem Alarm oder einer Störung ● Beim Auslösen eines Alarms oder Auftreten einer Störung leuchtet eine Alarm- bzw. Störungsanzeige auf. Betriebszustandsanzeige ● Wenn infolge eines Bedienfehlers eine Beurteilung des Benutzers erforderlich ist, wird eine Bestätigungsmeldung angezeigt.
  • Seite 189: Bei Einem Alarm

    (2) Bei einem Alarm Die Beschreibung, Ursache Die Alarmmeldung wird angezeigt. und Abhilfe wird angezeigt. Meldungsnr. ◇◇◇◇◇ Tintenstand niedrig ◇◇◇◇◇ Es befindet sich zu wenig Tinte im Tank. Ursache 1. Der Tintenbehälter ist fast leer. 2. Der Füllstandsensor im Tintentank ist fehlerhaft. Abhilfe 1.
  • Seite 190: Beschreibung Der Bildschirmmeldungen

    9.2 Beschreibung der Bildschirmmeldungen 9.2.1 Störungsmeldungen (1) Störungen, die einen Tintenstopp zur Folge haben Meldung Bedeutung der Meldung Abhilfe Der Tintenbehälter ist fast leer und der Druck wird angehalten. (Wenn nicht innerhalb von 60 Minuten nach ● Tinte in den Tintentank Tintenstand zu dem Alarm Tinte nachgefüllt oder ein einfüllen.
  • Seite 191 Meldung Bedeutung der Meldung Abhilfe Die Ladespannung für die Düsensteuerplatine Ladespannung ● Wenden Sie sich an Ihren EZJ125 von der Hochspannungsstromversor- zu niedrig Händler. gung ist zu niedrig. Ladespannung ● Kurzschluss mit einem anderen Das Signal der Ladeelektrode ist fehlerhaft. fehlerhaft Bauteil beheben.
  • Seite 192: Störungen, Die Keinen Tintenstopp Zur Folge Haben

    (2) Störungen, die keinen Tintenstopp zur Folge haben Meldung Bedeutung der Meldung Abhilfe Druckdatenwechsel Der Druckdatenwechsel war nicht ● Eingegebene Daten prüfen Fehler C vollständig. Druckdatenwechsel Der Druckdatenwechsel war nicht ● Eingegebene Daten prüfen Fehler M vollständig. ● Einige Druckelemente löschen Freies Layout Der Druckbilddruck mit freiem Layout oder die...
  • Seite 193 Meldung Bedeutung der Meldung Abhilfe ● Druckstartsensor näher an den Druckkopf positionieren. Das Druckstartsignal wurde während des Falsche ● Wenn das Druckstartsignal Druckens bei Wiederholungsdruck vor dem Sensorposition prellt, die Sensorfilterfunktion Druckstart gelöscht. verwenden. ● Eingegebene Daten prüfen ● Sollte ein Produkt vor dem Sensor stehen, schieben Sie Das Druckstartsignal dauerte länger als die Zeitüberschreitung...
  • Seite 194: Alarmmeldungen

    Meldung Bedeutung der Meldung Abhilfe ● Tintenstopp und Drucker Interner Kommuni- ausschalten werden empfohlen. Interner Datenverarbeitungsfehler. kationsfehler M Stromversorgung aus- und nach 10 Sekunden wieder einschalten. 9.2.2 Alarmmeldungen Meldung Bedeutung der Meldung Abhilfe ● Düsentest ausführen und Prüfung der Die Erregerspannungs-Referenz muss Erregungseinstellung Erregerspannungs- aktualisiert werden.
  • Seite 195 Meldung Bedeutung der Meldung Abhilfe ● Innerhalb von 60 Minuten Lösungsmittelstand Es befindet sich zu wenig Lösungsmittel Lösungsmittel nachfüllen. niedrig im Tank. 8.2). Haltbarkeitsgrenze ● Tinte auswechseln. der Tinte Es ist Zeit für einen Tintenwechsel. Handbuch 6.3). überschritten ● Sicherstellen, dass die Umgebungstemperatur Die Umgebungstemperatur liegt über dem Umgebungstemperatur...
  • Seite 196: Sonstige Meldungen

    9.2.3 Sonstige Meldungen Meldung Bedeutung der Meldung Abhilfe In der gewählten Einstellung erfolgen keine Tintentemperaturk ● Wenden Sie sich an Ihren Korrekturen der Tintentemperatur. orrektur Händler. P 1-4). In der gegenwärtigen Einstellung ist eine Einstellung der Tintenkonzentration nicht Keine ● Wenden Sie sich an Ihren möglich.
  • Seite 197: Überprüfen Des Alarm- Oder Störungszustands

    9.3 Überprüfen des Alarm- oder Störungszustands (1) Funktionen ● Die Uhrzeit und der Inhalt der Alarm- oder Störungsmeldungen können angezeigt werden. ● Maximal können 90 Meldungen angezeigt werden. ● Wenn die Liste 90 Meldungen enthält, wird bei Eingang einer neuen Meldung die jeweils älteste gespeicherte Meldung gelöscht.
  • Seite 198: Beheben Von Störungen Beim Drucken

    9.4 Beheben von Störungen beim Drucken ● Wenn beim Drucken eine Störung auftritt, führen Sie die in der folgenden Tabelle jeweils vorgeschlagenen Schritte zur Störungsbehebung aus. ● Wenn sich die Störung nicht wie unten beschrieben beheben lässt, ist das Problem wahrscheinlich auf eine Störung einer PC-Platine oder des Zirkulationssystems zurückzuführen.
  • Seite 199 Beschreibung der Störung Wahrscheinliche Ursache Abhilfe Abschnitt (Symptom) Wasser, Öl oder andere ● Druckziel von Ablagerungen auf der – Ablagerungen befreien. Druckzieloberfläche. Tintendruck hat sich ● Tintendruck auf den 6.10 (*1) verändert. Standardwert einstellen. Lade- und Ablenkelektrode ● Lade- und Fehlerhafte durch Tinte und Fremdstoffe 3.1.2...
  • Seite 200: Anleitung Zur Fehlerbehebung

    ● Wenn sich ein Problem nicht nach der Beschreibung in der Tabelle oben beheben lässt, setzen Sie den Drucker außer Betrieb, ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an Ihren Hitachi-Händler. ■ Geben Sie die folgenden Informationen an Ihren Händler oder Ihr Serviceunternehmen weiter: ...
  • Seite 201: Notfallprozeduren

    11. NOTFALLPROZEDUREN Betätigen Sie den Netzschalter, um die Stromversorgung auszuschalten. Netzschalter WARNUNG ● Im Falle eines Erdbebens, eines Brandes oder eines sonstigen Notfalls während eines Druckvorgangs oder bei eingeschaltetem Drucker schalten Sie den Drucker durch Betätigen des Netzschalters sofort aus. Eine solche Notabschaltung darf nur im akuten Notfall durchgeführt werden.
  • Seite 202: Technische Daten

    12.TECHNISCHE DATEN Modell Leistungsmerkmal RX2-SD160 RX2-BD160 Düsengröße 65 μm Bis zu 3 Zeilen Max. Anzahl Druckzeilen Bis zu 3 Zeilen (OP: Bis zu 5 Zeilen) Bis zu 120 Zeichen Max. Anzahl Druckzeichen Bis zu 60 Zeichen (OP: Bis zu 1000 Zeichen) Option: V –...
  • Seite 203: Anhang

    ANHANG INDEX Numerics 3-stellige Monatsnamen (JAN, FEB, ----) ...........4-35 Abstand zwischen Druckkopf und Produkt .
  • Seite 204 Druckvorgaben ....... . 3-17, 3-18, 4-4, 4-71, 4-73, 4-75, 4-81, 5-6, 6-3, 7-28 Druckzähler .
  • Seite 205 Login Benutzer ............. 6-12, 6-13, 6-14 Login Benutzerwechsel .
  • Seite 206 Test Druck ..............5-1, 5-4, 8-1 Test Magnetventil/ Pumpe .
  • Seite 208 2-L3009-2...

Inhaltsverzeichnis
