Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Hitachi

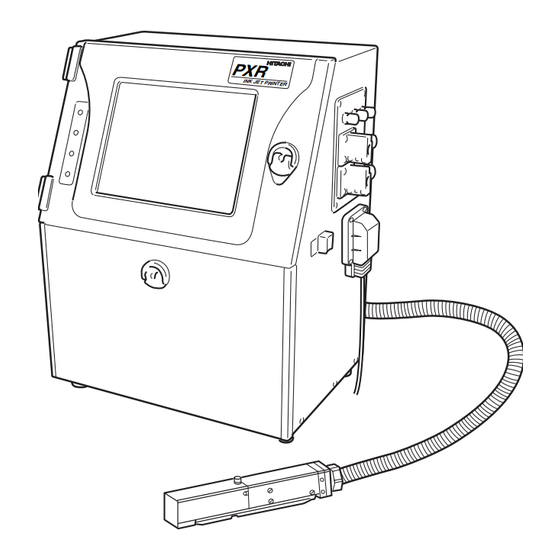

Wir danken Ihnen, dass Sie sich für den Kauf des Hitachi IJ Druckers Modell PXR entschieden haben.
Dieser Drucker arbeitet mit einem kontaktlosen Tintenstrahlverfahren für das Bedrucken der vorgesehenen
Druckbereiche. Diese Bedienungsanleitung beschreibt die grundlegende Bedienung, Wartung und andere
detaillierte Handhabungsverfahren für den Hitachi IJ Drucker Modell PXR.
Nicht ordnungsgemäße Handhabung oder Wartung kann zu Störungen im Betrieb, Schäden am Drucker sowie
Pannen oder Unfällen führen. Es ist daher unerlässlich, dass Sie diese Anleitung lesen, um die Funktionsweise
des Druckers zu verstehen und ihn richtig einzusetzen.
Nachdem Sie diese Anleitung gelesen haben, sollten Sie sie zum späteren Nachschlagen in der Nähe des
Druckers aufbewahren.
Sollten Sie die Sprache der Bildschirmanzeige versehentlich geändert haben, siehe
"Sprachauswahl".
Drucker
Modell PXR-DE
Abschnitt 5.4,
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hitachi IJ PXR-DE

Inhaltszusammenfassung für Hitachi IJ PXR-DE

  • Seite 1 Drucker Modell PXR-DE Wir danken Ihnen, dass Sie sich für den Kauf des Hitachi IJ Druckers Modell PXR entschieden haben. Dieser Drucker arbeitet mit einem kontaktlosen Tintenstrahlverfahren für das Bedrucken der vorgesehenen Druckbereiche. Diese Bedienungsanleitung beschreibt die grundlegende Bedienung, Wartung und andere detaillierte Handhabungsverfahren für den Hitachi IJ Drucker Modell PXR.

  • Seite 2: Lizenzvereinbarung

    Lizenzvereinbarung WICHTIG - BITTE SORGFÄLTIG LESEN: Diese Endbenutzer-Lizenzvereinbarung ("EULA") ist ein rechtsgülti- ger Vertrag zwischen Ihnen (als natürliche oder juristische Person) und dem Hersteller ("Hersteller") des spezi- ellen Geräts mit Rechenfunktionalität ("SYSTEM"), das Sie erworben haben und das ein auf dem SYSTEM installiertes Microsoft Software-Produkt ("SOFTWARE-PRODUKT"...

  • Seite 3: Kündigung

    Sicherheitskopien sowie dieser EULA und, falls zutreffend des (der) Echtheitszertifikats/e) und der Empfänger stimmt den Bedingungen dieser EULA zu. Wenn es sich bei der SOFTWARE um ein Update handelt, muss die Übertragung alle Vorversionen der SOFTWARE einschließen. Kündigung Unbeschadet sonstiger Rechte ist der Hersteller oder Microsoft berechtigt, diese EULA zu kündigen, wenn Sie gegen ihre Bedingungen verstoßen.
  • Seite 4 Keine weiteren Gewährleistungen AUSGENOMMEN WIE IM ABSCHNITT ZUR BESCHRÄNKTEN GEWÄHRLEISTUNG OBEN AUS- DRÜCKLICH AUFGEFÜHRT, WIRD DIE SOFTWARE DEM ENDBENUTZER IM "IST-ZUSTAND" BEREITGESTELLT, WOBEI ALLE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH ABER NICHT BESCHRÄNKT AUF GARANTIEN ZUR EINHAL- TUNG VON PATENTRECHTEN, DER HANDELSÜBLICHKEIT UND/ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK AUSGESCHLOSSEN WERDEN.

  • Seite 5: Sicherheitsmaßnahmen

    Sicherheitsmaßnahmen Bevor Sie den Drucker einsetzen, lesen Sie bitte sorgfältig die Sicherheitsmaßnahmen, um eine optimale Verwendung des Druckers zu gewährleisten. Sie sollten die im Folgenden beschriebenen Vorsichtsmaßnahmen beachten, um das Produkt ordnungsgemäß zu verwenden und eine Gefährdung sowie Sachschäden oder Personenschäden zu vermeiden.
  • Seite 6 VORSICHT Achten Sie darauf, dass der Drucker in mindestens 5 m Abstand zu Geräten aufgestellt wird, die Flammen oder Lichtbögen erzeugen. Die Tinte und das Lösungsmittel sind leicht entzündlich und können Brände verursachen. Brände können verursacht werden durch Streichhölzer, Feuerzeuge, Zigaretten, Heizgeräte, Öfen, Gasbrenner, Schweißgeräte, Schleifmaschinen und statische Elektrizität.

  • Seite 7: Warnung Vor Quecksilber

    Tinte oder Lösungsmittel verwenden. Verwenden Sie ausschließlich von Hitachi genehmigte Verbrauchsmaterialien und Teile für die periodische Wartung. Nicht von Hitachi zugelassene Produkte können zu Fehlfunktionen oder Fehlern führen. Derartige Fehlfunktionen oder Fehler sind nicht durch die Gewährlei- stung gedeckt. WARNUNG VOR QUECKSILBER (Hg) –...
  • Seite 8 VORSICHT Wenn Sie Tinte oder Lösungsmittel nachfüllen, die Tinte auswechseln oder anderweitig mit Tinte oder Lösungsmittel hantieren, achten Sie darauf, Tinte oder Lösungsmittel nicht zu verschütten. Sollte versehentlich Tinte oder Lösungsmittel verschüttet worden sein, wischen Sie die Flüssigkeit mit einem Papiertuch sofort ab.
  • Seite 9 VORSICHT Der Drucker darf nur von Personen, die den Bediener-Schulungskurs für den Hitachi IJP abgeschlossen haben, bedient und gewartet werden. Nicht ordnungsgemäßer Betrieb oder unsachgemäße Wartung können Fehlfunktionen oder Beschädigungen des Druckers zur Folge haben. Versuchen Sie nicht, Instandsetzungen für andere Zwecke als Betrieb oder Wartung durchzuführen.

  • Seite 10: Fcc-Hinweis

    VORSICHT Stellen Sie sicher, dass alle geltenden Vorschriften für die elektrische Verkabe- lung, Anschlüsse und Erdung eingehalten werden. Verbinden Sie den Drucker ordnungsgemäß mit einem eigenen Erdungspunkt. Beachten Sie die obigen Vorschriften, um Stromschlaggefahr zu vermeiden. Tinte und Lösungsmittel sind als leicht entzündliche Flüssigkeiten zu lagern. Bei der Lagerung sind alle einschlägigen Vorschriften zu beachten.

  • Seite 11: Inhaltsverzeichnis

    Inhalt Kapitel 1. Überblick Lieferumfang ..................1–1 Vorsichtsmaßnahmen ................1–3 1.2.1 Anmerkungen zur Tinte und zum Lösungsmittel.......1–3 1.2.2 Längere Stillstandszeit des IJ Druckers ..........1–9 1.2.3 Reinigen des Druckkopfes ..............1–10 1.2.4 Unterbrechung (ohne Reinigung)............1–12 1.2.5 Hinweise zum Betrieb des Druckers ..........1–13 1.2.6 Überdruckanschluss des Druckkopfs..........1–14 1.2.7...
  • Seite 12 Einstellen der Zeichenhöhe und Zeichenausrichtung ......3–30 3.4.1 Überblick ..................3–30 3.4.2 Vorgehensweise................3–34 Einstellungen für fortlaufenden Druck ..........3–35 3.5.1 Überblick ..................3–35 3.5.2 Vorgehensweise................3–36 Zukünftiges Datum und zukünftige Uhrzeit drucken......3–39 3.6.1 Überblick ..................3–39 3.6.2 Vorgehensweise................3–40 Andere Zeichen für Datum/Uhrzeit drucken (Substitutionsregeln) ..3–40 3.7.1 Überblick ..................3–40 3.7.2...
  • Seite 13 Kapitel 5. Zusatzfunktionen Format Verwaltung ................5–1 5.1.1 Formatnummer ändern ..............5–1 5.1.2 Formate löschen ................5–4 5.1.3 Formatname ändern................5–6 Erstellen einer Grafik................5–9 5.2.1 Speichern einer Grafik ..............5–9 5.2.2 Wiederaufrufen einer Grafik ............5–14 Kopieren der Benutzerdaten auf eine PC-Karte (PCMCIA) ....5–17 5.5.1 Überblick ..................5–17 5.5.2...
  • Seite 14 Zirkulationsystems Der Bildschirm "Zirkulationskontrolle" ..........7–3 Kurzbeschreibung der Funktionen für die Zirkulationskontrolle ... 7–6 Tinte nachfüllen ..................7–8 7.3.1 Überblick ....................7–8 7.3.2 Vorgehensweise................... 7–8 Lösungsmittel nachfüllen..............7–9 7.4.1 Überblick ....................7–9 7.4.2 Vorgehensweise................... 7–9 Tintenwechsel ..................7–10 7.5.1 Überblick .................... 7–10 7.5.2 Vorgehensweise.................
  • Seite 15 Kapitel 12. Wartung 12.1 Auswechseln von Verbrauchsteilen ........... 12–1 12.2 Weitere Wartungsprogramme ............12–2 12.3 Periodisch zu wechselnde Teile ............12–2 12.3.1 Auswechseln des Luftfilters.............12–2 12.3.2 Teilenummern von Tinten und Lösungsmitteln .......12–3 12.3.3 Umfang der Gewährleistung und Ausschluss .........12–5 12.3.4 Teileverfügbarkeit................12–5 Kapitel 13.

  • Seite 16: Kapitel 1. Überblick

    1. Überblick Lieferumfang Packen Sie die Lieferung aus und kontrollieren Sie, ob die unten aufgeführten Teile vorhanden sind. Teilebezeichnung Anzahl Teile-Nr. Anmerkung IJ Drucker Hauptgehäuse – Bedienungsanleitung – Kurzbedienungsanleitung – Wird zur Kontrolle der Tintenpartikelform, Vergrößerungsglas Einstellung des 451274 Tintenstrahls und andere Zwecke benutzt.
  • Seite 17 Teilebezeichnung Anzahl Teile-Nr. Anmerkung O-Ring zum Dichten O-Ring 451589 der Düsenplatte SF7000-5.6 (Ersatzteil). ø7,2 Zum Abdichten der Durchführung Kabeldichtung – des Kabels für die externe Kommunikation. Kabelhalter Kabelhalter Düsen- – Gummi- dichtung Kurzbedienungs- Kunststoffbeutel mit Band anleitung – Wird zur Aufbewah- rung der Kurzbedie- nungsanleitung und der Düsen-Gummi-...

  • Seite 18: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen 1.2.1 Anmerkungen zur Tinte und zum Lösungsmittel 1.2.1-1 Nachfüllen von Tinte und Lösungsmittel Wozu dient das Der Drucker arbeitet mit einem automatischen Nachfüllsystem für Tinte und Lösungsmittel? Lösungsmittel. Beim Drucken wird dem Haupttintentank automatisch in regelmäßigen Das Lösungsmittel Intervallen Tinte und Lösungsmittel aus dem Tintentank und Lösungsmitteltank dient dazu, Verluste zugeführt.
  • Seite 19 (3) Vorkehrungen zur Lagerung 1. Lagern Sie Tinte und Lösungsmittel an einem kühlen und dunklen Ort (0 bis 20 °C). (Dies gilt sowohl für ungeöffnete als auch für geöffnete Behälter.) 2. Tinte und Lösungsmittel haben eine vorgegebene Lagerbeständigkeit. Beginnen Sie die Tinte oder das Lösungsmittel zu verwenden, bevor das "Verfalls-/ Öffnungsdatum"...

  • Seite 20: Unterschiede In Den Tinten Und Vorkehrungen Bei Der Handhabung

    1 Unterschiede in den Tinten und Vorkehrungen bei der Handhabung Geeignetes Betriebstemperaturbereich Tintentyp Lösungsmittel 65 µ m 40 µ m 100 µ m JP-K26 TH-TYPE B 0 bis 35 °C Nicht verfügbar Nicht verfügbar JP-K27 TH-TYPE A 0 bis 45 °C0 0 bis 35 °C JP-R27 TH-TYPE A...
  • Seite 21 Wechseln Sie das Siebfilterchen im Absperrventil (MV9, am Druckkopf angebracht) in regelmäßigen Abständen (von ca. 2400 Betriebsstunden) aus. Wenden Sie sich für das Auswechseln an den lokalen Kundendienst. d. Wenn der Farbstoff der Tinte JP-K60 auf die Haut gelangt, lässt er sich nur schwer entfernen.
  • Seite 22 (1) Hinweise bei normaler Handhabung JP-Y37 Wartungsarbeit Hinweise bei der Wartung Tinte wenn Tinte nachgefüllt, Schütteln Sie die Nachfüllflasche abgelassen oder erneuet bevor Sie die Tinte nachfüllen werden muss (Siehe Kapitel 7.3 und Kapitel 7.5) Tintentank wenn Tinte ersetzt wird (oder die (1) Siehe Kapitel 7.5 Entleeren Sie Tinte die Haltbarkeit den Tintentank und überprüfen Sie...
  • Seite 23 Hinweise (1) Der Farbumschlag wird durch eine Zustandsveränderung nach einem Kochvorgang oder dem Einsatz von Dampfkondensierung ausgelöst. (2) Für den Farbumschlag ist Wasser notwendig. Bei Einsatz von heißer Luft wird kein Farbumschlag stattfinden. (3) Referenzbedingung für den Farbumschlag durch Erhitzen mit Dampf ist 120°C über einen Zeitraum von 20 Minuten.

  • Seite 24: Längere Stillstandszeit Des Ij Druckers

    1.2.2 Längere Stillstandszeit des IJ Druckers Wenn der IJ Drucker aufgrund von Produktionserfordernissen oder aus anderen Gründen nur unregelmäßig betrieben wird (z. B. mehrere Wochen außer Betrieb ist), können Probleme auftreten, z. B. dass keine Tinte ausgestoßen wird oder der Rücklauf wegen Tintenablagerungen im Drucker nicht erfolgt.

  • Seite 25: Reinigen Des Druckkopfes

    1.2.3 Reinigen des Druckkopfes 1. Das Reinigen mit Lösungsmittel beschränkt sich auf das Ende des Druckkopfes. Halten Sie den Druckkopf zum Reinigen mit Lösungsmittel nach unten. Kein Lösungs- mittel auf diesen Bereich spritzen. Druckkopf mit Papiertuch abwischen, das mit Lösungs- mittel angefeuchtet ist.

  • Seite 26: Wenn Der Drucker Danach

    4. Bei Verwendung der Tinte JP-K31A sind die folgenden Vorsichtsmaßnahmen zu beachten. Die Ladeelektrode und die Ablenkelektrode sowie die Ablaufrinne befinden sich innerhalb des Druckkopfes. Wenn sich hoch leitfähiges Karbon auf der (aus isolierendem Material bestehenden) Grundplatte des Druckkopfes absetzt, können Kriechströme zwischen den Elektroden auftreten, die zu häufigen Fehlern führen.

  • Seite 27: Unterbrechung (Ohne Reinigung)

    1.2.4 Unterbrechung (ohne Reinigung) Wenn Sie die Taste [Stop] rechts oben im Bildschirm drücken, führt der Drucker die automatische Reinigungssequenz für die Düse durch und hält dann an. Wenn Sie mehrmals [Stop] drücken, um einen Vorgang anzuhalten, gelangt zu viel Lösungsmittel in den Drucker.

  • Seite 28: Hinweise Zum Betrieb Des Druckers

    1.2.5 Hinweise zum Betrieb des Druckers 1. Bei kurzer täglicher Betriebszeit Wenn der Drucker häufig abgeschaltet wird, gelangt zu viel Lösungsmittel in den Drucker und verdünnt die Tinte. Für einen stabilen Betrieb sollte der Drucker innerhalb der Bereiche arbeiten, die in den Diagrammen gezeigt sind.

  • Seite 29: Überdruckanschluss Des Druckkopfs

    1.2.6 Überdruckanschluss des Druckkopfs Wenn Lösungsmittel nach dem Reinigen im Elektrodenteil verbleibt oder wenn Sie den IJ Drucker bei hoher Feuchtigkeit einsetzen, kann Kondensation im Druckkopf auftreten und Leckströme von den Ablenkelektroden verursachen. Denken Sie auch daran, dass Staub oder angesammelte Tintenspritzer im Bereich der Ablenkelektroden zu Leckströmen führen können.

  • Seite 30: Tintenheizung

    Wenn Sie die Taste [Rücksetzen] drücken, ist der IJ Drucker betriebsbereit. Allerdings erwärmt der IJ Drucker die Tinte nach dem Rücksetzen nicht. 2. Wenn keine Tintenheizung erfolgt, erscheint immer die folgende Meldung. Drücken Sie die Taste [Bestätigung] und wenden Sie sich an Ihren Hitachi Händler. ===== Tintentemperaturkorrektur...

  • Seite 31: Reinigen Der Ablaufrinne (Fangrohr)

    1.2.8 Reinigen der Ablaufrinne Der IJ Drucker fängt Tinte, die nicht zum Drucken verwendet wurde, in der Ablaufrinne auf. Dabei werden auch Luft, Staub und andere Stoffe aus der Luft aufgenommen. Wenn sich diese Stoffe mit der Tinte in der Ablaufrinne vermischen, können nicht gelöste Bestandteile der Tinte oder des Lösungsmittels an der Ablaufrinne haften bleiben.

  • Seite 32: Bezeichnungen Und Funktionen Der Bestandteile

    Bezeichnungen und Funktionen der Bestandteile 1.3.1 Außenansicht Anzeigelampen für den Betriebszustand Griff Zeigen "Läuft", "Störung" oder "Alarm" Zum Öffnen oder Schließen um 90 Grad drehen. Verschiedene Eingangs- signale (Siehe Kapitel 1.5.2) Netzschalter Auf ON oder OFF drücken. Netzspannungs- anzeige Wartungsklappe Zum Wechseln Anschlussschlauch (4 m) der Tinte oder...

  • Seite 33: Teile Im Inneren Des Hauptgehäuses

    1.3.2 Teile im Inneren des Hauptgehäuses Lösungsmitteltank Tintentank Tintenfilter Mischtank Wartungsklappe Deckel des Bedienfelds Anschluss für verschiedene Signale 1.3 Bezeichnungen und Funktionen der Bestandteile 1–18 Kapitel 1...

  • Seite 34: Druckkopf

    1.3.3 Druckkopf Rändelschraube zum Verschließen des Druckkopfdeckels Düse Ladeelektrode Positive Ablenkelektrode Negative Ablenkelektrode Ablaufrinne Kapitel 1 1.3 Bezeichnungen und Funktionen der Bestandteile 1–19...

  • Seite 35: Vorsichtsmaßnahmen Bei Der Aufstellung

    Vorsichtsmaßnahmen bei der Aufstellung VORSICHT Achten Sie darauf, dass der Drucker in mindestens 5 m Abstand zu Geräten aufgestellt wird, die Flammen oder Lichtbögen erzeugen. Die Tinte und das Lösungsmittel sind leicht entzündlich und brennbar. Streichhölzer, Feuerzeuge, Zigaretten, Heizgeräte, Gasbrenner, Schweiß- und Schleifgeräte sowie statische Elektrizität stellen eine potenzielle Gefährdung durch Flammenbildung dar.
  • Seite 36 6. Der Standardabstand zwischen dem Druckkopf Abstand zwischen und dem zu bedruckenden Objekt (Druckbereich Druckkopf und oder Druckziel) Tabelle rechts Druckbereich angegeben. Je geringer der Abstand zwischen Düsen- Abstand dem Druckkopf und dem Druckbereich ist, desto durchmesser kleiner wird die Zeichenhöhe. 65 µm 10 bis 7.
  • Seite 37 12. Der Tintenstrahl kann unter Umständen (zum Beispiel durch Verschmutzung) abgelenkt werden. Alle Einrichtungen, die sich in der Richtung des Tintenstrahls befinden, sollten abgedeckt werden, um Verschmutzung durch Tinte zu vermeiden. 13. Wenn ein Absaugkanal an den Drucker angeschlossen wird, installieren Sie einen Schalldämpfer und stellen Sie den Luftstrom am Einlass auf 0,3 bis 0,5 m/s ein.

  • Seite 38: Signalanschlüsse

    Signalanschlüsse 1.5.1 Vorsichtsmaßnahmen bei der Verkabelung 1. Von außen in den Drucker eingebrachte Störungen können zu abnormalem Betrieb oder Druckerstörungen führen. Um die Stör-Unempfindlichkeit zu erhöhen, sind bei der Herstellung von Anschlüssen die folgenden Vorsichtsmaßnahmen zu beachten: Achten Sie darauf, dass das Netzkabel des Druckers von anderen Kraftstrom- leitungen (insbesondere für den Wechselrichter der Geschwindigkeits- steuerung) fern gehalten wird.
  • Seite 39 Wenn daher ein hoher Strom (z. B. Schweißstrom) von einer externen Quelle über die Rahmenerde fließt, beeinflusst dieser auch die Signalerde und kann die Schaltungskarten des Druckers beschädigen. Wenn Schweißarbeiten in der Nähe des IJ Druckers durchgeführt werden (denken Sie daran, dass Flammen oder Lichtbögen im Umkreis von 5 m um den Drucker nicht zulässig sind), ist nach der folgenden Methode vorzugehen: Methode...

  • Seite 40: Überblick

    1.5.2 Überblick Für den Anschluss der Eingangs- und Ausgangsleitungen öffnen Sie den Deckel des Bedienfelds, führen die Kabel durch die Öffnungen an der Seite und schließen sie an die Klemmenblöcke 1, 2 und den Steckverbinder für die externe Kommunikation im Druckergehäuse an.

  • Seite 41: Anschlussbelegung

    1.5.2-2 Anschlussbelegung Klemmenblock 1 für Klemmenblock 2 für externe Anschlüsse externe Anschlüsse (TB1) (TB2) Kommunikations-Steckverbinder 1.5.2-3 Verbindungen am Klemmenblock für externe Anschlüsse (TB1) Eingang/ Anschluss-Nr. Name Anmerkung Ausgang Stromversorgung Ausgang 12 VDC, maximal: 80 mA Taktgeber Signaleingang Taktgeber Eingang Masse Taktgeber –...
  • Seite 42 Leiter 2 Einstecken Klemmenblock 1 (TB1) UL Hinweis Benutzen Sie eine UL-zertifizierte 30V (oder höher) Leitung. 60°C oder höher mit einer MW-1 oder FT-1 Notierung. Die Länge muss 3 m oder weniger betragen. Wenn die Länge 3 m oder mehr beträgt, benutzen Sie eine CL2 oder CM Leitung des NEC Standards.
  • Seite 43 1.5.2-6 Hinweise zum Kabelanschluss Kabeldichtungsblock Befestigungsschraube Kabeldichtungs- Klammer block Dichtung Dichtung Spannmutter Kabel Kabel Befestigungsmutter lösen und Spannmutter lösen. Kabeldichtungsblock vom Drucker Kabel wie oben gezeigt durch die abnehmen. Mutter schieben. Klammer lösen und abnehmen. Spannmutter anschrauben. Dichtung wie oben gezeigt um Spannmutter mit geeignetem das Kabel legen.

  • Seite 44: Anschluss Verschiedener Signale

    1.5.3 Anschluss verschiedener Signale Bei der Verwendung eines externen Signals sind die hierin beschriebenen Anforderungen an die Spannung, den Strom und die Taktung zu beachten. Ein einwandfreier Betrieb kann nicht garantiert werden, wenn das Signal nicht korrekt verwendet wird. 1.5.3-1 Ausgangssignal "Bereit"...

  • Seite 45: Bei Verwendung Des Schließerkontakts

    RC-Netzwerk (AC, DC) Folgende Werte werden für den Kondensator C und den Widerstand R vorgeschlagen: C: 0,5 bis 1 µ F, keine Polarität R: 0,5 bis 1 Ω pro 1 V Die Spannungsfestigkeit des Kondensators und des Widerstands muss mindestens doppelt so hoch wie die angelegte Spannung sein. Diodensystem (nur für DC, nicht für AC) Diode Die Spitzenrückwärtsspannung der verwendeten Diode muss mindestens 10 Mal so...

  • Seite 46: Bei Verwendung Des Öffnerkontakts

    Bei Verwendung des Öffnerkontakts Kontakt 4-6 Störungs- Offen zustand Statusanzeige- lampe oder Normal- Geschlos- zustand ähnlich Stromversorgung 1.5.3-3 Alarmsignalausgang Die Verdrahtung des Ausgangssignals, das anzeigt, dass ein Alarmzustand des IJ Druckers vorliegt, wird im Folgenden beschrieben. Bei Verwendung des Schließerkontakts Kontakt 8-9 Anormaler Offen...

  • Seite 47: Einstellung

    1.5.3-4 Taktgeber Ohne eigene Stromversorgung Wenn der Stromverbrauch des Taktgebers nicht mehr als 80 mA beträgt, ist keine eigene Stromversorgung erforderlich, da ausreichend Strom vom eingebauten Netzteil des IJ Druckers bereit gestellt werden kann. In diesem Fall ist die Verdrahtung und Einstellung folgendermaßen durchzuführen: a.

  • Seite 48: Mit Eigener Stromversorgung

    1 2345678 (Schalter ist schwarz.) Mit eigener Stromversorgung Wenn der Taktgeber mehr als 80 mA aufnimmt, benötigt er eine eigene Stromversorgung. In diesem Fall ist die Verdrahtung und Einstellung folgendermaßen durchzuführen: a. Verdrahtung des Taktgebers +12V +12V +12V Signal 12 VDC-Strom- versorgung Taktgeber b.
  • Seite 49 Zeit für (Anzahl vertikaler Punkte + Zeichenbreite) x Partikelverbrauch einen Scan = (ms) Erregungsfrequenz (kHz) N: (ganzzahliger Wert zur Erfüllung der Gleichung: Zeit für einen Düsen- Scan x N) >= a größe K: 3 (ms) 65 µ m Erregungsfrequenz: 40 µ m 68,9 (für Düse 65 µm, JP-K69) 90,9 (für Düse 40 µm, JP-K69) Wenn ein Sensor für die Geschwindigkeitsmessung verwendet wird, entspricht die...
  • Seite 50 Druckstoppsignal 20 ms min. 0 ms min. 50 ms min. 50 ms min. 50 ms min. Druckstartsignal Druck-läuft-Signal [kein Druck] Drucken Drucken Druckvorgang Der Signalpegel ist Active Low (Low im Zustand ON und High im Zustand OFF). Die Funktion zur Geschwindigkeitsgeber kann nicht verwendet werden. Im Modus für den Geschwindigkeitsgeber kann die Druckstoppzeit vom Druckstoppsignal nicht erzeugt werden.
  • Seite 51 Ausgangssignal: Rechteckwelle (Tastverhältnis: im Bereich 50 ± 25 %) Spannungsfestigkeit des 12 VDC min. Ausgangs: Laststrom: 12 mA min. Leckstrom: 0,1 mA max. Versorgungsspannung: 12 VDC Stromaufnahme: 80 mA max. Einstellung 1. Stellen Sie im Bildschirm für das Einrichten der „Druckvorgaben“ ein, ob ein Geschwindigkeitsgeber aktiviert werden soll oder nicht.

  • Seite 52: Einstellung Mit Eigener Stromversorgung

    Einstellung mit eigener Stromversorgung Führen Sie die Einstellung in der gleichen Weise wie in Schritt 1 oben (ohne eigene Stromversorgung) beschrieben durch und legen Sie fest, ob die Geschwindigkeits- messung aktiviert werden soll oder nicht. Stellen Sie nach der Tabelle unten die Versorgungsspannung (12 VDC oder 24 VDC) mit dem Schalter SW2 auf der Schal- tungskarte EZJ95 (E/A-Karte) ein.
  • Seite 53 Erregungsfrequenz (f) [kHz] > (Anzahl vertikaler Punkte + Einstellung Zeichenbreite + 1 ) x (Partikelverbrauch) ----- (Gleichung 2) Maximalwert der Anzahl von Druck-Scans [kHz] Die Erregungsfrequenz (f) hängt vom verwendeten Tintentyp ab. Erregungsfrequenz Tintentyp 65 µ m Düse 40 µ m Düse 100 µ...

  • Seite 54: Sensor-Signalbegrenzung

    Anzahl der Druck-Scans [kHz] Anzahl von Geschwindigkeits-Synchronisationsimpulsen [kHz] = Frequenzteilungsverhältnis (1/n) ----- (Gleichung 3) Das Frequenzteilungsverhältnis wird im Bildschirm für das Einrichten der Druckvorgaben eingestellt. (Siehe Abschnitt 3.4) Wenn das Ergebnis aus Gleichung 2 kleiner ist als der Maximalwert der Anzahl von Druck-Scans (aus Gleichung 1), arbeitet die Geschwindigkeitsverfolgung nicht korrekt und die Zeichenbreite erhöht sich.

  • Seite 55: Verdrahtung

    (Beispiel: Zustand AUS Zustand EIN 1 2 3 1 2 3 (Der Pfeil gibt die Druckfolge an.) Signal für Druck in beide Richtungen Druckbereich- Erkennungssignal 100 ms min. * Achten Sie darauf, dass der Abstand zwischen dem Wechsel des Signals für den Druck in beide Richtungen (ON OFF oder OFF ON) und dem Druckbereich-Erkennungssignal mindestens...

  • Seite 56: Eingänge Für Fernsteuersignale

    Signaltaktung Weniger als 1 s Mehr als 1 s Drucken- Druckvorgang beendet- Signal Druckvorgang-läuft- Signal Drucken-beendet- Signal * Das Drucken-beendet-Signal wird ausgeschaltet, wenn der nächste Druckvorgang innerhalb eines Zeitraums von weniger als 1 Sekunde startet. 1.5.3-3 Eingänge für Fernsteuersignale Diese Anschlüsse werden benutzt, um Bedienungsbefehle des IJ Druckers (Start, Stop, Rücksetzen bei Fehlern, Einstellen der Ablenkspannung (Umschaltung zwischen Wartezustand und Bereitschaft) über externe Schalter, Kontaktsignale oder ähnlich einzugeben.
  • Seite 57 3. In folgenden Fällen wird kein Signal angenommen: Ein Bestätigungsfenster ist geöffnet. Der Bildschirm für die Umlaufsteuerung wurde über die Wartungsfunktion geöffnet. Der Bildschirm für die Panel-Koordinatenkorrektur wurde über das Zusatzfunk- tionsmenü geöffnet. (b) Signal "Ablenkspannung EIN/AUS" 1. Zwischen aufeinanderfolgenden Signalen "Ablenkspannung EIN/AUS" ist ein bestimmter Abstand erforderlich.

  • Seite 58: "Online"-Ausgangssignal

    Fehlerrücksetzsignal Fehlersignal (d) "Betriebssignal" 1. Das "Betriebssignal" löst automatisch bestimmte Vorgänge am Tintenstrahlsystem aus. 2. Sollte das "Betriebssignal" während der Beendigung des Tintenausstoßes eingeschaltet werden, wird es ignoriert. 3. Schalten Sie das "Betriebssignal" nicht vor Ablauf von mindestens 30 Sekunden nach dem Einschalten der Stromversorgung des IJ Druckers ein.
  • Seite 59 1.5.3-11 Verdrahtung Ausgang Online/Offline Last Wenn ein Relais, Magnetschalter oder andere induktive Last verwendet wird, schalten Sie eine Diode zur Unterdrückung der Gegen-Induktion parallel zur Last. Die Lastschaltung gilt nur für Gleichstrom. Für Wechselstromlasten ist sie nicht geeignet. +12V Externes IJ Drucker Gerät Der Ausgangstransistor (Tr) arbeitet als offener Kollektor.
  • Seite 60 Befestigungsschraube: Zollschraube Substratseitiger Verbinder: 9-poliger Sub-D-Stecker Externes Gerät IJ Drucker Ausgang Senden Eingang Empfang Kabellänge: 5 m max. Achtung Schließen Sie nur die Signale 2, 3 und 5 an; weitere Signale werden nicht benutzt. Bündeln Sie die Signalleitungen weder innerhalb noch außerhalb des Geräts nicht mit Kraftstromsignalen, um Störeinstrahlung von den Kraftstromleitungen (Anschlüsse an Netzteil und Klemmenblock 2) zu vermeiden.

  • Seite 61: Verwendung Des Kippschalters Für Den Ausgang "Bereit

    1.5.4 Verwendung des Kippschalters für den Ausgang "Bereit" Der Kippschalter für den Ausgang "Bereit" (SW1) wird benutzt, um das Ausgangssignal "Bereit" freizugeben oder zu sperren. (Siehe Anwendungsspezifischen Einstellungen.) Schalter- Status des Ausgangs "Bereit" stellung In dieser Einstellung ist das Ausgangs- signal "Bereit"...

  • Seite 62: Kapitel 2. Grundlegende Arbeitsverfahren

    2. Grundlegende Arbeitsverfahren Starten 2.1.1 Starten eines Vorgangs ACHTUNG Die Tinte und das Lösungsmittel enthalten organische Verdünner. Tragen Sie bei der Handhabung der Tinte Handschuhe und eine Schutzbrille, um direkten Kontakt mit der Haut zu vermeiden. Der Drucker ist mit einem berührungsempfindlichen LCD-Bildschirm ("Touch Panel") ausgestattet.
  • Seite 63 Nach dem Einschalten dauert es etwa 50 Sekunden, bis sich dieser Bildschirm Eingabe von Druck- beschreibungen siehe öffnet. Kapitel 3., “Einge- Kontrollieren Sie die eingegebene Druckbeschreibung. ben von Druckdaten und Drucken”. 1. Halten Sie ein Papiertuch oder ein Stück Papier vor die Tintenausstoßöffnung am Die Eingabe des Start- Signals hat die gleiche Ende des Druckkopfs.

  • Seite 64: Weitere Vorgehensweise Siehe

    Wenn Tinte fortlaufend ausgestoßen wird, liegt eine Störung vor. Abschnitt 1.2.4, “Unterbrechung (ohne Drücken Sie die Taste [Druckstatus], um das Einstellmenü anzuzeigen. Reinigung)” Drücken Sie nacheinander die Tasten [Unterbrechung] und [Tintenstopp], um den Tintenausstoß zu beenden. Start Stop Druck- on-/ status offLine Taste [Druckstatus] drücken.

  • Seite 65: Wenn Eine Störung Zu Beginn Eines Vorgangs Auftritt

    2.1.2 Wenn eine Störung zu Beginn eines Vorgangs auftritt 1. Drücken Sie die Taste [Druckstatus], um das Einstellmenü anzuzeigen. Drücken Sie nacheinander die Tasten [Unterbrechung] und [Tintenstopp], um den Tintenausstoß zu beenden. Start Stop on-/off- Druck- Line status Taste [Druckstatus] Spalte Spalte drücken.
  • Seite 66 3. Reinigung mit Lösungsmittel. Spritzen Lösungsmittel Düsenplatte, Ladeelektrode, Ablenkelektroden, Ablaufrinne und Grundplatte, um die Teile zu reinigen. (Siehe auch Abschnitt 1.2.3, “Reinigen des Druckkopfes”.) Düsenplatte Reinigungsflasche Ladeelektrode Ablenkelektroden Ablaufrinne Grundplatte Becher Zu reinigende Bereiche * Wischen Sie das Lösungsmittel mit einem Papiertuch gründlich von den Flächen (einschließlich der Grundplatte) ab und lassen Sie die Teile trocknen.
  • Seite 67 5. Kontrollieren Sie, ob sich der Tintenstrahl wie unten abgebildet sowohl horizontal als auch vertikal in der Mitte der Ablaufrinne befindet. Tintenstrahl Durchmesser des Ablaufrinneneinlaufs Tintenstrahl muss in der Mitte des Einlaufs Vertikal der Ablaufrinne liegen. Ablaufrinne Seitlich Wenn sich der Tintenstrahl nicht in der Mitte der Ablaufrinne befindet, führen Sie Schritt 1 durch, um den Tintenausstoß...

  • Seite 68: Ändern Von Einstellungen

    2.1.3 Ändern von Einstellungen Einstellungen (Druckbeschreibung, Zeichenhöhe, Erregungsspannung usw.) können im Status "Bereit", "Wartezustand" oder "Stillstand" geändert werden. Status, in dem Einstellungen geändert werden können Status, in dem Einstellungen Bereich Name des Bildschirms geändert werden können Zeilen einrichten, Zeicheneingabe, Kalendereinstellung, Substitutionsregel, Dateneingabe Zählbedingungen, Druckformat, Druckvorgaben, Aufrufen, Registrieren...
  • Seite 69 Die Einstellungen in der Anzeige wirken sich erst auf den Druckvorgang aus, nachdem Sie die Taste [Entscheidung] gedrückt haben. Nachdem Sie eine Einstellung geändert haben, vergewissern Sie sich, dass die Taste [Entscheidung] nicht mehr angezeigt wird, und leiten Sie dann den Druckvorgang ein. Wenn direkt nach Drücken der Taste [Entscheidung] ein Signal vom Taktgeber eingegeben wird, erscheint die Meldung "Druckdatenwechsel erfolgt".
  • Seite 70 Gesichtspunkte, die bei einer Änderung der Druckdaten, des Druckformats oder der Spaltenzählereinrichtung zu beachten sind Bei den folgenden Einstellungen (1-3) wird als Druckmethode automatisch die Standardqualität gewählt. Sie sollten daran denken, dass die Druckqualität von der Druckmethode abhängt, insbesondere wenn der Partikelverbrauch 1 oder 2 beträgt. Im Bildschirm mit den Druckvorgaben können Sie feststellen, welche Druckmethode eingestellt ist.

  • Seite 71: Abschalten

    Abschalten Führen Sie den Tintenstopp mit den folgenden Schritten durch. Wenn Sie den Die Eingabe des Stopp-Signals hat die Drucker ausschalten, ohne den Tintenstopp durchzuführen, werden die gleiche Wirkung. Informationen der Betriebsverwaltung (Betriebszeit und Druckzähler) und die Zähleraktualisierung nicht gespeichert. Wenn Sie die Zählfunktion verwenden, Abschnitt 1.5.3-5, muss der Zähler nach dem Einschalten aktualisiert (auf den Anfangswert gesetzt) “Druckstoppsignal”.)
  • Seite 72 4. Wenn der Deckel des Druckkopfs verschmutzt ist, reinigen Sie ihn mit Lösungsmittel. Reinigen Sie Bereiche, die durch das Drucken oder den Tintenausstoß mit Tintenspritzern verschmutzt sind. Wischen Sie das Lösungsmittel anschließend mit Papiertüchern ab. Für die Reinigung im Druckkopf fassen Sie das Papiertuch am besten mit einer Pinzette. 5.

  • Seite 73: Bedienungsplan

    Bedienungsplan 2.3.1 Bedienungsplan Menüstruktur PXR Ink Jet Kapitel Wartung Druckereinstellung Anwendungsspezi-fische Einstellung Maintance Envirement setup menu User environment setup Datum/Uhrzeit einstellen Date/time setup Kommunikationsumgebung einstellen Communication envirement setup Display-einstellung Display enviroment setup Passwort einrichten aktualisieren Password setup/update Betriebsverwaltung Operation managment Test Druck Test print Erregungseinstellung...
  • Seite 74 Kapitel Zusatzfunktionen Format Verwaltung Formatnummer ändern 5.1.1 Auxiliary function Manage message Change message number Formatname löschen 5.1.2 Delete Stored message Formatname ändern 5.1.3 Change message name Grafik erstellen Create user pattern Panel-Koordinaten-korrektur Calibrate touch screen coordinates Datensicherung Copy data Sprachwahl Select Languages Standardvorlage ändern Edit Standard pattern...

  • Seite 75: Status

    2.3.2 Status 1. Der Drucker kann sich in einem der folgenden Zustände befinden. Status Beschreibung Stillstand Der Tintenausstoß ist gestoppt. Es liegt keine Ablenkspannung an. Wartezustand Tinte wird ausgestoßen. Es liegt keine Ablenkspannung an. Bereit Tinte wird ausgestoßen. Die Ablenkspannung liegt an. (Der Druckvorgang wird vom Sensorsignal freigegeben.) Läuft Zustand, in dem der Drucker vom Stillstand in den...

  • Seite 76: Kapitel 3. Eingeben Von Druckdaten Und Drucken

    3. Eingeben von Druckdaten und Drucken Überblick Die zu druckenden Daten werden in den Bildschirm "Druckbeschreibung" eingegeben. Wählen Sie den Bildschirm [Zeilen einrichten], [Druckformat], [Zeicheneingabe] oder [Druckvorgaben] aus dem Menü und geben Sie die gewünschten Daten ein. Nachdem Sie die Eingaben durchgeführt haben, kann das Druckbild im Bereich "Drucklayout"...
  • Seite 77 Die Druckbeschreibung kann bis zu 24 Druckelemente (1 Element = 10 Zeichen max.) umfassen. Druckbeschreibung 2005.07.07 12:45 Status: [Off] Name [ Start Stop Spalte 3 Spalte 1 Spalte 2 Druck- on-/off- ...

  • Seite 78: Einrichten Der Druckzeilen

    Einrichten der Druckzeilen 3.1.1 Überblick Die verfügbaren Funktionen, Anzahl Stellen Sie die Anzahl der zu druckenden Zeilen für jede Spalte ein. der Druckzeile und Zeichengrößen sind Jede Spalte kann bis zu 4 Zeilen enthalten. von Modell zu Modell Maximal sind 24 Druckelemente zulässig. verschieden.

  • Seite 79: Vorgehensweise

    3.1.2 Vorgehensweise Allgemeine Hinweise zum Ändern von 3.1.2-1 Einstellen des Zeilenzählers auf "4" für alle Spalten Einstellungen: Abschnitt 2.1.3, “Ändern von Einstellungen” 1. Drücken Sie im Bildschirm "Druckbeschreibung" die Taste [Zeilen einrichten]. Format Format Zeilen Zeichen Druck- Druckformat Menü einrichten eingabe vorgaben aufrufen...

  • Seite 80: Einstellen Des Zeilenzählers Auf "2" Für Die Erste Spalte

    4. Drücken Sie [Einstellung ausführen]. Sie sehen wieder den Bildschirm "Druckbeschreibung". Für die Erstellung der Druckdaten ist die Anzahl der Zeilen für die Spalten 1 bis 3 jetzt auf "4" eingestellt. Druckbeschreibung 2005.07.07 12:45 Status: Bereit [Off] Name [ Start Stop Spalte 3 Spalte 1...

  • Seite 81: Einstellen Des Druckformats

    Einstellen des Druckformats 3.2.1 Überblick Mit diesem Verfahren stellen Sie den Zeilenzwischenraum, die Zeichengröße, den Zeichenzwischenraum, erhöhte Breite und den Barcode ein. Druckformat 2005.07.07 12:45 Status: Bereit [Off] Name [ Start Stop Spalte 3 Spalte 1 Spalte 2 Druck- on-/ [........] [.........] [.........] status offLine...
  • Seite 82 HINWEIS: Wenn nach einer Änderung der Zeichengröße kein zugehöriges Zeichen verfügbar ist, wird ein Leerzeichen als Ersatz verwendet. Wenn eine Grafik in der neu gewählten Zeichengröße nicht Mögliche Zeichengrößen vorhanden ist, wird ein Leerzeichen als Standard Zeichen 5 x 8, 7 x 10 Ersatz verwendet.
  • Seite 83 Änderungen des Bardcode Typs werden gleichzeitig bei allen Dingen erfolgen, bei denen ein Barcode Setup implementiert wurde. Beim Data Matrix Code und beim Code 128, können 4 Barcodes gesetzt werden. Wenn multiple Barcodes gesetzt werden müssen, fügen Sie ein Druck Item, für welches kein Barcode gesetzt wurde, dazwischen ein.

  • Seite 84: Vorgehensweise

    3.2.2 Vorgehensweise Allgemeine Hinweise zum Ändern von Einstellen des Zeilenzwischenraums auf "1", der Zeichengröße auf "5 x 8", des Einstellungen: Zeichenzwischenraums auf "1" und die Strichbreite auf "2" Abschnitt 2.1.3, “Ändern von 1. Drücken Sie im Bildschirm "Druckbeschreibung" die Taste [Druckformat]. Einstellungen”...

  • Seite 85: Drucken Eines Barcodes

    3.2.3 Drucken eines Barcodes " " nach Einstellung des Barcodes im Druckformat Menü, können Sie die zu druckenden Daten eingeben der Zeichezwischenraum ist bereits durch den Typ des Barcodes angegeben worden. Dieser kann nicht geändert werden! Einstellung des Zeilenzwischenraumes auf 0, die Zeichengröße auf 12 x 16 und die Strichstärke auf 1 und den Barcodetype auf Code 39 Zeichen die eingegeben werden können ’’1234567890’’...
  • Seite 86 7. Im Druckbeschreibungsbildschirm drücken Sie "Zeicheneingabe" Der Zeicheneingabe Bildschirm öffnet sich mit der Tastatur für Code39 Eingabe. Status: Ready [Off] Zeicheneingabe 2011.07.07 12:45 Start Stop Message name [ Spalte 3 Spalte 2 Spalte 1 Druck- on-/ status offLine Cursor anzei- [........] [.........] [.........] Spalte Spalte...

  • Seite 87: Drucken Von Zeichen

    3. 3 Drucken von Zeichen Zusätzlich zu den Standardzeichen stehen Kalenderzeichen, Zählzeichen und spezielle Zeichen zur Verfügung. 3.3.1 Drucken eines Textes 3.3.1-1 Vorgehensweise Geben Sie "ABC" in die erste Zeile der ersten Spalte ein. Die Anzahl der Zeilen ist auf "3" eingestellt. Druckbeschreibung 2005.07.07 12:45 Status: Bereit...
  • Seite 88 3. Drücken Sie nacheinander die Tasten [A], [B] und [C] des Tastenfelds. "ABC" wird angezeigt. Status: Bereit Zeicheneingabe [Off] 2005.07.07 12:45 Name [ Start Stop Spalte 3 Spalte1 Spalte 2               Druck- on-/ [・・・・・・・・・・] [・・・・・・・・・・] [・・・・・・・・・・]  status offLine [・・・・・・・・・・] [・・・・・・・・・・] [・・・・・・・・・・]  Entsc- [ＡＢＣ・・・・・・・] [・・・・・・・・・・] [・・・・・・・・・・]  heidung 4.

  • Seite 89: Drucken Spezieller Zeichen

    3.3.2 Drucken spezieller Zeichen 3.3.2-1 Überblick Spezielle Zeichen werden über das Tastenfeld für Sonderzeichen eingegeben. Die folgenden Sonderzeichen können eingegeben werden: Ara- Spe- ABC • Spe- Regis- Kalender/ Einzel- Einfü- Lö- bisch ziell 123 • ziell 2 Zähler byte schen À...
  • Seite 90 Die speziellen Zeichen können nicht in der Matrix 5 x 5 verwendet werden. Kapitel 3 3.2 Einstellen des Druckformats 3–15...

  • Seite 91: Drucken Von Kalenderzeichen

    3.3.3 Drucken von Kalenderzeichen 3.3.3-1 Überblick Gehen Sie wie unten beschrieben vor, um das Jahr, den Monat, den Tag, die Die Kalenderzeit entspricht der Zeit Stunden, Minuten und/oder Sekunden zu drucken. der internen Uhr das Die Eingaben erfolgen über das Tastenfeld für Kalender- und Zählzeichen. IJ Druckers.
  • Seite 92 5. Drücken Sie [Jahr]. Einmaliges Drücken der Taste [Jahr] druckt die letzte Stelle der Jahreszahl (dargestellt durch ein "J"). Zweimaliges Drücken der Taste [Jahr] druckt die beiden letzten Stellen der Jahreszahl (dargestellt durch "JJ"). Viermaliges Drücken der Taste [Jahr] druckt alle vier Stellen der Jahreszahl (dargestellt durch "JJJJ").

  • Seite 93: Drucken Von Zeichen Für Die Anzahl Verstrichener Tage/Junlianisches Datum

    3.3.4 Drucken von Zeichen für die Anzahl verstrichener Tage/ Junlianisches Datum Überblick Im Folgenden wird beschrieben, wie Sie die Anzahl der seit dem 1. Januar verstrichenen Tage drucken. Die Eingaben erfolgen über das Tastenfeld für Kalender- und Zählzeichen. Mit der Funktion für verstrichene Tage kann die aktuelle Anzahl von Tagen gedruckt werden, die nach dem internen Kalender seit dem 1.
  • Seite 94 5. Drücken Sie [Kalender/Zähler]. Das Tastenfeld zur Eingabe von Kalenderzeichen erscheint. Ara- Spe- ABC • Spe- Regis- Kalender/ Einzel- Einfü- Lösche bisch ziell 123 • ziell 2 Zähler byte Sekund Tag der Jahr Monat Stunde Minute Total Woche Woche Schicht Zeit- Code zähler...

  • Seite 95: Drucken Von Monatsnamen

    3.3.5 Drucken von Monatsnamen 1. Überblick Gehen Sie wie unten beschrieben vor, um den Monat mit 3 Buchstaben zu drucken. Bezüglich des Offsets besteht eine Verbindung zum Kalender. Wenn ein Monat in einer anderen Sprache als Englisch gedruckt werden soll, wird dies im Bildschirm "Kalendereinstellung"...
  • Seite 96 Drucken Sie die Schaltfläche "Kalendereinstellungen". Der entsprechende Bildschirm öffnet sich. Nehmen Sie an, das ein 3-stelliger Monatscode eingegeben wurde. [Off] Kalendereinstellung 2005.07.07 12:45 Status:Bereit Name [ Start Stop Spalte 1 Spalte 2 Spalte 3 Druck- on-/ [ MHD ... . . ] [ JJ..MM..TT ..] [ ....] status offLine JJ..MM..TT...

  • Seite 97: Drucken Der Kalenderwoche

    Drücken Sie [Entscheidung]. Drucken Sie [Zurück] dreimal. Sie befinden sich wieder im Bildschirm "Druckbeschreibung". Im Bereich für das Druckbild steht "07LUG 2011". Status: Bereit [Off] Druckbeschreibung Name [ Start Stop Spalte 3 Spalte 1 Spalte 2 Druck- on-/ [ TT..MMM... JJJJ status offLine [ ABCDE-XXXX .

  • Seite 98: Drucken Vom Tag Der Woche

    (2) Vorgehensweise 1. Einstellen einer 2-stelligen Wochenanzeige Format Format Zeilen Zeichen- Druck- Druckformat Menü einrichten eingabe vorgaben aufrufen speichern Der Bildschirm „Zeicheneingabe“ öffnet sich Status: Bereit Zeicheneingabe 2005.07.07 12:45 [Off] Name [ Start Stop Spalte 2 Spalte 3 Spalte1 Druck- on-/ H D B I S J J M M T T...
  • Seite 99 (1) Übersicht Benutzen Sie diese Funktion, wenn Sie den Tag der Woche als einstelliges Zeichen drucken möchten. Nutzen Sie die Kalender/Zählereinstellungen um die Zeichen einzugeben. Diese Funktion ist mit dem internen Kalender des Druckers verbunden. Eine Woche wird definiert: beginnend am Montag und endend am Sonntag. Im Menüpunkt "Druckvorgaben", "Seite vor"...
  • Seite 100 4. Drücken Sie [Kalender/Zähler] Die Kalenderzeichen Eingabe Tastatur öffnet sich. Ara- Spe- ABC • Spe- Regis- Kalender/ Einzel- Einfü- Lösche bisch ziell 123 • ziell 2 Zähler byte Sekund Tag der Jahr Monat Stunde Minute Total Woche Woche Schicht Zeit- Code zähler Zähler...

  • Seite 101: Drucken Von Zählzeichen

    3.3.8 Drucken von Zählzeichen 3.3.8-1 Überblick Der numerische Wert eines festgelegten Elements kann bei jedem Druckvorgang erhöht oder verringert werden. Die Eingabe von Zählzeichen erfolgt über das Tastenfeld für Kalender- und Zählzeichen. 3.3.8-2 Beispiel Drucken der Werte AA0001 bis ZZ9999 in der dritten Zeile der zweiten Spalte, Allgemeine Hinweise zum Ändern von wobei der gedruckte Wert bei jedem Druckvorgang um Eins erhöht werden soll...

  • Seite 102: Aktualisieren

    7. Drücken Sie [Zählbedingungen]. Wenn kein Cursor vorhanden ist, Der Bildschirm "Zählbedingungen" wird geöffnet. drücken Sie [Cursor anzeigen]. [Off] Status: Bereit Zählbedingungen Name [ Start Stop Spalte 1 Spalte 2 Spalte 3 Druck- on-/ MHD: ... . ] [ JJ..MM..TT ..] [ ....] status offLine [JJ..
  • Seite 103 Drucken der Werte AA0001 bis AA1000, dann AB0001 bis ZZ1000 in der ersten Zeile der zweiten Spalte, wobei der gedruckte Wert bei jedem Druckvorgang um Eins erhöht werden soll 1. Führen Sie die Schritte 1 bis 7 des vorher beschriebenen Verfahrens durch. 2.
  • Seite 104 Zählen mit Grafik-Speicherplätzen Ändern Sie die Werte der Einstellungen im Bildschirm "Zählbedingungen" wie folgt: Wert [00] Bereich [00] Erhöhen [01] [07] Richtung Aktualisieren [000000] Gehe von [ • ] [000001] Gehe zu [ • ] Beispiel: Definieren Sie die registrierten Zeichen folgendermaßen: Speicherplatz der Grafik Definiertes Zeichen Bei viermaligem Drucken jeweils vorwärts und rückwärts im bidirektionalen Druck...
  • Seite 105 Zählerstand auf einen voreinsgestellten Wert zurücksetzen 1. Drücken Sie [Nächste Bedingung] im Bildschirm "Zählereinstellung". Die zweite Seite öffnet sich. [Off] Status: Bereit Zählbedingungen Start Stop Name [ Spalte 1 Spalte 2 Spalte 3 Druck- on-/ status offLine [ZZZZ ....] [.........] [.........] [ABCD......] [.........] [.........] Cursor anzei-...
  • Seite 106 4. Drücken Sie zwei mal [Zurück]. Sie befinden sich wieder im Bildschirm "Druckbeschreibung". Die Taste [Zählerrücksetzung] wird angezeigt. Status: Bereit [Off] Druckbeschreibung Name [ Start Stop Spalte 2 Spalte 1 Spalte 2 Druck- on-/ ...

  • Seite 107: Drucken Von Arabischen Zeichen (1) Übersicht

    3.3.9 Drucken von Arabischen Zeichen Übersicht Rufen Sie die Arabische Zeichen Tastatur auf Die arabischen Zeichen können nicht in Schriftgröße 5 x 5, 9 x 8 und 7 x 10 verwendet werden. Bei Eingabe eines arabischen Zeichens verschiebt den Cursot nach links! (Schrift von recht nach links) 3.4 Einstellen der Zeichenhöhe und Zeichenausrichtung 3.4.1 Überblick...

  • Seite 108: Zeichenausrichtung

    3. Zeichenausrichtung Für den Drucker mit 40 µm-Düse ist ein Die Zeichenausrichtung und Druckrichtung können festgelegt werden. Partikelverbrauch von 1/1 nicht Die folgenden Einstellungen sind möglich: einstellbar. Einstellung Transportrichtung Transportrichtung Beispiel mit "ABC Die Ergebnisse des Ausdrucks "ABC123" sind folgende: Einstellung Druckergebnisse A B C 1 2 3...

  • Seite 109: Druckverzögerung

    5. Druckverzögerung Die Schreib-Startposition kann festgelegt werden. Sie kann in Zeicheneinheiten oder Scan-Einheiten vorgegeben werden. Sie sollten die Schreib-Startposition zunächst in Zeicheneinheiten einstellen und anschließend die Feineinstellung in Scan-Einheiten durchführen. Die Positionsbeziehung zwischen dem Sensor und der Düse ist wie unten dargestellt: Düse vor dem Sensor positioniert Düse hinter dem Sensor positioniert...
  • Seite 110 Die zweite Seite der "Druckvorgaben" Status: Stillstand Com=0 Druckvorgaben 2011.07.07 12:45 Name [ Start Stop Geschwindigkeitsgeber (0:Nein 1: Ja) Druck On/Off Line Frequenzteilung [001] (1/1-1/999 Nenner eingeben.) Status Partikelverbrauch [01] (1/1-1/16 Nenner eingeben) Cursor Schnelldruck [0] (0: 1:NM 2 : QM) zeigen Kalender Offset [1] (1:...

  • Seite 111: Vorgehensweise

    3.4.2 Vorgehensweise Einstellung der Zeichenhöhe auf "90", der Zeichenbreite auf "10" und der Allgemeine Hinweise zum Ändern von Zeichenausrichtung auf "1" Einstellungen siehe Abschnitt 2.1.3, 1. Drücken Sie im Bildschirm "Druckbeschreibung" die Taste [Druckvorgaben]. “Ändern von Der Bildschirm "Druckvorgaben" wird geöffnet. (Der Maximalwert für die Schreib- Einstellungen”.

  • Seite 112: Einstellungen Für Fortlaufenden Druck

    3.5 Einstellungen für fortlaufenden Druck 3.5.1 Überblick Diese Funktion wird benutzt, um dieselbe Druckbeschreibung fortlaufend zu drucken. Stellen Sie die "Druckintervalle" und den "Druckzähler" für den fortlaufenden Druck ein. Druckintervalle für fortlaufenden Druck: Die Größe des Druckbereichs kann angegeben werden. Diese Einstellung wird durchgeführt, wenn die zu bedruckenden Teile in engem Kontakt zueinander (d.

  • Seite 113: Vorgehensweise

    3.5.2 Vorgehensweise Einstellen der Druckintervalle und des Druckzählers 1. Stellen Sie die Druckintervalle ein. Die Einheit für die Druckintervalle kann durch Drücken von [Zeicheneinheit] oder [Scan-Einheit] geändert werden. [Zeicheneinheit] dient zur Einstellung in Zeichenbreiten und [Scan-Einheit] zur Einstellung in Punkten. 2.

  • Seite 114: Zukünftiges Datum Und Zukünftige Uhrzeit Drucken

    3.6 Zukünftiges Datum und zukünftige Uhrzeit drucken 3.6.1 Überblick Bei der Kalendereinstellung können das Datum und/oder die Uhrzeit der Offset-Werte: Werte, die dem aktuellen internen Uhr mit Offset-Werten vorgestellt werden. Datum und/oder der Die folgenden Offset-Werte sind möglich: aktuellen Uhrzeit hinzugefügt werden Jahr 0~99...

  • Seite 115: Vorgehensweise

    Wahl zwischen "Vorhergehenden Tag" und "Selber Tag" im Menübildschirm [Druckvorgaben] [Seite vor]. 3.6.2 Vorgehensweise Einstellen des Datum für "MHD" auf den 6. August 2005, d. h. einen Monat später. In diesem Beispiel wird als aktuelles 1. Drücken Sie im Bildschirm "Druckbeschreibung" die Taste [Zeicheneingabe]. Datum der 7.
  • Seite 116 3. Drücken Sie [Spalte vor]. Die dritte Zeile der zweiten Spalte ist hervorgehoben. Wenn kein Cursor vorhanden ist, drücken Sie [Cursor Kalendereinstellung 2005.07.07 12:45 [Off] Status:Bereit anzeigen]. Name [ Start Stop Spalte 1 Spalte 2 Spalte 3 Druck- on-/ [ MHD: ... .] [ JJ..

  • Seite 117: Andere Zeichen Für Datum/Uhrzeit Drucken (Substitutionsregeln)

    3.7 Andere Zeichen für Datum/Uhrzeit drucken (Substitutionsregeln) 3.7.1 Überblick Die Einträge für Datum und Uhrzeit können durch andere gewünschte Zeichen ersetzt (substituiert) werden. Ersetzungszeichen werden im Bildschirm "Subsitutionsregel" gewählt. Sie können bis zu 99 Substitutionsregeln festlegen. Für ein Druckelement wird die Nummer einer Substitutionsregel angegeben. Katakana-Zeichen, alphanumerische Zeichen und Benutzervorlagen können als Substitutionszeichen verwendet werden.
  • Seite 118 2. Drücken Sie [Kalendereinstellung]. Wenn kein Cursor vorhanden ist, Der Bildschirm "Kalendereinstellung" wird geöffnet und der Cursor befindet sich im drücken Sie [Cursor Eingabefeld für das Jahr. anzeigen]. [Off] Kalendereinstellung 2005.07.07 12:45 Status:Bereit Start Stop Name [ Spalte 2 Spalte 3 Spalte 1 Druck- on-/...

  • Seite 119: Ersetzen Der 0 Mit Einem Leerzeichen Beim Drucken

    8. Drücken Sie [A] und [M]. Der Cursor geht zum nächsten Feld. 9. Drücken Sie [Duplizieren]. Im Feld "01" steht dann ebenfalls "AM". Anstelle von [Duplizieren] könnten Sie auch wieder [A] und [M] eingeben. Wenn die Zuführgeschwindig- [Off] Status:Bereit Substitutionsregel keit gleich bleibt...

  • Seite 120: Speichern Der Eingegebenen Druckdaten

    3.8 Speichern der eingegebenen Druckdaten 3.8.1 Überblick Sie können die eingegebenen oder geänderten Druckdaten speichern. Den Druckdaten werden automatisch Registriernummern zugewiesen. Die Namen der Druckdaten (oder Druckaufträge) müssen eindeutig sein. 3.8.2 Vorgehensweise Speichern der Druckdaten mit dem Namen "ABC" 1. Drücken Sie im Bildschirm "Druckbeschreibung" die Taste [Format speichern]. Allgemeine Hinweise zum Ändern von Einstellungen siehe...

  • Seite 121: Aufrufen Gespeicherter Daten

    3.9 Aufrufen gespeicherter Daten 3.9.1 Überblick Gespeicherte Druckaufträge können jederzeit wieder aufgerufen werden. 3.9.2 Vorgehensweise Aufrufen des Druckauftrags "FFFFFFFFFFFF" 1. Drücken Sie im Bildschirm "Druckbeschreibung" die Taste [Format aufrufen]. Allgemeine Hinweise zum Ändern von Einstellungen siehe Abschnitt 2.1.3, “Ändern von Format Format Zeilen...

  • Seite 122: Schnelldruck Einstellung

    3.10 Schnelldruck Einstellung 3.10.1 Übersicht Um mit dem Drucker höhere Geschwindigkeiten zu erreichen muss man folgende Einstellungen vornehme: die Matrix auf 5 x 7 einstellen und die Anzahl der Zeilen auf 2 ode 3 formatieren und den Partikelverbrauch auf 1/1 ändern. Bei diesen Einstellungen können drei Modi von HM, NM oder QM gewählt werden um optimale Druckergebnisse bei schnellen Geschwindigkeiten zu erreichen.

  • Seite 123: Vorgehensweise

    Bei der Berechnung der Druckvorbereitungszeit ist die Anzahl der vertikalen Tropfen zu achten Partikelverbrauch Anzahl der vertikalen Anzahl der vertikalen Punkte Punkte bei 2zeiligen Druck bei 3zeiligen Druck Hinweis: * Bei einem 2-Stelligen Druckbild sind die Werte der Einstellungen NM und QM gleich. 3.10.2 Vorgehensweise Einstellen des Schnelldruckes MS mit 3 Zeilen.
  • Seite 124 2. Einstellung der Zeichengrösse 1 auf "2: 5 x 7". Anwendungsspezifische 2011.0707 12:45§ Status:bereit Einstellungen Start Stop Fortlaufender Druckmodus ] (1: signal 2: signalauslösung) Druck- /Off- Druck in beide Richtungen [ 0] Nicht 1: methode1 2: methode2) status Line Umgekehrte Richtung [ 1] 2: methode2) methode1...
  • Seite 125 Einrichen der Zeilen auf 3-Zeilig "Einheitliche Zeilenausrichtung" unter Menu "Zeilen einrichten" Spalten einrichten 2005.07.07 12:45 Status: Bereit [Off] Name [ Start Stop Spalte 3 Spalte 1 Spalte 2 Druck- on-/off- ... .
  • Seite 126 6. Drücken Sie auf "Seite Vor" Die zweite Seite der "Druckvorgaben" öffnet sich. Druckvorgaben 2011.07.07 12:45 Status:bereit Name Start Stop Geschwindigkeitsgeber [ 0] 0:: Nein 1 : En) 1: Ja Druck- /Off- Frequenzleitung [ 0 0 1] (1/1~1/999 Nenner eingeben ) status Line Partikelverbrauch...
  • Seite 127 8. Einstellen des "Schnelldrucks" auf "NM" Status: bereit Druckvorgaben 2011.07.07 12:45 Name [2Z] Start Stop Geschwindigkeitsgeber [ 0] 0:: Nein 1 : Ja). On-/ Druck- Frequenzleitung [ 0 0 1] (1/1~1/999 Nenner eingeben. ) Off- status Line Partikelverbrauch [ 0 1] (1/1~1/16 Nenner eingeben.

  • Seite 128: Überblick

    3.11. Drucken eines Schichtcodes 1. Überblick Ein Arbeitstag ist in mehrere Schichten unterteilt. Für jede Schicht kann ein entsprechender Code gedruckt werden. (Beispiel) Ein Arbeitstag im 3-Schicht-Betrieb Uhrzeit Druckergebnis 0:30 - 8:14 8:15 - 16:44 16:45 - 0:29 Zeichen für den Schichtcode können nur auf eine Position für eine zu druckende Information gesetzt werden.
  • Seite 129 2. Drücken Sie [Kalender/Zähler]. Das Tastenfeld zur Eingabe von Kalenderdaten erscheint Ara- Speziell ABC • Spe- Regis- Kalender/ Einzel- Einfü- Löschen bisch 123 • ziell 2 Zähler byte Sekund Total Tag der Jahr Monat Stunde Minute Woche Woche Schich- Zeit- tcode zähler Zähler...
  • Seite 130 6. Drücken Sie Schichtcode. Der Bildschirm "Schichtcode Einstellungen" erscheint. Wenn eine Schicht mehr als 5 Unterteilungen aufweist, können Sie den Bildschirm wechseln, indem Sie "vorherige Ansicht" oder "nächste Ansicht" wählen. Geben Sie die Zeiten in aufsteigender Reihenfolge ein. Einstellungen können in einzeiligen Schritten hinzugefügt oder gelöscht werden.
  • Seite 131 10. Wiederholen Sie die Eingabe in der selben Art und Weise. Schichtcode Einstellung 2011.07.07 12:45 Status:Bereit IEingabezeit in aufsteigender Reihenfolge. Start Stop 0 0 : 0 0 ~ 0 0 : 2 9 [ A 3 ] on-/ Manual offLine [ 0 0 ] : [ 3 0 ]~ 0 8 : 1 4 [ A 1 ] [ 0 0 ] : [ 1 5 ]~ 1 6 : 4 4 [ A 2 ] Entsc-...

  • Seite 132: Zeitzähler - Erneuerung Des Druckinhaltes Nach Einer Bestimmten Zeitspanne

    3.12. Zeitzähler - Erneuerung des Druckinhaltes nach einer bestimmten Zeitspanne 1. Überblick Druckinhalte können gemäß einem voreinstellbaren Intervall (Minuten) erneuert werden. Eine Basiszeit kann für einen Tag angelegt werden: Sobald diese Zeit erreicht wird, wird der Druckinhalt auf den voreingestellten Wert erneuert. Ein Zeitzähl-Zeichen kann für eine Druckinformation positioniert werden.
  • Seite 133 2. Vorgehensweise Einstellung des Inhaltes wie oben gezeigt (Beispiel) 1. Drücken Sie [Zeicheneingabe] im Bildschirm [Druckbeschreibung] Format Format Zeilen Zeichen- Druck- Druckformat Menü einrichten eingabe vorgaben aufrufen speichern Die Meldung "Zeicheneingabe" erscheint. 2005.07.07 12:45 Status: Bereit Zeicheneingabe [Off] Name [ Start Stop Spalte1...
  • Seite 134 3. Drücken Sie zweimal [Zeitzähler]. Das Zeitzähl-Zeichen "F" wird eingegeben. 4. Drücken Sie [Entscheidung]. 5. Drücken Sie [Kalendereinstellungen] Der Bildschirm "Kalendereinstellungen" wird angezeigt. [Off] Kalendereinstellungen 2005.07.07 12:45 Status:Bereit Name [ Start Stop Spalte 3 Spalte 1 Spalte 2 Druck- on-/ [ FF.
  • Seite 135 7. Es kann der Eingabebereich, Rücksetzwert, Rücksetzzeit und Erneuerungs- zeitraum (Minuten) eingegeben werden. Status:Bereit [Off] Zeitzähler Einstellung 2005.07.07 12:45 Start Stop Name [ Spalte 3 Spalte 1 Spalte 2 ..] [ ..] [ ..] Druck- on-/ ..

  • Seite 136: Überblick

    4. Einstellungen im Wartungsmenü Betriebsverwaltung 4.1.1 Überblick Sie können folgende Betriebsparameter einstellen: Parameter Beschreibung • Die Betriebszeit seit dem letzten Filter/- Tintenwechsel wird angezeigt. Sie können diesen Wert ändern. • Setzen Sie den Wert nach einem Austausch der Filter / Tinte auf "0". Betriebszeit Werte von 0 bis 9999 werden angezeigt.
  • Seite 137 1. Drücken Sie im Bildschirm "Druckbeschreibung" die Taste [Menü]. Allgemeine Hinweise zum Ändern von Ein- Weitere Menüfunktionen, darunter "Wartung", werden angezeigt. stellungen siehe Abschnitt 2.1.3, “Ändern von Einstel- lungen” Druckerein- Betriebs- Störung erneut Zusatzfunktion Wartung Menü anzeigen stellung verwaltung 2. Drücken Sie [Betriebsverwaltung] Der Bildschirm "Betriebsverwaltung"...
  • Seite 138 Eingaben Taste Funktion Setzt den Wert auf "0" zurück, wenn sich der Cursor im Rücksetzen Feld "Betriebszeit", "Alarmzeit", "Druckzähler" oder "Gesa- mtbetriebszeit" befindet. Änderungen Setzt die Einstellung an der aktuellen Cursorposition auf rückgängig den Wert vor der Änderung zurück. Zurück Zeigt wieder das Wartungsmenü.

  • Seite 139: Überblick

    Anwendungsspezifische Einstellungen 4.2.1 Überblick Standard- Einstellung Beschreibung einstellung • Wichtig, wenn Druckzähler Menü „Druckvorgaben“ gesetzt ist. Solange ein Drucksignal am Takteingang ansteht Signal wird der Druckzähler Fortlaufender abgearbeitet Signal Druckmodus Eine Signalflanke reicht Signalauslösung aus für die Bearbeitung des Druckzählers •...

  • Seite 140: Zeilen Mit Strichstärke 5-9 Werden

    Einstellung der Druckbildausrichtung Methode1 : Bei mehrzeiligen Druckbildern ist die Ausrichtung der oberen zur unteren Zeile abhängig von der Druckrichtung und wenn die Zeichenausrichtung = oder 2 eingestellt Methode2: Hier werden die Zeilen stets linksbündig ausgerichtet unabhängig von der Zeichenausrichtung und Druckrichtung Beispiel: Druckbild bei Einstellung:...
  • Seite 141 Methode zum Einstellen der Methode ob der Drucker nach Druck- bildwechsel während des druckens in Störung geht Anwenden von Einzelheuten zu den oder nicht. Ausgangssignalen Druckdaten siehe 1.5.3.8 Methode1: wenn der Druckinhalt während des Drukkes verändert wird, erscheint die Fehlermeldung „Druckdatenwechsel erfolgt M“...

  • Seite 142: Vorgehensweise

    4.2.2 Vorgehensweise Einstellen des Aupsganssignals „Druckvorgang“ läuft. Druckerein- Betriebs- Störung erneut Zusatzfunktion Menü Wartung anzeigen stellung verwaltung 1. Wählen Sie [Wartung] aus dem Menü. Allgemeine Hinweise zum Ändern von Ein- Das Wartungsmenü erscheint. stellungen siehe Abschnitt 2.1.3, Wartungsmenü 2005.07.07 12:45 Status:Bereit [Off] “Ändern von Einstel-...
  • Seite 143 3. Drücken Sie [Anwendungsspezifische Einstellungen]. Der Bildschirm "Anwendungsspezifische Einstellungen" wird geöffnet. Wenn kein Cursor vorhanden ist, drücken Sie [Cursor anzeigen]. Anwendungsspezifische Einstellungen 2005.07.07 12:45 Status: Bereit [Off] Start Stop Fortlaufender Druckmodus ] (1:Signal 2: Signalauslösung) Druck- on-/of- Druck in beide Richtungen [ 0 ] Nicht [1.methode1 2: methode2]...

  • Seite 144: Einstellen Von Datum Und Uhrzeit

    Einstellen von Datum und Uhrzeit 4.3.1 Überblick Der Ausdruck von Datum und Uhrzeit kann in Übereinstimmung mit dem Kalender Wenn ein Passwort eingerichtet ist, kön- erfolgen. Zwei Einstellungen sind möglich. nen das Datum und die Uhrzeit nur nach Eingabe des Pass- •...
  • Seite 145 2. Drücken Sie [Datum/Uhrzeit einstellen]. Wenn kein Cursor vorhanden ist, Der Bildschirm "Datum/Uhrzeit einstellen" wird geöffnet. drücken Sie [Cursor anzeigen]. Status: Bereit [Off] Datum/Uhrzeit einstellen 2005.07.07 12:45 Start Stop Aktuelle Zeit 2005 ] (Jahr) [07] (Monat) [07] (Tag) on-/of- Druck- fLine status [23]...

  • Seite 146: Einrichten Des Passworts

    Einrichten des Passworts 4.4.1 Überblick Sie können ein Passwort festlegen, um den Zugang zu bestimmten Funktionen einzuschränken. Das Passwort kann aus 1 bis 12 Zeichen bestehen. Für ein Passwort sind die Zeichen 0–9 und A–Z zulässig. Um das Passwort zu ändern, muss zunächst das aktuelle Passwort eingegeben werden.
  • Seite 147 Wenn vorher kein Passwort eingerichtet war, braucht kein altes Passwort eingegeben zu werden. Der Cursor befindet sich im Eingabefeld für das neue Passwort. Nach Drücken von [ABC] wird ein Tastenfeld mit Großbuchstaben angezeigt. Nach Drücken von [abc] wird ein Tastenfeld mit Kleinbuchstaben angezeigt. 3.

  • Seite 148: Einschränkung Der Verfügbaren Funktionen

    Einschränkung der verfügbaren Funktionen 4.5.1 Überblick Sie haben die Möglichkeit, die Funktionen Druckbilderstellung, Änderung und das Wartungsmenü zu sperren. Wenn diese Funktionen gesperrt sind, werden die zugehörigen Tasten nicht Passwort angezeigt. Abschnitt 4.4, “Einrichten des Pass- Funktionseinschränkungen sind erst möglich, nachdem das richtige Passwort worts”...

  • Seite 149: Vorgehensweise

    4.5.2 Vorgehensweise Einschränken des Zugangs zu der Funktion "Zeicheneingabe / Format aufrufen“ Für die folgende Beschreibung wird 1. Wählen Sie [Wartung] aus dem Menü. davon ausgegan- gen, dass das Pass- wort "CZB05" lautet. Druckerein- Betriebs- Störung erneut Menü Wartung Zusatzfunktion anzeigen stellung verwaltung...
  • Seite 150 3. Drücken Sie [C], [Z], [B], [0] und [5]. Das Passwort ist damit eingegeben. Das eingegebene Passwort wird als Folge von * Zeichen dargestellt. Funktionseinschränkung 2005.07.07 12:45 Status:Stillstand [Off] Wenn das eingegebene Passwort als richtig erkannt worden ist, kann die Einstellung der Funktionseinschränkung geändert werden.

  • Seite 151: Überprüfung Der Vorhandenen Software

    Überprüfung der vorhandenen Software 4.6.1 Überblick Sie können sich die Namen der vorhandenen Programme und die Versionen anzeigen lassen. 4.6.2 Vorgehensweise 1. Wählen Sie [Wartung] aus dem Menü. Druckerein- Betriebs- Störung erneut Menü Wartung Zusatzfunktion stellung anzeigen verwaltung Das Wartungsmenü wird geöffnet. Wartungsmenü...

  • Seite 152: Displayeinstellung

    Displayeinstellung 4.7.1 Überblick Funktion Beschreibung • Legt die Beleuchtungszeit des Bildschirms fest. ACHTUNG: Wenn Sie "Aus in 30 min" oder "Beleuchtet" einstellen, kann Anzeige die verlängerte Beleuchtungszeit die Lebensdauer der Beleuchtung verkürzen. (Die Lebensdauer der LCD- Beleuchtung beträgt bis zu 7.000 Stunden.) •...

  • Seite 153: Vorgehensweise

    4.7.2 Vorgehensweise 1. Der Drucker muss sich im Status "Stillstand" oder im Wartezustand befinden. Wählen Sie [Druckereinstellung] aus dem Wartungsmenü. Der Bildschirm "Druckereinstellung" erscheint. Status:Stillstand [Off] Druckereinstellung 2005.07.07 12:45 Start Stop on-/of- Druck- fLine status Anwendungsspezifische Datum/Uhrzeit Kommunikationsumgebung Einstellungen einstellen einstellen Passwort Displayeinstellung...

  • Seite 154: Drucken Ohne Eingabe Von Sensorsignalen (Testdruck)

    Drucken ohne Eingabe von Sensorsignalen (Testdruck) 4.8.1 Überblick Mit dieser Funktion können Sie einen Druckvorgang mit einer Taste ohne Eingabe eines Druck-Startsignals einleiten. 4.8.2 Vorgehensweise 1. Der Drucker muss sich im Wartezustand befinden. Wählen Sie [Wartung] aus dem Menü. Druckerein- Betriebs- Störung erneut Menü...
  • Seite 155 3. Drücken Sie [Druck starten]. Das System druckt. ACHTUNG:Wenn im Bildschirm "Anwendungsspezifische Einstellungen" für den fortlaufenden Druckmodus "Signalauslösung" und das System auf fortlaufenden Druck eingestellt ist, druckt das System fortlaufend weiter. Drücken Sie die Taste [Abbrechen], um den fortlaufenden Druck zu stoppen.

  • Seite 156: Kapitel 5. Zusatzfunktionen

    5. Zusatzfunktionen Sie können angelegte Druckdaten/Formate verwalten und Grafiken erstellen oder ändern. Die zugehörigen Funktionen werden aus dem Zusatzfunktionsmenü ausgewählt. Format Verwaltung 5.1.1 Formatnummer ändern 5.1.1-1 Überblick Zwei Druckbilder können durch Vertauschen der Registriernummern ausgetauscht werden. 5.1.1-2 Vorgehensweise Austauschen des Druckauftrags Nr. 3 mit dem Druckauftrag Nr. 7 1.
  • Seite 157 3. Drücken Sie [Formatnummer ändern]. Der Bildschirm "Formatnummer ändern" wird geöffnet. Status: Bereit [Off] Formatnummer ändern 2005.07.07 12:45 Start Stop Druckdaten für Registrierung auswählen. Name Druckauftrag Name Druckauftrag Druck- on-/of- status fLine AAAAAAAAAAAA BBBBBBBBBBBB CCCCCCCCCCCC DDDDDDDDDDDD Seite Seite zur. EEEEEEEEEEEE FFFFFFFFFFFFFF GGGGGGGGGGG HHHHHHHHHHHH...
  • Seite 158 6. Drücken Sie drei Mal [ ]. Der Cursor steht in Zeile Nr. 7 Status: Bereit [Off] Formatnummer ändern 2005.07.07 12:45 Start Stop Bewegungsziel festlegen. Name Druckauftrag Name Druckauftrag Druck- on-/off- status Line AAAAAAAAAAAA BBBBBBBBBBBB CCCCCCCCCCCC DDDDDDDDDDDD Seite Seite EEEEEEEEEEEE zur.

  • Seite 159: Formate Löschen

    5.1.2 Formate löschen 5.1.2-1 Überblick Vorhandene Druckaufträge/Formate können gelöscht werden. 5.1.2-2 Vorgehensweise Löschen des Druckauftrags Nr. 2 Druckerein- Betriebs- Störung erneut Wartung Zusatzfunktion Menü stellung anzeigen verwaltung Allgemeine Hinweise 1. Der Drucker muss sich im Status "Stillstand" oder im Wartezustand befinden. zum Ändern von Einstellungen siehe Wählen Sie [Zusatzfunktion] aus dem Menü.
  • Seite 160 3. Drücken Sie [Formatname löschen]. Der Bildschirm "Formatneme löschen" wird geöffnet. Status: Bereit [Off] Formatname löschen 2005.07.07 12:45 Start Stop Zu löschende Druckdaten angeben. Name Druckauftrag Name Druckauftrag Druck- on-off- status Line AAAAAAAAAAAA BBBBBBBBBBBB CCCCCCCCCCCC Seite Seite zur. Abbrechen Auswählen 4.

  • Seite 161: Formatname Ändern

    5.1.3 Formatname ändern 5.1.3-1 Überblick Der Name eines gespeicherten Druckauftrags/Formates kann geändert werden. 5.1.3-2 Vorgehensweise Namen des Druckauftrags "AAAAAAAAAAAA" in "ABC9701" ändern Betriebs- Druckerein- Störung erneut Wartung Zusatzfunktion Menü anzeigen verwaltung stellung Allgemeine Hinweise 1. Der Drucker muss sich im Status "Stillstand" oder im Wartezustand befinden. zum Ändern von Wählen Sie [Zusatzfunktion] aus dem Menü.
  • Seite 162 3. Drücken Sie [Formatname ändern]. Der Auswahlbildschirm zum Ändern des Namens für einen Druckauftrag wird geöffnet. [Off] Status: Bereit Formatname ändern 2005.07.07 12:45 Start Stop Druckdaten angeben, für die der Name geändert werden soll. Name Druckauftrag Name Druckauftrag Druck- on-/off- status Line AAAAAAAAAAAA...

  • Seite 163: Erstellen Einer Grafik

    7. Drücken Sie [Änderung ausführen]. Der Auswahlbildschirm zum Ändern des Namens für einen Druckauftrag wird geöffnet. Status: Bereit [Off] Formatname ändern 2005.07.07 12:45 Druckdaten angeben, für die der Name geändert werden soll. Start Stop Name Druckauftrag Name Druckauftrag Druck- on-/off- status Line ABC9701...
  • Seite 164 Betriebs- Druckerein- Störung erneut Menü Wartung Zusatzfunktion verwaltung stellung anzeigen Allgemeine Hinweise 1. Der Drucker muss sich im Status "Stillstand" oder im Wartezustand befinden. zum Ändern von Wählen Sie [Zusatzfunktion] aus dem Menü. Einstellungen siehe Abschnitt 2.1.3, Das Zusatzfunktionsmenü wird geöffnet. “Ändern von Einstellungen”.
  • Seite 165 2. Drücken Sie [Grafik erstellen]. Der Bildschirm "Grafik erstellen" wird geöffnet. Grafik erstellen 2005.07.07 12:45 Status: Stillstand [Off] Start Stop Zeichengröße ](1:5×5 2:5×8 3:7×10 4:12×16 5:18×24 6:24×32) Druck- on-/of- Wortzwischenraum [2](Punkte: 0~3) status fLine Vorlage Oben re- Oben chts links Unten Unten links...
  • Seite 166 Taste Taste Taste Taste Oben links Unten links Unten rechts Oben rechts Kapitel 5 5.2 Erstellen einer Grafik 5–11...
  • Seite 167 Zwei verschiedene Cursor werden angezeigt: Bewegungscursor Angezeigt mit: Der Cursor wird zu einem Punkt der Matrix gebracht. Umkehrungscursor Angezeigt mit: Der Punkt, an dem sich der Cursor befindet, wird umgekehrt. Um den Cursortyp zu ändern, drücken Sie [Wechseln]. 6. Verwenden Sie die Taste [ ] in der Tastenmatrix neben dem Bereich für die Erstellung der Vorlage.
  • Seite 168 10. Drücken Sie zwei Mal [Oben rechts]. Der Cursor bewegt sich zur rechten oberen Ecke und die Punkte werden umgekehrt. 11. Drücken Sie [Registrieren]. Der Bildschirm "Vorlage registrieren" wird geöffnet. 12. Wählen Sie die Position, an der die Vorlage registriert (gespeichert) werden soll. Grafik erstellen 2005.07.07 12:45 Status: Stillstand...

  • Seite 169: Wiederaufrufen Einer Grafik

    13. Drücken Sie [Ausführen]. Das System registriert (speichert) die erstellte Vorlage und zeigt wieder den Bildschirm "Benutzervorlage erstellen". Die gespeicherte Vorlage wird angezeigt. Mit [Abbrechen] kehren Sie zum Bildschirm "Grafik erstellen" zurück, ohne die erstellte Vorlage zu speichern. 14. Drücken Sie [Zurück]. Sie sehen wieder das Zusatzfunktionsmenü.
  • Seite 170 2. Drücken Sie [Grafik erstellen]. Der Bildschirm "Grafik erstellen" wird geöffnet. Graftk erstellen 2005.07.07 12:45 Status: Stillstand [Off] Start Stop Zeichengröße ](1:5×5 2:5×8 3:7×10 4:12×16 5:18×24 6:24×32) Druck- on-/of- Wortzwischenraum [2](Punkte: 0~3) status fLine Vorlage Oben Oben links rechts gekehrt Unten Unten links...
  • Seite 171 5. Wählen Sie die Vorlage an der dritten Position von links. Die dritte Vorlage wird dann in Negativdarstellung (Weiß auf Schwarz) angezeigt. Vorlage wieder aufrufen 2005.07.07 12:45 Status: Stillstand [Off] Start Stop Zeichengröße [ 1 ] (1:5×5 2:5×8 3:7×10 4:12×16 5:18×24 6:24×32) Druck- on-/of- Wortzwischenraum [2](Punkte: 0~3)

  • Seite 172: Kopieren Der Benutzerdaten Auf Eine Pc-Karte (Pcmcia)

    Kopieren der Benutzerdaten auf eine PC-Karte (PCMCIA) 5.3.1-1 Überblick Sie können die Druckdaten und Benutzervorlagen zur Sicherung auf eine PC-Karte kopieren. Die gesicherten Daten können wieder zurück in den IJ Drucker kopiert (wiederhergestellt) werden. Beim Zurückkopieren (Wiederherstellen) der Daten in den IJ Drucker kann ein Datentyp gewählt werden.

  • Seite 173: Vorgehensweise

    5.3.1-2 Vorgehensweise Kopieren der Benutzerdaten vom IJ Drucker auf eine PC-Karte. 1. Der Drucker muss sich im Status "Stillstand" oder im Wartezustand befinden. Wählen Sie [Zusatzfunktion] aus dem Menü. Betriebs- Druckerein- Störung erneut Menü Wartung Zusatzfunktion verwaltung anzeigen stellung Das Zusatzfunktionsmenü wird geöffnet. Zusatzfunktionsmenü...
  • Seite 174 Auswerfknopf PC-Karte ACHTUNG:Achten Sie darauf, dass die Rückseite der PC-Karte zur Platine zeigt. Drücken die Karte nicht zu fest in den Schlitz. 4. Drücken Sie […PC-Karte], um die Kopierrichtung zu wählen. Um Daten von einer PC-Karte zum 5. Drücken Sie [Ausführen]. IJ Drucker zu kop- Der Kopiervorgang wird durchgeführt.

  • Seite 175: Korrektur Der Koordinaten Des Touch Panels

    2. Drücken Sie "Datensicherung" Der Bildschirm "Datensicherung" öffnet sich. Status: XXXXXXXXX Sicherung 2005.07.07 12:45 ...IJP Speicherkarte Speicherkarte IJP... Abbrechen Übertragungsrichtung festlegen und dann auf [Ausführen] Ausführen drücken. 3. Stecken Sie eine PC-Karte in den Kartenschlitz. Drücken Sie [Speicherkarte - IJP], um die Kopierrichtung zu wählen. Com=0 Status: Stillstand Datensicherung...
  • Seite 176 Druckbeschreibung 2005.07.07 12:45 Status: Stillstand [Off] Start Stop Zeile 3 Zeile 1 Zeile 2 Druck- on-/of- HALTBAR BIS..JJ..MM..TT........status fLine JJ..MM..TT..HERST. DATUM........CCCC........... .ABC...... Seite Seite zur. Drucklayout 05. 07. 07 HALTBAR BIS 05. 07. 07 HERST.
  • Seite 177 3. Drücken Sie [Panel-Koordinatenkorrektur]. Der Bildschirm "Panel-Koordinatenkorrektur" wird geöffnet. Panel-Koordinatenkorrektur 2005.07.07 12:45 Status: Stillstand [Off] Schnittpunkt des Fadenkreuzes vorsichtig berühren. 4. Drücken Sie auf das Zeichen [+] in der linken oberen Ecke. Das Zeichen [+] steht dann in der rechten unteren Ecke. Panel-Koordinatenkorrektur 2005.07.07 12:45 Status: Stillstand...

  • Seite 178: Sprachauswahl

    Sprachauswahl 5.5.1 Überblick Sie können die Sprache für die Bildschirmdarstellung von Englisch auf andere Sprachen ändern. 5.5.2 Vorgehensweise Ändern der Sprache für die Bildschirmdarstellung von Deutsch auf Englisch (Beispiel) 1. Der Drucker muss sich im Status "Stillstand" befinden. Wählen Sie [Zusatzfunktion] aus dem Menü.
  • Seite 179 2. Drücken Sie [Sprachauswahl]. Der Bildschirm "Sprachauswahl" wird geöffnet. Sprachauswahl 2011.07.07 12:45 Status: Stillstand Com=0 Gegenwärtige Sprache: Deutsch 01. 00 Registirerte Sprache Sprache 1 1: English 01. 00 Sprache 2: Deutsch 01. 00 Änderung ausführen Zurück Drcken Sie <Änderung ausführen> um die Sprache zu ändern 3.

  • Seite 180: Ändern Der Standardvorlagen

    Ändern der Standardvorlagen 5.6.1 Überblick Die Vorlagen für Standardzeichen können Punkt für Punkt geändert werden. Es sind 90 Standardzeichen mit Buchstaben, Ziffern und Sonderzeichen vorhanden. Um eine Standardvorlage zu ändern, gehen Sie ähnlich vor wie beim Erstellen einer Grafik. The characters whose patterns have been changed will be displayed in blue on keyboard.
  • Seite 181 Standardvorlage ändern 2005.07.07 12:45 Status: [Off] Zeichengröße ](1:5×5 5×8 3:7×10 4:12×16 5:18×24 6:24×32) Vorlage Auf- rufen Verrin- Erhöhe Zurück gern 3. Drücken Sie [Erhöhen]. Die Zeichengröße ist damit auf "3", d.h. 7 x 10, erhöht worden. 4. Drücken Sie [Aufrufen]. Der Bildschirm "Vorlage wieder aufrufen"...
  • Seite 182 Standardvorlage ändern 2005.07.07 12:45 Status: Stillstand [Off] Zeichengröße ](1:5×5 2:5×8 3:7×10 4:12×16 5:18×24 6:24×32) Vorlage ( 7 ) Oben Oben links rechts gekehrt Unten Unten links rechts Wech- seln Registri- Aufrufen eren Verrin- Erhöhe Zurück gern 7. Ändern Sie die Vorlage für das Zeichen. 8.

  • Seite 183: Kapitel 6. Kommunikation

    6. Kommunikation Überblick Die in diesem Kapitel beschriebenen Funktionen werden benutzt, um Druckaufträge und ihre Registriernummern von einem externen Gerät über die serielle RS-232C- Schnittstelle an den IJ Drucker zu übertragen. 1. Übertragung von Druckdaten Eine "Elementnummer" und eine "Zeichenfolge" werden vom externen Gerät an den IJ Drucker gesendet.
  • Seite 184 Vom externen Gerät Im IJ Drucker aktualisierte Funktion empfangene Daten Daten 1 Elementnummer Übertragung Nur Druckdaten für die 2 Druckdaten von Druckdaten angegebenen Druckelemente (Zeichenfolge) Druckdaten, Druckformat, Zeilen-/Spaltenaufbau und 3 Registriernummer des Format aufrufen alle Druckvorgaben (durch Druckauftrags den Abruf werden alle registrierten Daten ersetzt) 1 Druckvorgaben Übertragung...

  • Seite 185: Einstellen Der Kommunikationsumgebung

    Einstellen der Kommunikationsumgebung 6.2.1 Einstellen der Kommunikationsumgebung 6.2.1-1 Überblick Standard- Funktion Beschreibung einstellung Offline: Offline beim Einschalten der Stromver- sorgung Einschalt- Online: Online beim Einschalten der Stromver- Offline zustand sorgung Fest auf offline Immer offline. Kann nicht auf "online" geändert werden. Legt die Baudrate für die externe Kommunikation fest.
  • Seite 186 6.2.1-2 Vorgehensweise 1. Drücken Sie im Druckereinstellung die Taste [Kommunikationsumgebung einstellen]. Der Bildschirm "Kommunikationsumgebung" wird geöffnet. Status: Bereit [Off] Kommunikationsumgebung 2005.07.07 12:45 Start Stop Einschaltzustand ] (0: Offline 1:Online 2:Fest auf offline) Druck- on-/of- status fLine Baudrate (bps) [6] (1:150 2:300 3:600 4:1200 Cursor anzei- 5:2400...

  • Seite 187: Übertragungsparameter

    6.2.2 Übertragungsparameter 1. Kommunikationsverfahren: halbduplex 2. Start der Kommunikation: vom externen Gerät 3. Synchronisationsverfahren: asynchron 4. Übertragungsmethode: bitserielle Übertragung 5. Baudraten: 150, 300, 600, 1200, 2400, 4800, 9600, 19200 (bps) 6. Übertragene Codes: alphanumerische Zeichen, Sonderzeichen, feste Zeichen, registrierte Zeichen und Einzelbyte-Zeichen 7.

  • Seite 188: Kommunikationsfunktionen

    Kommunikationsfunktionen 6.3.1 Übertragung von Druckdaten Im Beispiel unten wird die Bezeichnung der Produktionsanlage von "XXXXX" auf "ABCDE" geändert. 1. Es wird angenommen, dass der Drucker zum Drucken bereit ist. 2. Das Datum für "HALTBAR BIS" und die Bezeichnung der Produktionsanlage wurden bereits eingegeben.

  • Seite 189: Übertragung Eines Druckdatenaufrufs

    5. Der Druckinhalt ändert sich. Druckbeschreibung 2005.07.07 12:45 Status: Bereit [On] Stop Start Spalte 3 Spalte 1 Spalte 2 Druck- on-/of- status fLine [ Y Y . M M . D D . . ] [ A B C D E ..Seite Seite zur.
  • Seite 190 4. Der Druckinhalt ändert sich. Status: Bereit Druckbeschreibung 2005.07.07 12:45 [On] Stop Start Spalte 3 Spalte 1 Spalte 2 Druck- on-/of- status fLine [ Y Y . M M . D D . . ] [Einrichtung der Druckdaten] [ A B C D E ..Spalte Spalte Element 1: Kalenderzeichen...

  • Seite 191: Übertragung Von Druckbedingungen

    6.3.3 Übertragung von Druckbedingungen Das folgende Beispiel zeigt eine Änderung der Zeichenhöhe von "99" auf "90" und der Zeichenbreite von "050" auf "000". 1. Es wird angenommen, dass der Drucker zum Drucken bereit ist. 2. Drücken Sie im Bildschirm "Druckbeschreibung" die Taste [Druckvorgaben]. 3.

  • Seite 192: Übertragung Von Grafiken

    6. Die Einstellung der Zeichenhöhe ändert sich auf "90" und die Einstellung der Zeichenbreite auf "000". Status: Bereit Druckvorgaben 2005.07.07 12:45 [On] Name [AAAAAAAAAAAA] Start Stop Zeichenhöhe [90] (0-99) Druck- on-/of- Zeichenbreite [000] (0-199) status fLine Zeichenausrichtung [0] (0: 1:ABC 2: (Pfeil: Druckrichtung) Druckmethode (1 : Standard 2:...
  • Seite 193 Sendedaten Daten Daten Daten Daten Daten Daten Daten Daten ESC Header Größe Registrierung Zeichen- Registrier- Daten der Grafik größe Übertragungscode 5. Die gesendete Grafik wird angezeigt. Status: Bereit [On] Druckbeschreibung 2005.07.07 12:45 Start Stop Zeile 3 Zeile 1 Zeile 2 Druck- on-/of- status...

  • Seite 194: Übertragung Von Kalenderzeichen

    Übertragung von Kalenderzeichen 6.3.5 Nachfolgend ein Beispiel nach der Auswahl "XXXXXX" und der Ausgabe im Drucklayout zu Jahr/Monat/Tag. Beispiel ist der Drucker "Bereit" zum drucken Sie sehen das "ABCDE" und "XXXXXX" eingegeben sind Status: Bereit Druckbeschreibung 2005.07.07 12:45 [On] Stop Start Spalte 3 Spalte 1...

  • Seite 195: Übertragung Von Kalendereinstellungen

    Die Kalenderzeichen werden angezeigt. Status: Bereit Druckbeschreibung 2005.07.07 12:45 [off] Stop Start Spalte 3 Spalte 1 Spalte 2 Druck- on-/of- status fLine [ A B C D E ..[ J J . M M . T T . ] Spalte Spalte zur.

  • Seite 196: Online/Offline Übertragung

    Ansicht Daten zwischen STX und ETX Element Nr.. Übertragungs Daten Header Offset Übertragungs Code Das Tages-offset ändert sich Status: Bereit Druckbeschreibung 2005.07.07 12:45 Stop Start Spalte 3 Spalte 1 Spalte 2 Druck- on-/of- status fLine [ A B C D E ..[ J J .

  • Seite 197: Übertragung Der Aktuellen Zeit

    Das externe Gerät überträgt "ON-Line" an den IJ Drucker Übertragungsdaten Header Übertragungscode Der "ON-Line" Status ist eingestellt 1 BH Status: Bereit Druckbeschreibung 2005.07.07 12:45 Stop Start Spalte 3 Spalte 1 Spalte 2 Druck- on-/of- status fLine [ A B C D E 6.3.8 Übertragung der aktuellen Zeit Ausgabe der aktuellen Zeit des InkJet Druckers bezogen auf den internen Kalender.

  • Seite 198: Übertragungssequenzen

    Übertragungssequenzen 6.4.1 Allgemeine Übertragungssequenzen 1. Basisübertragung Externes Gerät Text IJ Drucker 2. Wenn DC2 (erneut Senden) verwendet wird (Druckdaten sollen geändert werden aber keine Antwort auf ENQ) Externes Gerät Text IJ Drucker 3. Wenn der IJ Drucker keine Daten empfangen kann oder offline ist Externes Gerät IJ Drucker 4.
  • Seite 199 8. Bis zu 1500 Bytes Daten einschließlich "STX" und "ETX" können in einer Sitzung gesendet werden. Wenn diese Grenze überschritten wird, tritt ein Kommunika- tionsfehler (Antwort NAK) auf. 9. Von einem externen Gerät gesendete Daten (Druckdaten, Druckvorgaben, Druckformat und Grafiken) werden, außer in den folgenden Fällen) nicht gespeichert: [Bedingungen für die Speicherung der Daten] Wenn der Tintenausstoß...

  • Seite 200: Übertragung Von Druckdaten

    6.4.2 Übertragung von Druckdaten 6.4.2-1 Text 11. Änderung eines Druckelements DLE Elementnummer Druckelement (max. 10 Stellen) 2. Löschen aller 10 Stellen eines Druckelements DLE Elementnummer 3. Senden mehrerer Druckelemente DLE Elementnummer Druckelement Elementnummer Druckelement geändert Druckelement gelöscht Mehrere Druckelemente können nacheinander in einer Sitzung gesendet werden. Druckelemente müssen durch Elementnummern gekennzeichnet sein.

  • Seite 201: Übertragung Eines Druckdatenaufrufs

    6.4.2-4 Zeichencodes 1. 2-Byte-Code (Anzahl der Kommunikationsbytes: 1-Byte-Modus) Ein Zeichen Höherwertiges Niederwertiges Byte Byte Zwei oder mehr Zeichen Höherwer- Niederwerti- Höherwer- Niederwer Höherwer- Niederwer tiges Byte ges Byte tiges Byte tiges Byte tiges Byte tiges Byte 2. 2-Byte-Code (Anzahl der Kommunikationsbytes: 2-Byte-Modus) Höherwertiges Niederwertiges Byte...

  • Seite 202: Übertragung Von Druckbedingungen

    6.4.4 Übertragung von Druckbedingungen 6.4.4-1 Text 1. Gesamt-Spaltenzähler einstellen Header 2BH Die Gesamt-Spaltenzählereinstellung (standardisiert den Spaltenzähler und das Druckformat) wird durchgeführt. Die Daten für die Gesamt-Spaltenzählereinstellung sind separat zu übertra- gen. Sie können nicht zusammen mit dem Druckformat, den Druckvorgaben und den Druckdaten gesendet werden.
  • Seite 203 Schreib-Startposition Vorwärtsdruck Header 33H Tausenderstelle Hunderterstelle Zehnerstelle Einerstelle Schreib-Startposition Vorwärtsdruck (0000 bis 9999) Schreib-Startposition Rückwärtsdruck Header 36H Tausenderstelle Hunderterstelle Zehnerstelle Einerstelle Schreib-Startposition Rückwärtsdruck (0000 bis 9999) Sensor-Aus-Zeitgeber Header 37H Hunderterstelle Zehnerstelle Einerstelle Sensor-Aus-Zeitgeber (000 bis 999) Sensorfilter Header 38H Tausenderstelle Hunderterstelle Zehnerstelle Einerstelle Sensorfilter (0000 bis 9999)
  • Seite 204 3. Druckformat a. Textstruktur für das Druckformat Die Elementnummer muss wie im Beispiel unten gezeigt Ohne Angabe von Druck- angegeben werden. Wenn die elementen Option "Zusätzliche Druckele- mente" in der Software nicht verwendet wird, darf die Ele- Text für Druckformat mentnummer nicht größer als 24 sein.
  • Seite 205 Verwendung (0: nicht verwendet 1: verwendet) Barcode "nicht verwendet" "verwendet" Header 29H Header 2AH Verwendung (0: nicht verwendet Barcode-Typ (0 bis 2) 1: verwendet) Prefix code (EAN-13) Tens Unit Header 2CH position position Prefix code 00 bis 99 Data matrix mode (DM16 x 16, DM 8 x 32) header 28H DM Mode 0: Numerisch;...
  • Seite 206 6.4.4-2 Regeln für die Einstellungen Druckformat 1. Spaltenzähler Wenn Sie den Spaltenzähler für ein Druckelement in einer bestimmten Zeile ändern, muss der Spaltenzähler auch für alle anderen Druckelemente der Zeile eingestellt werden. (Beispiel) Einstellung der Elemente 7 und 8 auf eine Spalte Senden Sie den Spaltenzähler nacheinander für die Elemente 7 und 8.
  • Seite 207 Einige Zeichen können nicht für jede Zeichengröße eingegeben werden. Wenn ein Druckelement nach einer Änderung der Zeichengröße ein ungültiges Zeichen enthält, wird dieses Zeichen durch ein Leerzeichen ersetzt. Mögliche Zeichentypen für verschiedene Zeichengrößen 5 x 5 5 x 8 9 x 8 7 x 10 12 x 16 18 x 24 24 x 32 Alphanumerische Sonderzeichen Registrierte Zeichen...

  • Seite 208: Übertragung Von Grafiken

    0 bis 9 NW-7 + – EAN 13 0 bis 9 - 0 bis 9 (max 20 Zeichen), DM 16 x 16 - 0 bis 9, A bis Z (max 10 Zeichen) - 0 bis 9 (max 20 Zeichen) DM 8 x 32: - 0 bis 9, A bis Z (max 10 Zeichen) Code 128/ 0 bis 9, A bis Z, Symbole...

  • Seite 209: Vorlagedaten

    24 x 32 (*1) Für die Zeichengrößen Nr. 3 (7 x 10) und Nr. 4 (9 x 8) wird derselbe Größencode verwendet, weil eine dieser Größen im Bildschirm "Anwendungsspezifische Einstellung" mit "Zeichengröße 2" automatisch gewählt wird. 6.4.5-3 Vorlagedaten Länge der Vorlagedaten Die Länge der Vorlagedaten pro Zeichen hängt von der Zeichengröße ab: Zeichengröße Länge der Vorlagedaten (Bytes)
  • Seite 210 Bereich für Zeichen- zwischenraum Nicht verfügbarer Bereich Bereich für Zeichenzwischenraum HINWEIS: Obwohl für die Zeichengröße 7 x 10 im Bildschirm "Druckformat" ein Wert von bis zu 3 Punkten gewählt werden kann, ist bei der Erstellung einer Benutzervorlage nur 1 Punkt zulässig. Die Vorlagendaten werden nacheinander, beginnend unten links, von unten nach oben und von links nach rechts zusammengestellt.
  • Seite 211 d. Beispiel für Zeichengröße 18 x 24 3 6 9 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54 57 60 63 66 69 72 2 5 8 11 14 17 20 23 26 29 32 35 38 41 44 47 50 53 56 59 62 65 68 71 1 4 7 10 13 16 19 22 25 28 31 34 37 40 43 46 49 52 55 58 61 64 67 70 Kapitel 6...

  • Seite 212: Ergänzung

    6.4.5-4 Zeichencodes Für die Zeichencodes kann entweder ASCII oder 2-Byte-Code verwendet werden. 1. ASCII-Codes (Anzahl der Kommunikationsbytes ist "1") Registriertes Zeichen ASCII Registriertes Zeichen ASCII Registriertes Zeichen ASCII ASCII-Codes in Hexadezimalschreibweise ASCII kann verwendet werden, wenn die Anzahl registrierter Zeichen 48 (Zeichen 00 bis 47) nicht überschreitet.

  • Seite 213: Codetabellen

    6.4.6 Codetabellen 6.4.6-1 ASCII-Codes Höherwertig/ niederwertig Leer- zeichen " ENQ NAK & < ¥ – > × Kategorie Übertragungs- Standardzeichen Registrierte Zeichen steuerung NUL: Null-Zeichen [ • ] : Nicht nutzbar nn : Registriernummer der Grafiken HINWEIS: Achten Sie bei Druckelementen mit Barcode darauf, dass die verwendeten Zeichencodes gültige Zeichen für den gewählten Barcode sind.

  • Seite 214: Übertragungssteuerung

    6.4.6-2 Übertragungssteuerung ASCII Name Beschreibung Unmittelbar vor dem Text gesendeter Code (02)H (Anfang) Unmittelbar nach dem Text gesendeter Code (03)H (Ende) Der Aufforderungscode wird vom externen Gerät benutzt, um festzustellen, ob der IJ Drucker empfangsbereit ist Der Code muss gesendet werden, bevor Daten an den IJ Drucker über- (Station- (05)H tragen werden.
  • Seite 215 6.4.6-3 Einzelbyte-Zeichen (2-Byte-Codes) Einzelbyte-Zeichen ’ • Leerzeichen 2-Byte-Code F240 F241 F242 F243 F244 F245 F246 Kapitel 6 6.4 Übertragungssequenzen 6–33...
  • Seite 216 6.4.6-4 Sonderzeichen (2-Byte-Codes) 6–34 6.4 Übertragungssequenzen Kapitel 6...
  • Seite 217 6.4.6-5 xSpeicherplätze Grafiken (2-Byte-Codes) Registriertes Zeichen 2-Byte-Code F140 F141 F142 F143 F144 F145 F146 F147 F148 F149 F14A F14B F14C F14D F14E F14F Registriertes Zeichen 2-Byte-Code F150 F151 F152 F153 F154 F155 F156 F157 F158 F159 F15A F15B F15C F15D F15E F15F Registriertes Zeichen 2-Byte-Code F160 F161 F162 F163 F164 F165 F166 F167 F168 F169 F16A F16B F16C F16D F16E F16F...

  • Seite 218: Arabische Zeichen (2-Byte Codes)

    6.4.6-5 Arabische Zeichen (2-byte codes) 6–36 6.4 Übertragungssequenzen Kapitel 6...

  • Seite 219: Tabelle Der Header Für Die Übertragung Von Druckbedingungen

    6.4.7 Tabelle der Header für die Übertragung von Druckbedingungen Elementbezeichnung Daten- Datenteil Header-Typ Code zähler Nicht (Keine ASCII- Unterstützt unterstützt Codes verwenden.) Druckdaten-Aufruf 1 bis 150 (3 stellig) Druckdaten-Aufruf (2 stellig) 1 bis 99 Grafik speichern Zeichenhöhe 00 bis 99 Zeichenbreite 000 bis 199 Zeichenausrichtung...

  • Seite 220: Codetabelle Der Zeichengrößen Für Die Übertragung Von Grafiken

    Jahr: 2000 bis 2099 Monat: 1 bis 12 Tag: 1 bis 31 Ausgabe der Kalederzeit – – Stunden: 00 bis 23 Minuten: 00 bis 59 Sekunden: 00 bis 59 6.4.8 Codetabelle der Zeichengrößen für die Übertragung von Grafiken Code für Zeichengröße Code für Zeichengröße Anmerkungen 5 x 5...

  • Seite 221: Übertragung Von Kalender Einstellungen

    Anzahl der Stellen für Kalenderzeichen. Kalenderzeichen Anzahl der Zeichen Jahr 1 bis 4 Monat 1 bis 2 1 bis 2 Stunde 1 bis 2 Minute 1 is 2 Sekunde 1 bis 2 Anzahl der Tage 1 bis 3 Monat dreistellig Woche 1 bis 2 Wochentage...

  • Seite 222: Online/Offline Übertagung - Vorgehensweise

    6.4.11 Online/Offline Übertagung - Vorgehensweise Text 1. Wechseln zu [ON] "Online" Header 79H Wechseln zu [OFF] "Offline" Header 7AH 6.4.12 Übertragung der aktuellen Zeit - Vorgehensweise. Text 1. Text der Anfrage vom InkJet Drucker Header 7BH 2. Antwort vom InkJet Drucker Jahr Tausender Jahr Jahr...

  • Seite 223: Kommunikationssteuerung

    Kommunikationssteuerung 6.5.1 Signaltaktung 6.5.1-1 Im schreibgeschützten Modus On-line Offline Externes Gerät IJ Drucker ACK ACK ACK ACK (Keine Signalausgabe) Nicht empfangs- Empfangs- Empfangs- bereit bereitschaft bereit Druckstartsignal Druck- vorgang 3. IJ Drucker offline "NAK" wird als Antwort auf ein vom externen Gerät gesendetes "ENQ" zurückgegeben.

  • Seite 224: Drucker Nach Empfang Der Sendedaten Vom Externen Gerät Nicht Empfangsbereit

    5. Drucker nach Empfang der Sendedaten vom externen Gerät nicht empfangsbereit "NAK" wird als Antwort auf ein vom externen Gerät gesendetes "ENQ" zurückgegeben. 6. Sendedaten vom externen Gerät empfangen Fehlerfreie Sendedaten werden im IJ Drucker gespeichert. Die Daten werden gedruckt, bis andere Daten an den IJ Drucker gesendet werden. Wenn die vom externen Gerät gesendeten Daten einen Fehler enthalten, bleiben die Druckdaten im IJ Drucker unverändert.

  • Seite 225: Ohne Schreibschutz

    6.5.1-2 Ohne Schreibschutz Online Offline DATA Externes Gerät IJ Drucker ACK ACK ACK ACK ACK ACK (Keine Signalausgabe) Nicht emp- Empfangs- bereitschaft fangsbereit Empfangsbereit Druckstartsignal Druck- vorgang 1. IJ Drucker offline "NAK" wird als Antwort auf ein vom externen Gerät gesendetes "ENQ" zurückgegeben.
  • Seite 226 6.5.1-3 "Print data Ändern der Druckdaten ohne auslösen einer Störung changeover in progress M". Beim Wechsel des Druckbildes während des Bertiebes ist darauf zu achten das die Übertragungssequenz nicht während der Taktsignals ansteht "Print data da sonst die changeover in progress M" Störung auftritt Druck Zeit Diagramm Druck Druck...

  • Seite 227: Antwortzeit

    6.5.2 Antwortzeit 1. Zeitintervall (T1) zwischen der Kommunikation mit dem externen Gerät und der Antwort vom IJ Drucker ..Externes Gerät IJ Drucker Baudrate (bps) Zeit T0 max. (ms) 150 bis 1200 2400 bis 19200 Anmerku Sendedatentyp Bedingung Zeit T1 max. (ms) ngen Für "Übertragung des Druckinhalts ACK"...
  • Seite 228 2. Zeitintervall (T2) zwischen der Antwort des IJ Druckers und dem Druckbeginn Externes Gerät IJ Drucker 5ms (*3) Druckstartsignal Druck- vorgang Anmer- Sendedatentyp Bedingung Zeit T2 max. (ms) kungen Für "Übertragung des N + 20 Druckinhalts ACK" ist (N: Anzahl der Kommu- Methode 1 eingestellt.
  • Seite 229 Wenn das Zeitintervall für die Kommunikation nicht ausreichend sicher eingehalten wird, ist ein normaler Betrieb unter Umständen nicht möglich. 3. ON-Line / OFF-Line Übertragung Übertragung der aktuellen Zeit Kapitel 6 6.5 Kommunikationssteuerung 6–47...

  • Seite 230: Online Monitor-Funktion

    Online Monitor-Funktion Der Online Monitor zeigt den Fluss der seriellen Kommunikation zwischen dem externen Gerät und dem IJ Drucker. Bis zu 1500 Bytes können jeweils erfasst werden. Wenn Sie die Taste [Starten] drücken, löscht das System die erfassten Daten und beginnt mit der Erfassung neuer Daten.

  • Seite 231: Alarmmeldungen

    Alarmmeldungen Wenn ein Kommunikationsfehler auftritt, wird eine Alarmmeldung unter dem Statusbereich angezeigt. Notieren Sie sich den Fehler und führen Sie entsprechende Abhilfemaßnahmen für den angezeigten Fehlercode durch. Status: Bereit Druckbeschreibung 2005.07.07 12:45 Warnung:Externe Komm. 001 Start Stop Zeile 3 Zeile 1 Zeile 2 on-/of- Druck-...
  • Seite 232 Fehler- Name Beschreibung Prüfen code DLE wurde an der falschen Kontrollieren Sie das Über- Fehler bei DLE Stelle gesendet. tragungsverfahren und den DLE-Code. STX wurde an der falschen Kontrollieren Sie das Über- Fehler bei STX Stelle gesendet. tragungsverfahren und den STX-Code.
  • Seite 233 Fehler- Name Beschreibung Prüfen code Wenn notwendigen Einstellungen für high speed "HS"-Mode nicht erfüllt wurden, wurde "MS"-Mode High-speed print- Überprüfung der Druckvor- oder "LS"-Mode ing setup error gaben und des Formates übertragen. Wenn für die high speed Modes "MS" oder "LS"...

  • Seite 234: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen 6.8.1 Hinweise zur Verwendung der Geschwindigkeitsverfolgung 1. Wenn das Signal des Geschwindigkeitsgeber während eines Druckvorgangs nicht eingegeben werden kann, bleibt der Zustand der Druckers erhalten und es kann keine Kommunikation aufgebaut werden (keine Antwort vom Drucker). Führen Sie in diesem Fall den Schritt 1 oder 2 durch. Bringen Sie den Drucker in den Wartezustand und leiten Sie dann die Übertragung ein.

  • Seite 235: Handhabung Und Einstellung Des Zirkulationssystems

    Handhabung und Einstellung des Zirkulationssystems VORSICHT Abfalllösung von Tinte oder Lösungsmittel darf nicht in die öffentliche Kanalisation abgelassen werden. Die Abfallentsorgung ist im Einklang mit allen geltenden Vorschriften durchzuführen. Wenden Sie sich an die zuständige Aufsichtsbehörde, wenn Sie weitere Informationen benötigen. Achten Sie darauf, dass Schläuche nicht versehentlich gelöst oder geknickt werden.
  • Seite 236 ACHTUNG Beachten Sie bei der Handhabung von Tinte oder Lösungsmittel mit orga- nischen Lösemittelbestandteilen die folgenden Vorsichtsmaßnahmen: Tragen Sie Handschuhe und eine Schutzbrille, um direkten Kontakt mit der Haut zu vermeiden. Sollte Tinte oder Lösungsmittel auf die Haut geraten sein, waschen Sie die Flüssigkeit gründlich mit Seife und warmem oder kaltem Wasser ab.

  • Seite 237: Der Bildschirm "Zirkulationskontrolle

    Der Bildschirm "Zirkulationskontrolle" 1. Öffnen Sie den unten abgebildeten Bildschirm "Druckbeschreibung". Druckbeschreibung 2005.07.07 12:45 Status: Bereit [Off] Name [XXXXXXXXXXXX] Start Stop Zeile 1 Zeile 2 Zeile 2 Zeile 3 Druck- on-/off- [ 0 1 2 3 4 5 6 7 8 9 ] [ 0 1 2 3 4 5 6 7 8 9 ] [ 0 1 2 3 4 5 6 7 8 9 ] status...
  • Seite 238 3. Drücken Sie die Taste [Zirkulationskontrolle]. Der Bildschirm "Zirkulationskontrolle" wird geöffnet. 2005.07.07 12:45 Status: Stillstand Zirkulationskontrolle Tintenausstoß (Wechsel in Unterbrechung Unterbrechung den Wartezustand) (mit Reinigung) (ohne Reinigung) Seite Seite zur. Düsenspülung Ablaufrinnenreinigung Erster Bildschirm Tintenwechsel Tintenzirkulazion Tintenfilterwechsel Abbrechen Prozedur vor Prozedur nach Lösungsmittel ängerer...
  • Seite 239 5. Die zugehörige Bedienungsanleitung für die Funktion wird angezeigt. Führen Sie den Vorgang nach der angezeigten Bedienungsanleitung durch. Um einen Vorgang abzubrechen, drücken Sie die Taste [Abbrechen]. Status:Wartung Zirkulationskontrolle 2005.07.07 12:45 Funktion: Düsenspülung Abbrechen Verarb.-Zeit: ca. 1 Minute Verarb.-Status: Läuft. Kapitel 7 7.1 Der Bildschirm "Zirkulationskontrolle"...

  • Seite 240: Kurzbeschreibung Der Funktionen Für Die Zirkulationskontrolle

    Kurzbeschreibung der Funktionen für die Zirkulationskontrolle Während die Störung "Tintenstand zu hoch" vorliegt, sind alle Tasten gesperrt. Beseitigung der Ursache von Alarmen/Störungen und Wiederaufnahme des Kapitel , "8. Alarme und Störungen". normalen Betriebs siehe Die Tasten sind in unterschiedlichen Situationen benutzbar. In anderen als den unten beschriebenen Zuständen sind die Tasten gesperrt.
  • Seite 241 Funktion der Zustand, in dem die Taste Beschreibung Zirkulationskontrolle benutzt werden kann Wird benutzt, um Tinte in den Drucker zu füllen. Bei der Ausführung dieser Funktion wird der Tintenstand des Tinte nachfüllen Haupttintentanks initialisiert. Nach Stillstand Abschluss dieser Funktion geht der Drucker in den Zustand "Tintenausstoß"...

  • Seite 242: Tinte Nachfüllen

    Tinte nachfüllen 7.3.1 Überblick Während der Drucker arbeitet, wird in festgelegten Abständen automatisch Tinte aus dem Tintentank in den Haupttintentank nachgefüllt. Wenn der Alarm für unzureichende Tinte auftritt, füllen Sie innerhalb von 60 Minuten Tinte in den Tintentank nach. Wenn nicht innerhalb von 60 Minuten Tinte nachgefüllt wird, hält der Drucker an.

  • Seite 243: Lösungsmittel Nachfüllen

    Lösungsmittel nachfüllen 7.4.1 Überblick Während der Drucker arbeitet, wird in festgelegten Abständen automatisch Lösungsmittel aus dem Lösungsmittelbehälter in den Haupttintentank nachgefüllt. Wenn der Alarm für unzureichendes Lösungsmittel auftritt, füllen Sie innerhalb von 60 Minuten Lösungsmittel in den Lösungsmitteltank nach. Wenn nicht innerhalb von 60 Minuten Lösungsmittel nachgefüllt wird, hält der Drucker an.

  • Seite 244: Tintenwechsel

    Tintenwechsel 7.5.1 Überblick Mit diesem Verfahren wird alte Tinte durch neue ersetzt. Dieser Vorgang kann nicht durchgeführt werden, während Tinte ausgestoßen wird. Leiten Sie den Vorgang ein, wenn sich der Drucker im Status "Stillstand" befindet. * Wenn Sie die Tinte wechseln, wechseln Sie auch das Tintenfilter und das Umlauffilter mit, damit keine Tinte vergeudet wird.
  • Seite 245 3. Öffnen Sie die Wartungsklappe und kontrollieren Sie, ob das Tintenfilter wie unten abgebildet eingestellt ist (Rohr D zeigt nach unten). Rücklaufschlauch Tintenfilter Rohr (D) 4. Nehmen Sie den Rücklaufschlauch ab, verbinden Sie ihn mit dem Ablaufschlauch (Zubehör) und legen Sie den Schlauch in einen Becher. Rücklaufschlauch Ablaufschlauch Rücklaufschlauch...
  • Seite 246 5. Drücken Sie die Taste [Ausführen]. Der unten gezeigte Bildschirm wird geöffnet und die Tinte läuft über den Ablaufschlauch aus dem Drucker ab. Zirkulationskontrolle Status:Wartung 2005.07.07 12:45 Tinte ablassen Funktion: Tintenwechsel Tinte wechseln Tinte nachfüllen Abbrechen Verarb.-Zeit: ca. 4 Minuten. Verarb.-Status: Läuft Um die Sequenz zu beenden, drücken Sie auf die Taste [Abbrechen].
  • Seite 247 7. Drücken Sie die Taste [Ausführen]. Die folgende Bedienungsanleitung erscheint: Zirkulationskontrolle Status:Wartung 2005.07.07 12:45 Tinte ablassen Funktion: Tintenwechsel Tinte wechseln Tinte nachfüllen Bedienungsanleitung Tinte in Tintentank einfüllen. Nach der Kontrolle [Ausführen] drücken. Abbrechen Ausführen Verarb.-Status: 8. Ziehen Sie den Tintentank heraus. Tintentank Herausziehen 9.
  • Seite 248 10. Füllen Sie neue Tinte in den Tank ein. Füllen Sie den Tank mindestens zu zwei Dritteln. Vermeiden Sie Überfüllen. ACHTUNG Sollte versehentlich Tinte ver- Tintentank schüttet werden, wischen Sie die Flüssigkeit sofort mit Papiertüchern ab. Schließen Sie die Wartungs- Deckel klappe erst, nachdem Sie sich davon überzeugt haben,...
  • Seite 249 16. Drücken Sie die Taste [Ausführen]. Der unten gezeigte Bildschirm wird geöffnet und das Einfüllen von Tinte in das Zirkulationssystem beginnt. Nach einer Weile wird Tinte aus der Düse ausgestoßen. Kontrollieren Sie die Positionierung des Tintenstrahls. Zirkulationskontrolle Status:Wartung 2005.07.07 12:45 Tinte ablassen Funktion: Tintenwechsel Tinte wechseln...
  • Seite 250 18. Bringen Sie das Tintenfilter wieder in seine ursprüngliche Stellung (Rohr D zeigt nach unten). Rohr (D) Tintenfilter 19. Drücken Sie die Taste [Ausführen]. Der Bildschirm "Zirkulationskontrolle" wird geöffnet. Zirkulationskontrolle 2005.07.07 12:45 Status: Wartezustand Tintenausstoß Unterbrechung Unterbrechung (Wechsel in den (mit Reinigung) (ohne Reinigung) Wartezustand)

  • Seite 251: Korrektur Eines Abgelenkten Tintenstrahls Und Einer Verstopften Düse

    Korrektur eines abgelenkten Tinten- strahls und einer verstopften Düse VORSICHT Tragen Sie bei der Kontrolle der Strahlposition Schutzbrille und Mundschutz. Sollte Tinte oder Lösungsmittel in Augen oder Mund gelangen, spülen Sie bitte sofort mit warmem oder kaltem Wasser und suchen Sie einen Arzt auf. Bevor Tinte ausgestoßen wird, sorgen Sie dafür, dass sich keine Personen im Weg des Tintenstrahls befinden.
  • Seite 252 Spritzen Sie Lösungsmittel auf die Düsenplatte. Reinigungsflasche Düsenplatte Becher Mit [Abbrechen] können Sie die Düsenspülung stoppen. 3. Die Düsenspülung endet nach etwa einer Minute und Sie sehen wieder den Bildschirm "Zirkulationskontrolle". 4. Drücken Sie [Seite vor], um die zweite Seite des Bildschirms "Zirkulationskontrolle" anzuzeigen.

  • Seite 253: Ausbauen Und Reinigen Der Düsenplatte

    7.6.2 Ausbauen und Reinigen der Düsenplatte Dieser Abschnitt beschreibt, wie Sie vorgehen müssen, wenn eine Korrektur mit Abschnitt 7.6.1, Hilfe Düsenspülung nicht möglich (siehe “Düsenspülung”. Dieser Vorgang kann nicht durchgeführt werden, während Tinte ausgestoßen wird. Leiten Sie den Vorgang ein, nachdem Sie den Drucker in den Status "Stillstand" gebracht haben.
  • Seite 254 Um die Düsenplatte aus dem Düsenbloch zu nehmen, benutzen Sie eine Pinzette. Hinweis O-Ring Pinzette Das Düsenloch auf der Düsenplatte nicht berühren. Düsenloch Entfernen Sie auch den O-Ring aus dem Düsenblock und legen Ihn bitte in einen Becher mit etwas Lösungsmittel, damit er nicht verloren geht. die entfernte Düsenplatte kann jetzt in einen Becher mit Lösungsmittel gehalten und vorsichtig gereinigt werden.
  • Seite 255 Legen Sie die Düsenplatte wieder in den Düsenblock ein und üben Sie vorsichtig mit einer Pinzette einen leichten Druck aus. Hinweis Das Düsenloch auf der Düsenplatte nicht berühren.. Düsenloch Entfernen Sie nocheinmal die Düsenplatte und kontrollieren Sie ob der O-Ring richtig in der Nut installiert ist.
  • Seite 256 4. Lassen Sie Tinte ausstoßen, um zu kontrollieren, ob die Reinigung erfolgreich war. Lassen Sie die linke Seite des Druckkopfdeckels geöffnet, öffnen Sie den Bildschirm "Druckbeschreibung" oder das Wartungsmenü und drücken Sie nacheinander die Tasten [Einstellung] und [Tintenausstoß], damit Tinte ausgestoßen wird.

  • Seite 257: Einstellung Der Strahlposition

    Einstellung der Strahlposition VORSICHT Tragen Sie bei der Kontrolle der Strahlposition Schutzbrille und Mundschutz. Sollte Tinte oder Lösungsmittel in Augen oder Mund gelangen, spülen Sie bitte sofort mit warmem oder kaltem Wasser und suchen Sie einen Arzt auf. Bevor Tinte ausgestoßen wird, sorgen Sie dafür, dass sich keine Personen im Weg des Tintenstrahls befinden.
  • Seite 258 Ziehen Sie die Sperrschrauben (2) für die horizontale Ausrichtung wieder fest, nachdem die Einstellung beendet ist. Negative Ablenkelektrode Sperrschraube für horizontale Ausrichtung Lösungs mittel Ablaufrinne Positive Ablenkelektrode Einstellschraube für horizontale Ausrichtung Mitte b. Vertikale Einstellung Lösen Sie die Sperrschrauben (2) für die vertikale Ausrichtung etwas. (Ca.

  • Seite 259: Reinigen Der Ablaufrinne

    Reinigen der Ablaufrinne Führen Sie das unten beschriebene Verfahren durch, wenn das Tinten- Rücklaufsystem ausgetrocknet oder der interne Tintenfluss verstopft ist, um den Weg zwischen der Ablaufrinne und dem Haupttintentank zu reinigen. Die Reinigung der Ablaufrinne kann nicht erfolgen, während Tinte ausgestoßen wird.

  • Seite 260: Tintenfilterwechsel

    Tintenfilterwechsel Wenn die Tinte abgelassen wurde, sollten Sie auch den Filter wechseln. Es wird keine Tinte vergeudet, wenn der Filterwechsel gleichzeitig mit dem Tintenwechsel erfolgt. 1. Öffnen Sie den Bildschirm "Zirkulationskontrolle" und drücken Sie nacheinander die Tasten [Tintenfilterwechsel] und [Ausführen]. Zirkulationskontrolle 2005.07.07 12:45 Status: Stillstand Tintenausstoß...
  • Seite 261 3. Öffnen Sie die Wartungsklappe und kontrollieren Sie, ob das Tintenfilter wie unten abgebildet eingestellt ist (Rohr D zeigt nach unten). Rücklaufschlauch Tintenfilter Rohr (D) 4. Nehmen Sie den Rücklaufschlauch ab, verbinden Sie ihn mit dem Ablaufschlauch (Zubehör) und legen Sie den Schlauch in einen Becher. Rücklaufschlauch Ablaufschlauch Rücklaufschlauch...
  • Seite 262 5. Drücken Sie die Taste [Ausführen]. Der unten gezeigte Bildschirm wird geöffnet und die Tinte läuft über den Ablaufschlauch aus dem Drucker ab. Zirkulationskontrolle Status:Wartung 2005.07.07 12:45 Tinte ablassen Funktion: Tintenfilterwechsel Tinte wechseln Tinte nachfüllen Abbrechen Verarb.-Zeit: ca. 4 Minuten. Verarb.-Status: Läuft Um die Sequenz zu beenden, drücken Sie auf die Taste [Abbrechen].
  • Seite 263 7. Drücken Sie die Taste [Ausführen]. Die folgende Bedienungsanleitung erscheint: Zirkulationskontrolle Status:Wartung 2005.07.07 12:45 Tinte ablassen Funktion: Tintenfilterwechsel Tinte wechseln Tinte nachfüllen Bedienungsanleitung Tintenfilter durch neuen Filter ersetzen. Nach der Kontrolle [Ausführen] drücken. Abbrechen Verarb.-Zeit: ca. 4 Minuten. Ausführen Verarb.-Status: 8.
  • Seite 264 ACHTUNG Lösen und befestigen Sie die Rohr- Rohr (C) kupplungen nur mit der Hand. Benut- zen Sie kein Werkzeug. Achten Sie darauf, die Rohrkupplun- gen nicht zu verwechseln (C befindet sich in der Mitte des Tintenfilters, D außen). Etwas Tinte bleibt im Tintenfilter. Achten Sie darauf, dass beim Wech- Rohr (D) seln des Filters keine Tinte ausläuft.
  • Seite 265 Denken Sie daran, dass der Tintenstrahl abgelenkt sein kann. 13. Drücken Sie die Taste [Ausführen]. Der unten gezeigte Bildschirm wird geöffnet und das Einfüllen von Tinte in das Zirkulationssystem beginnt. Nach einer Weile wird Tinte aus der Düse ausgestoßen. Kontrollieren Sie die Positionierung des Tintenstrahls.
  • Seite 266 15. Bringen Sie das Tintenfilter wieder in seine ursprüngliche Stellung (Rohr D zeigt nach unten). Rohr (D) Tintenfilter 16. Öffnen Sie den Bildschirm "Betriebszeitkontrolle" (aus dem Bildschirm "Zirkulationskontrolle") und setzen Sie die Betriebsstunden für das Tintenfilter auf "0". Betriebszeitkontrolle 2005.07.07 12:45 Status:XXXXXXXXXX Tintenfilter (Stunden)

  • Seite 267: Wechsel Des Rücklauffilters

    7.10 Wechsel des Rücklauffilters 1. Ziehen Sie den Lösungsmitteltank nach vorne heraus. Rücklauffilter Lösungsmitteltank Herausziehen 2. Lösen Sie den Bundring des Rücklauffilters und ziehen Sie das Filter nach vorne heraus. Bundring ACHTUNG Sollte versehentlich Tinte verschüttet werden, wischen Sie die Flüssigkeit sofort mit Papiertüchern ab.
  • Seite 268 5. Öffnen Sie den Bildschirm "Betriebszeitkontrolle" (aus dem Bildschirm "Zirkulati- onskontrolle") und setzen Sie die Betriebsstunden für das Rücklauffilter auf "0". Betriebszeitkontrolle Status:XXXXXXXXXX 2005.07.07 12:45 Tintenfilter (Stunden) (Stunden) Tintenfilter [ 0 0 0 0 0 ] Pumpe 0 0 0 0 0 Umlauffilter [ 0 0 0 0 0 ] Heizmodul...

  • Seite 269: Wechsel Des Umlauffilters

    7.11 Wechsel des Umlauffilters Wenn die Tinte abgelassen wurde, sollten Sie auch das Filter wechseln. Es wird keine Tinte vergeudet, wenn der Filterwechsel gleichzeitig mit dem Tintenwechsel erfolgt. Abschnitt 7.5, “Tintenwechsel”, bis Schritt 6 durch 1. Führen Sie das Verfahren aus (keine Tinte mehr im Zirkulationssystem).

  • Seite 270: Druckeinstellung

    7.12 Druckeinstellung Kontrollieren Sie den Druck in regelmäßigen Abständen von etwa einer Woche. 1. Vergewissern Sie sich, dass Tinte ausgestoßen wird. Drücken Sie im Menübild- schirm die Taste [Wartung]. Das Wartungsmenü wird geöffnet. Wartungsmenü Status: Stillstand [Off] 2005.07.07 12:45 Start Stop Druck- on-/off-...
  • Seite 271 3. Notieren Sie sich den Messwert des Tintendrucks. Liegt der Wert außerhalb des zulässigen Bereichs, öffnen Sie die Wartungsklappe und verstellen Sie den Schaft des Druckminderventils mit einem Flachschraubendreher. Stellen Sie den Druck auf den Standardwert μ0,002 ein. Druckminderventil Druck erhöhen: Drehung im Uhrzeigersinn. Druck vermindern: Drehung gegen den Uhrzeigersinn.

  • Seite 272: Erregungseinstellung

    7.13 Erregungseinstellung 7.13.1 Überblick Der Erregungswert ist im Bereich von 0 bis 19 einstellbar. Um eine gute Druckqualität zu gewährleisten, sollte der Erregungswert optimal eingestellt sein. Lassen Sie einen Düsentest durchführen und stellen Sie die Erregung auf den Mittenwert des Bereichs ein, der gute Druckqualität liefert. (Beisp.) Wenn im Düsentest mit Erregungswerten zwischen 5 und 15 gute Druckqualität erzielt wird, stellen Sie den Wert auf "10"...
  • Seite 273 Der Bildschirm "Erregungseinstellung aktualisieren" wird geöffnet. Wenn kein Cursor vorhanden ist, Status: Wartezustand Erregungseinstellung 2005.07.07 12:45 [Off] drücken Sie [Cursor aktualisieren Start Stop anzeigen]. Erregungseinstellung[ 1 1 ](0~19) Druck- on-/off- Umgebungs-Bezugstemp. 23 (°C) status Line Cursor anzei- Autom. Aktualisierung[2] (0: gesperrt 1: Verringern 2: Erhöhen Erhöhen (1-9)
  • Seite 274 4. Der Drucker muss sich im Wartezustand befinden. Drücken Sie [Düsentest]. Der Bildschirm "Düsentest" wird geöffnet. Düsentest Status: Bereit [On] 2005.07.07 12:45 Erregungseinstellung[ 1 1 ](0~19) Umgebungs-Bezugstemp. 23 (°C) Autom. Aktualisierung[2] (0: gesperrt 1: Verringern 2: Erhöhen Erhöhen (1-9) Drucksteuerung (1: Tasteneingabe 2:Sensor Druckdaten...
  • Seite 275 7. Kontrollieren Sie die Ausdrucke mit anderen Erregungseinstellungen. Wenn "Autom. Aktualisierung" auf "0" eingestellt ist ("gesperrt"): Drücken Sie [Erhöhen] oder [Verringern], um die Erregungseinstellung zu ändern. Status: Bereit [On] Düsentest 2005.07.07 12:45 Erregungseinstellung[ 1 1 ](0~19) Umgebungs-Bezugstemp. 23 (°C) Autom. Aktualisierung[2] (0: gesperrt 1: Verringern 2: Erhöhen Erhöhen (1-9)
  • Seite 276 ACHTUNG Beim Düsentest kann sich die Erzeugung der Tintenpartikel abhängig von der Erregungseinstellung verschlechtern. Dadurch kann eine Störung wie zum Beispiel "Elektrische Ladung zu hoch" angezeigt und der Tintenausstoß gestoppt werden. Sie müssen dann den Druckkopf reinigen und den Tintenausstoß erneut starten. Beim Düsentest ist die Einstellung auf fortlaufenden Druck nicht mehr wirksam.

  • Seite 277: Kontrolle Der Erzeugung Von Tintenpartikeln

    7.14 Kontrolle der Erzeugung von Tintenpartikeln VORSICHT Tragen Sie bei der Kontrolle der Strahlposition Schutzbrille und Mundschutz. Sollte Tinte oder Lösungsmittel in Augen oder Mund gelangen, spülen Sie bitte sofort mit warmem oder kaltem Wasser und suchen Sie einen Arzt auf. Bevor Tinte ausgestoßen wird, sorgen Sie dafür, dass sich keine Personen im Weg des Tintenstrahls befinden.
  • Seite 278 Wenn schlechte Partikelqualität vorliegt, aktualisieren Sie die Erregungseinstellung mit Abschnitt 7.13, “Erregungseinstellung”) und kontrollieren einem neuen Wert (siehe Sie die Partikelform erneut oder wenden Sie sich an Ihren Hitachi Händler. 4. Bringen Sie nach der Kontrolle den Deckel des Druckkopfs wieder an. 7.14 Kontrolle der Erzeugung von Tintenpartikeln 7–44...

  • Seite 279: Längere Stillstandszeit

    7.15 Längere Stillstandszeit 7.15.1 Vor einer längeren Stillstandszeit durchzuführendes Verfahren 7.15.1-1 Überblick Dieses Verfahren muss durchgeführt werden, wenn der IJ Drucker für einen längeren Zeitraum als in Tabelle 1 angegeben stillgesetzt werden soll. Zur Vorbereitung auf einen längeren Stillstand wird die Tinte aus dem Zirkulationssystem abgelassen und das System mit Lösungsmittel gereinigt.
  • Seite 280 3. Dann sehen Sie die folgende Anleitung: Zirkulationskontrolle Status:Wartung 2005.07.07 12:45 Tinte ablassen Funktion: Prozedur vor längerer Stillstandszeit System reinigen Tinte ablassen Bedienungsanleitung System reinigen Schlauchanschlussblock des Tintentanks in einen Becher mit 50 ml Lösungsmittel legen. [Ausführen] drücken. Abbrechen Verarb.-Zeit: ca. 6 Minuten. Ausführen Verarb.-Status: 4.
  • Seite 281 5. Drücken Sie die Taste [Ausführen]. folgende Bildschirm wird geöffnet Reinigung Zirkulationssystems beginnt. Zirkulationskontrolle Status:Wartung 2005.07.07 12:45 Tinte ablassen Funktion: Prozedur vor längerer Stillstandszeit System reinigen Tinte ablassen System reinigen Abbrechen Verarb.-Zeit: ca. 6 Minuten. Verarb.-Status: Läuft. 6. Nach Ablauf einer festgelegten Zeit erscheint die folgende Bedienungsanleitung: Zirkulationskontrolle Status:Wartung 2005.07.07 12:45...

  • Seite 282: Anlaufverfahren Nach Längerer Stillstandszeit

    Ladeelektrode nicht verbogen wird. Das vor einer längeren Stillstandszeit durchzuführende Verfahren ist damit beendet. Das Zirkulationssystem ist mit Lösungsmittel gefüllt. Wie Sie den Drucker nach einer längeren Stillstandszeit wieder in Betrieb nehmen Abschnitt 7.15.2, “Anlaufverfahren nach längerer Stillstandszeit”. siehe 7.15.2 Anlaufverfahren nach längerer Stillstandszeit 7.15.2-1 Überblick...
  • Seite 283 HINWEIS: Wenn die Tinte nicht abgelassen oder nicht eingefüllt werden kann, warten Sie den Drucker nach den Anweisungen in Tabelle 1, "Prozedur nach längerer Stillstandszeit" (Seite 7-46). 5. Nachdem zum zweiten Mal Tinte eingefüllt worden ist, sehen Sie wieder den Bildschirm "Zirkulationskontrolle".

  • Seite 284: Ablassen Der Tinte Aus Dem Haupttintentank

    7.16 Ablassen der Tinte aus dem Haupttintentank Wenn die Störung "Tintenstand zu hoch" auftritt, werden die Tasten des Touch Panels gesperrt. Ziehen Sie den Ablaufschlauch des Haupttintentanks wie unten gezeigt heraus und lassen Sie ca. 50 Kubikzentimeter Tinte aus dem Tank ab. Bringen Sie anschließend den Schlauch wieder an.

  • Seite 285: Kapitel 8. Alarme Und Störungen

    8. Alarme und Störungen 8.1 Anzeigen bei Alarmen und Störungen Wenn ein Alarm oder eine Störung auftritt, leuchtet die Alarm- oder Störungslampe auf. Anzeigelampen für den Betriebszustand Bei einem Bedienungsfehler oder als Aufforderung für die Durchführung eines Vorgangs erscheinen Bestätigungsmeldungen. Wenn eine Störung auftritt, die zu einem Fehler im Druck führt, und die Beleuchtung der LCD ausgeschaltet ist, oder wenn ein Alarm auftritt, der einen Wartungseingriff erfordert (kein Fehler im Druck), wird ein Fenster zur Anzeige...
  • Seite 286 2. Bei einem Alarm: Die Beschreibung des Alarms wird hier angezeigt. Der Name des Alarms erscheint an dieser Stelle. X X X X X X X X X X X X X X X X X X X X Meldung X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X Ursache...

  • Seite 287: Bildschirmmeldungen

    60 Minuten nach Anzeige des Alarms erfolgt). Die automatische Nach- Zeitüberschreitung Wenden Sie sich an Ihren füllsequenz dauert zu beim Nachfüllen Hitachi Händler. lange. Reinigen Sie die Ablau- frinne, Ablenkelektroden und benachbarten Teile. Die Tintenpartikel sind nicht Ändern Sie die Erregung-...
  • Seite 288 Teile. Die Ausgangsspannung Ablenkspannung der Hochspannungsver- Wenden Sie sich an Ihren nicht normal sorgung ist zu niedrig oder Hitachi Händler. zu hoch. Lüfterstörung Fehler im Stromver- Wenden Sie sich an Ihren Gleichstrom- sorgungsbereich Hitachi Händler.
  • Seite 289 8.2.1-2 Störungen, bei denen der Tintenausstoß nicht gestoppt wird Meldung Bedeutung der Meldung Abhilfe Die Druckfrequenz ist zu Das Startsignal für den näch- hoch. Verringern. Überlappungsfehler sten Druck kam vor dem Das Sensorsignal prellt. beim Drucken Abschluss des Druckvor- Stellen Sie das Sensor- gangs an.
  • Seite 290 Meldung Bedeutung der Meldung Abhilfe Die Drucksequenz wurde Die Druckfrequenz ist zu vom IJ Drucker eingeleitet, Druckdatenwechsel hoch. Vergrößern Sie die während die Druckvorgaben/ erfolgt V Intervalle zwischen den das Druckformat geändert Druckvorgängen. wurde(n). Kontrollieren Sie die Fes- tlegung des Druckinhalts Der Druckinhalt ist nicht 10 Kein Druckinhalt und ob keine Spalte mit...
  • Seite 291 Grenzen für die temperatur. Betriebstemperatur liegt. Ausfall der Fehler im Bereich der Wenden Sie sich an Ihren Tintenheizung Tintenheizung Hitachi Händler. Notieren Sie den Fehler- Externer Kommu- Die externe Kommunikation code und beseitigen Sie nikationsfehler nnn ist nicht normal. den Fehler.
  • Seite 292 Meldung Bedeutung der Meldung Abhilfe Die Tintenkonzentration wird jetzt auf einen nor- malen Stand eingestellt. Wenn die Druckqualität Niedrige Tinten- Tintenkonzentration niedrig nach wie vor schlecht ist, konzentration wechseln Sie die Tinte aus. ( Abschnitt 7.5, "Tintenwechsel" auf Seite 7–10.) Ermitteln Sie die optimale Erregungseinstellung im Bildschirm für den Düsen-...

  • Seite 293: Anzeige Des Störungs- Und Alarmprotokolls

    8.3 Anzeige des Störungs- und Alarmprotokolls 8.3.1 Überblick Sie können sich das Störungs- und Alarmprotokoll ansehen, um festzustellen, wann welche Störungen und Alarme aufgetreten sind. Das System speichert bis zu 90 Alarm- und Störungsmeldungen. Wenn mehr als 90 Meldungen gespeichert sind, wird die jeweils älteste Meldung überschrieben.

  • Seite 294: Abhilfemaßnahmen Bei Druckfehlern

    Wenn ein Druckfehler auftritt, führen Sie die unten vorgeschlagenen Abhilfe- maßnahmen durch. Wenn diese Maßnahmen keinen Erfolg haben, kann die Ursache des Problems in einer defekten PC-Karte oder Störung des Zirkulationssystems liegen. Wenden Sie sich in solchen Fällen an Ihren Hitachi Händler. Beschreibung des Druckfehlers Mögliche Ursache...
  • Seite 295 Beschreibung des Druckfehlers Mögliche Ursache Abhilfe Siehe (Symptom) Punkte fehlen Ladeelektrode und Ablen- Ladeelektrode und "Reinigung mit kelektroden mit Tinte oder Ablenkelektroden reini- Lösungsmittel." (an der Seite der Fremdstoffen verklebt. gen. auf Seite 2–5 positiven Ablenk- Tintenausstoßöffnung durch elektrode) Tinte und Fremdstoffe Tinte oder Fremdstoffe —...

  • Seite 296: Kapitel 9. Anleitung Zur Fehlersuche

    ACHTUNG Wenn sich der normale Betrieb des Druckers durch die oben beschriebenen Abhilfemaßnahmen nicht wiederherstellen lässt, ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an Ihren Hitachi Händler. Kapitel 9 Anleitung zur Fehlersuche 9–1...
  • Seite 297 Teilen Sie Ihrem Händler oder der Kundendienstfirma die folgenden Angaben mit: 1. TYPE-FORM (Modellnummer) __________________ IJ Drucker Modell PX- 2. SER. No. (Seriennummer) _____________________ PX 3. Fehlerbeschreibung __________________________ in Einzelheiten 4. Firmenname (einschließlich Bereich und Abteilung), Name der zuständigen Person und Telefonnummer Die Modell- und Seriennummern finden Sie auf dem Typenschild an der rechten Seite des Druckers.

  • Seite 298: Kapitel 10. Notmaßnahmen

    10. Notmaßnahmen Drücken Sie den Netzschalter auf OFF, um den Drucker auszuschalten. VORSICHT Wenn ein Erdbeben, Brand oder anderer Notfall eintritt und der Drucker druckt oder eingeschaltet ist, schalten Sie den Drucker sofort aus. Gehen Sie so ausschließlich in Notfällen vor. Schalten Sie, nachdem der Notfall nicht mehr besteht, den Drucker sofort wieder ein und drücken Sie die Taste [Start], um den Tintenausstoß...

  • Seite 299: Kapitel 11. Technische Daten

    11. Technische Daten 11.1 Technische Daten des Druckers Modell Technische Daten PXR-D2 PXR-D4 Maximale Anzahl von Druckspalten Die Kombinationen von 240 Zeichen x 1 Spalte Druckzei- Druckspalten und Zeichen- 120 Zeichen x 2 Spalten chen und größen sind durch Ein- 80 Zeichen x 3 Spalten –...

  • Seite 300: Tintenspezifikationen (Tinte Jp-K69)

    5. Trocknungseigenschaft: Die Trocknungszeit beträgt ca. 1 bis 2 Sekunden. 6. Hafteigenschaft: Die Hafteigenschaft hängt vom Zustand der bedruckten Oberfläche ab. Zur Kontrolle Musterdrucke ansehen (an Hitachi Händler wenden). Abschnitt 1.2.1, “Anmerkungen zur Tinte und 7. Betriebstemperaturbereich: Siehe zum Lösungsmittel”.
  • Seite 301 11. Technische Daten 11.1 Technische Daten des Druckers Modell Technische Daten PXR-D2 PXR-D4 Maximale Anzahl von Druckspalten Die Kombinationen von 240 Zeichen x 1 Spalte Druckzei- Druckspalten und Zeichen- 120 Zeichen x 2 Spalten chen und größen sind durch Ein- 80 Zeichen x 3 Spalten –...
  • Seite 302 5. Trocknungseigenschaft: Die Trocknungszeit beträgt ca. 1 bis 2 Sekunden. 6. Hafteigenschaft: Die Hafteigenschaft hängt vom Zustand der bedruckten Oberfläche ab. Zur Kontrolle Musterdrucke ansehen (an Hitachi Händler wenden). Abschnitt 1.2.1, “Anmerkungen zur Tinte und 7. Betriebstemperaturbereich: Siehe zum Lösungsmittel”.

  • Seite 303: Kapitel 12. Wartung

    12. Wartung Um den IJ Drucker in einem optimalen Betriebszustand zu erhalten, sollten Sie die unten beschriebenen Wartungsprogramme durchführen. Bei Verwendung der Tinte JP-K31A sind andere Wartungsprogramme notwendig. Siehe Abschnitt 1.2.1-4, “Unterschiede in den Tinten und Vorkehrungen bei der Handhabung” und Abschnitt 1.2.1, “Anmerkungen zur Tinte und zum Lösungsmittel”.

  • Seite 304: Weitere Wartungsprogramme

    12.3 Periodisch zu wechselnde Teile Die Batterie der Uhr, Teile des Zirkulationssystems (Pumpe, Magnetventile usw.) und das Heizmodul müssen regelmäßig ausgewechselt werden. Wenden Sie sich an Ihren Hitachi Händler. 12.3.1 Auswechseln des Luftfilters 1. Lösen Sie die Verschraubung und entfernen Sie den Luftfilter.
  • Seite 305 2. Nehmen Sie den Luftfilter heraus und setzen Sie einen neuen Luftfilter wie unten gezeigt ein. (Die mit dem roten Punkt markierte Stelle muss zur innenseite des Druckers zeigen.) Luftfilter Rote Markierung (Die Rote Markierung is in der innenseite des Druckers.) (1)Zuerst die obere Seite des (2)Unterseite des Filters auf die Führung...

  • Seite 306: Teilenummern Von Tinten Und Lösungsmitteln

    4. Öffnen Sie den Bildschirm "Betriebszeitkontrolle" (aus dem Bildschirm "Zirkulationskontrolle") und setzen Sie die Betriebsstunden für das Luftfilter auf "0". Status: Stillstand (Off) Betriebszeitkontrolle 2007.07.07 12:45 (Stunden) (Stunden) Tintenfilter 00004 Pumpe 00000 Umlauffilter 00004 Heizmodul 00000 Lösungsmittelfilter 00004 MV 1. 00000 Luftfilter 00004...

  • Seite 307: Umfang Der Gewährleistung Und Ausschluss

    12.3.3 Umfang der Gewährleistung und Ausschluss Hitachi übernimmt für Ihren IJ Drucker eine Gewährleistung für defektive Teile und Verarbeitung über einen Zeitraum von einem Jahr oder 2.400 Betriebsstunden ab dem Kaufdatum (kostenfrei). In den unten aufgeführten Fällen sind Reparaturen auch innerhalb der Gewährleistungszeit kostenpflichtig: 5.

  • Seite 308: Kapitel 13. Prinzippläne

    13. Prinzippläne 13.1 Außenmaße Kapitel 13 13.1 Außenmaße 13–1...
  • Seite 309 13–2 13.1 Außenmaße Kapitel 13...
  • Seite 310 Kapitel 13 13.1 Außenmaße 13–3...
  • Seite 311 13–4 13.1 Außenmaße Kapitel 13...

  • Seite 312: Elektrischer Anschlussplan

    13.2 Elektrischer Anschlussplan Kapitel 13 13.2 Elektrischer Anschlussplan 13–5...

  • Seite 313: Plan Des Zirkulationssystems

    13.3 Plan des Zirkulationsystems 13–6 13.3 Plan des Zirkulationsystems Kapitel 13...

  • Seite 314: Kapitel 14. Anhang

    14. Anhang Begriffe und Definitionen Abgleich der automatischen Benutzerumgebung einrichten Phasenverstärkung Diese Funktion wird benutzt, um verschiedene Para- meter für die Druckmethode festzulegen. Sie wird Diese Funktion wird benutzt, um mit unterschiedlicher aus dem Druckereinstellung aufgerufen. Dauer eine kleine Menge elektrischer Ladung auf Tin- tenpartikel aufzubringen, die nicht zum Drucken vor- Benutzervorlage gesehen...
  • Seite 315 Düsentest Mit dieser Funktion wird eine Erregungseinstellung Datum/Uhrzeit einstellen zur Erzielung guter Druckqualität ermittelt. Sie wird über die Funktion "Erregungseinstellung aktualisie- Diese Funktion wird benutzt, um die aktuelle Zeit und ren" aufgerufen. die Kalenderzeit zu aktualisieren. Sie können außer- dem zwischen der 24-Stunden- und 12-Stunden- Anzeige wählen.
  • Seite 316 Heizmodul Name des Druckauftrags Dieses Modul hält die Tintentemperatur auf einem Name der Druckdaten. bestimmten Stand. Name für Druckauftrag ändern Die Funktion wird benutzt, um die Namen registrierter Druckdaten zu ändern. Kalenderzeichen Null-Zeichen Zeichen, die zur Festlegung des Jahrs, Monats, Tags, der Stunden und Sekunden in Datums- und Dieses Zeichen bedeutet, dass "kein Zeichen"...
  • Seite 317 Punktgemisch Spalten einrichten Druckdaten mit der gleichen Anzahl von Spalten und Diese Funktion legt die Anzahl der Spalten fest. dem gleichem Spaltenzwischenraum für alle Zeichen Wenn "Gesamt-Spaltenzähler einstellen" gewählt ist, sowie gleichen Zeichengrößen und Zeichenzwi- werden alle Zeilen angesprochen. Wenn "Spalten- schenräumen für alle Druckelemente werden als zählereinstellung Ein Einzelzeilenbasis"...
  • Seite 318 Tintenstopp läuft Tasten haben folgende Funktionen: "Tintenausstoß", "Unterbrechung" (ohne Reinigung) und "Bereit" (zur Zustand zwischen dem Stoppen des Tintenaussto- Steuerung der Ablenkspannung). ßes und dem Übergang in den Zustand "Stillstand". Taste [Entscheidung] Tintenstrahlposition Wenn Sie im Zustand "Bereit" Einstellungen ändern, Die Position des Tintenstrahl in der Bohrung der wird diese Taste benutzt, um die Änderungen für das Ablaufrinne, wenn der Strom von Tintenpartikeln die...
  • Seite 319 Zeicheneingabe Diese Funktion wird benutzt, um Zeichen für den Zählzeichen Druckinhalt einzugeben. Sie wird aus dem Bild- schirm für die Druckbeschreibung aufgerufen. Zeichen für die Festlegung von Zählern. Die Zeichen Neben festen Zeichen können Kalender- und Zähl- sind dunkel getönt, wenn sie als Druckzeichen im zeichen eingegeben werden.
  • Seite 320 3S23K0922-1 (PXR-D) F3(AP)

Inhaltsverzeichnis
