HITACHI
Bedienungsanleitung
● Dieses Handbuch beschreibt die grundlegenden Bedienfunktionen des
Druckers.
● Lesen Sie vor der Verwendung des Druckers die separate
Bedienungsanleitung sorgfältig durch, um den Drucker optimal zu nutzen.
● Nachdem Sie diese Bedienungsanleitung gelesen haben, bewahren Sie sie
zum späteren Nachschlagen gut auf.

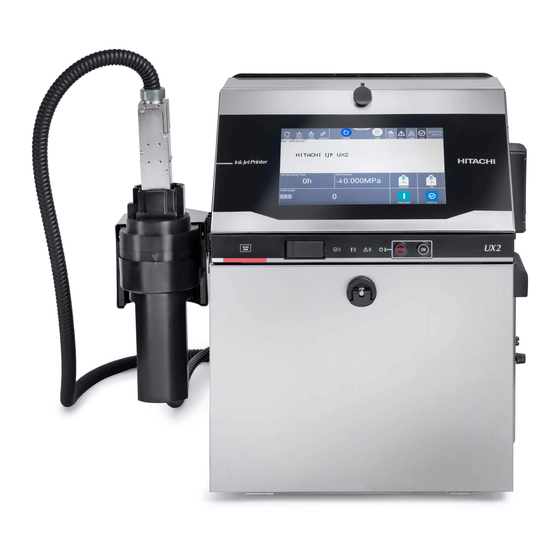

Modell UX2
Drucker
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hitachi UX2
Inhaltszusammenfassung für Hitachi UX2
- Seite 1 HITACHI Drucker Modell UX2 Bedienungsanleitung ● Dieses Handbuch beschreibt die grundlegenden Bedienfunktionen des Druckers. ● Lesen Sie vor der Verwendung des Druckers die separate Bedienungsanleitung sorgfältig durch, um den Drucker optimal zu nutzen. ● Nachdem Sie diese Bedienungsanleitung gelesen haben, bewahren Sie sie...
- Seite 2 August 2021 (Erste Auflage) ● Kein Teil dieses Handbuchs darf ohne Genehmigung kopiert oder reproduziert werden. ● Der Inhalt dieses Handbuchs kann ohne vorherige Ankündigung zwecks Verbesserung geändert werden. Alle Rechte vorbehalten, Copyright © 2021, Hitachi Industrial Equipment Systems Co.,Ltd...
-
Seite 3: Wichtige Hinweise
● Führen Sie keine Arbeiten durch, die nicht mit dieser Bedienungsanleitung übereinstimmen, wie z. B. die Verwendung von Ersatzteilen, die nicht von Hitachi geliefert wurden, oder die Veränderung von Teilen. Andernfalls kann es zu Maschinenausfällen oder Verletzungen kommen. Hitachi übernimmt keine Verantwortung für Schäden, die aus diesen Handlungen resultieren. - Seite 4 Die in jedem Leitsystem erforderliche Sicherheitsstufe muss vom System und vom Kunden erstellt werden. Die Aufrechterhaltung des Sicherheitsniveaus erfordert kontinuierliche Verbesserungsmaßnahmen. Hitachi übernimmt keine Verantwortung für Probleme, Unfälle oder Schäden, die durch unbefugten externen Zugriff auf das System dieses Produkts verursacht werden. ● Bitte verwenden Sie nur USB-Speicher für dieses Produkt.
-
Seite 5: Im Produkt Verwendete Open-Source-Softwarelizenzen
DER NUTZUNG DIESER SOFTWARE ENTSTEHEN, AUCH WENN DARAUF HINGEWIESEN WIRD. ■ Geistiges Eigentum Hitachi besitzt die Rechte am geistigen Eigentum für den gesamten Inhalt dieser Bedienungsanleitung. Kein Teil des Handbuchs darf ohne vorherige schriftliche Zustimmung von Hitachi an Dritte weitergegeben werden. - Seite 6 Diese Seite ist leer.
-
Seite 7: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen ● Sie sollten die unten aufgeführten Vorsichtsmaßnahmen beachten, um das Produkt richtig zu verwenden und eine Gefährdung von Ihnen oder anderen Personen oder Sachschäden zu vermeiden. Um die Schwere der Verletzungen oder Schäden und die Wahrscheinlichkeit des Auftretens zu verdeutlichen, werden die Vorsichtsmaßnahmen in drei Kategorien eingeteilt: WARNUNG, VORSICHT und HINWEIS, die alle gefährliche Situationen beschreiben, die entstehen können, wenn Sie die Vorsichtsmaßnahmen ignorieren und ein falsches Handhabungs- oder Betriebsverfahren durchführen. -
Seite 8: Installationsumgebung
Sicherheitsvorkehrungen (Fortsetzung) Installationsumgebung WARNUNG ● Stellen Sie sicher, dass keine flammen- oder lichtbogenerzeugenden Geräte um das Produkt herum installiert sind. - Feuer: (Beispiele) Streichhölzer, Feuerzeuge, Zigaretten, Heizgeräte, Öfen, Gasbrenner, Schweißgeräte, Schleifmaschinen, statische Elektrizität usw. - Entzündlich: (Beispiele) Tinte, Lösungsmittel - Lichtbogenerzeugendes Gerät: (Beispiele) Offene Relais, offene Schalter, Bürstenmotoren usw. -
Seite 9: Handhabung Der Stromkabel
Sicherheitsvorkehrungen (Fortsetzung) Erdung WARNUNG ● Stellen Sie sicher, dass alle elektrischen Leitungen, Anschlüsse und Erdungen den geltenden Kabeln entsprechen. Schließen Sie das Produkt ordnungsgemäß an die dafür vorgesehene Erdung an. Führen Sie das obige Verfahren durch, um die Gefahr eines Stromschlags zu vermeiden. ●... -
Seite 10: Umgang Mit Tinte Und Lösungsmittel
Sicherheitsvorkehrungen (Fortsetzung) Umgang mit Tinte und Lösungsmittel WARNUNG ● Achten Sie beim Umgang mit Tinte oder Lösungsmittel, z. B. beim Nachfüllen oder Austauschen, darauf, dass Sie keine Tinte oder Lösungsmittel verschütten. Wenn Sie versehentlich Tinte oder Lösungsmittel verschütten, wischen Sie diese umgehend und vollständig mit Wischpapier o. - Seite 11 Sicherheitsvorkehrungen (Fortsetzung) Umgang mit Tinte und Lösungsmittel (Fortsetzung) VORSICHT ● Tragen Sie beim Reinigen des Produkts oder beim Nachfüllen von Tinte oder Lösungsmittel Schutzhandschuhe und Schutzbrille, um direkten Hautkontakt zu vermeiden. Bei Hautkontakt mit Tinte oder Lösungsmittel gründlich mit Seife und warmem oder kaltem Wasser waschen. ●...
-
Seite 12: Handhabung Des Hauptgeräts
Sicherheitsvorkehrungen (Fortsetzung) Handhabung des Hauptgeräts WARNUNG ● Stecken Sie keine Pinzette, keinen Schraubendreher oder andere Metallgegenstände in die Tintenausstoßöffnung am Ende des Druckkopfs. Wenn das Produkt druckbereit ist, wird eine Hochspannung (ca. 6 kV) an den Bereich der Ablenkelektroden im Druckkopf angelegt. Seien Sie vorsichtig, um Stromschlag, Verletzungen und Feuer zu vermeiden. -
Seite 13: Fcc-Hinweis
Sicherheitsvorkehrungen (Fortsetzung) Handhabung des Hauptgeräts (Fortsetzung) HINWEIS ● Nur Personen, die eine Bedienerschulung für Hitachi absolviert haben, können das Produkt bedienen und warten. - Bei unsachgemäßer Bedienung oder Wartung des Druckers kann es zu Fehlfunktionen oder Ausfall kommen. ● Versuchen Sie nicht, das Produkt zu anderen Zwecken als dem Betrieb oder der Wartung zu reparieren. - Seite 14 Sicherheitsvorkehrungen (Fortsetzung) Verwandte Verordnungen (Fortsetzung) WARNUNG <Alles Feuer fernhalten> ⚫ Tinte und Lösungsmittel sind brennbar. ⚫ Jegliches Feuer muss von der Maschine ferngehalten werden. ⚫ Verschüttete Tinte und Lösungsmittel müssen sofort aufgewischt und abgetrocknet werden. <Vorsicht beim Umgang mit Tinte/Lösungsmittel> ⚫...
- Seite 15 Bewahren Sie diese Bedienungsanleitung nach dem Lesen zum späteren Nachschlagen gut auf. <Anwendungsbereich> Dieses Bedienungsanleitung ist für alle Modelle des „HITACHI IJ-Druckers Modell UX2 für Farbtinte“ gedacht, die in der nachstehenden Tabelle aufgeführt sind. Bitte beachten Sie, dass die Unterschiede zwischen diesen Modellen, wie z. B. die Düsengröße oder die anwendbaren Funktionen, im entsprechenden Abschnitt dieser Bedienungsanleitung aufgeführt sind.
- Seite 16 Vorwort (Fortsetzung) <Warenzeichen> - Ethernet ist ein eingetragenes Warenzeichen der Xerox Corporation in den Vereinigten Staaten. - Microsoft ist ein eingetragenes Warenzeichen oder Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. - Microsoft Excel ist ein Produktname der Microsoft Corporation in den Vereinigten Staaten. - Windows XP ist ein eingetragenes Warenzeichen oder Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
- Seite 17 <Inhalt des Bedienungsanleitung> Diese Bedienungsanleitung besteht aus den folgenden Kapiteln. Kapitel 1. Gelieferte Artikel und Zubehör Dieses Kapitel beschreibt den Verwendungszweck und die Vorsichtsmaßnahmen für die Verwendung des mit dem Gerät gelieferten Zubehörs. Kapitel 2. Komponentennamen und Funktionen Dieses Kapitel beschreibt die Namen und Funktionen der Komponenten des Geräts. Kapitel 3.
-
Seite 18: Inhaltsverzeichnis
Inhalt ● Wichtige Hinweise ● Sicherheitsvorkehrungen ● Vorwort Kapitel 1. Gelieferte Artikel und Zubehör ..............1.1. Gelieferte Artikel und Zubehör ....................... Kapitel 2. Komponentennamen und Funktionen ............ 2.1. Außenansichten ..........................2.2. Anordnung der Komponenten im Geräteinneren ................2.3. Druckkopf ............................2.4. -
Seite 19: Kapitel 1. Gelieferte Artikel Und Zubehör
Kapitel 1 Gelieferte Artikel und Zubehör 1.1. Gelieferte Artikel und Zubehör... - Seite 20 Kapitel 1 Gelieferte Artikel und Zubehör 1.1. Gelieferte Artikel und Zubehör Die gelieferten Artikel und das Zubehör sind in der folgenden Tabelle aufgeführt. Artikelcode Artikelname Menge Bemerkungen IJ-Drucker beschreibt über Sicherheitsanleitung Wird verwendet, um die Form des Lupe 451274 Tintentropfens und die Position des Tintenstrahls zu überprüfen.
- Seite 21 Kapitel 1 Gelieferte Artikel und Zubehör Artikelcode Artikelname Menge Bemerkungen Wenn Sie das LAN-Kabel an den IJ- Drucker anschließen, legen Sie eine Kern-Hälfte um das Kabel außerhalb des Druckers und die andere Hälfte an eine Kabelschlaufe im Druckerinneren, 14 Ferritkern wie unten gezeigt.
- Seite 22 Diese Seite ist leer.
-
Seite 23: Funktionen
Kapitel 2 Komponentennamen und Funktionen 2.1. Außenansichten 2.2. Hauptkörper - Anordnung der Innenteile 2.3. Druckkopf 2.4. Sichere Saubere Station (optionale Teile) 2.5. Bildschirmanzeige... -
Seite 24: Kapitel 2 Komponentennamen Und Funktionen
Kapitel 2 Komponentennamen und Funktionen Dieses Kapitel beschreibt die Namen und Funktionen der Gerätekomponenten. 2.1. Außenansichten (1) Außenansichten (Vorderseite) Die Außenansichten des Geräts sind wie folgt. Anzeigelämpchen Betriebsstatus Betriebsbildschirm Zeigt „Bereit“, „Störung“ Dient zur Gerätebedienung. und „Alarm“ an. RFID-Scanner Netzschalter Liest zur Zertifizierung die Schaltet das Gerät ID von Tinte und... -
Seite 25: Außenansichten (Rückseite)
Kapitel 2 Komponentennamen und Funktionen Sichere Saubere Station (optionale Teile) Reinigungsanlage (2) Außenansichten (Rückseite) Signalanschlüsse Filterdeckel Anschluss für Anschluss für Luftspülung Abluft Vorsichtsmaßnahmen Das Hauptgerät rostet nicht schnell, kann aber durch die Umgebung beeinträchtigt werden oder rosten, wenn es längere Zeit nicht benutzt wird. Um Rostbildung zu vermeiden, wird empfohlen, die Geräteoberfläche so sauber wie möglich zu halten. - Seite 26 Kapitel 2 Komponentennamen und Funktionen Sichere Saubere Station (optionale Teile) Kabel der Reinigungsstation...
-
Seite 27: Hauptkörper - Anordnung Der Innenteile
Kapitel 2 Komponentennamen und Funktionen 2.2. Hauptkörper - Anordnung der Innenteile Der innere Aufbau des Hauptkörpers ist wie folgt. Innere Abdeckung Lösungsmittelpatr one 1 (*1) Tintenpatrone (*1) Lösungsmit- telbehälter Tintenbehälter Hebelgriff Hebelgriff Einstellschraube für den Tintendruck Ansicht ohne innere Abdeckung Tintenfilter Rücklauffilter Haupttintenbehälter... - Seite 28 Kapitel 2 Komponentennamen und Funktionen 2.3. Druckkopf Der innere Aufbau des Druckkopfs ist wie folgt. UX2-D160W (Standardmodell) für Sichere Saubere Station (optionale Teile) Verschlussschraube der Die Enden der Druckkopfabdeckung und die Druckkopfabdeckung Ablaufrinne unterscheiden sich Wird gelöst, um die Druckkopfab- vom Standardmodell.
- Seite 29 Kapitel 2 Komponentennamen und Funktionen 2.4. Sichere Saubere Station (optionale Teile) Der Aufbau der Reinigungsstation ist wie folgt. Ansicht von links Ansicht von rechts Stütze für die Druckkopfeinlass Schienenbereich Druckkopfabdeckung Einlass zum Einführen des Für die Montage der Legen Sie die zu reinigenden Druckkopfs.
- Seite 30 Kapitel 2 Komponentennamen und Funktionen 2.5. Bildschirmanzeige <<[ZUHAUSE] Bildschirm>> Der Bildschirm [ZUHAUSE] erscheint meistens, wenn das Gerät eingeschaltet wird. Kommunikationsstatus: Zeigt online oder offline an. Status: Zeigt den Status des Geräts an. Aktuelle Uhrzeit Menüleiste taste [Druck Status]: Anmeldung: Zeigt den Anmeldestatus Wenn Sie diese Taste drücken, wird [Druck Status] angezeigt.
- Seite 31 Kapitel 2 Komponentennamen und Funktionen Die Meldung [Alarm] wird in orange angezeigt. Sie enthält das Problem, die Ursache und die Lösung. Lösen Sie das Problem gemäß den Anweisungen in der Meldung. Art der Meldung Titel der Meldung Nummer der Meldung Meldung Ursache Abhilfe...
- Seite 32 Diese Seite ist leer.
-
Seite 33: Kapitel 3. Grundlegende Bedienung
Kapitel 3 Grundlegende Bedienung 3.1. Betrieb starten 3.2. Herunterfahren 3.3. Druckkopfreinigung... -
Seite 34: Vorgehensweise Zum Betriebsstart
Kapitel 3 Grundlegende Bedienung 3.1. Betrieb starten In diesem Abschnitt wird beschrieben, wie Sie das Gerät starten. Erforderliche Vorgänge werden detailliert erklärt, einschließlich der Vorgehensweise zum Gerätestart. 3.1.1. Vorgehensweise zum Betriebsstart VORSICHT ● Tinte und Lösungsmittel können organische Lösungsmittel enthalten. Tragen Sie beim Umgang mit Tinte oder Lösungsmittel Schutzhandschuhe und eine Schutzbrille, damit diese nicht direkt mit Ihrer Haut in Berührung kommen. - Seite 35 Kapitel 3 Grundlegende Bedienung Betätigen Sie den Netzschalter, um das Gerät einzuschalten. Anzeigelämpchen Betriebsstatus Zeigt „Bereit“, „Störung“ und Netzschalter „Alarm“ an. Schaltet das Gerät EIN und AUS. EIN/STOPP-Taste Schalten Sie das Gerät bei eingeschalteter Stromversorgung ein oder aus. Das Gerät wird eingeschaltet, und der Bildschirm [ZUHAUSE] erscheint. (Wenn der Bildschirm [Login Benutzerwechsel] erscheint, lesen Sie die nächste Seite.) Wenn der Strom nicht eingeschaltet ist, wurde er möglicherweise beim letzten Mal mit der STOPP-Taste...
- Seite 36 Kapitel 3 Grundlegende Bedienung Wenn beim Einschalten des Geräts der Bildschirm [Login Benutzerwechsel] erscheint Schalten Sie das Gerät ein. Der Bildschirm [Login Benutzerwechsel] erscheint. Wählen Sie einen beliebigen Benutzer. Benutzernamen werden angezeigt. Ein Symbol mit Aktenordner Ein Symbol ohne steht für einen Benutzer mit Aktenordner steht für einen Administratorrechten.
- Seite 37 Kapitel 3 Grundlegende Bedienung Legen Sie in Vorbereitung auf den Tintenausstoß ein Stück Wischpapier o. Ä. an die Tintenausstoßöffnung am Ende des Druckkopfs. (* Unmittelbar nach dem Tintenausstoß könnte eine kleine Menge Tinte herausspritzen und die Umgebung verschmutzen.) Druckkopf Wischpapier o. Ä. Drücken Sie Start unten rechts auf dem [ZUHAUSE]-Bildschirm.
- Seite 38 Kapitel 3 Grundlegende Bedienung Hinweis: Wenn fortlaufend Tinte verspritzt wird und das Wischpapier verschmutzt, auch wenn nicht gedruckt wird, liegt möglicherweise ein Fehler im Druckkopf vor, z. B. dass der Tintenstrahl nicht in die Ablaufrinne läuft oder die Tinte nicht aus der Ablaufrinne zurückgewonnen wird. In diesem Fall stoppen Sie den Betrieb mit dem folgenden verfahren zum Unterbrechen (ohne Reinigung).
- Seite 39 Kapitel 3 Grundlegende Bedienung Warten Sie, bis der Status von [Läuft] auf [Bereit] wechselt. ● Wenn das Gerät bei niedrigen Temperaturen (ca. 25 ºC oder niedriger) verwendet wird, kann es länger als gewöhnlich dauern, bis der Drucker in den Zustand [Bereit] wechselt. ●...
-
Seite 40: Wenn Beim Betriebsstart Ein Fehler Auftritt
Kapitel 3 Grundlegende Bedienung 3.1.2. Wenn beim Betriebsstart ein Fehler auftritt Stellen Sie sicher, dass sich das Gerät im Zustand [Stillstand] befindet. Lösen Sie die Verschlussschraube und nehmen Sie die Druckkopfabdeckung ab. Verschlussschraube der Druckkopfabdeckung Wird gelöst, um die Druckkopfabdeckung zu entfernen. - Seite 41 Kapitel 3 Grundlegende Bedienung Entfernen Sie die Druckkopfabdeckung und halten Sie das Ende des Druckkopfs in den Becher, um den Tintenausstoß vorzubereiten. Drücken Sie Start unten rechts auf dem [ZUHAUSE]-Bildschirm. Drücken Sie Start. Drücken Sie Tintenausstoß. ● Kann keine Tinte ausstoßen, wenn der Druckkopf in den Druckkopfeinlass der Reinigungsstation eingesetzt ist.
- Seite 42 Kapitel 3 Grundlegende Bedienung Stellen Sie sicher, dass sich der Tintenstrahl in der Mitte der Ablaufrinne befindet. WARNUNG ● Tragen Sie beim Überprüfen der Tintenstrahlposition eine Schutzausrüstung (Schutzbrille und Maske). ● Wenn Tinte oder Lösungsmittel in Ihre Augen oder Ihren Mund gelangt, spülen Sie sofort mit warmem oder kaltem Wasser und suchen Sie einen Arzt auf.
-
Seite 43: Wechsel Bereit Und Wartezustand
Kapitel 3 Grundlegende Bedienung Geben Sie das Druckzielerkennungssignal ein und prüfen Sie, ob der Druckstatus und die Druckbeschreibung korrekt sind. ● Wenn das Druckzielerkennungssignal bei Status [Bereit] eingegeben wird, wird die eingestellte Druckbeschreibung gedruckt. 3.1.3. Wechsel Bereit und Wartezustand (1) Umschalten vom Zustand [Bereit] in den Zustand [Wartezustand] * Wenn die Verriegelung des Förderers durch das Ausgangssignal [Bereit] aktiviert wird und der Status auf [Wartezustand] geändert wird, stoppt der Förderer. -
Seite 44: Umschalten Vom [Wartezustand]-Zustand In Den [Bereit]-Zustand
Kapitel 3 Grundlegende Bedienung (2) Umschalten vom [Wartezustand]-Zustand in den [Bereit]-Zustand Drücken Sie Wartezustand am oberen Rand des Bildschirms, und die Meldung [Druckbestätigung] erscheint. Drücken Sie dann Ausführen Drücken Sie Wartezustand. Drücken Sie Ausführen . 3-12... -
Seite 45: Herunterfahren
Kapitel 3 Grundlegende Bedienung 3.2. Herunterfahren 3.2.1. Automatisches Anhalten durch Drücken der STOPP-Taste Halten Sie die STOPP-Taste etwa zwei Sekunden lang gedrückt. Das Gerät wird automatisch ausgeschaltet. Anzeigelämpchen Betriebsstatus Netzschalter Zeigt „Bereit“, „Störung“ und Schaltet das Gerät EIN und „Alarm“ an. AUS. -
Seite 46: Stoppen Des Tintenausstoßes Durch Drücken Der Bildschirmtaste
Kapitel 3 Grundlegende Bedienung 3.2.2. Stoppen des Tintenausstoßes durch Drücken der Bildschirmtaste ● Gehen Sie wie folgt vor, um den Tintenausstoß zu stoppen. Verfahren zum Stoppen des Tintenausstoßes Drücken Sie unten rechts auf dem [ZUHAUSE]-Bildschirm auf Stop. Drücken Sie Stop. Schaltet wie bei der STOPP-Taste den Strom automatisch aus, nachdem der Tintenstrahl gestoppt wurde. -
Seite 47: Stromversorgung Abstellen Durch Betätigung Des Netzschalters
Kapitel 3 Grundlegende Bedienung 3.2.3. Stromversorgung abstellen durch Betätigung des Netzschalters Beachten Sie beim Betätigen des Netzschalters Folgendes. ● Drücken Sie generell die STOPP-Taste anstatt den Netzschalter zu betätigen, um die Stromversorgung nach dem Betrieb abzustellen. ● Wenn das Gerät für längere Zeit nicht benutzt wird, betätigen Sie den Netzschalter. ●... -
Seite 48: Druckkopfreinigung
Kapitel 3 Grundlegende Bedienung 3.3. Druckkopfreinigung In diesem Abschnitt wird das Reinigungsverfahren beschrieben, wenn der Düsenbereich mit Tinte verschmutzt ist. WARNUNG ● Das zur Reinigung verwendete Lösungsmittel ist entzündlich. Stellen Sie sicher, dass keine flammen- oder lichtbogenerzeugenden Geräte installiert sind. ●... -
Seite 49: Reinigung Mit Reinigungsflasche
Kapitel 3 Grundlegende Bedienung 3.3.1. Reinigung mit Reinigungsflasche (1) Halten Sie das Druckkopfende nach unten, gießen Sie Lösungsmittel auf den verschmutzten Teil und reinigen Sie diesen. Fangen Sie das Lösungsmittel in einem Becher auf. Gießen Sie das Lösungsmittel nicht über diesen Bereich. Befeuchten Sie das Wischpapier mit Lösungsmittel und wischen Sie den Druckkopf ab. - Seite 50 Kapitel 3 Grundlegende Bedienung (*) Bei Verwendung der Lösungsmittelpatrone als Lösung zur Reinigung (a) Öffnen Sie die Lösungsmittelpatrone durch Drehen des Verschlusses. Entfernen Sie zu diesem Zeitpunkt nicht die Schutzkappe. Schutzkappe Verschluss Lösungsmittelpatrone (b) Füllen Sie das Lösungsmittel in die Reinigungsflasche um. Reinigungs flasche Hinweise:...
-
Seite 51: Sichere Saubere Station (Optionale Teile)
Kapitel 3 Grundlegende Bedienung 3.3.2. Reinigung mit Sichere Saubere Station (optionale Teile) WARNUNG ● Bei der Druckkopfreinigung werden Lösungsmitteldämpfe erzeugt. Wenn Sie keine andere Wahl haben, als den Druckkopf oder die Reinigungsstation während der Druckkopfreinigung zu berühren, stellen Sie sicher, dass Sie Ihren Körper vor dem Vorgang von statischer Elektrizität befreien. - Seite 52 Kapitel 3 Grundlegende Bedienung Bedienung Vergewissern Sie sich, dass sich das Gerät im Zustand [Wartezustand] oder [Stillstand] befindet. Status: Zeigt den Status des Geräts an. Vergewissern Sie sich, dass der Reinigungslösungsmittelbehälter der Reinigungsstation korrekt installiert ist. ● Vergewissern Sie sich, dass die Markierung „“ auf der Seite des Hauptgeräts der Reinigungsstation mit der Markierung „“...
- Seite 53 Kapitel 3 Grundlegende Bedienung Lösen Sie die Verschlussschraube und nehmen Sie die Druckkopfabdeckung ab. Verschlussschraube der Druckkopfabdeckung Abziehen Druckkopfab- deckung Achten Sie darauf, dass die Druckkopfabdeckung nach dem Abnehmen nicht verloren geht, z. B. durch Aufhängen an der Kopfabdeckungsauflage für die Reinigungsstation. Stütze für die Druckkopfabdeckung Druckkopfabdeckung...
- Seite 54 Kapitel 3 Grundlegende Bedienung Setzen Sie den Druckkopf in der in der Abbildung unten gezeigten Richtung in den Druckkopfeinlass der Reinigungsstation ein. Druckkopf Einsetzen Druckkopfeinlass HINWEIS ● Setzen Sie den Druckkopf nicht gewaltsam in die Reinigungsstation ein. Es könnten sich sonst Teile verformen, abfallen oder beschädigt werden. Um zu verhindern, dass die Basis des Druckkopfs durch das Gewicht des Kopfkabels belastet wird, hängen Sie das Kopfkabel an der Aufhängung für das Druckkopfkabel auf, die an der Reinigungsstation angebracht ist.
- Seite 55 Kapitel 3 Grundlegende Bedienung Drücken Sie die Taste [Druck Status] auf dem Bildschirm [ZUHAUSE], um den Bildschirm [Druck Status] anzuzeigen. Drücken Sie Druck Status. Drücken Sie die Taste [Druckkopfreinigung] auf dem Bildschirm [Druck Status]. Drücken Sie Druckkopfreinigung. Die Meldung [Bestätigung] erscheint. Nachfolgend wird beschrieben, wie die Kopfreinigung durchgeführt wird, wenn sich das Gerät im [Stillstand]-Status und im [Wartezustand]-Status befindet.
- Seite 56 Kapitel 3 Grundlegende Bedienung <<Bei der Durchführung der Kopfreinigung im Zustand [Stillstand]>> (1) Die folgende Meldung [Bestätigung] erscheint. Drücken Sie [Druckkopfreinigung]. Drücken Sie Druckkopfreinigung. (2) Wenn die Reinigung beginnt, wird der folgende Bildschirm angezeigt. Der eingestellte Reinigungsmodus wird angezeigt. Reinigungsmodus Anzeige Öko Reinigung des Eco-Kopfes...
- Seite 57 Kapitel 3 Grundlegende Bedienung <<Bei der Durchführung der Kopfreinigung im [Wartezustand]-Status>> Vorgänge vom Tintenstopp bis zur Druckkopfreinigung werden automatisch ausgeführt. (1) Die folgende Meldung [Bestätigung] erscheint. Vergewissern Sie sich, dass der Druckkopf in die Reinigungsstation eingesetzt ist und drücken Sie [Tintenstopp]. Drücken Sie Tintenstopp.
- Seite 58 Kapitel 3 Grundlegende Bedienung Nehmen Sie den Druckkopf aus der Reinigungsstation und vergewissern Sie sich, dass der Bereich um die Düse einschließlich des Druckkopfendes gereinigt und die Schminke abgetrocknet ist. Düsenbereich Druckkopfende HINWEIS ● Es können je nach Verschmutzungsgrad oder Betriebsumgebung Tintenreste zurückbleiben oder wenn der Druckkopf nicht ausreichend getrocknet ist.
- Seite 59 Kapitel 3 Grundlegende Bedienung Nehmen Sie den Behälter mit dem Reinigungsmittel aus der Reinigungsstation und lassen Sie den Inhalt des Behälters ab. <<Entfernen des Reinigungsmittelbehälters>> Halten und drehen Sie den Reinigungslösungsmittelbehälter, bis seine Markierung „“ mit der Markierung „“ auf der Reinigungsstation übereinstimmt. Schieben Sie dann den Reinigungslösungsmittelbehälter nach unten, um ihn aus der Reinigungsstation zu entfernen.
- Seite 60 Diese Seite ist leer.
-
Seite 61: Nachfüllen Von Tinte
Kapitel 4 Nachfüllen von Tinte und Lösungsmittel 4.1. Nachfüllen von Tinte 4.2. Nachfüllen von Lösungsmittel... - Seite 62 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel WARNUNG ● Seien Sie vorsichtig, um ein versehentliches Trennen, gewaltsames Ziehen oder Biegen von Rohren zu vermeiden. Da Tinte und Lösungsmittel in einigen Teilen der Rohrleitungen unter Druck stehen, könnten sie in Ihre Augen oder Ihren Mund oder auf Ihre Hände oder Kleidung spritzen. Wenn Tinte oder Lösungsmittel in Ihre Augen oder Ihren Mund gelangt, spülen Sie sie sofort mit warmem oder kaltem Wasser aus und suchen Sie einen Arzt auf.
- Seite 63 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel VORSICHT ● Beachten Sie sorgfältig die folgenden Punkte zum Umgang mit Tinte und Lösungsmittel: - Tragen Sie Schutzhandschuhe und Schutzbrille, damit sie nicht in direkten Kontakt mit Ihrer Haut kommen. Bei Hautkontakt mit Tinte oder Lösungsmittel mit Seife und warmem oder kaltem Wasser waschen.
-
Seite 64: Übersicht
Kapitel 4 Nachfüllen von Tinte und Lösungsmittel 4.1. Nachfüllen von Tinte Dieser Abschnitt beschreibt, wie Sie Tinte in diesem Gerät nachfüllen können. Außerdem werden Nachfüll-Zeitpläne und Vorsichtsmaßnahmen beschrieben. (1) Übersicht ● Tinte kann nachgefüllt werden, wenn das Tintenstand-Symbol anzeigt, dass die Patrone ausgetauscht werden kann. - Seite 65 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel (2) Nachfüllen HINWEIS ● Heben Sie die Patrone nicht an der Schutzkappe hoch. Die Patrone könnte sonst herunterfallen. ● Da die Patrone einen IC-Chip enthält, vermeiden Sie starke Erschütterungen/elektromagnetische Wellen oder das Auslaufen von Flüssigkeit. Entfernen Sie die Schutzkappe der Tintenpatrone.
- Seite 66 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel Halten Sie das IC-Tag des Patronenetiketts an den RFID-Scanner des Druckers, um die Tinten-ID zu lesen. HINWEIS ● Wenn sich in der Patrone noch Tinte befindet, obwohl die Flasche schon ausgetauscht werden könnte, ersetzen Sie sie nicht, sondern wenden Sie sich an den nächstgelegenen lokalen Händler, da ein Teil defekt sein könnte.
- Seite 67 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel -1 Wenn Sie die ID manuell eingeben, berühren Sie das Symbol auf dem [ZUHAUSE]-Bildschirm des Geräts, um den ID-Eingabebildschirm zu öffnen und die Tinten-ID einzugeben. ● Die Tinten-ID ist auf dem Etikett der Patrone aufgedruckt. Tinten-ID Symbol...
- Seite 68 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel -2 Geben Sie die Tinten-ID manuell im ID-Eingabebereich ein. Um zwischen Groß- und Kleinbuchstaben umzuschalten, tippen Sie auf * Wenn die ID durch Tinte zu stark verschmutzt und nicht mehr lesbar ist, wenden Sie sich an den nächstgelegenen lokalen Händler.
- Seite 69 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel Wenn die Tinten-ID erkannt wird, wird der Hebelgriff an der Tintenpatrone entriegelt. (1) Kippen Sie den Hebelgriff zu sich, (2) heben Sie ihn an und (3) nehmen Sie die Patrone heraus. HINWEIS ● Wenn sich der Hebelgriff nicht anheben lässt, ziehen Sie nicht gewaltsam, sondern schieben Sie ihn ganz hinein.
-
Seite 70: Kapitel 4 Nachfüllen Von Tinte Und Lösungsmittel
Kapitel 4 Nachfüllen von Tinte und Lösungsmittel Setzen Sie eine neue Patrone an der angegebenen Stelle ein. Setzen Sie die Nabe der Patrone auf die Nabenführung des Tintenzufuhranschlusses. Setzen Sie eine neue Patrone ein. Seite der Tintenpatrone Anschluss für Tintenzufuhr Nabenführung Richten Sie die Nabe an der Führung aus. - Seite 71 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel Wenn eine neue Patrone eingesetzt wurde, drücken Sie den Hebelgriff nach unten und schieben ihn dann ganz in das Gerät. VORSICHT ● Achten Sie beim Herunterdrücken des Hebelgriffs darauf, sich nicht die Hand oder die Finger einzuklemmen.
- Seite 72 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel Der Patronenaustausch (Nachfüllen von Tinte) ist nun abgeschlossen. Drücken Sie Fertig auf dem Anleitungsbildschirm des Geräts. Durch Drücken von Fertig wird bestätigt, dass das Nachfüllen von Tinte abgeschlossen ist. Fertig 4-12...
-
Seite 73: Nachfüllen Von Lösungsmittel
Kapitel 4 Nachfüllen von Tinte und Lösungsmittel 4.2. Nachfüllen von Lösungsmittel Dieser Abschnitt beschreibt, wie Sie Lösungsmittel in diesem Gerät nachfüllen können. Außerdem werden Nachfüll-Zeitpläne und Vorsichtsmaßnahmen beschrieben. (1) Übersicht ● Lösungsmittel kann nachgefüllt werden, wenn das Lösungsmittelstand-Symbol anzeigt, dass die Patrone ausgetauscht werden kann. -
Seite 74: Nachfüllen
Kapitel 4 Nachfüllen von Tinte und Lösungsmittel (2) Nachfüllen HINWEIS ● Heben Sie die Patrone nicht an der Schutzkappe hoch. Die Patrone könnte sonst herunterfallen. ● Da die Patrone einen IC-Chip enthält, vermeiden Sie starke Erschütterungen/elektromagnetische Wellen oder das Auslaufen von Flüssigkeit. Entfernen Sie die Schutzkappe der Lösungsmittelpatrone. - Seite 75 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel Halten Sie das IC-Tag des Patronenetiketts an den RFID-Scanner des Druckers, um die Lösungsmittel- ID zu lesen. HINWEIS ● Wenn sich in der Patrone noch Lösungsmittel befindet, obwohl die Flasche schon austauschbar ist, ersetzen Sie sie nicht, sondern wenden Sie sich an den nächstgelegenen örtlichen Händler.
- Seite 76 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel -1 Wenn Sie die ID manuell eingeben, berühren Sie das Symbol auf dem [ZUHAUSE]-Bildschirm des Geräts, um den ID-Eingabebildschirm zu öffnen und die Lösungsmittel-ID einzugeben. ● Die Lösungsmittel-ID ist auf dem Etikett der Patrone aufgedruckt. Lösungsmittel-ID Symbol 4-16...
- Seite 77 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel -2 Geben Sie die Lösungsmittel-ID manuell im ID-Eingabebereich ein. Um zwischen Groß- und Kleinbuchstaben umzuschalten, tippen Sie auf * Wenn die ID durch Tinte zu stark verschmutzt und nicht mehr lesbar ist, wenden Sie sich an den nächstgelegenen lokalen Händler.
- Seite 78 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel Wenn die Lösungsmittel-ID erkannt wird, wird der Hebelgriff an der Lösungsmittelpatrone entriegelt. (1) Kippen Sie den Hebelgriff zu sich, (2) heben Sie ihn an und (3) nehmen Sie die Patrone heraus. HINWEIS ● Wenn sich der Hebelgriff nicht anheben lässt, ziehen Sie nicht gewaltsam, sondern schieben Sie ihn ganz hinein.
- Seite 79 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel Hebelgriff Heben Sie den Hebelgriff an und entnehmen Sie die leere Patrone. Setzen Sie eine neue Patrone an der angegebenen Stelle ein. Setzen Sie die Nabe der Patrone auf die Nabenführung des Lösungsmittelzufuhranschlusses. Setzen Sie eine neue Patrone ein.
- Seite 80 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel Wenn eine neue Patrone eingesetzt wurde, drücken Sie den Hebelgriff nach unten. VORSICHT ● Achten Sie beim Herunterdrücken des Hebelgriffs darauf, sich nicht die Hand oder die Finger einzuklemmen. (Siehe Abbildung unten.) Hebelgriff Hebelgriff Hebelgriff Einschieben...
- Seite 81 Kapitel 4 Nachfüllen von Tinte und Lösungsmittel Der Patronenaustausch (Nachfüllen von Lösungsmittel) ist nun abgeschlossen. Drücken Sie Fertig auf dem Anleitungsbildschirm des Geräts. Durch Drücken von Fertig wird bestätigt, dass das Nachfüllen des Lösungsmittel abgeschlossen ist. Fertig * In dem Gerät, in dem der Fehler [Lömi Füllstandssensor defekt 1] aufgetreten ist, kann die Lösungsmittel-Patrone erst ausgetauscht werden, wenn die Warnung [Lösungsmittelstand niedrig] erscheint.
- Seite 82 Diese Seite ist leer.
-
Seite 83: Kapitel 5. Notfallmaßnahmen
Kapitel 5 Notfallmaßnahmen... - Seite 84 Kapitel 5 Notfallmaßnahmen Dieses Kapitel beschreibt die durchzuführenden Maßnahmen, wenn ein Notfall wie ein Erdbeben oder ein Brand auftritt, während das Gerät in Betrieb ist. WARNUNG ● Wenn ein Erdbeben, Feuer oder ein anderer Notfall auftritt, während der Drucker druckt oder gerade eingeschaltet wurde, betätigen Sie den Netzschalter, um den Drucker auszuschalten.
- Seite 86 Diese Seite ist leer.
- Seite 87 2S23M9027-7 (1.)
