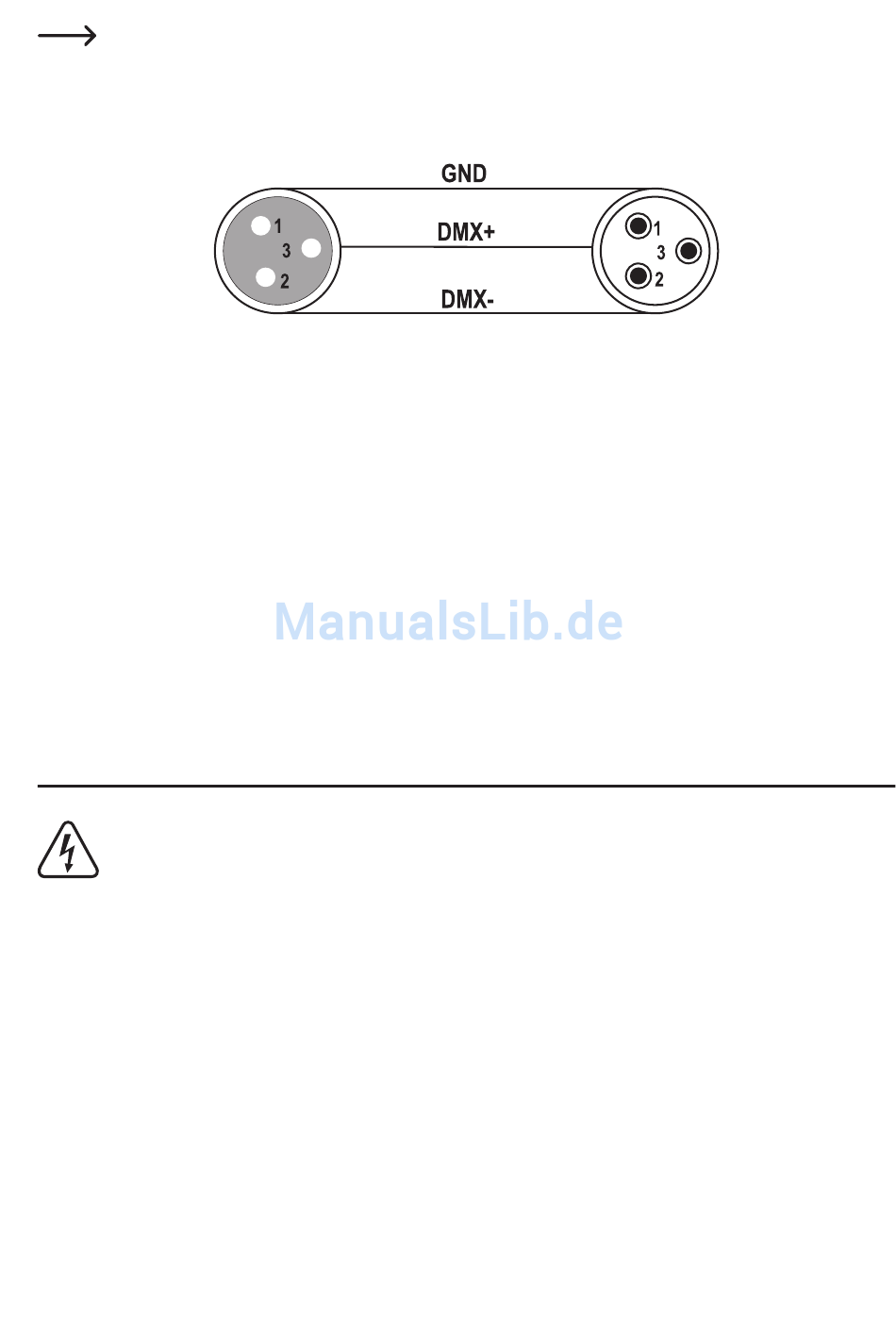

Affectation des broches de la prise DMX : Broche 1 = Terre / broche 2 = (-) / broche 3 = (+).
Ne reliez jamais le câble de mise à la terre GND avec la masse du boîtier du projecteur car ceci pourrait
provoquer, le cas échéant, des perturbations dans la transmission de signaux en raison des boucles de
masse.
b) Conception d'une chaîne maître-esclave
Alternativement, le projecteur à effets lumineux peut être utilisé pour le fonctionnement sur un contrôleur DMX
comme appareil dans une chaîne maître-esclave. Le contrôleur de l'appareil maître intégré sert ici de contrôleur de
commande pour les appareils esclaves raccordés.
• Reliez la prise DMX OUT (7) de l'appareil maître à la prise DMX IN (6) du premier appareil esclave.
• Reliez la prise DMX OUT (7) du premier appareil esclave à la prise DMX IN (6) de l'appareil esclave suivant.
• Pour tous les appareils esclaves suivants, procédez comme décrit ci-dessus.
• Dans la prise DMX OUT (7) du dernier appareil esclave, branchez une fiche XLR avec résistance de terminaison
(comme décrit dans « Raccordement d'un contrôleur DMX »).
10. Raccordement au réseau
La prise de courant à laquelle le projecteur à effets lumineux est raccordé doit se trouver à proximité de
l'appareil et être facilement accessible afin de pouvoir facilement et rapidement déconnecter l'appareil de
l'alimentation électrique en cas de panne.
Assurez-vous que la tension indiquée sur le projecteur à effets lumineux correspond bien à la tension du
secteur fournie par votre compagnie d'électricité. Ne tentez jamais de faire fonctionner l'appareil avec une
tension différente.
Le cordon d'alimentation ne doit pas entrer en contact avec d'autres câbles.
La prudence s'impose lors de la manipulation des câbles d'alimentation et des raccordements au réseau.
La tension du secteur peut provoquer une électrocution mortelle.
Ne laissez pas traîner ou pendre les câbles, posez-les en veillant à exclure tout danger d'accident.
• Insérez la fiche du cordon d'alimentation dans le raccordement au réseau (8) de l'appareil.
• Branchez la fiche de secteur du cordon d'alimentation dans une prise de courant de sécurité.
• L'appareil s'allume dès que l'appareil est relié à l'alimentation secteur.
