• Lorsque vous ne souhaitez pas poser l'appareil sur une surface appropriée, mais que vous souhaitez le monter sur
un système de traverses approprié, fixez le projecteur à effets lumineux à l'aide de l'arceau de montage fourni et
d'une pince pour traverses appropriée à acheter séparément.
• À cet effet, montez l'arceau de montage sur la plaque de fond à l'aide des deux vis puis fixez le projecteur à effets
lumineux sur le système de traverses à l'aide d'une pince pour traverses. Employez uniquement du matériel de
montage conçu pour le montage préconisé et pouvant supporter le poids du projecteur à effets lumineux.
• Le produit ne doit pas être monté de façon à pouvoir osciller librement.
• Durant le montage, sécurisez également l'appareil au moyen d'un câble d'arrêt de sécurité approprié ou d'un filet
d'arrêt. Un anneau à vis correspondant, que vous pouvez visser à côté de la bride d'assemblage dans le filetage
encore libre de la plaque de fond, est joint à l'appareil.
• Indépendamment de la fixation principale, le câble ou le filet d'arrêt de sécurité doit être en mesure de retenir le
projecteur à effets lumineux en cas de défaillance affectant la suspension principale.
• Veillez à ce que la tête du projecteur à effets lumineux puisse librement se déplacer ; elle ne doit pouvoir heurter
aucun obstacle ni se bloquer.

9. Raccordement DMX

Au total, 32 appareils peuvent être installés dans une chaîne DMX. Si le nombre d'appareils est supérieur,
il y a surcharge du contrôleur.
La longueur totale maximale de la chaîne DMX ne doit pas être supérieure à 500 m.
En cas d'utilisation de câbles de microphone XLR, ceux-ci peuvent générer des interférences lors de la
transmission des signaux DMX. En tel cas, veuillez utiliser des câbles DMX spéciaux à haute fréquence.
a) Raccordement d'un contrôleur DMX
L'appareil est uniquement conçu pour un raccordement à un contrôleur DMX avec le protocole DMX-512.
• Reliez la prise DMX IN (6) à la sortie du contrôleur DMX.
• En fonction du mode de fonctionnement, le contrôleur doit disposer de 11 ou 39 canaux de commande libres.
• Reliez la prise DMX OUT (7) à l'entrée DMX de l'appareil DMX suivant.
• Procédez de la même manière pour tous les autres appareils de la chaîne DMX.

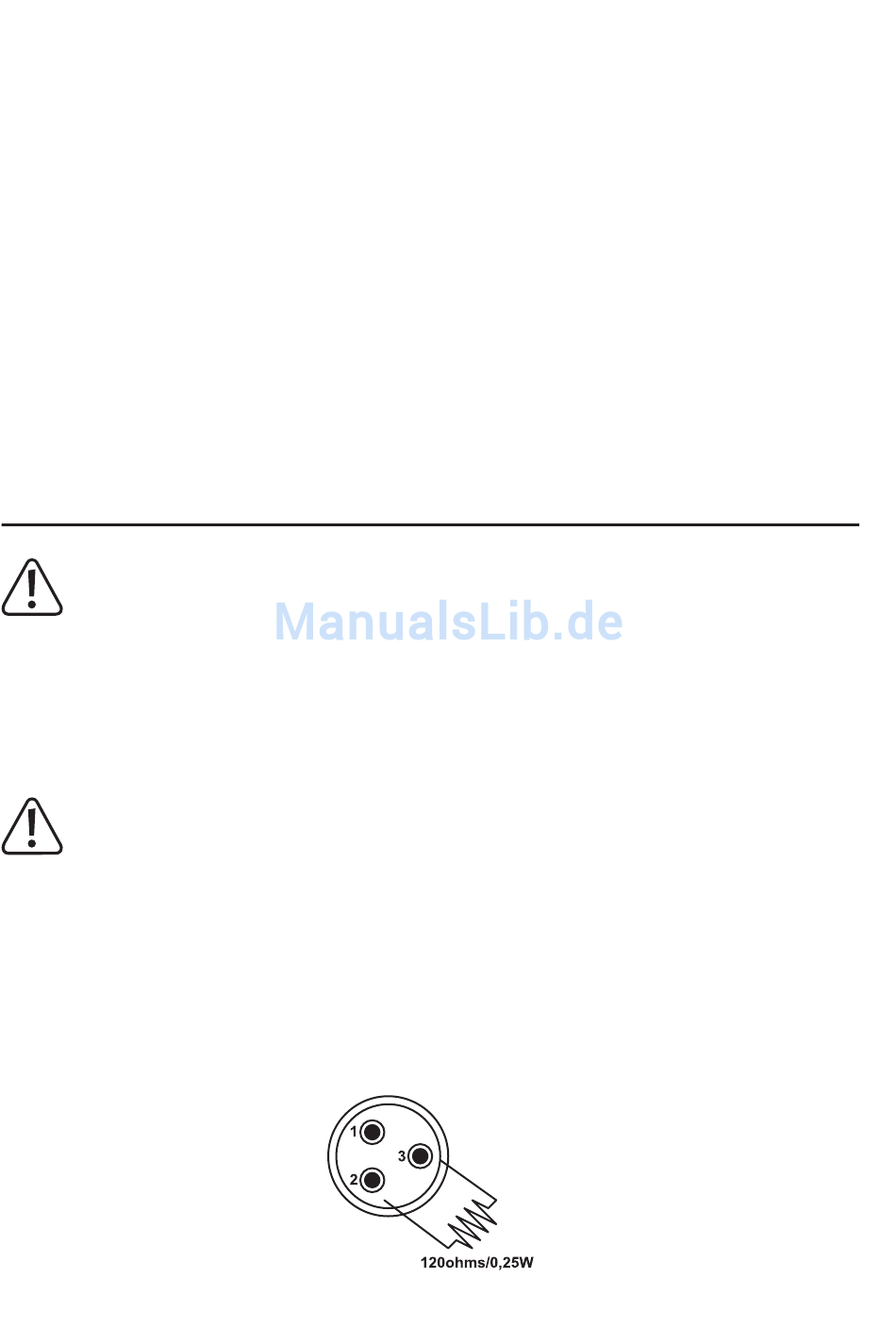

• Si le projecteur à effets lumineux doit être le dernier ou le seul appareil dans la chaîne DMX, branchez une fiche
XLR pourvue d'une résistance de terminaison de 120 ohms / 0,25 W (entre les broches 2 et 3) dans la prise
DMX OUT (7).
