▶ Gas-Luft-Verhältnis prüfen.

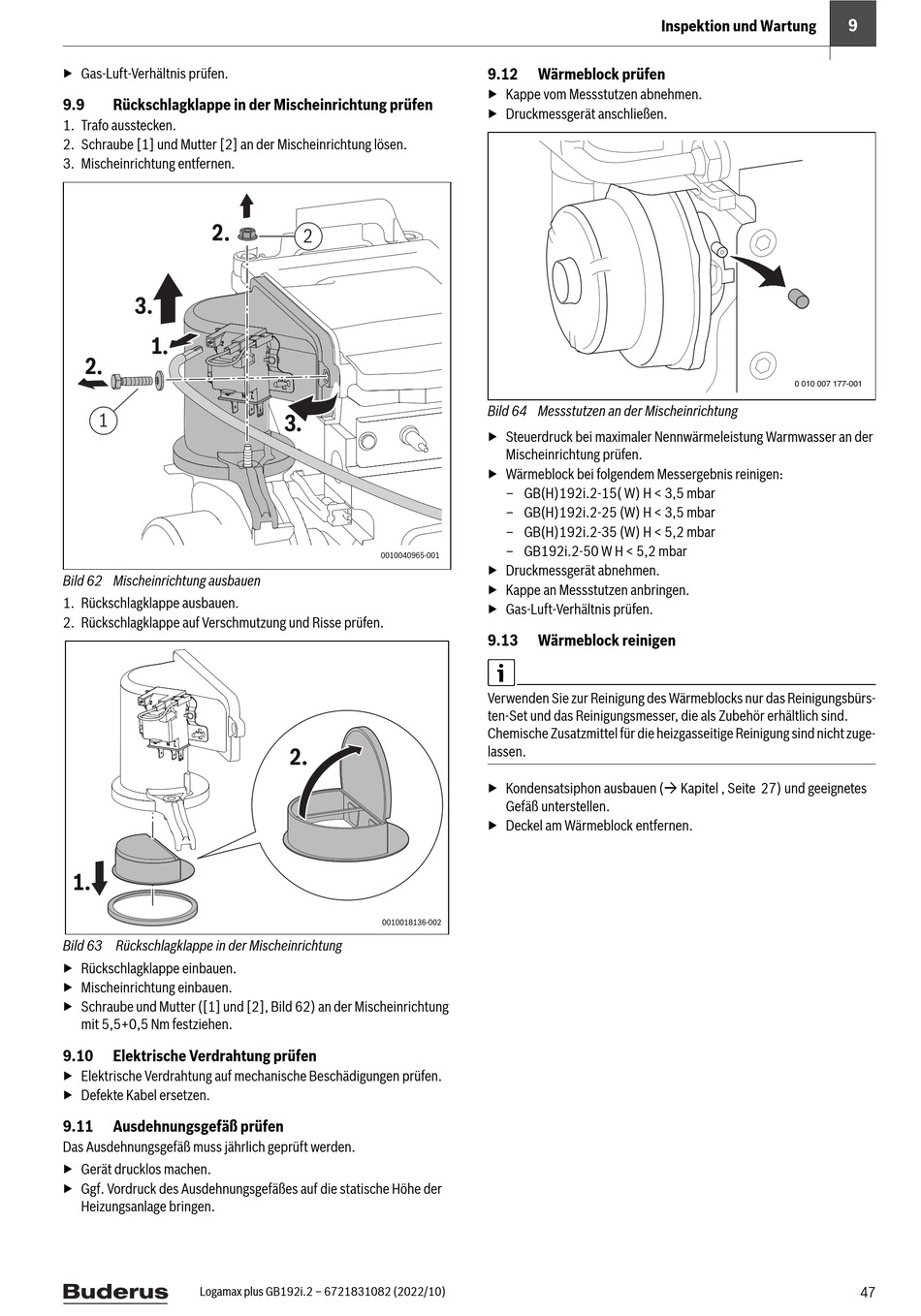

9.9 Rückschlagklappe in der Mischeinrichtung prüfen
1. Trafo ausstecken.
2. Schraube [1] und Mutter [2] an der Mischeinrichtung lösen.
3. Mischeinrichtung entfernen.
2.
3.
1.
2.
1
Bild 62 Mischeinrichtung ausbauen
1. Rückschlagklappe ausbauen.
2. Rückschlagklappe auf Verschmutzung und Risse prüfen.
1.
Bild 63 Rückschlagklappe in der Mischeinrichtung
▶ Rückschlagklappe einbauen.
▶ Mischeinrichtung einbauen.
▶ Schraube und Mutter ([1] und [2], Bild 62) an der Mischeinrichtung
mit 5,5+0,5 Nm festziehen.
9.10 Elektrische Verdrahtung prüfen
▶ Elektrische Verdrahtung auf mechanische Beschädigungen prüfen.
▶ Defekte Kabel ersetzen.
9.11 Ausdehnungsgefäß prüfen
Das Ausdehnungsgefäß muss jährlich geprüft werden.
▶ Gerät drucklos machen.
▶ Ggf. Vordruck des Ausdehnungsgefäßes auf die statische Höhe der
Heizungsanlage bringen.
Logamax plus GB192i.2 – 6721831082 (2022/10)
2
3.
0010040965-001
2.
0010018136-002
Inspektion und Wartung
9.12 Wärmeblock prüfen
▶ Kappe vom Messstutzen abnehmen.
▶ Druckmessgerät anschließen.
Bild 64 Messstutzen an der Mischeinrichtung
▶ Steuerdruck bei maximaler Nennwärmeleistung Warmwasser an der
Mischeinrichtung prüfen.
▶ Wärmeblock bei folgendem Messergebnis reinigen:
– GB(H)192i.2-15( W) H < 3,5 mbar
– GB(H)192i.2-25 (W) H < 3,5 mbar
– GB(H)192i.2-35 (W) H < 5,2 mbar
– GB192i.2-50 W H < 5,2 mbar
▶ Druckmessgerät abnehmen.
▶ Kappe an Messstutzen anbringen.
▶ Gas-Luft-Verhältnis prüfen.
9.13 Wärmeblock reinigen
Verwenden Sie zur Reinigung des Wärmeblocks nur das Reinigungsbürs-
ten-Set und das Reinigungsmesser, die als Zubehör erhältlich sind.
Chemische Zusatzmittel für die heizgasseitige Reinigung sind nicht zuge-
lassen.
▶ Kondensatsiphon ausbauen ( Kapitel , Seite 27) und geeignetes
Gefäß unterstellen.
▶ Deckel am Wärmeblock entfernen.
9
0 010 007 177-001
