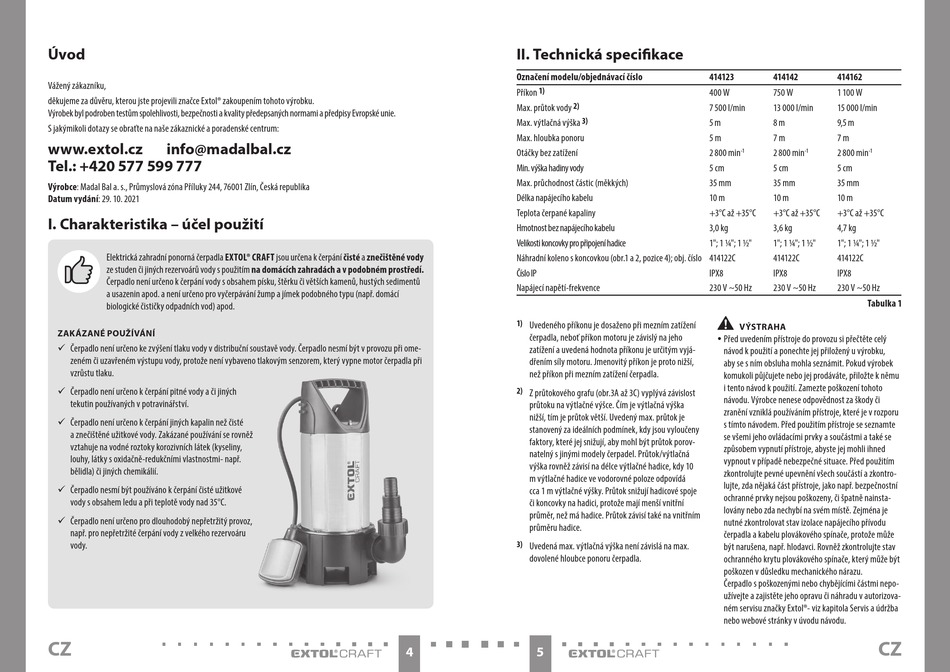

Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz
info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 29. 10. 2021
I. Charakteristika – účel použití
Elektrická zahradní ponorná čerpadla EXTOL® CRAFT jsou určena k čerpání čisté a znečištěné vody
ze studen či jiných rezervoárů vody s použitím na domácích zahradách a v podobném prostředí.
Čerpadlo není určeno k čerpání vody s obsahem písku, štěrku či větších kamenů, hustých sedimentů
a usazenin apod. a není určeno pro vyčerpávání žump a jímek podobného typu (např. domácí
biologické čističky odpadních vod) apod.
ZAKÁZANÉ POUŽÍVÁNÍ
Čerpadlo není určeno ke zvýšení tlaku vody v distribuční soustavě vody. Čerpadlo nesmí být v provozu při ome-
zeném či uzavřeném výstupu vody, protože není vybaveno tlakovým senzorem, který vypne motor čerpadla při
vzrůstu tlaku.
Čerpadlo není určeno k čerpání pitné vody a či jiných
tekutin používaných v potravinářství.
Čerpadlo není určeno k čerpání jiných kapalin než čisté
a znečištěné užitkové vody. Zakázané používání se rovněž
vztahuje na vodné roztoky korozivních látek (kyseliny,
louhy, látky s oxidačně-redukčními vlastnostmi- např.
bělidla) či jiných chemikálií.
Čerpadlo nesmí být používáno k čerpání čisté užitkové
vody s obsahem ledu a při teplotě vody nad 35°C.
Čerpadlo není určeno pro dlouhodobý nepřetržitý provoz,
např. pro nepřetržité čerpání vody z velkého rezervoáru
vody.
CZ
II. Technická specifikace
Označení modelu/objednávací číslo
1)
Příkon
2)
Max. průtok vody
3)
Max. výtlačná výška
Max. hloubka ponoru
Otáčky bez zatížení
Min. výška hadiny vody
Max. průchodnost částic (měkkých)
Délka napájecího kabelu
Teplota čerpané kapaliny
Hmotnost bez napájecího kabelu
Velikosti koncovky pro připojení hadice
Náhradní koleno s koncovkou (obr.1 a 2, pozice 4); obj. číslo 414122C
Číslo IP
Napájecí napětí-frekvence
1)
Uvedeného příkonu je dosaženo při mezním zatížení
čerpadla, neboť příkon motoru je závislý na jeho
zatížení a uvedená hodnota příkonu je určitým vyjá-
dřením síly motoru. Jmenovitý příkon je proto nižší,
než příkon při mezním zatížení čerpadla.
2)
Z průtokového grafu (obr.3A až 3C) vyplývá závislost
průtoku na výtlačné výšce. Čím je výtlačná výška
nižší, tím je průtok větší. Uvedený max. průtok je
stanovený za ideálních podmínek, kdy jsou vyloučeny
faktory, které jej snižují, aby mohl být průtok porov-
natelný s jinými modely čerpadel. Průtok/výtlačná
výška rovněž závisí na délce výtlačné hadice, kdy 10
m výtlačné hadice ve vodorovné poloze odpovídá
cca 1 m výtlačné výšky. Průtok snižují hadicové spoje
či koncovky na hadici, protože mají menší vnitřní
průměr, než má hadice. Průtok závisí také na vnitřním
průměru hadice.
3)
Uvedená max. výtlačná výška není závislá na max.
dovolené hloubce ponoru čerpadla.
4
5
414123
414142
414162
400 W
750 W
1 100 W
7 500 l/min
13 000 l/min
15 000 l/min
5 m
8 m
9,5 m
5 m
7 m
7 m
2 800 min
2 800 min
2 800 min
-1
-1
-1
5 cm
5 cm
5 cm
35 mm
35 mm
35 mm
10 m
10 m
10 m
+3°C až +35°C
+3°C až +35°C
+3°C až +35°C
3,0 kg
3,6 kg
4,7 kg
1"; 1 ¼"; 1 ½"
1"; 1 ¼"; 1 ½"
1"; 1 ¼"; 1 ½"
414122C
414122C
IPX8
IPX8
IPX8
230 V ~50 Hz
230 V ~50 Hz
230 V ~50 Hz
Tabulka 1
•
VÝSTRAHA
y Před uvedením přístroje do provozu si přečtěte celý
návod k použití a ponechte jej přiložený u výrobku,
aby se s ním obsluha mohla seznámit. Pokud výrobek
komukoli půjčujete nebo jej prodáváte, přiložte k němu
i tento návod k použití. Zamezte poškození tohoto
návodu. Výrobce nenese odpovědnost za škody či
zranění vzniklá používáním přístroje, které je v rozporu
s tímto návodem. Před použitím přístroje se seznamte
se všemi jeho ovládacími prvky a součástmi a také se
způsobem vypnutí přístroje, abyste jej mohli ihned
vypnout v případě nebezpečné situace. Před použitím
zkontrolujte pevné upevnění všech součástí a zkontro-
lujte, zda nějaká část přístroje, jako např. bezpečnostní
ochranné prvky nejsou poškozeny, či špatně nainsta-
lovány nebo zda nechybí na svém místě. Zejména je
nutné zkontrolovat stav izolace napájecího přívodu
čerpadla a kabelu plovákového spínače, protože může
být narušena, např. hlodavci. Rovněž zkontrolujte stav
ochranného krytu plovákového spínače, který může být
poškozen v důsledku mechanického nárazu.
Čerpadlo s poškozenými nebo chybějícími částmi nepo-
užívejte a zajistěte jeho opravu či náhradu v autorizova-
ném servisu značky Extol®- viz kapitola Servis a údržba
nebo webové stránky v úvodu návodu.
