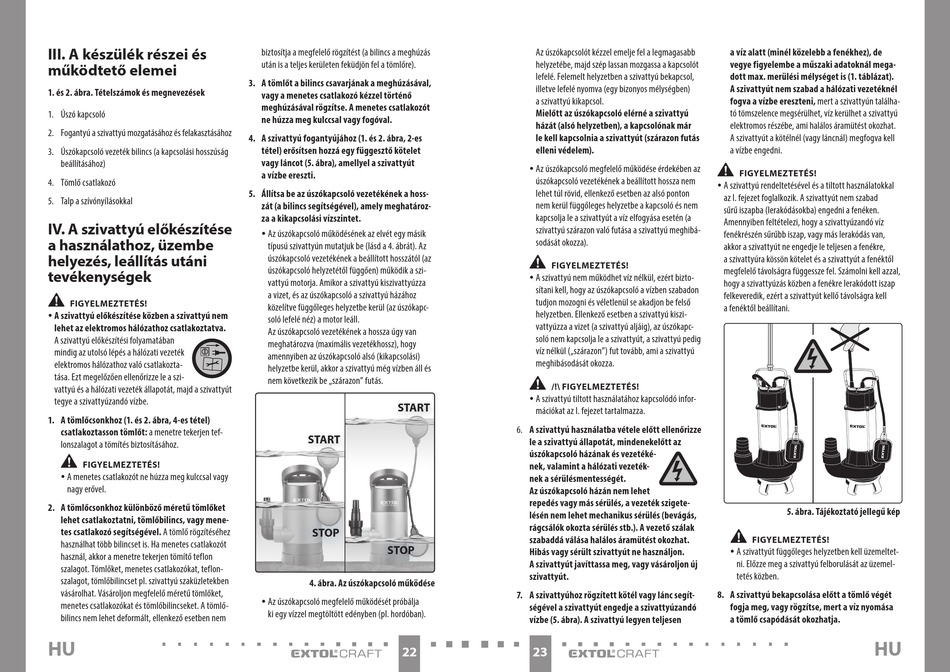

III. A készülék részei és
működtető elemei
1. és 2. ábra. Tételszámok és megnevezések
1. Úszó kapcsoló
2. Fogantyú a szivattyú mozgatásához és felakasztásához
3. Úszókapcsoló vezeték bilincs (a kapcsolási hosszúság
beállításához)
4. Tömlő csatlakozó
5. Talp a szívónyílásokkal
IV. A szivattyú előkészítése
a használathoz, üzembe
helyezés, leállítás utáni
tevékenységek
•
FIGYELMEZTETÉS!
y A szivattyú előkészítése közben a szivattyú nem
lehet az elektromos hálózathoz csatlakoztatva.
A szivattyú előkészítési folyamatában
mindig az utolsó lépés a hálózati vezeték
elektromos hálózathoz való csatlakozta-
tása. Ezt megelőzően ellenőrizze le a szi-
vattyú és a hálózati vezeték állapotát, majd a szivattyút
tegye a szivattyúzandó vízbe.
1. A tömlőcsonkhoz (1. és 2. ábra, 4-es tétel)
csatlakoztasson tömlőt: a menetre tekerjen tef-
lonszalagot a tömítés biztosításához.
•
FIGYELMEZTETÉS!
y A menetes csatlakozót ne húzza meg kulccsal vagy
nagy erővel.
2. A tömlőcsonkhoz különböző méretű tömlőket
lehet csatlakoztatni, tömlőbilincs, vagy mene-
tes csatlakozó segítségével. A tömlő rögzítéséhez
használhat több bilincset is. Ha menetes csatlakozót
használ, akkor a menetre tekerjen tömítő teflon
szalagot. Tömlőket, menetes csatlakozókat, teflon-
szalagot, tömlőbilincset pl. szivattyú szaküzletekben
vásárolhat. Vásároljon megfelelő méretű tömlőket,
menetes csatlakozókat és tömlőbilincseket. A tömlő-
bilincs nem lehet deformált, ellenkező esetben nem
HU
biztosítja a megfelelő rögzítést (a bilincs a meghúzás
után is a teljes kerületen feküdjön fel a tömlőre).
3. A tömlőt a bilincs csavarjának a meghúzásával,
vagy a menetes csatlakozó kézzel történő
meghúzásával rögzítse. A menetes csatlakozót
ne húzza meg kulccsal vagy fogóval.
4. A szivattyú fogantyújához (1. és 2. ábra, 2-es
tétel) erősítsen hozzá egy függesztő kötelet
vagy láncot (5. ábra), amellyel a szivattyút
a vízbe ereszti.
5. Állítsa be az úszókapcsoló vezetékének a hoss-
zát (a bilincs segítségével), amely meghatároz-
za a kikapcsolási vízszintet.
y Az úszókapcsoló működésének az elvét egy másik
típusú szivattyún mutatjuk be (lásd a 4. ábrát). Az
úszókapcsoló vezetékének a beállított hosszától (az
úszókapcsoló helyzetétől függően) működik a szi-
vattyú motorja. Amikor a szivattyú kiszivattyúzza
a vizet, és az úszókapcsoló a szivattyú házához
közelítve függőleges helyzetbe kerül (az úszókapc-
soló lefelé néz) a motor leáll.
Az úszókapcsoló vezetékének a hossza úgy van
meghatározva (maximális vezetékhossz), hogy
amennyiben az úszókapcsoló alsó (kikapcsolási)
helyzetbe kerül, akkor a szivattyú még vízben áll és
nem következik be „szárazon" futás.
START
START
STOP
STOP
4. ábra. Az úszókapcsoló működése
y Az úszókapcsoló megfelelő működését próbálja
ki egy vízzel megtöltött edényben (pl. hordóban).
22
Az úszókapcsolót kézzel emelje fel a legmagasabb
helyzetébe, majd szép lassan mozgassa a kapcsolót
lefelé. Felemelt helyzetben a szivattyú bekapcsol,
illetve lefelé nyomva (egy bizonyos mélységben)
a szivattyú kikapcsol.
Mielőtt az úszókapcsoló elérné a szivattyú
házát (alsó helyzetben), a kapcsolónak már
le kell kapcsolnia a szivattyút (szárazon futás
elleni védelem).
y Az úszókapcsoló megfelelő működése érdekében az
úszókapcsoló vezetékének a beállított hossza nem
lehet túl rövid, ellenkező esetben az alsó ponton
nem kerül függőleges helyzetbe a kapcsoló és nem
kapcsolja le a szivattyút a víz elfogyása esetén (a
szivattyú szárazon való futása a szivattyú meghibá-
sodását okozza).
•
FIGYELMEZTETÉS!
y A szivattyú nem működhet víz nélkül, ezért bizto-
sítani kell, hogy az úszókapcsoló a vízben szabadon
tudjon mozogni és véletlenül se akadjon be felső
helyzetben. Ellenkező esetben a szivattyú kiszi-
vattyúzza a vizet (a szivattyú aljáig), az úszókapc-
soló nem kapcsolja le a szivattyút, a szivattyú pedig
víz nélkül („szárazon") fut tovább, ami a szivattyú
meghibásodását okozza.
•
/!\ FIGYELMEZTETÉS!
y A szivattyú tiltott használatához kapcsolódó infor-
mációkat az I. fejezet tartalmazza.
6. A szivattyú használatba vétele előtt ellenőrizze
le a szivattyú állapotát, mindenekelőtt az
úszókapcsoló házának és vezetéké-
nek, valamint a hálózati vezeték-
nek a sérülésmentességét.
Az úszókapcsoló házán nem lehet
repedés vagy más sérülés, a vezeték szigete-
lésén nem lehet mechanikus sérülés (bevágás,
rágcsálók okozta sérülés stb.). A vezető szálak
szabaddá válása halálos áramütést okozhat.
Hibás vagy sérült szivattyút ne használjon.
A szivattyút javíttassa meg, vagy vásároljon új
szivattyút.
7. A szivattyúhoz rögzített kötél vagy lánc segít-
ségével a szivattyút engedje a szivattyúzandó
vízbe (5. ábra). A szivattyú legyen teljesen
23
a víz alatt (minél közelebb a fenékhez), de
vegye figyelembe a műszaki adatoknál mega-
dott max. merülési mélységet is (1. táblázat).
A szivattyút nem szabad a hálózati vezetéknél
fogva a vízbe ereszteni, mert a szivattyún találha-
tó tömszelence megsérülhet, víz kerülhet a szivattyú
elektromos részébe, ami halálos áramütést okozhat.
A szivattyút a kötélnél (vagy láncnál) megfogva kell
a vízbe engedni.
•
FIGYELMEZTETÉS!
y A szivattyú rendeltetésével és a tiltott használatokkal
az I. fejezet foglalkozik. A szivattyút nem szabad
sűrű iszapba (lerakódásokba) engedni a fenéken.
Amennyiben feltételezi, hogy a szivattyúzandó víz
fenékrészén sűrűbb iszap, vagy más lerakódás van,
akkor a szivattyút ne engedje le teljesen a fenékre,
a szivattyúra kössön kötelet és a szivattyút a fenéktől
megfelelő távolságra függessze fel. Számolni kell azzal,
hogy a szivattyúzás közben a fenékre lerakódott iszap
felkeveredik, ezért a szivattyút kellő távolságra kell
a fenéktől beállítani.
5. ábra. Tájékoztató jellegű kép
•
FIGYELMEZTETÉS!
y A szivattyút függőleges helyzetben kell üzemeltet-
ni. Előzze meg a szivattyú felborulását az üzemel-
tetés közben.
8. A szivattyú bekapcsolása előtt a tömlő végét
fogja meg, vagy rögzítse, mert a víz nyomása
a tömlő csapódását okozhatja.
HU
