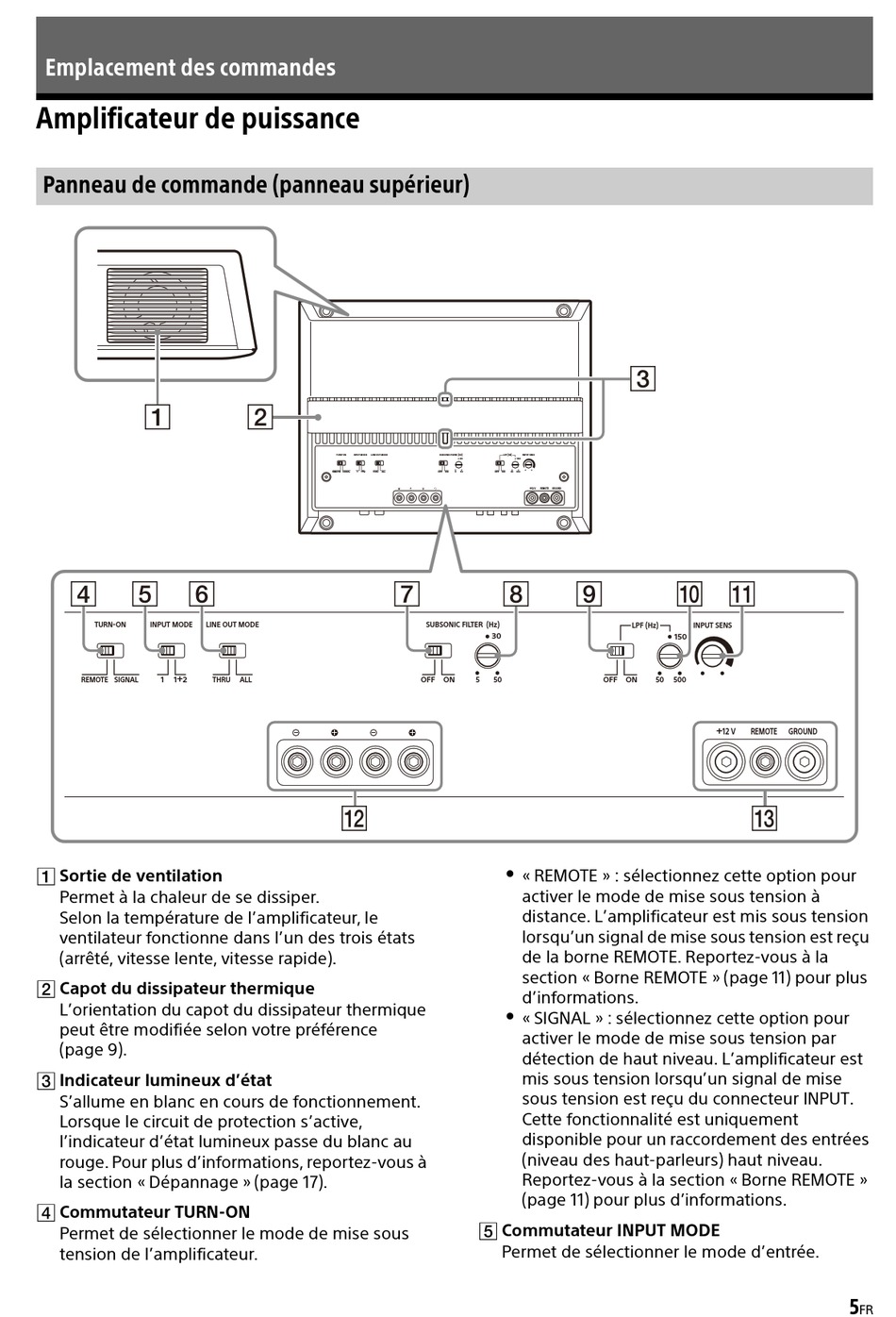

Emplacement des commandes

Amplificateur de puissance

Panneau de commande (panneau supérieur)
TURN-ON INPUT MODE
+
REMOTE SIGNAL 1 1 2
 Sortie de ventilation
Permet à la chaleur de se dissiper.
Selon la température de l'amplificateur, le
ventilateur fonctionne dans l'un des trois états
(arrêté, vitesse lente, vitesse rapide).
 Capot du dissipateur thermique
L'orientation du capot du dissipateur thermique
peut être modifiée selon votre préférence
(page 9).
 Indicateur lumineux d'état
S'allume en blanc en cours de fonctionnement.
Lorsque le circuit de protection s'active,
l'indicateur d'état lumineux passe du blanc au
rouge. Pour plus d'informations, reportez-vous à
la section « Dépannage » (page 17).
 Commutateur TURN-ON
Permet de sélectionner le mode de mise sous
tension de l'amplificateur.
TURN-ON INPUT MODE LINE OUT MODE
REMOTE SIGNAL 1 1 + 2 THRU
LINE OUT MODE
THRU ALL
SUBSONIC FILTER (Hz) LPF (Hz) INPUT SENS
30 150
ALL OFF ON 5 50 OFF ON 50 500
+ 12 V REMOTE
SUBSONIC FILTER (Hz)
30
OFF ON 5 50
 « REMOTE » : sélectionnez cette option pour
activer le mode de mise sous tension à
distance. L'amplificateur est mis sous tension
lorsqu'un signal de mise sous tension est reçu
de la borne REMOTE. Reportez-vous à la
section « Borne REMOTE » (page 11) pour plus
d'informations.
 « SIGNAL » : sélectionnez cette option pour
activer le mode de mise sous tension par
détection de haut niveau. L'amplificateur est
mis sous tension lorsqu'un signal de mise
sous tension est reçu du connecteur INPUT.
Cette fonctionnalité est uniquement
disponible pour un raccordement des entrées
(niveau des haut-parleurs) haut niveau.
Reportez-vous à la section « Borne REMOTE »
(page 11) pour plus d'informations.
 Commutateur INPUT MODE
Permet de sélectionner le mode d'entrée.
GROUND
LPF (Hz) INPUT SENS
150
OFF ON 50 500
+
12 V REMOTE GROUND
5
FR
