Werkseinstellung
I [mA]
20
4
MAW
P = Systemdruck, MAW = Messbereichs-Anfangswert, MEW = Messbereichsendwert
: [OU2] = [I];
1
2

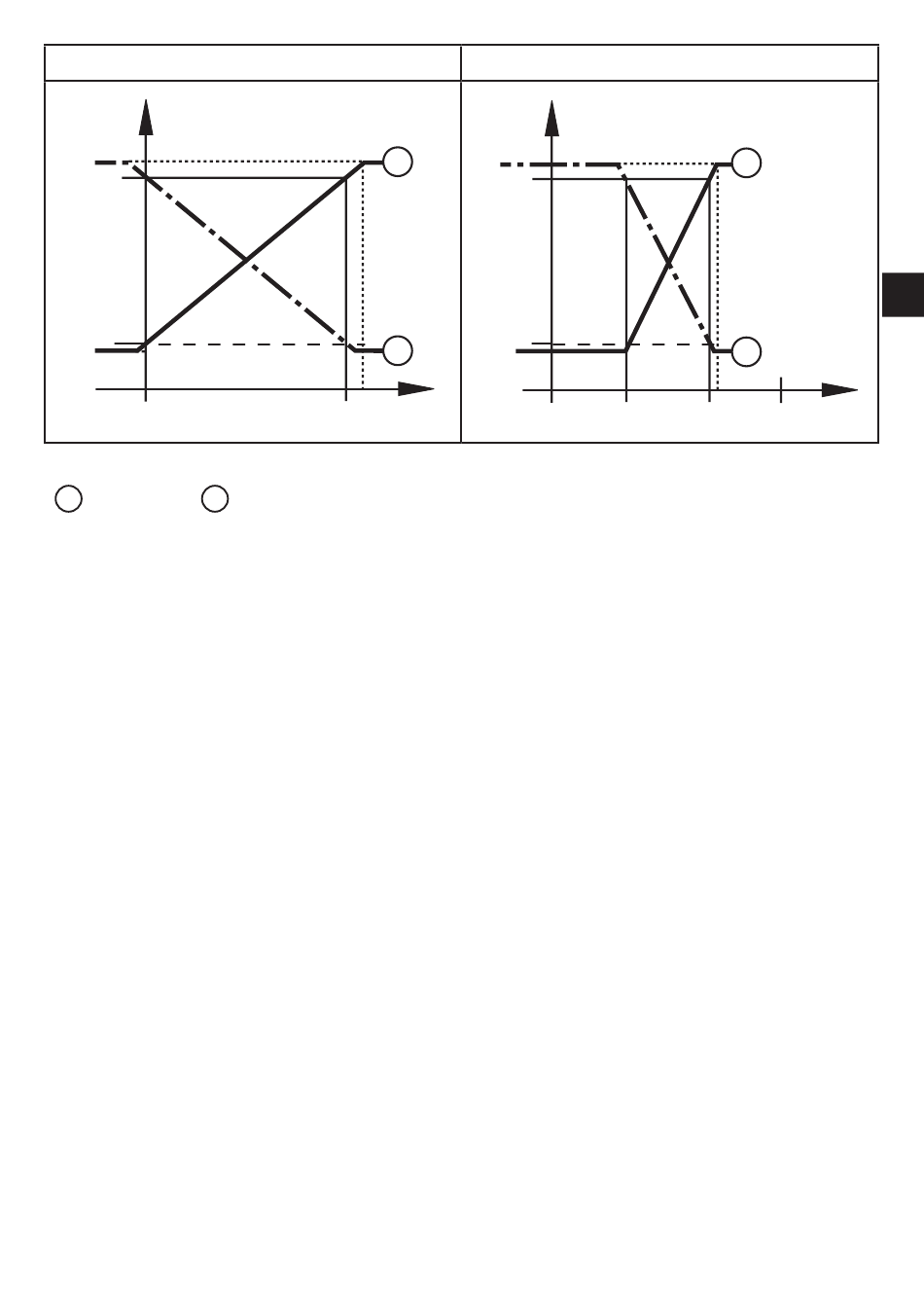

Im eingestellten Messbereich liegt das Ausgangssignal zwischen 4 und 20 mA
([OU2] = [I]) oder zwischen 20 und 4 mA ([OU2] = [InEG])�
Weiter wird signalisiert:
• Systemdruck oberhalb des Messbereich:
- Ausgangssignal > 20 mA bei [OU2] = [I]�
- Ausgangssignal 4 bis 3,8 mA bei [OU2] = [InEG]�
• Systemdruck unterhalb des Messbereichs:
- Ausgangssignal 4 bis 3,8 mA bei [OU2] = [I]�
- Ausgangssignal > 20 mA bei [OU2] = [InEG]�
1
2
P
MEW
: [OU2] = [InEG]
Messbereich skaliert
I [mA]
20
4
MAW
ASP
1
2
P
AEP
MEW
5
