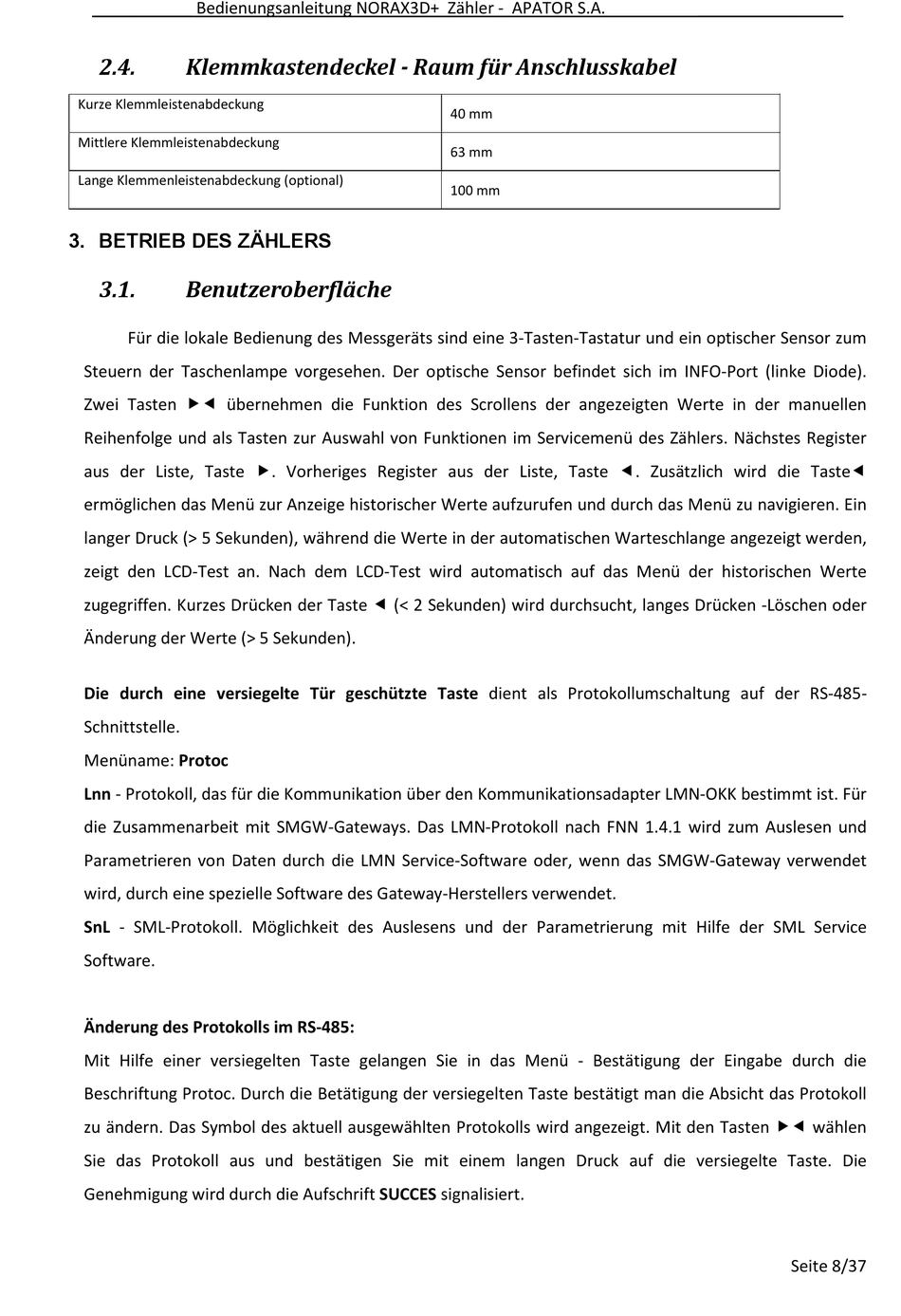

___________ Bedienungsanleitung NORAX3D+ Zähler - APATOR S.A.
2.4. Klemmkastendeckel - Raum für Anschlusskabel
Kurze Klemmleistenabdeckung
Mittlere Klemmleistenabdeckung
Lange Klemmenleistenabdeckung (optional)
3. BETRIEB DES ZÄHLERS
3.1. Benutzeroberfläche
Für die lokale Bedienung des Messgeräts sind eine 3-Tasten-Tastatur und ein optischer Sensor zum
Steuern der Taschenlampe vorgesehen. Der optische Sensor befindet sich im INFO-Port (linke Diode).
Zwei Tasten  übernehmen die Funktion des Scrollens der angezeigten Werte in der manuellen
Reihenfolge und als Tasten zur Auswahl von Funktionen im Servicemenü des Zählers. Nächstes Register
aus der Liste, Taste . Vorheriges Register aus der Liste, Taste . Zusätzlich wird die Taste
ermöglichen das Menü zur Anzeige historischer Werte aufzurufen und durch das Menü zu navigieren. Ein
langer Druck (> 5 Sekunden), während die Werte in der automatischen Warteschlange angezeigt werden,
zeigt den LCD-Test an. Nach dem LCD-Test wird automatisch auf das Menü der historischen Werte
zugegriffen. Kurzes Drücken der Taste  (< 2 Sekunden) wird durchsucht, langes Drücken -Löschen oder
Änderung der Werte (> 5 Sekunden).
Die durch eine versiegelte Tür geschützte Taste dient als Protokollumschaltung auf der RS-485-
Schnittstelle.
Menüname: Protoc
Lnn - Protokoll, das für die Kommunikation über den Kommunikationsadapter LMN-OKK bestimmt ist. Für
die Zusammenarbeit mit SMGW-Gateways. Das LMN-Protokoll nach FNN 1.4.1 wird zum Auslesen und
Parametrieren von Daten durch die LMN Service-Software oder, wenn das SMGW-Gateway verwendet
wird, durch eine spezielle Software des Gateway-Herstellers verwendet.
SnL - SML-Protokoll. Möglichkeit des Auslesens und der Parametrierung mit Hilfe der SML Service
Software.
Änderung des Protokolls im RS-485:
Mit Hilfe einer versiegelten Taste gelangen Sie in das Menü - Bestätigung der Eingabe durch die
Beschriftung Protoc. Durch die Betätigung der versiegelten Taste bestätigt man die Absicht das Protokoll
zu ändern. Das Symbol des aktuell ausgewählten Protokolls wird angezeigt. Mit den Tasten  wählen
Sie das Protokoll aus und bestätigen Sie mit einem langen Druck auf die versiegelte Taste. Die
Genehmigung wird durch die Aufschrift SUCCES signalisiert.
40 mm
63 mm
100 mm
________________
Seite 8/37
