___________ Bedienungsanleitung NORAX3D+ Zähler - APATOR S.A.
Der Port ist spätestens 5 Sekunden nach Erreichen der messtechnischen Einsatzbereitschaft des Zählers
betriebsbereit, d.h. maximal 10 Sekunden nach der Spannungsversorgung mindestens einer Phase.
Es bleibt in einem Zustand, der erst zum Zeitpunkt des Verbindungsaufbaus, der durch das Symbol auf der
LCD-Anzeige angezeigt wird
Messrichtigkeitshinweise
Für eine eichrechtkonforme Verwendung ist nur der angegebene Zählertyp mit der dazugehörigen
Softwareversionsnummern zulässig. Dazu ist die jeweilige zugelassene Softwareversion OBIS-Code 0.2.0
und 0.2.1 zu beachten. Die Messwertdaten haben eine Auflösung von 6 Nachkommastellen.
Die maximale Gesamtlatenzzeit von der Bildung eines Messwertes bis zur Verfügbarkeit auf der LMN-
Schnittstelle beträgt nicht mehr als zwei Sekunden mit einer Wahrscheinlichkeit von >99,95%
Es ist von allen Beteiligten sicherzustellen, dass die Anforderung aus der PTB-A 50.8, Anhang A3 an die
Latenzzeiten und verwendbaren Tarifanwendungsfällen auch unter der Berücksichtigung mehrerer
angeschlossener Kommunikationsadapter an ein Smart-Meter-Gateway eingehalten werden.
Es muss sichergestellt werden, dass die LMN-Schnittstelle gegen unbefugten Eingriff geschützt ist.

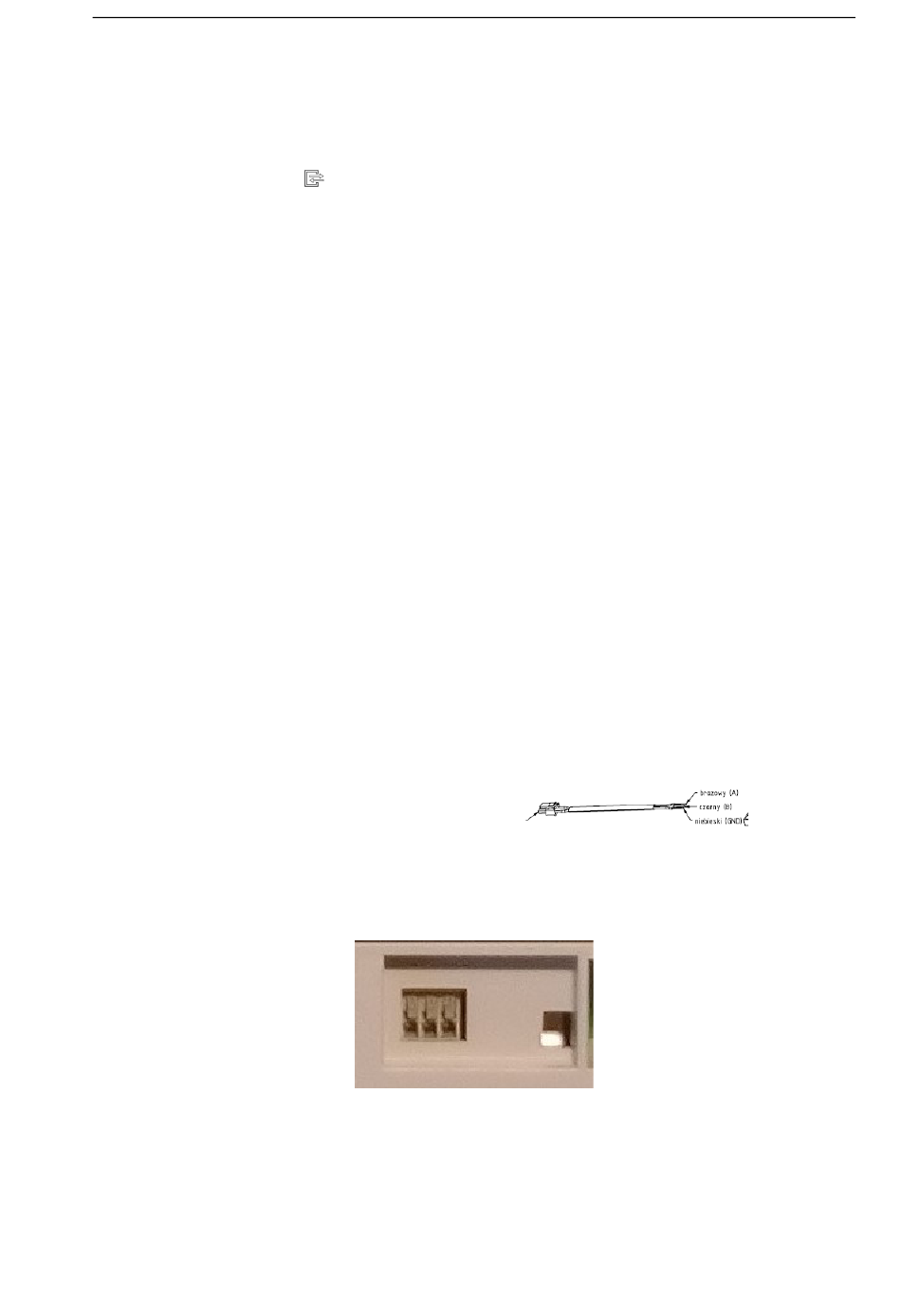

Anschluss des Kommunikationsadapters an den Zähler:
Ein Kabelverbund mit einem Stecker wird mit dem Kommunikationsadapter geliefert. Es sollte gemäß dem
Diagramm an der RS-485-Buchse des Zählers montiert werden:
braunes Kabel (A) zu Klemme 27 des Zählers
schwarzer Kabel (B) an Klemme 28 des Zählers
blaues Kabel (GND) zur GND-Klemme des Zählers
Beschreibung des Zählerschnittstellenanschlusses:
Verbinden Sie den Zählerstecker mit dem Kommunikationsadapterstecker - Buchsen-Steckverbindung. Der
Anschluss ist gegen Vertauschen geschützt.
Kopplung
27 28
A B GND
