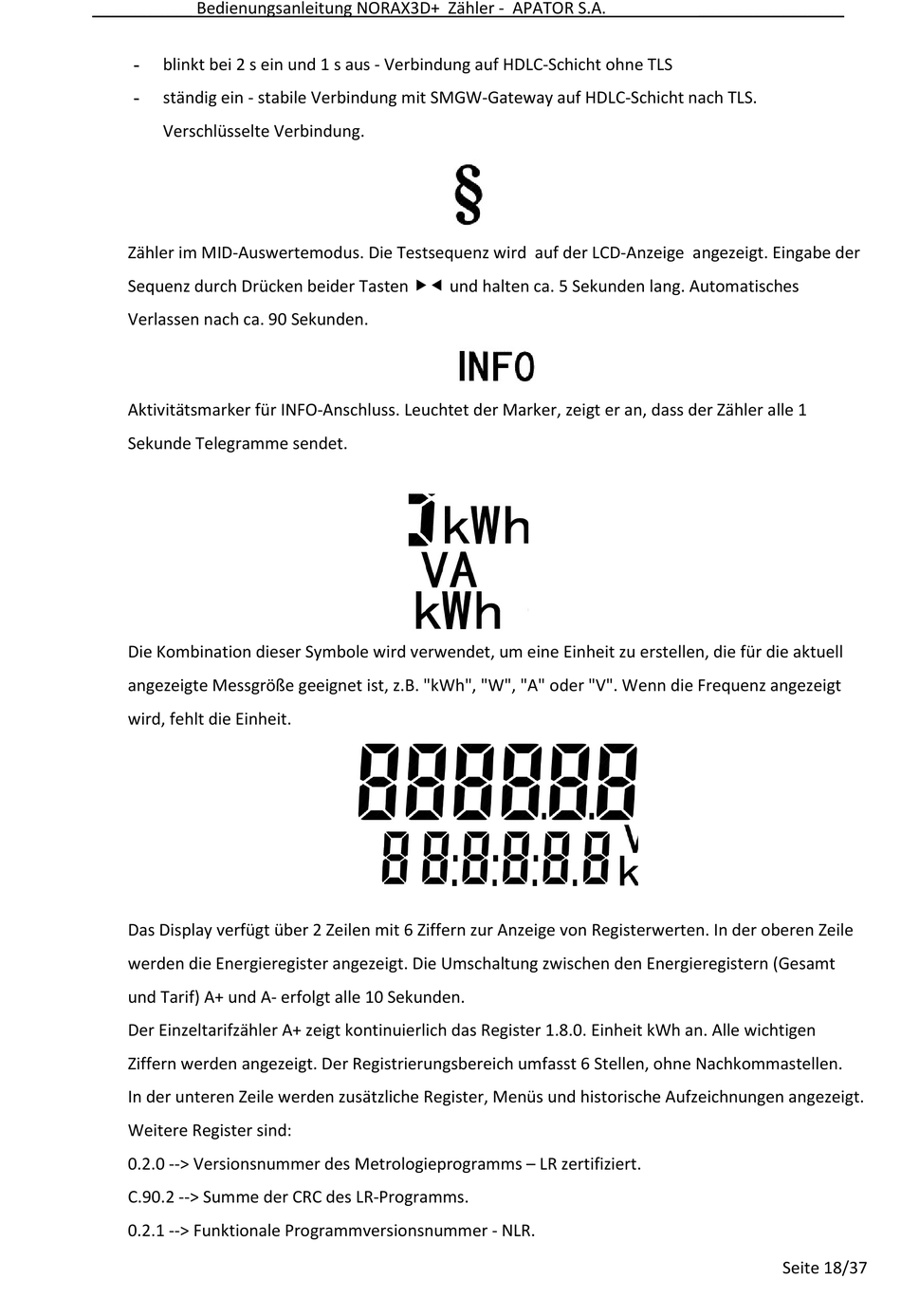

Apator NORAX3D+ Bedienungsanleitung Seite 18

___________ Bedienungsanleitung NORAX3D+ Zähler - APATOR S.A.
blinkt bei 2 s ein und 1 s aus - Verbindung auf HDLC-Schicht ohne TLS
-
ständig ein - stabile Verbindung mit SMGW-Gateway auf HDLC-Schicht nach TLS.
-
Verschlüsselte Verbindung.
Zähler im MID-Auswertemodus. Die Testsequenz wird auf der LCD-Anzeige angezeigt. Eingabe der
Sequenz durch Drücken beider Tasten  und halten ca. 5 Sekunden lang. Automatisches
Verlassen nach ca. 90 Sekunden.
Aktivitätsmarker für INFO-Anschluss. Leuchtet der Marker, zeigt er an, dass der Zähler alle 1
Sekunde Telegramme sendet.
Die Kombination dieser Symbole wird verwendet, um eine Einheit zu erstellen, die für die aktuell
angezeigte Messgröße geeignet ist, z.B. "kWh", "W", "A" oder "V". Wenn die Frequenz angezeigt
wird, fehlt die Einheit.
Das Display verfügt über 2 Zeilen mit 6 Ziffern zur Anzeige von Registerwerten. In der oberen Zeile
werden die Energieregister angezeigt. Die Umschaltung zwischen den Energieregistern (Gesamt
und Tarif) A+ und A- erfolgt alle 10 Sekunden.
Der Einzeltarifzähler A+ zeigt kontinuierlich das Register 1.8.0. Einheit kWh an. Alle wichtigen
Ziffern werden angezeigt. Der Registrierungsbereich umfasst 6 Stellen, ohne Nachkommastellen.
In der unteren Zeile werden zusätzliche Register, Menüs und historische Aufzeichnungen angezeigt.
Weitere Register sind:
0.2.0 --> Versionsnummer des Metrologieprogramms – LR zertifiziert.
C.90.2 --> Summe der CRC des LR-Programms.
0.2.1 --> Funktionale Programmversionsnummer - NLR.
