___________ Bedienungsanleitung NORAX3D+ Zähler - APATOR S.A.
Das Ergebnisfeld zählt 6 Positionen. Alle Daten werden mit dem links angezeigten OBIS-Code oder dem
Symbol P bei momentaner Leistung und den entsprechenden Symbolen bei historischen Werten
versehen.
Meldungen und Menübeschreibung sind im Datenfeld ohne OBIS-Code anzuzeigen.

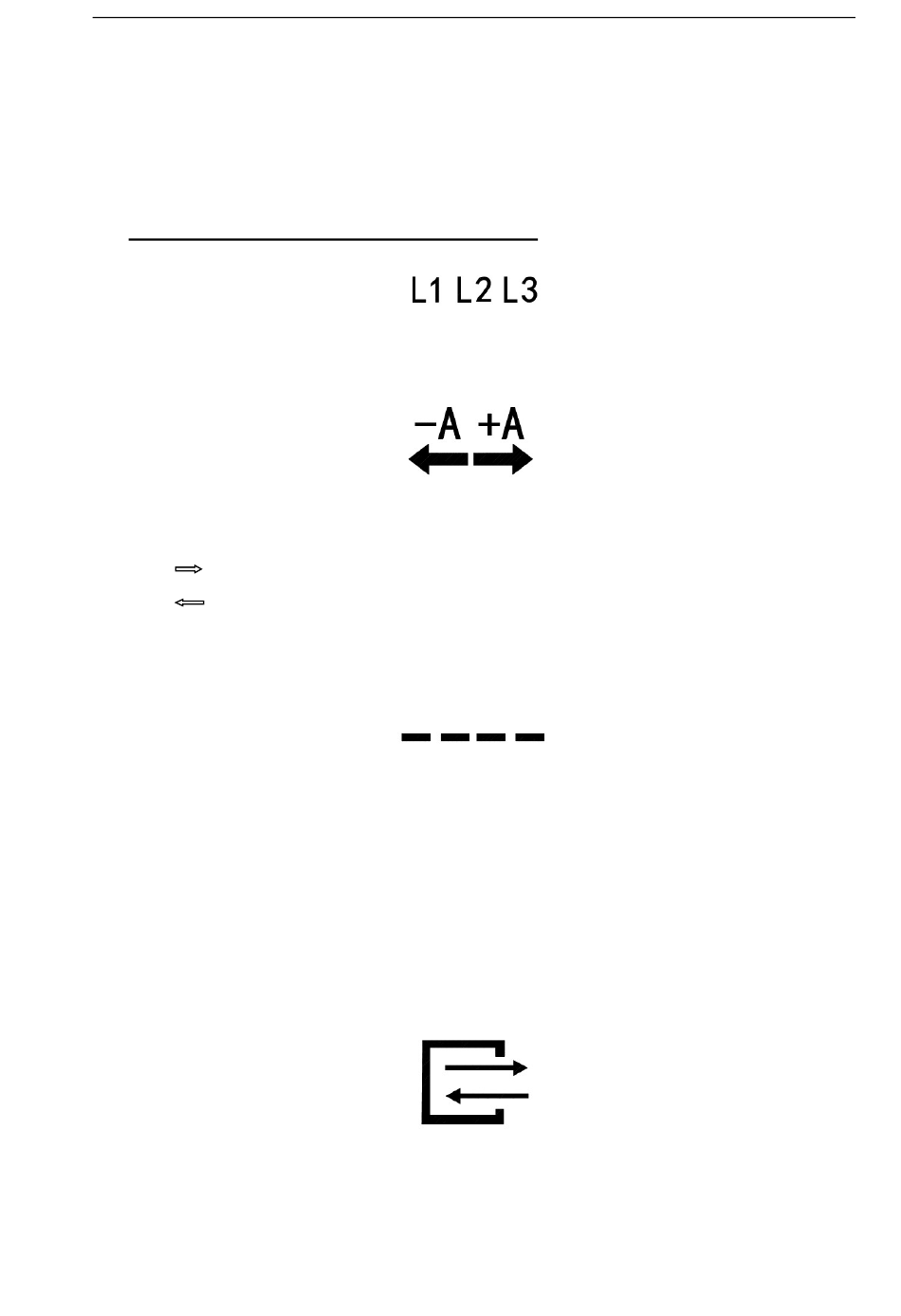

Beschreibung der einzelnen Anzeigeelemente:
Markierer für Phasenspannungen. Ein Spannungsmangel in allen Phasen schaltet den LCD-
Bildschirm aus.
Richtungspfeil mit Energieberechnungsmarker. Der Pfeil erlischt, wenn der Strom unter dem
Startschwellenwert liegt. Darüber leuchtet es je nach Richtung des fließenden Stroms:
verbrauchte Energie A+
übergebene Energie A-
A+ Registrierung 1.8.0 - wenn sie in einem bestimmten Zählertyp vorhanden ist.
A- Registrierung 2.8.0 – falls im Zähler vorhanden
Energieverbrauchsmarkierung.
kein Marker - Strom unterhalb der Anlaufschwelle.
Nur eine von 4 möglichen Markierungen leuchtet gleichzeitig auf. Sie zeigt den Energieverbrauch
an. Der Zustandswechsel erfolgt mit einer Energieberechnung von 0,1 Wh (für konstante 10 000
Imp/kWh) oder 0,2 Wh (für konstante 5 000 Imp/kWh). Die Schaltfrequenz des Markers ist daher
proportional zur verbrauchten Energie. Maximale Schaltfrequenz = 500 ms.
Die Schaltrichtung ist immer von links nach rechts, unabhängig vom Zählertyp.
Kommunikationssymbol auf dem LMN-Stecker. Bedeutung der Aktion:
gelöscht - keine Kommunikation
-
blinkt bei 0,5 s ein und 0,5 s aus - Verbindung auf SML-Schicht
-
________________
Seite 17/37
