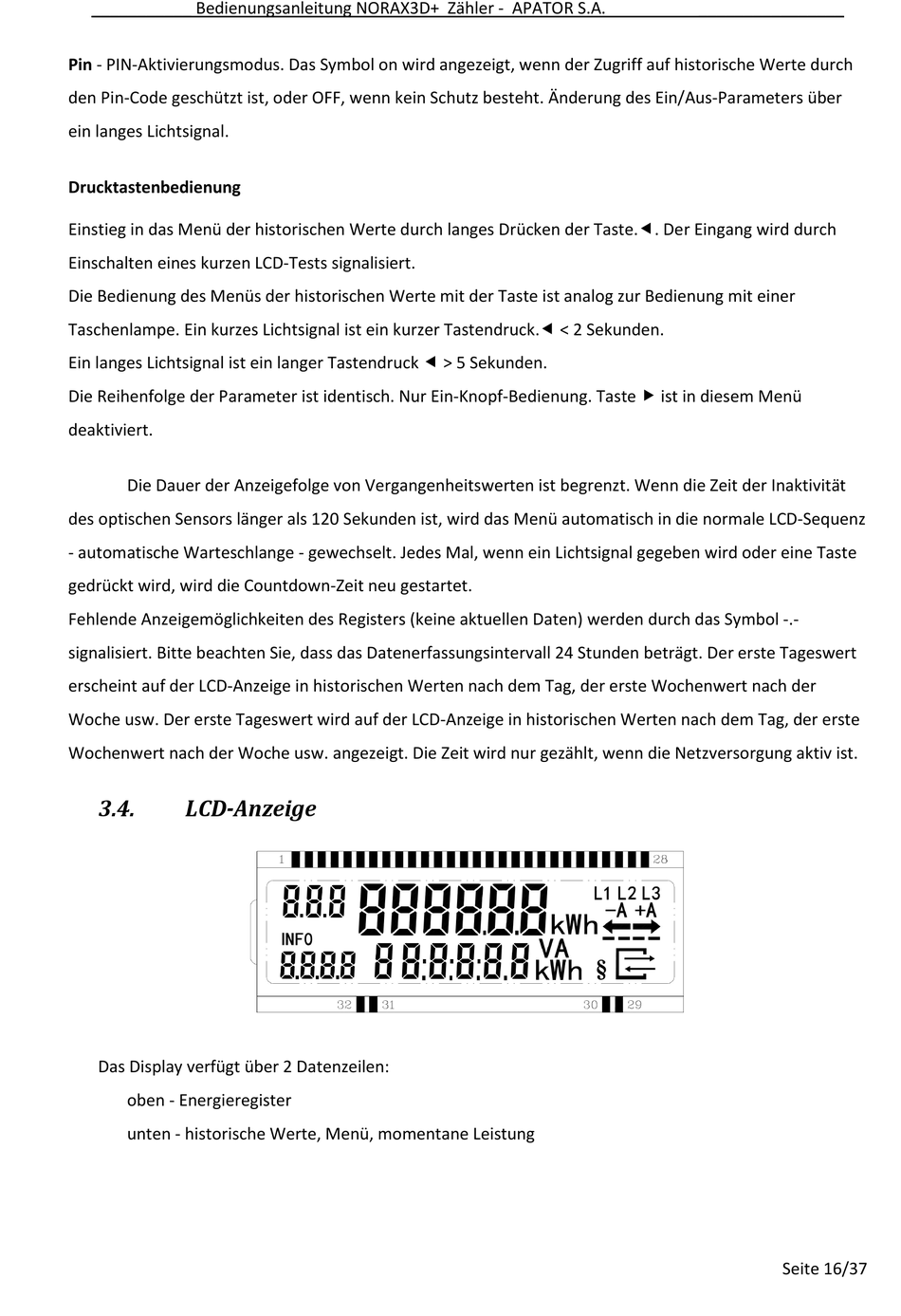

___________ Bedienungsanleitung NORAX3D+ Zähler - APATOR S.A.
Pin - PIN-Aktivierungsmodus. Das Symbol on wird angezeigt, wenn der Zugriff auf historische Werte durch
den Pin-Code geschützt ist, oder OFF, wenn kein Schutz besteht. Änderung des Ein/Aus-Parameters über
ein langes Lichtsignal.
Drucktastenbedienung
Einstieg in das Menü der historischen Werte durch langes Drücken der Taste.. Der Eingang wird durch
Einschalten eines kurzen LCD-Tests signalisiert.
Die Bedienung des Menüs der historischen Werte mit der Taste ist analog zur Bedienung mit einer
Taschenlampe. Ein kurzes Lichtsignal ist ein kurzer Tastendruck. < 2 Sekunden.
Ein langes Lichtsignal ist ein langer Tastendruck > 5 Sekunden.
Die Reihenfolge der Parameter ist identisch. Nur Ein-Knopf-Bedienung. Taste ist in diesem Menü
deaktiviert.
Die Dauer der Anzeigefolge von Vergangenheitswerten ist begrenzt. Wenn die Zeit der Inaktivität
des optischen Sensors länger als 120 Sekunden ist, wird das Menü automatisch in die normale LCD-Sequenz
- automatische Warteschlange - gewechselt. Jedes Mal, wenn ein Lichtsignal gegeben wird oder eine Taste
gedrückt wird, wird die Countdown-Zeit neu gestartet.
Fehlende Anzeigemöglichkeiten des Registers (keine aktuellen Daten) werden durch das Symbol -.-
signalisiert. Bitte beachten Sie, dass das Datenerfassungsintervall 24 Stunden beträgt. Der erste Tageswert
erscheint auf der LCD-Anzeige in historischen Werten nach dem Tag, der erste Wochenwert nach der
Woche usw. Der erste Tageswert wird auf der LCD-Anzeige in historischen Werten nach dem Tag, der erste
Wochenwert nach der Woche usw. angezeigt. Die Zeit wird nur gezählt, wenn die Netzversorgung aktiv ist.
3.4.
LCD-Anzeige
Das Display verfügt über 2 Datenzeilen:
oben - Energieregister
unten - historische Werte, Menü, momentane Leistung
________________
Seite 16/37
