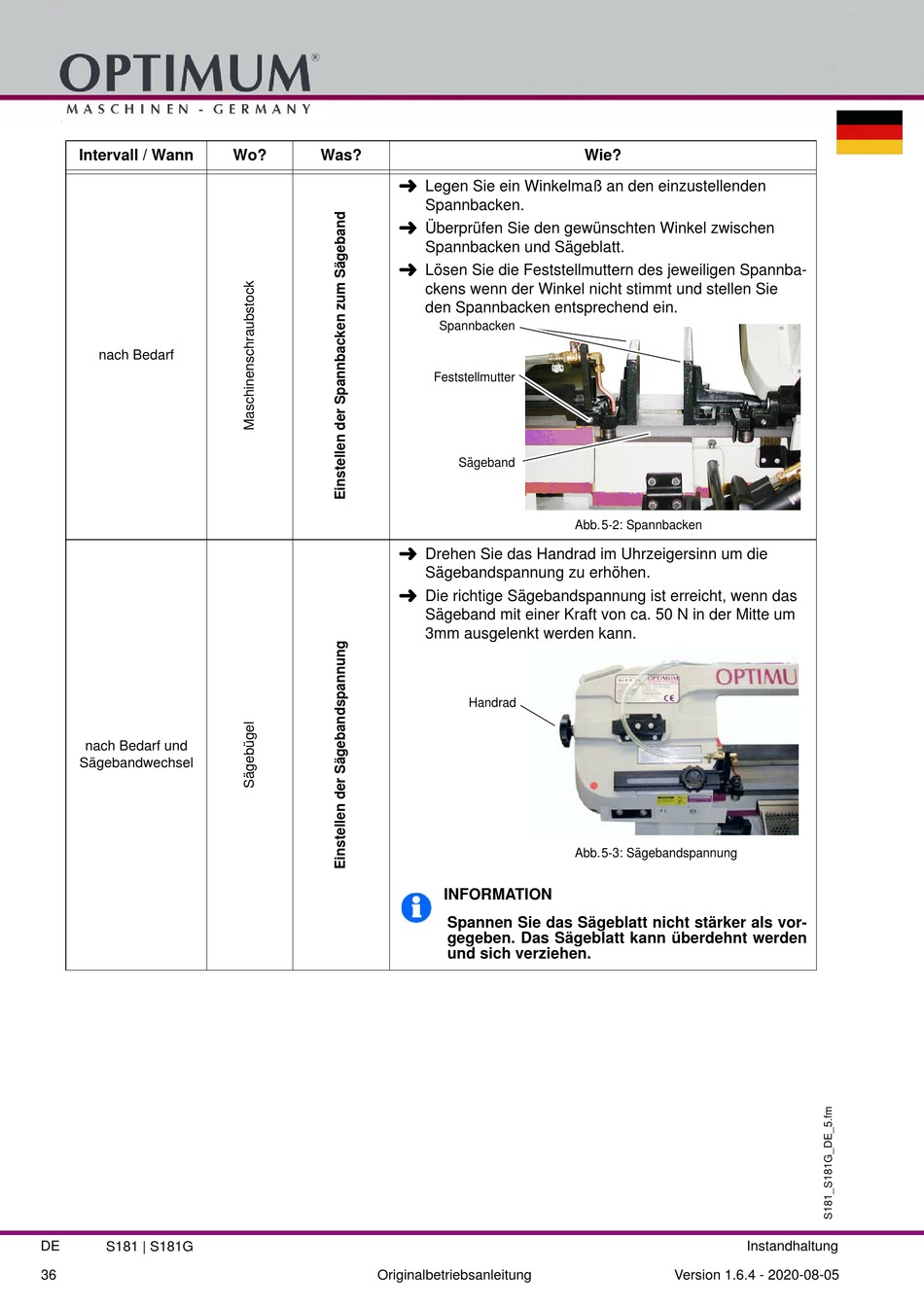

Optimum optisaw S 181 Betriebsanleitung Seite 36

Intervall / Wann
nach Bedarf
nach Bedarf und
Sägebandwechsel
DE S181 | S181G
36
Wo? Was?





Originalbetriebsanleitung
Wie?
Legen Sie ein Winkelmaß an den einzustellenden
Spannbacken.
Überprüfen Sie den gewünschten Winkel zwischen
Spannbacken und Sägeblatt.
Lösen Sie die Feststellmuttern des jeweiligen Spannba-
ckens wenn der Winkel nicht stimmt und stellen Sie
den Spannbacken entsprechend ein.
Spannbacken
Feststellmutter
Sägeband
Abb.5-2: Spannbacken
Drehen Sie das Handrad im Uhrzeigersinn um die
Sägebandspannung zu erhöhen.
Die richtige Sägebandspannung ist erreicht, wenn das
Sägeband mit einer Kraft von ca. 50 N in der Mitte um
3mm ausgelenkt werden kann.
Handrad
Abb.5-3: Sägebandspannung
INFORMATION
Spannen Sie das Sägeblatt nicht stärker als vor-
gegeben. Das Sägeblatt kann überdehnt werden
und sich verziehen.
Instandhaltung
Version 1.6.4 - 2020-08-05
