Bedienung; Bedien- Und Anzeigeelemente S181 - Optimum optisaw S 181 Betriebsanleitung

4

Bedienung

4.1

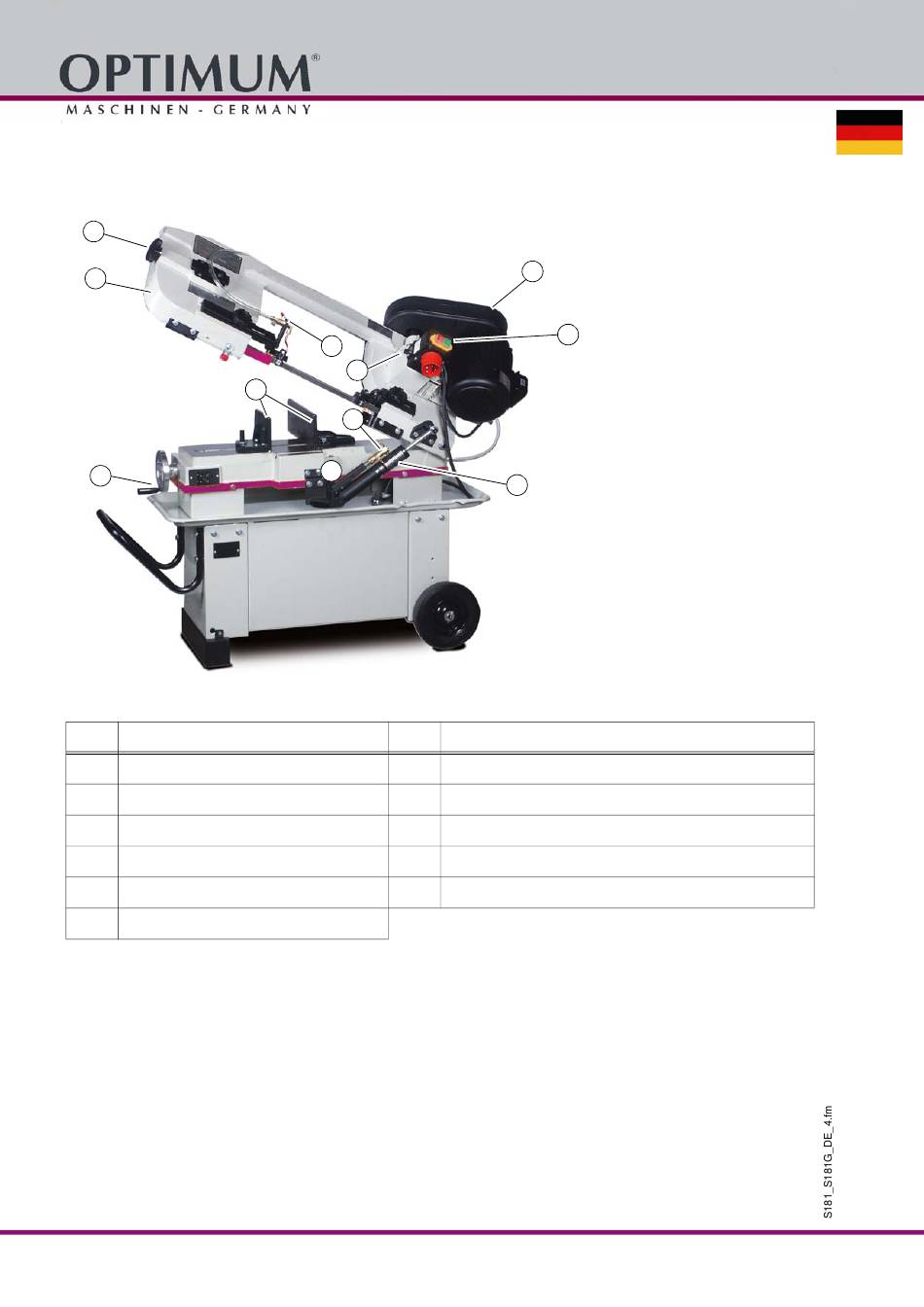

Bedien- und Anzeigeelemente S181

1
2
4
Pos. Bezeichnung
1 Sägebandspannung
Sägebügel
2
Kühlmittelschlauch und Dosierhahn
3
Handrad Maschinenschraubstock
4
Schwenkbare Spannbacken
5
Materialanschlag
11
DE S181 | S181G
26
3
7
5
8
11
Pos.
6
7
8
9
10
Originalbetriebsanleitung
10
6
9
Bezeichnung
Ein / Aus Schalter
Ein / Aus Schalter Kühlmittelpumpe
Vorschubregelventil
Hydraulikzylinder
Schutzabdeckung Keilriemen
Bedienung
Version 1.6.4 - 2020-08-05
