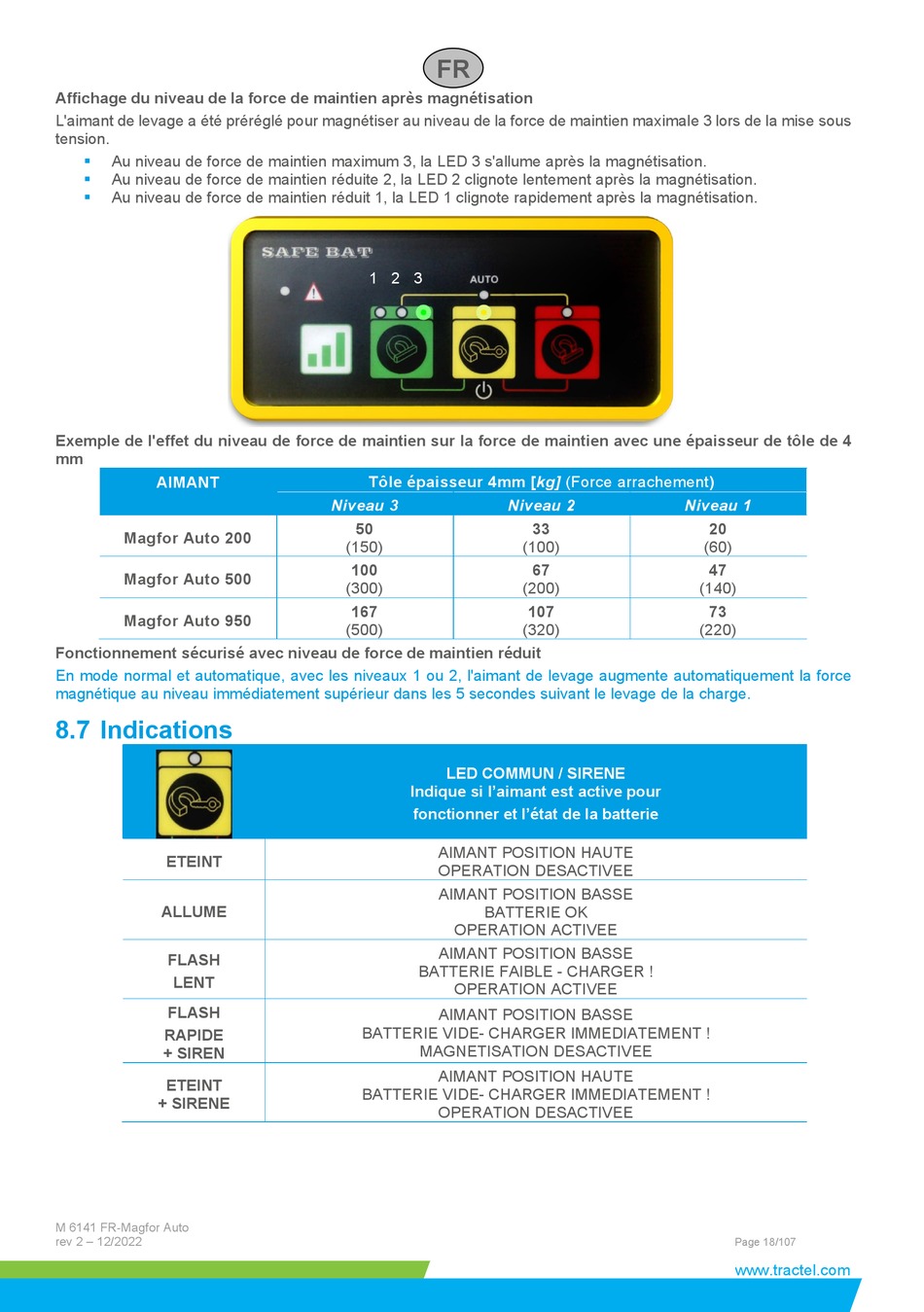

Affichage du niveau de la force de maintien après magnétisation
L'aimant de levage a été préréglé pour magnétiser au niveau de la force de maintien maximale 3 lors de la mise sous
tension.
 Au niveau de force de maintien maximum 3, la LED 3 s'allume après la magnétisation.
 Au niveau de force de maintien réduite 2, la LED 2 clignote lentement après la magnétisation.
Au niveau de force de maintien réduit 1, la LED 1 clignote rapidement après la magnétisation.

Exemple de l'effet du niveau de force de maintien sur la force de maintien avec une épaisseur de tôle de 4
mm
AIMANT
Magfor Auto 200
Magfor Auto 500
Magfor Auto 950
Fonctionnement sécurisé avec niveau de force de maintien réduit
En mode normal et automatique, avec les niveaux 1 ou 2, l'aimant de levage augmente automatiquement la force
magnétique au niveau immédiatement supérieur dans les 5 secondes suivant le levage de la charge.
8.7 Indications
ETEINT
ALLUME
FLASH
LENT
FLASH
RAPIDE
+ SIREN
ETEINT
+ SIRENE
M 6141 FR-Magfor Auto
rev 2 – 12/2022
FR
1 2 3
Tôle épaisseur 4mm [kg] (Force arrachement )
Niveau 3
50
(150)
100
(300)
167
(500)
LED COMMUN / SIRENE
Indique si l'aimant est active pour
fonctionner et l'état de la batterie
AIMANT POSITION HAUTE
OPERATION DESACTIVEE
AIMANT POSITION BASSE
BATTERIE OK
OPERATION ACTIVEE
AIMANT POSITION BASSE
BATTERIE FAIBLE - CHARGER !
OPERATION ACTIVEE
AIMANT POSITION BASSE
BATTERIE VIDE- CHARGER IMMEDIATEMENT !
MAGNETISATION DESACTIVEE
AIMANT POSITION HAUTE
BATTERIE VIDE- CHARGER IMMEDIATEMENT !
OPERATION DESACTIVEE
Niveau 2
33
(100)
67
(200)
107
(320)
Niveau 1
20
(60)
47
(140)
73
(220)
