Montageanleitung

Schritt für Schritt zum Solarstrom
Sicherheitshinweise gelesen, Lieferumfang gecheckt – jetzt geht's los!
Dir liegen drei bis vier Solarmodule vor sowie zwei passende Wechselrichter und ein
Halterungssystem, mit dem du deine Module sicher befestigen kannst. Der Anschluss
der Module erfolgt direkt an den Wechselrichtern.
Für die sichere Montage deiner Anlage an der Fassade musst du die Schrauben und Dübel
so wählen, dass sie der Beschaffenheit des Untergrunds entsprechen.

Montageablauf

•

5.1: Wechselrichter befestigen

• 5.2: Beide Wechselrichter verbinden
• 5.3: Halterung und Modul montieren
5.3.1: Starre Halterung (90°) sichtbar
5.3.2: Starre Halterung (90°) verdeckt
5.3.3: Variable Halterung (50°-70°)
• 5.4: Modul mit Wechselrichter verbinden
• 5.5: Wechselrichter mit Stromnetz verbinden
• 5.6: Fehlerbehebung Wechselrichter
5.1 Wechselrichter befestigen
Für die Befestigung der Wechselrichter am
Solarmodul benötigst du die Wechselrichter-
halterungen. Diese kannst du an einer be-
liebigen Stelle am Modulrahmen befestigen.
Wichtig dabei ist, dass du ausreichend Platz
zu den Montagelöchern am Rahmen lässt.

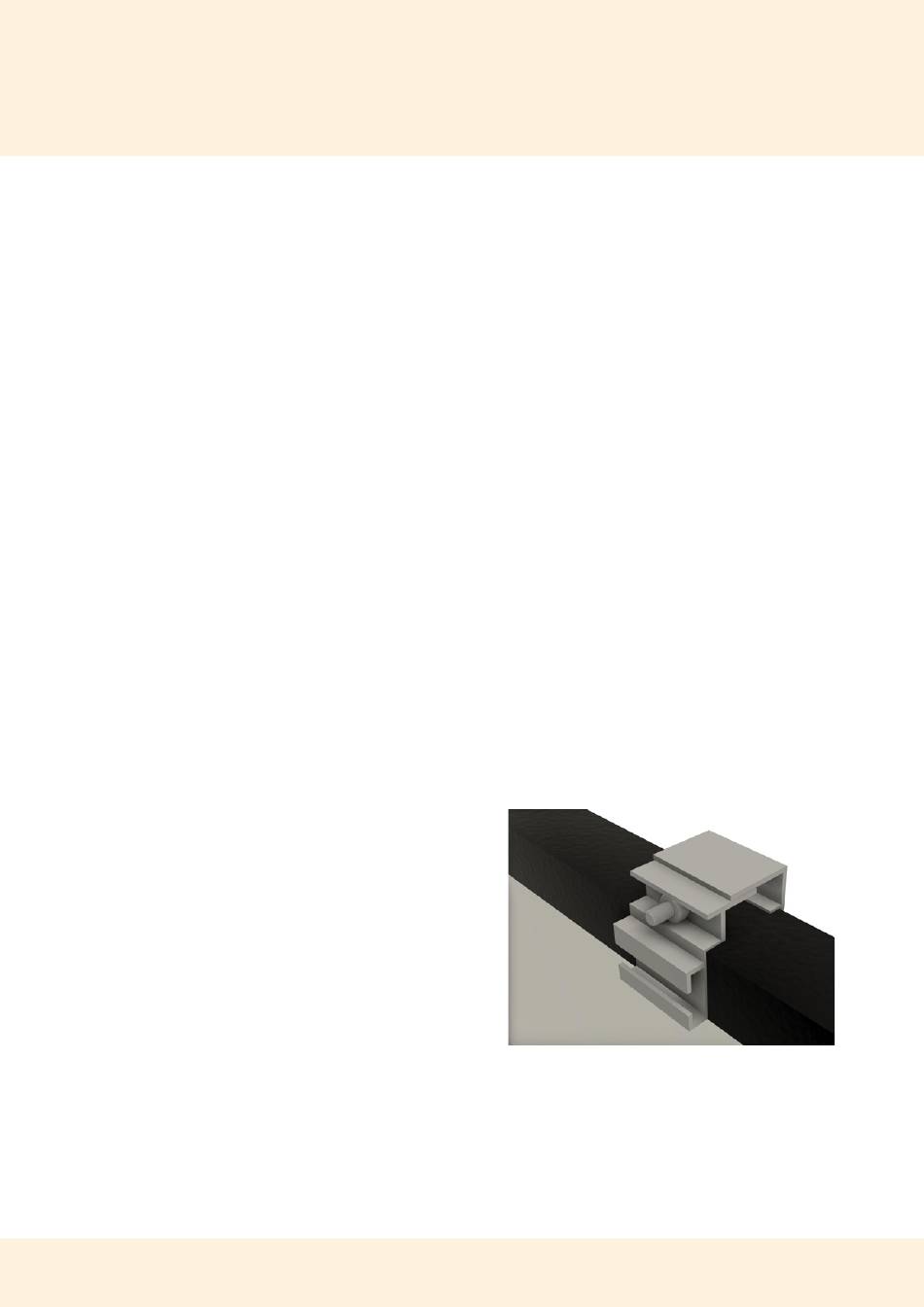

Stelle die Halterungen auf die Rahmenbreite
des Moduls ein und klemme sie fest (siehe
Abbildung). Ziehe die Schraube mit einem
10-mm-Schraubenschlüssel an, sodass die
Nut der Halterungen fest an der Rückseite
des Rahmens anliegt. Jetzt kannst du die
Wechselrichter befestigen.
