5.2 Wechselrichter befestigen

Für die Befestigung des Wechselrichters an einem Solarmodul kommt die Wechselrichterhal-
terung aus dem Zubehör-Set zum Einsatz. Zunächst wird die Halterung an einer beliebigen
Stelle am Rahmen des Moduls befestigt.
Die Halterung muss auf die Rahmenbreite des Moduls eingestellt und wie auf den Bildern
dargestellt festgeklemmt werden. Die Schraube wird mit einem Schraubenschlüssel (10 mm)
angezogen. Die Nut der Wechselrichterhalterung sollte jetzt an der Rückseite des Modulrah-
mens fest anliegen. Anschließend wird der Wechselrichter befestigt.

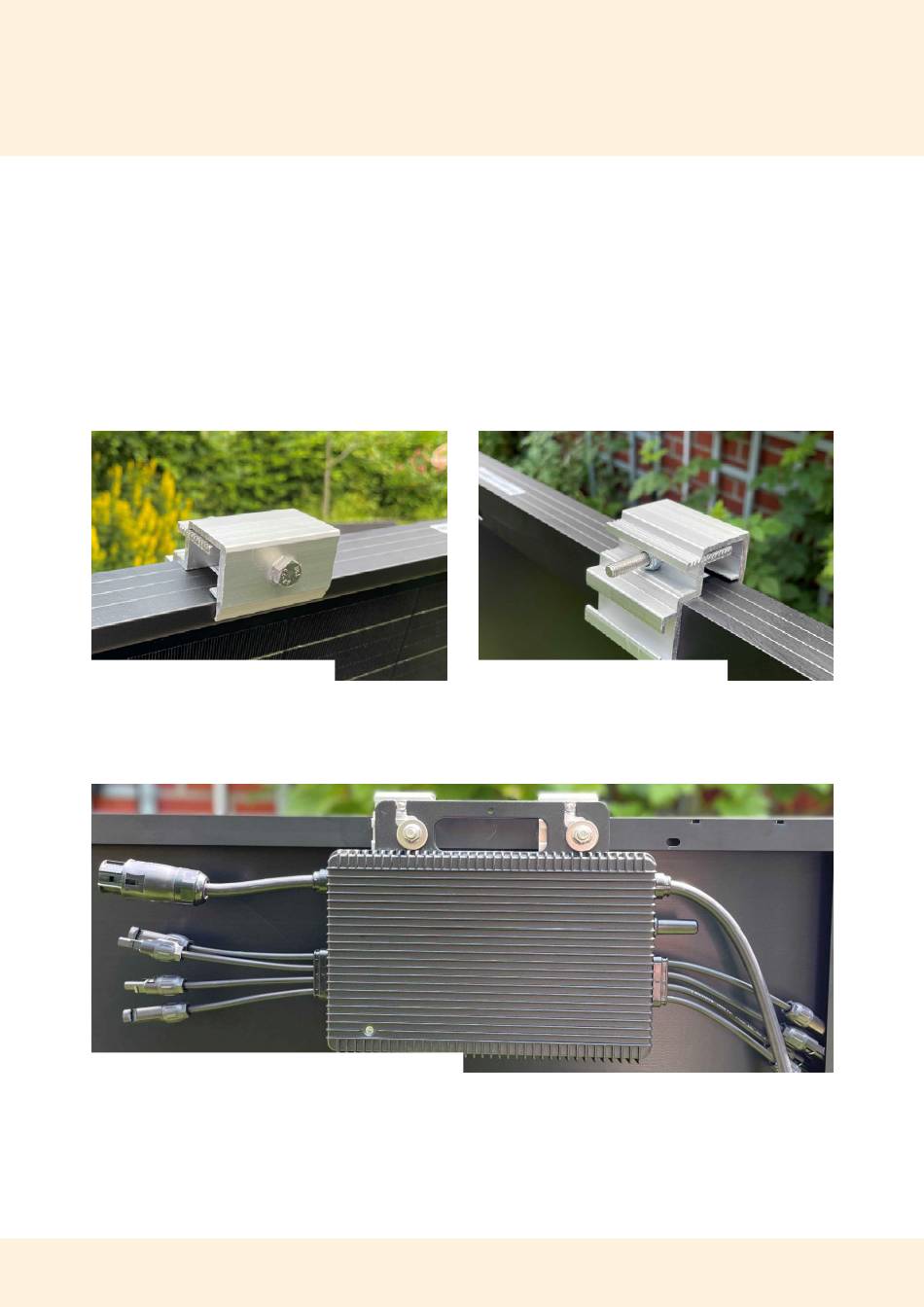

Wechselrichterhalterung Vorderseite Wechselrichterhalterung Rückseite
Die Hammerkopfschraube wird in die Nut der Halterung eingelegt und der Wechselrichter
auf ihr platziert. Sobald die Unterlegscheibe und die Sechskantschraube aufgesetzt wurden,
kann der Wechselrichter mit einem Schraubenschlüssel (13 mm) festgeschraubt werden.
Wechselrichter für drei bis vier Module, Montage am Modul
Alternative Anbringung
Wenn der Wechselrichter an einem anderen Ort als in der Anleitung beschrieben montiert
werden soll, sollte er möglichst witterungsgeschützt, nicht im direkten Sonnenlicht und mit
etwas Abstand zur Wand angebracht werden, um Wärmestau zu verhindern.
